Повышенная влажность продукта на выходе из сушильного барабана — один из распространённых технологических симптомов в линиях производства удобрений. Однако сам факт влажного продукта не указывает на конкретную неисправность. Одинаковое проявление может быть связано с недостаточным контактом материала с сушильным агентом, изменением свойств поступающего сырья, нарушением распределения слоя внутри барабана или отклонениями в работе соседних участков линии.
Диагностика начинается не с изменения отдельных параметров, а с восстановления причинной цепочки: сколько влаги поступает с материалом, как он перемещается внутри барабана, насколько эффективно происходит передача тепла и удаление паров, какие ограничения задаёт конструкция оборудования. Такой подход позволяет отделить реальную причину от внешнего признака.
Признаки недостаточного удаления влаги после сушки

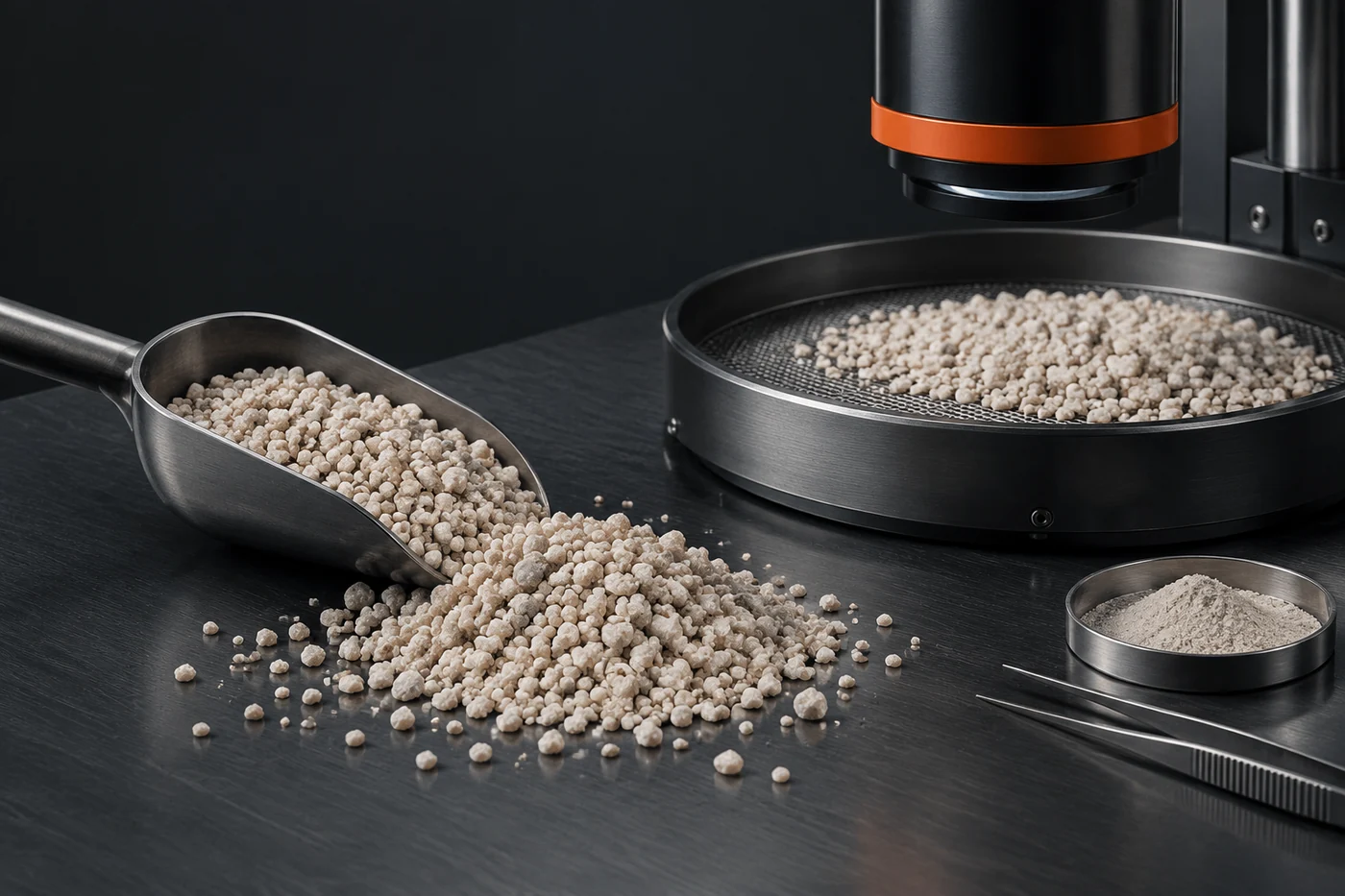

Остаточная влажность выше ожидаемой обычно проявляется не одним измерением, а совокупностью признаков. Важны не только лабораторные данные по готовому продукту, но и изменения поведения материала во время транспортировки, охлаждения или хранения.
К диагностическим признакам относятся:
- стабильное превышение влажности относительно принятого технологического контроля;
- увеличение склонности гранул или частиц к слипанию после выхода из сушильной зоны;
- изменение характера движения материала внутри последующих аппаратов;
- рост количества возвратной фракции, если влажность влияет на прочность или разделение продукта;
- неравномерность состояния материала из разных участков выгрузочного потока.
Каждый из этих признаков требует проверки. Например, повышенная влажность может быть связана не с самой сушкой, а с увеличившейся влажностью исходного материала или изменением гранулометрического состава.
Как устроен тепло- и массообмен в сушильном барабане

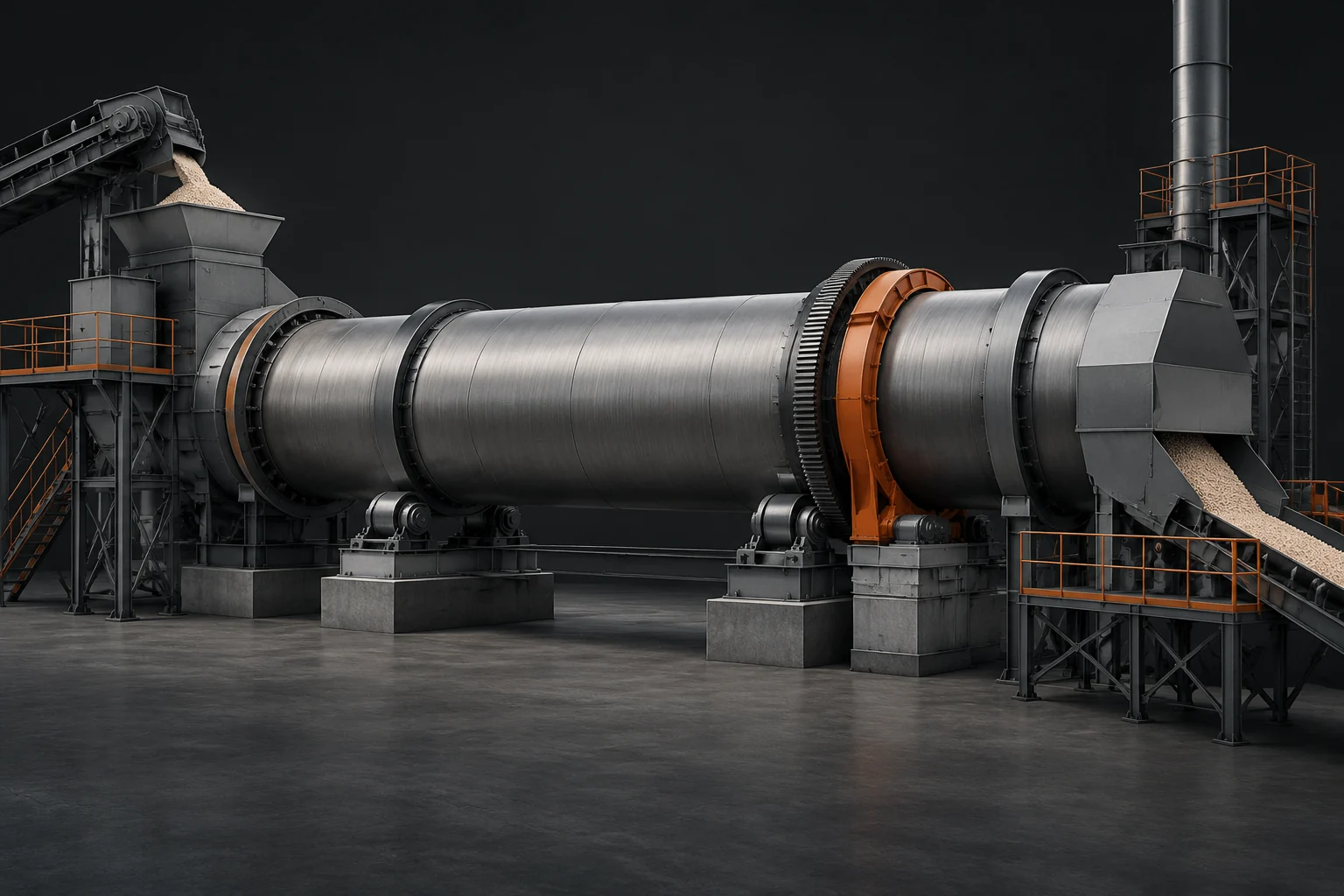

Сушильный барабан работает за счёт контакта движущегося слоя материала с потоком газа. При вращении барабана внутренние лопатки поднимают часть продукта и распределяют его по объёму рабочей зоны. Материал многократно перемещается через поток газа, благодаря чему увеличивается площадь контакта.
Эффективность удаления влаги зависит не только от наличия горячего потока, но и от того, насколько равномерно материал проходит через сушильную среду. Если частицы образуют слишком плотный слой, отдельные зоны могут получать меньше теплового воздействия. Если распределение материала нарушено, часть продукта может проходить через аппарат с недостаточным временем контакта.
Инженерная заметка. Сушильный барабан нельзя оценивать только по температуре входящего или выходящего газа. Рабочий результат определяется совокупностью факторов: движением материала, площадью контакта, свойствами частиц, количеством поступающей влаги и состоянием внутренних элементов барабана.
Какие элементы барабана влияют на эффективность сушки

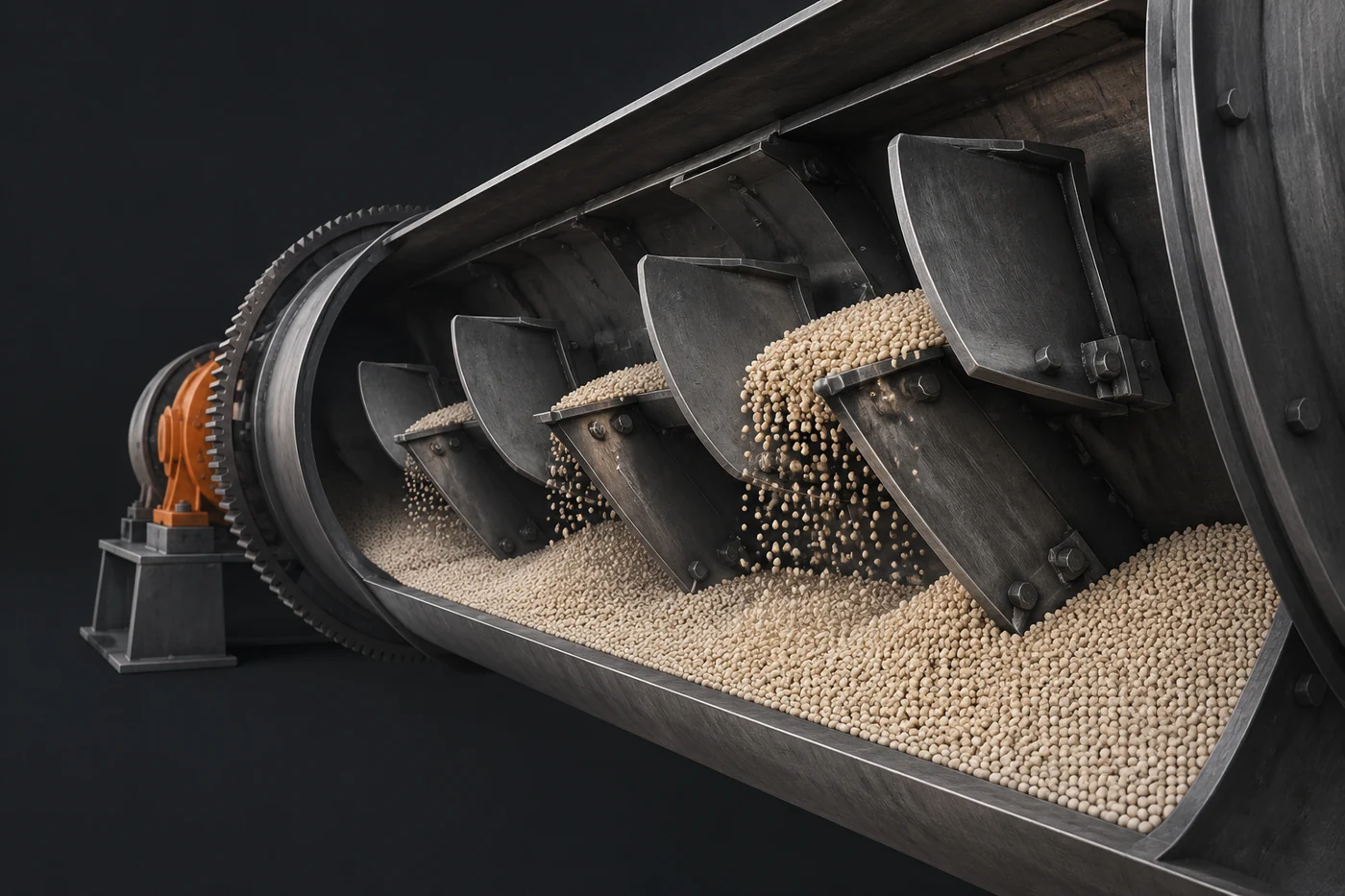

Внутреннее устройство барабана формирует характер движения материала. Лопатки выполняют роль элементов подъёма и распределения: они помогают создавать падающий слой частиц, через который проходит газовый поток.
При диагностике необходимо учитывать несколько зон:
| Зона проверки | Возможное влияние на сушку |
|---|---|
| Внутренние лопатки | Изменение подъёма и распределения материала может уменьшать площадь контакта с газом. |
| Подача материала | Неравномерный поток создаёт перегрузку отдельных участков сушильной зоны. |
| Состояние рабочего объёма | Изменение условий движения слоя влияет на время пребывания частиц внутри аппарата. |
| Участок выгрузки | Позволяет проверить, является ли проблема результатом сушки или последующего увлажнения. |
Конкретные размеры элементов, допустимые нагрузки и рабочие интервалы определяются документацией конкретного оборудования. Переносить параметры одного сушильного барабана на другую линию без проверки нельзя.
Почему один симптом не указывает на одну причину
В производственных линиях сушка связана с предыдущими и последующими операциями. Изменение влажности сырья, размера частиц или условий грануляции может изменить поведение продукта внутри барабана даже при неизменной работе самого аппарата.
Например, увеличение количества влаги на входе означает, что сушильной системе необходимо удалить большее количество воды. При этом оборудование может работать без механических отклонений, но выходная влажность изменится. Аналогично изменение структуры материала влияет на способность частиц контактировать с газовым потоком.
Поэтому поиск причины строится по гипотезам. Сначала проверяют данные процесса и подтверждают наличие отклонения, затем сравнивают возможные факторы: свойства материала, движение внутри барабана, состояние внутренних элементов и работу связанных участков.
Какие данные нужны для технологического анализа сушки
Для объективной оценки работы сушильного барабана требуется набор взаимосвязанных данных. Одного значения влажности готового продукта недостаточно, поскольку оно показывает только конечный результат.
Обычно анализ включает:
- данные о влажности и характеристиках материала до сушки;
- изменение влажности после прохождения барабана;
- информацию о производительности линии в момент отклонения;
- наблюдения за движением материала внутри аппарата;
- сведения о состоянии внутренних элементов и результатах технического осмотра.
Если оборудование имеет собственные системы контроля, используются доступные технологические записи. При отсутствии части данных выводы должны формулироваться как проверяемые предположения, а не как установленная причина.
Различие прямоточной и противоточной схем движения
В барабанных сушильных системах направление движения материала и газа влияет на распределение условий сушки. При прямоточном движении оба потока направлены в одну сторону, а при противоточном — навстречу друг другу.
Выбор схемы связан с особенностями продукта и требованиями конкретного процесса. Он влияет на характер теплообмена, распределение температурных зон и прохождение материала через аппарат. Универсального варианта, подходящего для всех видов удобрений и всех составов сырья, не существует.
При диагностике важно учитывать фактическую конструкцию линии. Оценка по общему описанию принципа работы без данных конкретного оборудования может привести к неверному выводу.
Последовательность проверки причины повышенной влажности
Рациональная диагностика строится от простых подтверждаемых факторов к более глубокому анализу конструкции. Сначала фиксируют проявление проблемы, затем проверяют изменения в материале и процессе, после чего переходят к состоянию оборудования.
Практическая логика проверки выглядит следующим образом:
- Подтвердить, что влажность измерена корректно и отклонение действительно присутствует.
- Сравнить свойства поступающего материала с обычными условиями работы линии.
- Проверить равномерность движения продукта через сушильный барабан.
- Оценить состояние внутренних элементов, влияющих на распределение слоя.
- Сопоставить результаты с технической документацией оборудования.
Такой порядок позволяет избежать ситуации, когда изменение одного параметра маскирует настоящую причину отклонения.
