Почему объёмная подача не показывает реальный поток материала
При перемещении удобрений из систем хранения часто используют подающие устройства, которые задают поток через объём перемещаемого материала. Такой подход основан на предположении, что одинаковый объём соответствует одинаковой массе. Для сыпучих материалов это условие выполняется не всегда.
Насыпная плотность зависит от структуры гранул или частиц, распределения размеров, влажности, степени уплотнения и характера движения внутри оборудования. Два одинаковых по объёму слоя материала могут иметь разную массу, если частицы расположены иначе или в них отличается количество пустот. Поэтому объёмная подача фактически отвечает на вопрос «сколько места занял материал», а не «сколько массы прошло через систему».
Для производства удобрений это особенно важно после хранения. Материал может выходить из силоса с неодинаковой плотностью по времени, а отдельные зоны накопления способны менять характер истечения. Объёмный дозатор при этом продолжает работать по заданному движению, хотя фактическая массовая производительность уже изменилась.
Принцип работы гравиметрического контроля потока
Гравиметрическая система строится вокруг измерения массы материала и обратной связи. Поток проходит через участок оборудования, где определяется изменение массы во времени. Контроллер сравнивает полученное значение с требуемой производительностью и корректирует работу подающего механизма.
Главное отличие от объёмной схемы заключается в наличии измерительной петли. В объёмной подаче команда задаёт движение рабочего органа, а масса является только ожидаемым результатом. В гравиметрической подаче масса становится контролируемым параметром.

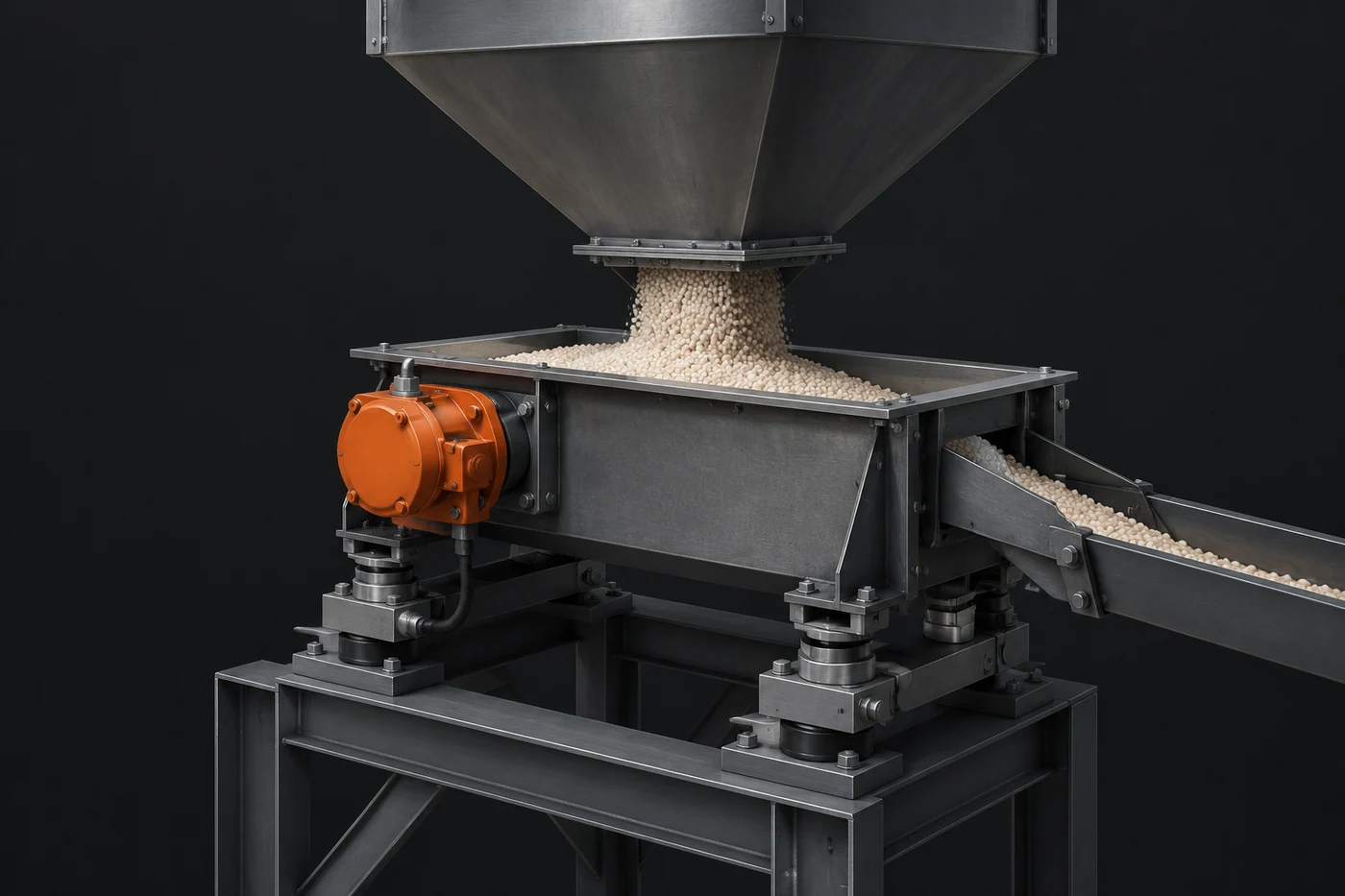

Путь усилия в такой системе выглядит следующим образом: масса материала создаёт нагрузку на измерительный узел, датчик фиксирует изменение нагрузки, система управления рассчитывает фактический поток и передаёт корректирующее воздействие на привод подачи. Если материал становится менее плотным, система может компенсировать изменение, потому что получает информацию не из предположения, а из измерения.
Инженерная заметка. Точность контроля зависит не только от самого весового узла. На результат влияют стабильность потока, механические воздействия от оборудования и условия установки. Конкретные требования к монтажу, допустимым нагрузкам и диапазонам измерения проверяют по технической документации конкретной системы.
Как насыпная плотность меняет точность подачи
Насыпная плотность является одним из ключевых факторов, разделяющих объёмное и гравиметрическое управление. Если плотность материала изменяется, объёмный механизм сохраняет прежнюю геометрию движения, но масса проходящего потока меняется.

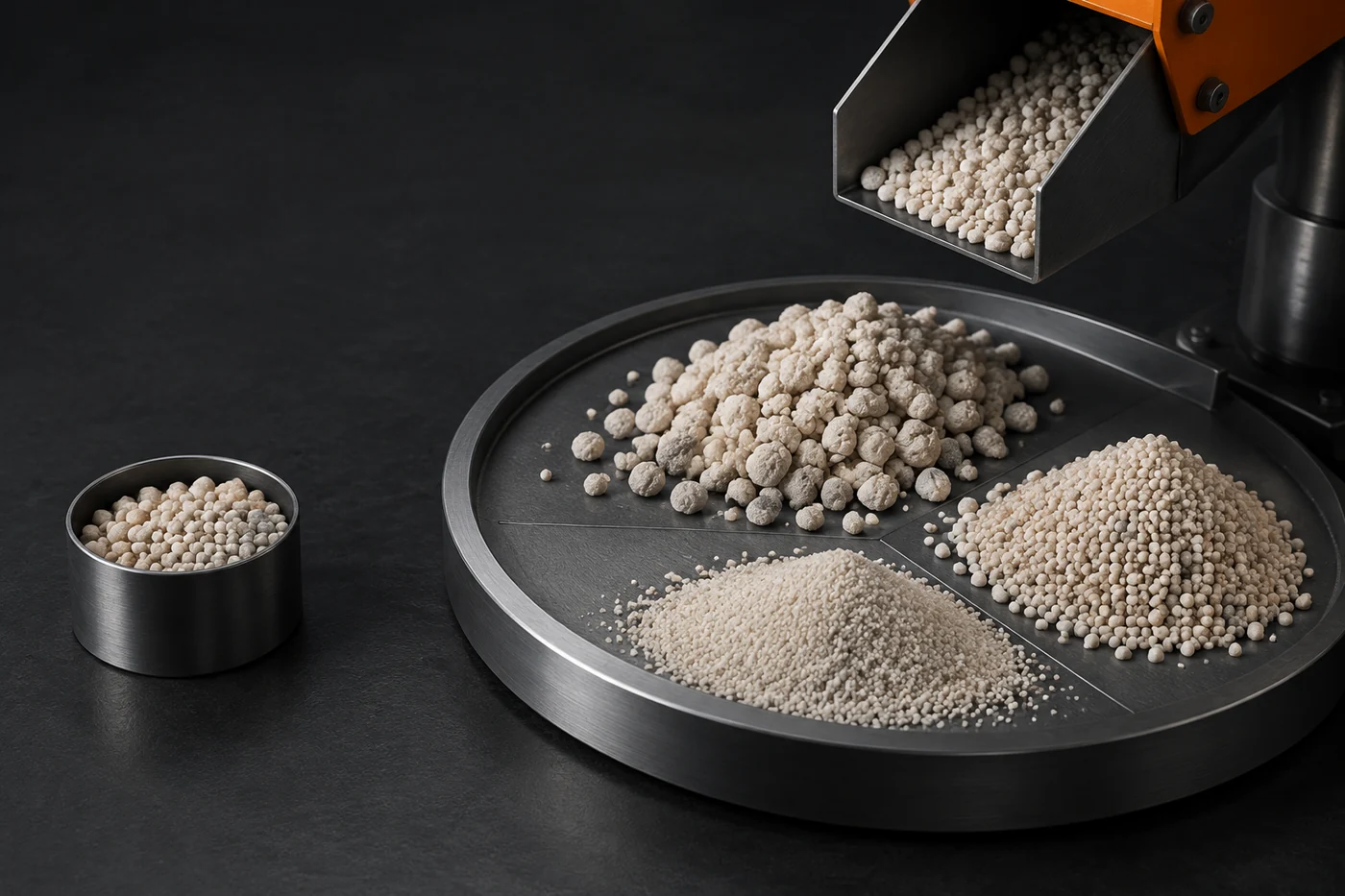

Причины изменения плотности могут быть связаны с самим материалом и условиями хранения. На поток влияют:
- различия размеров и формы гранул или частиц в разных участках запаса;
- изменение влажности и связности материала;
- уплотнение слоя при длительном хранении;
- сегрегация компонентов или фракций при перемещении.
Гравиметрическая обратная связь не устраняет эти физические явления внутри хранилища, но позволяет учитывать их влияние на выходе из системы хранения. Это принципиальная разница: оборудование не пытается заранее угадать свойства материала, а реагирует на фактический результат.
Какие внешние факторы искажают измерения
Весовое измерение требует отделять массу проходящего материала от других воздействий. Любая дополнительная сила, которая попадает в измерительный контур, может создавать ошибку.
Одним из факторов является вибрация от соседнего оборудования. Колебания могут передаваться на конструкцию и влиять на стабильность сигнала. Другой фактор — нестабильная подача, когда материал поступает неравномерными порциями вместо постоянного потока.
Также значение имеют состояние материала и механика хранения. Слёживание, образование уплотнённых участков и изменение сыпучести могут вызывать колебания подачи. При этом нельзя рассматривать только дозирующий узел отдельно: результат зависит от всей цепочки от выхода из хранилища до точки измерения.
При проверке отклонений важно разделять несколько гипотез. Если масса потока отличается от ожидаемой, причиной может быть изменение свойств материала, нарушение равномерности поступления, влияние внешних механических воздействий или ошибка настройки системы измерения. Последовательная проверка позволяет не заменять одну причину другой без подтверждения.
Сравнение объёмного и гравиметрического подхода
| Критерий | Объёмная подача | Гравиметрический контроль |
|---|---|---|
| Основной параметр | Объём перемещения | Фактическая масса потока |
| Влияние насыпной плотности | Высокое, так как масса рассчитывается косвенно | Ниже при стабильной работе измерительного контура |
| Реакция на изменение материала | Ограниченная без дополнительной информации | Возможна через обратную связь |
| Главные ограничения | Неоднородность свойств сыпучего материала | Влияние вибраций, монтажа и нестабильного потока |
Выбор подхода зависит не только от требуемой точности. Важны свойства материала, конфигурация линии, условия хранения и требования конкретного процесса. Для некоторых задач объёмная схема может быть достаточной, если свойства материала стабильны и изменение массы в заданном объёме невелико.

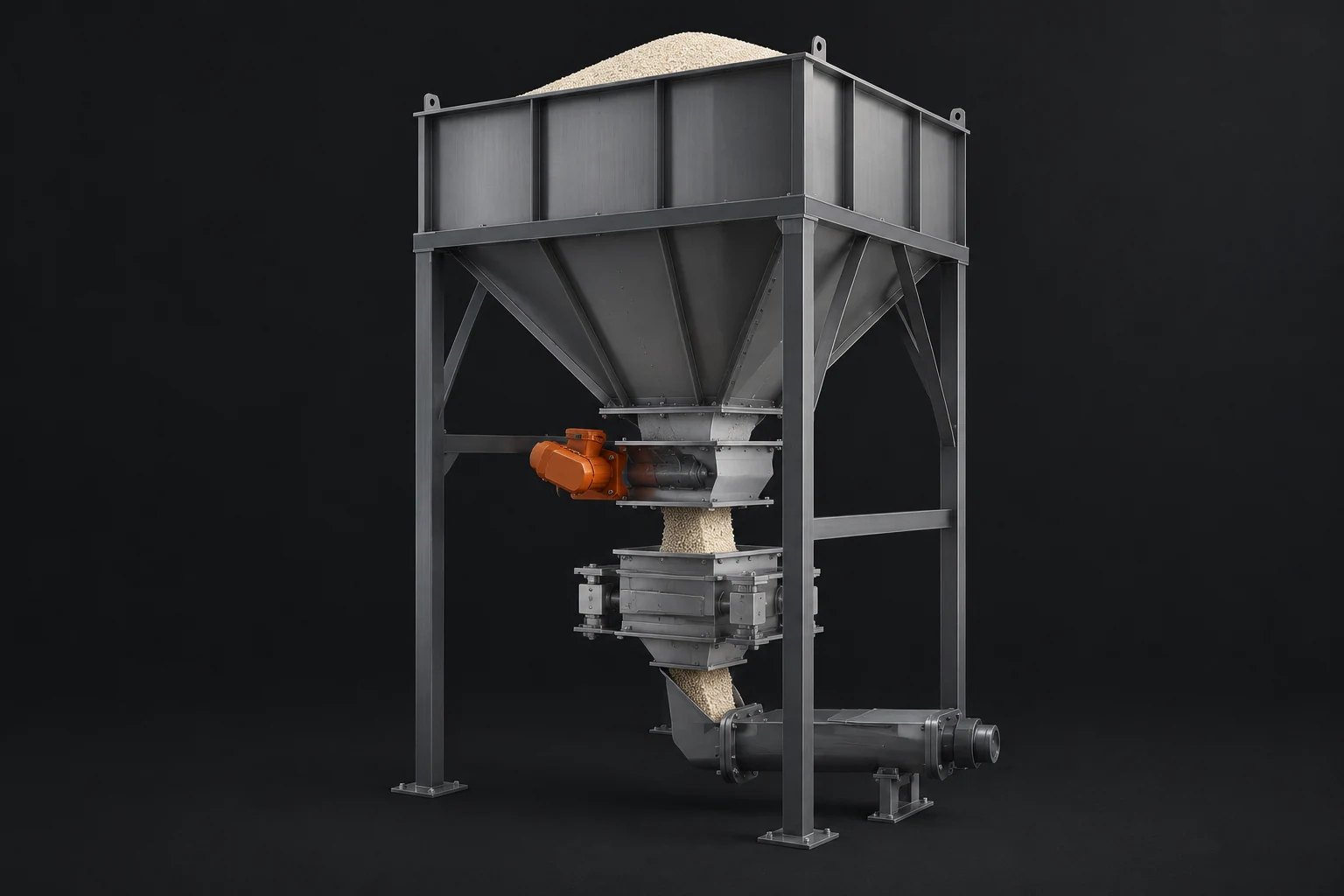

Проверка стабильности потока после хранения
Диагностика гравиметрического контроля начинается с понимания, где появляется отклонение. Нельзя автоматически считать причиной сам весовой узел: измерение показывает результат всей системы подачи.
Логика проверки обычно строится вокруг нескольких вопросов. Сначала оценивают, сохраняется ли стабильность выхода материала из хранения. Затем проверяют, не изменились ли свойства сыпучего материала. После этого рассматривают состояние механической части подачи и условия работы измерительного оборудования.
Полезно разделять признаки и возможные причины:
| Признак | Возможные направления проверки |
|---|---|
| Поток меняется при неизменной настройке подачи | Изменение плотности, влажности, сыпучести материала |
| Показания нестабильны при ровной подаче | Внешние воздействия, вибрации, условия установки |
| Отклонение появляется после хранения | Слёживание, сегрегация, изменение структуры слоя |
Конкретные интервалы проверки, допустимые отклонения и методы контроля определяются документацией оборудования и условиями эксплуатации. Универсальные значения для всех линий подачи применять нельзя.
Ограничения применения весовой обратной связи
Гравиметрический контроль повышает управляемость потока, но не заменяет правильную организацию хранения и подачи. Если материал выходит неравномерно, содержит участки с разными свойствами или оборудование работает в нестабильных условиях, измерительная система будет фиксировать эти изменения, а не устранять их автоматически.
Кроме того, результат зависит от конкретной конструкции линии. Тип подающего устройства, способ измерения массы и особенности материала определяют, насколько эффективно работает обратная связь. Поэтому оценка системы должна выполняться с учётом технических характеристик оборудования и фактических условий процесса.
