Бункер в производственной линии удобрений выполняет простую на первый взгляд задачу: принять сыпучий материал и обеспечить его перемещение вниз под действием силы тяжести. Однако внутри ёмкости движение редко бывает одинаковым по всему объёму. Частицы взаимодействуют между собой и со стенками, образуя разные режимы потока. От этого зависят стабильность выгрузки, вероятность образования сводов и равномерность подачи материала на следующий участок процесса.
Для гранул, порошков и смесей минерального происхождения характер движения определяется не одним параметром, а сочетанием свойств материала и конструкции. Насыпная плотность, форма частиц, влажность, склонность к сцеплению, хрупкость и размерный состав влияют на то, насколько свободно слой перемещается внутри бункера. Поэтому одинаковая геометрия ёмкости может работать по-разному с разными материалами.
Два основных режима движения материала внутри бункера
При анализе работы бункера обычно рассматривают два базовых режима: массовый поток и воронкообразный поток. Различие между ними заключается не в скорости движения, а в том, какая часть материала участвует в перемещении во время разгрузки.
При массовом потоке практически весь столб материала начинает двигаться одновременно. Слои у стенок и в центральной зоне перемещаются вместе с направлением выгрузки. Такой режим уменьшает вероятность длительного нахождения отдельных порций материала внутри ёмкости и обеспечивает более предсказуемое опорожнение.
Воронкообразный поток формируется иначе: активной становится центральная зона над выходом, а материал у стенок может оставаться неподвижным до определённого момента. Внутри образуется подобие канала движения. После удаления центральной части могут возникать резкие обрушения оставшегося слоя, что приводит к изменению характера выгрузки.
Инженерная заметка: Режим потока нельзя определить только по внешнему виду бункера. Его проверяют с учётом свойств конкретного материала, состояния поверхности стенок, формы выходного участка и фактической схемы загрузки. Расчётные параметры и допустимые нагрузки принимают по технической документации оборудования.
Почему воронкообразный поток создаёт нестабильность
Главная проблема воронкообразного движения связана с разницей между временем выхода разных частей материала. Центральная зона может разгружаться быстро, а периферийные участки оставаться в покое. Если материал хранится долго, отдельные порции могут иметь другие свойства из-за разделения частиц по размеру или плотности.
Для смесей удобрений это особенно важно, поскольку состав часто включает компоненты с различной формой и характеристиками поверхности. Во время движения часть крупных или более тяжёлых частиц может перемещаться иначе, чем мелкие фракции. В результате поток на выходе способен стать менее однородным по сравнению с моментом загрузки.
Другой эффект — образование мостов и зависаний. Частицы могут сформировать устойчивую структуру, которая перекрывает часть сечения движения. Такое явление зависит от сцепления материала, влажности, давления вышележащего слоя и геометрии выхода. Простое увеличение объёма бункера не решает проблему автоматически, потому что изменение высоты слоя меняет условия внутри.
Какие свойства гранул и порошков меняют характер потока
Материал в бункере ведёт себя как система множества взаимодействующих частиц. Наиболее важны несколько групп свойств.

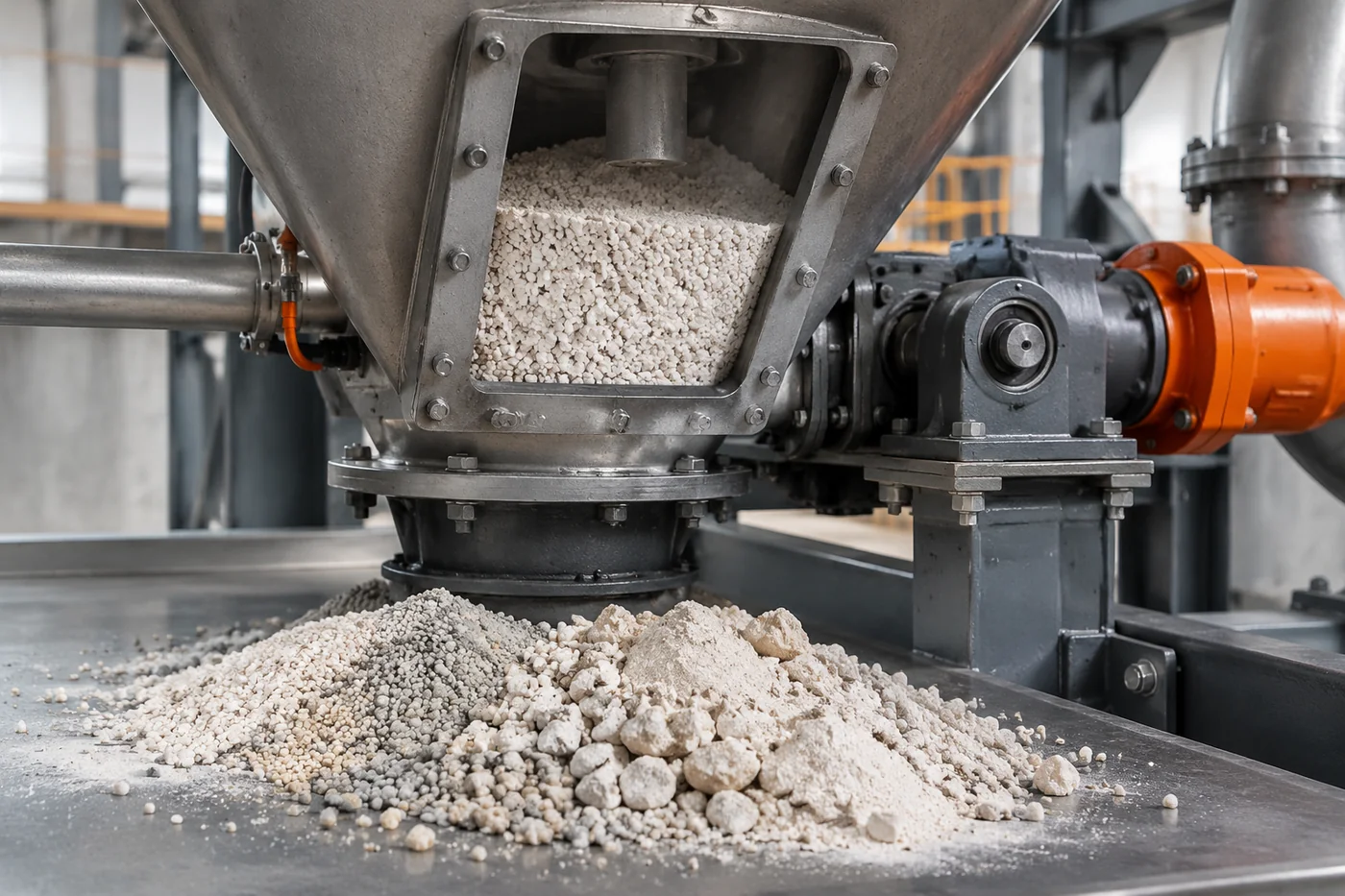

- Форма и размер частиц: более округлые гранулы обычно легче перекатываются, а частицы неправильной формы могут сильнее цепляться друг за друга.
- Влажность и склонность к сцеплению: увеличение адгезии между частицами повышает риск образования устойчивых сводов.
- Хрупкость: механическое воздействие при движении может изменять гранулометрический состав из-за разрушения части материала.
- Насыпная плотность: она влияет на давление внутри слоя и характер взаимодействия материала со стенками.
Эти параметры нельзя рассматривать отдельно от конструкции. Один и тот же материал способен двигаться по-разному в ёмкостях с различным углом стенок, состоянием поверхности и формой разгрузочной зоны.

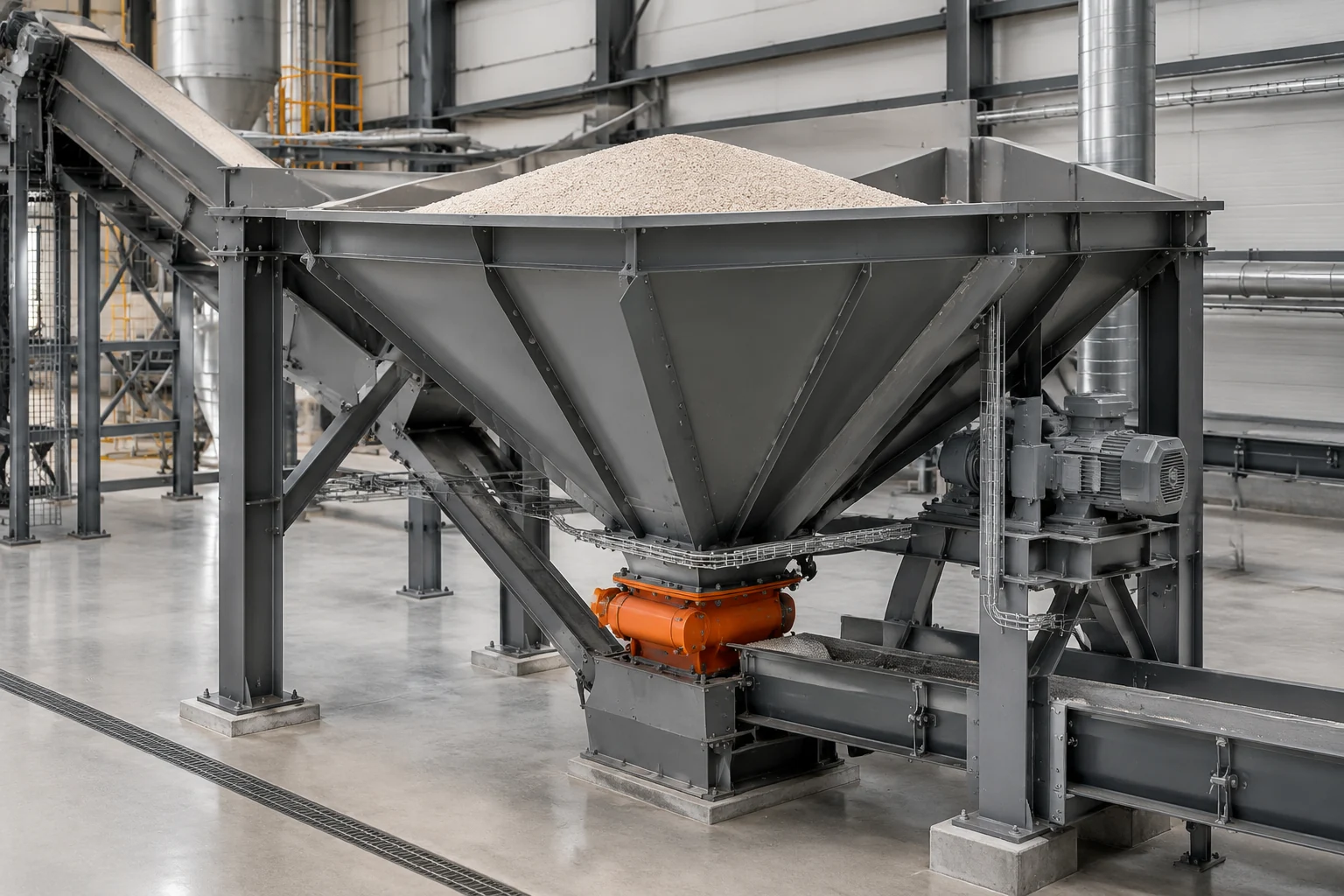

Связь конструкции бункера и режима потока

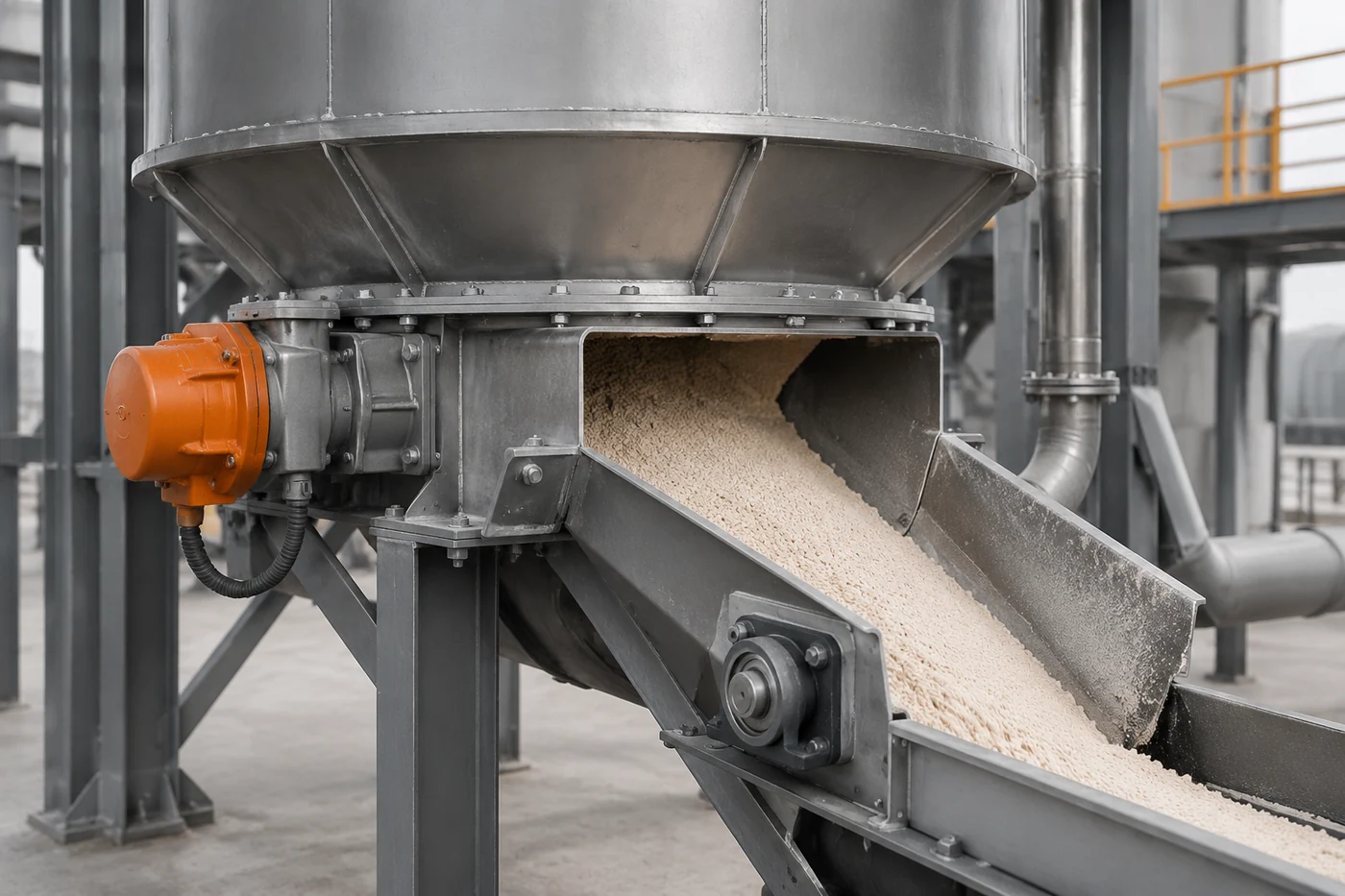

Геометрия бункера определяет, какие силы преобладают в разных участках слоя. В верхней части основную роль играет масса находящегося материала, а ближе к выходу возрастает влияние формы переходной зоны и условий выхода.
Для получения устойчивого движения важно согласовать конструкцию с характеристиками продукта. На практике учитывают форму корпуса, наклон стенок, размеры выходного отверстия, свойства облицовки и особенности загрузки. Универсального решения для всех гранул и порошков нет, поскольку изменение одного элемента может изменить распределение напряжений внутри слоя.
При выборе конструкции используют расчётные методы и проверку по технической документации оборудования. Если точные характеристики материала или узла неизвестны, применяемые размеры, режимы и допустимые нагрузки не следует считать установленными — их подтверждают по данным производителя или испытаниям конкретной системы.
Как проверяют причины нестабильной разгрузки
Диагностика начинается не с изменения настроек оборудования, а с определения характера проблемы. Неравномерная выгрузка может быть следствием разных причин: изменения свойств материала, накопления остатков в отдельных зонах, образования свода или несоответствия конструкции условиям эксплуатации.
Логика проверки обычно строится по последовательности наблюдений:
- Определяют, где именно возникает нарушение: в зоне хранения, переходе к выходу или на последующем участке.
- Сравнивают поведение разных партий материала и фиксируют изменение свойств сырья.
- Проверяют соответствие фактической конфигурации техническим данным оборудования.
- Оценивают признаки разделения материала, зависания или резкого обрушения слоя.
Такой подход позволяет отделить проблему движения материала от неисправности другого узла линии. Бункер сам по себе не регулирует свойства продукта, поэтому причины нестабильности часто находятся на границе между характеристиками материала и механикой его перемещения.
Различия материалов требуют разных инженерных решений
| Свойство материала | Возможное влияние на поток | Что учитывают при проверке |
|---|---|---|
| Высокая склонность к сцеплению | Повышенный риск зависания и образования сводов | Состояние стенок, форму выхода и свойства партии |
| Различная форма частиц | Изменение характера перемещения отдельных фракций | Однородность материала и условия загрузки |
| Хрупкие гранулы | Возможное изменение состава по размеру при перемещении | Механическое воздействие в тракте движения |
Поэтому проектирование приёмной ёмкости начинается не только с расчёта объёма. Необходимо понимать, как конкретный материал будет передавать усилия внутри слоя и какие зоны могут стать критичными.
Почему режим потока важен для всей технологической линии
Стабильное движение материала в бункере создаёт предсказуемые условия для следующих операций, но не заменяет контроль других узлов. Если поток меняется из-за свойств сырья или конструкции, последующие системы получают материал с изменяющимися характеристиками.
Гравитационное движение кажется простым процессом, однако внутри бункера действует сложная механика взаимодействия частиц. Понимание разницы между массовым и воронкообразным потоком помогает правильно оценивать причины нестабильной разгрузки и выбирать направление проверки без попыток объяснить все проблемы одним фактором.
