Приёмный бункер должен не просто хранить запас сырья, а обеспечивать предсказуемое движение материала к следующему узлу. На практике остановка потока часто возникает не из-за поломки оборудования после бункера, а внутри самой ёмкости: частицы образуют устойчивый свод, который перекрывает выход и создаёт видимость пустого расхода при наличии материала выше зоны зависания.
Механика образования моста связана с балансом между силой тяжести, трением о стенки и внутренним сцеплением частиц. Пока вес слоя материала превышает силы, удерживающие структуру, сырьё движется вниз. Если же частицы начинают передавать нагрузку через неподвижные зоны, формируется несущий каркас — мост, который способен удерживать расположенный выше объём.
Почему сыпучее сырьё образует мосты внутри бункера

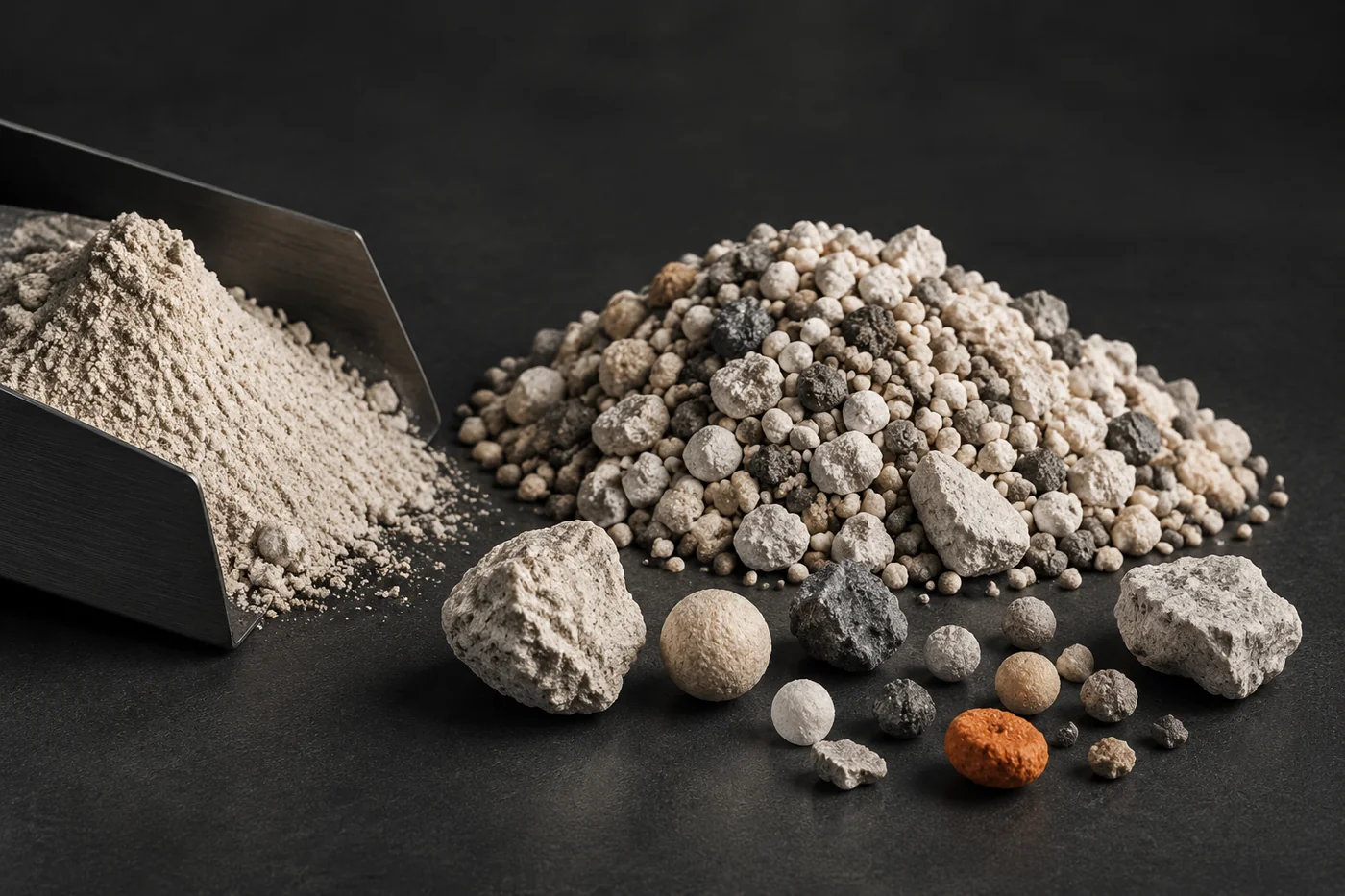

Первый фактор — свойства самого материала. Сыпучие компоненты, применяемые в производстве удобрений, могут существенно различаться по поведению даже при одинаковом внешнем виде. На склонность к зависанию влияют влажность, форма частиц, размерный состав, насыпная плотность, хрупкость и способность частиц сцепляться между собой.
Более склонны к образованию устойчивых сводов материалы с повышенной когезией, мелкой фракцией или неоднородным составом. При наличии влаги между частицами могут появляться дополнительные силы сцепления. Неровная форма частиц также увеличивает вероятность механического зацепления, когда отдельные элементы блокируют движение соседних.
Важен и характер загрузки. Если материал длительное время накапливается в одной зоне, внутри бункера могут формироваться плотные участки с различной степенью уплотнения. После этого обычного действия силы тяжести бывает недостаточно для восстановления равномерного потока.
Как проверить, что причина находится именно в бункере
При остановке подачи нельзя сразу связывать проблему с питателем или последующим оборудованием. Проверка начинается с разделения участков процесса. Необходимо определить, проходит ли материал через выход бункера и поступает ли он на следующий узел.
Практическая логика диагностики:
- проверить наличие материала в бункере и определить, движется ли верхний слой при разгрузке;
- сравнить фактическое состояние выхода с ожидаемым потоком без вмешательства в защитные устройства;
- оценить, не возникает ли стабильная неподвижная зона над выпускным отверстием;
- проверить, не менялись ли свойства поступающего сырья по сравнению с обычной партией;
- отделить признаки ограничения потока в бункере от нарушений работы питателя или дальнейшего оборудования.
Если материал выше зоны выхода остаётся неподвижным, а ниже по линии нет признаков нормальной подачи, вероятным источником является образование свода. Если же из бункера материал выходит стабильно, причина должна рассматриваться на следующем участке.
Какие свойства материала повышают риск зависания
Оценка материала должна учитывать не только его название, но и фактическое состояние при поступлении. Один и тот же вид сырья может вести себя по-разному при изменении влажности, гранулометрического состава или условий хранения.
| Признак материала | Влияние на движение | Что проверяют |
|---|---|---|
| Повышенная влажность | Может увеличить сцепление между частицами | Соответствие фактических свойств требованиям процесса |
| Мелкая или неоднородная фракция | Способствует образованию плотных зон | Распределение частиц и изменение партии сырья |
| Высокая хрупкость | Может приводить к изменению состава частиц при перемещении | Состояние материала после транспортировки |
Параметры, которые используют для оценки подачи, нельзя переносить между разными материалами без проверки. Конкретные допустимые значения и методы контроля зависят от технологической документации предприятия и характеристик сырья.
Инженерная заметка. Устойчивость свода определяется не только размером выходного отверстия. На неё одновременно влияют форма бункера, угол наклона стенок, состояние поверхности, характеристики материала и способ разгрузки. Изменение одного элемента не гарантирует устранения зависаний без оценки всей системы.
Конструктивные решения для стабильной разгрузки
Основная задача конструкции бункера — не вытолкнуть материал силой, а создать условия, при которых поток возникает естественно и сохраняется. Для этого учитывают форму ёмкости, переходные зоны, поверхность контакта и соответствие конструкции конкретному сырью.
Геометрия стенок влияет на то, как нагрузка передаётся внутри слоя материала. Слишком резкое изменение формы может создавать зоны уплотнения. Более плавные переходы помогают уменьшить вероятность образования неподвижных областей, но конкретная конфигурация выбирается по характеристикам сырья и требованиям линии.
Также применяют вспомогательные решения для поддержания движения материала, но их выбор зависит от условий эксплуатации. Внешнее воздействие на бункер может влиять не только на поток, но и на связанные измерительные системы, поэтому такие решения требуют проверки совместимости с установленным оборудованием.
Как отличить проблему бункера от проблемы питателя
Бункер и питатель работают как единая система, но причины нарушения подачи у них разные. В бункере материал может перестать двигаться из-за образования свода или плотной зоны. В питателе проблема связана уже с передачей доступного материала дальше.
Признак различия — состояние потока на границе между двумя узлами. Если материал не достигает зоны выдачи, необходимо искать причину внутри бункера. Если материал поступает к питателю, но дальше перемещается нестабильно, следует отдельно анализировать работу механизма подачи.
При этом нельзя оценивать ситуацию только по показаниям расхода. Объёмная подача не определяет массу напрямую, а характеристики материала могут менять фактическое заполнение рабочего объёма. Для систем, где требуется точный контроль количества материала, применяют подходящие методы измерения с учётом внешних факторов и особенностей оборудования.
Последовательность проверки перед изменением конструкции
Перед модернизацией бункера важно собрать фактическую картину проблемы. Ошибка часто возникает, когда меняют конструкцию без понимания, какой именно механизм вызывает остановку.
Порядок анализа обычно включает несколько этапов: фиксацию условий появления зависания, сравнение свойств материала в нормальной и проблемной работе, осмотр зоны выхода по доступным данным эксплуатации, проверку соответствия конструкции характеристикам сырья и только затем выбор инженерного решения.
Если точные размеры, нагрузки или режимы работы необходимо определить для конкретного оборудования, их проверяют по техническому паспорту, расчётной документации и данным производителя. Универсальных значений, одинаково подходящих для всех бункеров и материалов, не существует.
Почему стабильный поток начинается с правильного понимания материала
Зависание сырья в приёмном бункере является результатом взаимодействия материала и конструкции. Сам по себе объём ёмкости не определяет надёжность разгрузки: одинаковый бункер может работать по-разному с разными компонентами.
Поэтому предотвращение мостов начинается не с выбора одного механического решения, а с последовательной проверки причин. Нужно понимать свойства сырья, наблюдать место формирования неподвижной зоны и отделять проблему накопления от проблемы последующей подачи. Такой подход позволяет принимать технические решения на основе механики процесса, а не по внешнему признаку остановки.
