Барабанный охладитель в линии производства удобрений работает как система совместного движения газа и твёрдого материала. Поток воздуха или другого охлаждающего газа проходит через слой гранул, забирает тепло, а внутренние элементы барабана перемещают продукт и формируют площадь контакта. Поэтому эффективность охлаждения нельзя оценивать только по разнице температур на входе и выходе: важны распределение слоя, время контакта, свойства гранул и аэродинамическое сопротивление всей системы.
Как газовый поток взаимодействует со слоем гранул

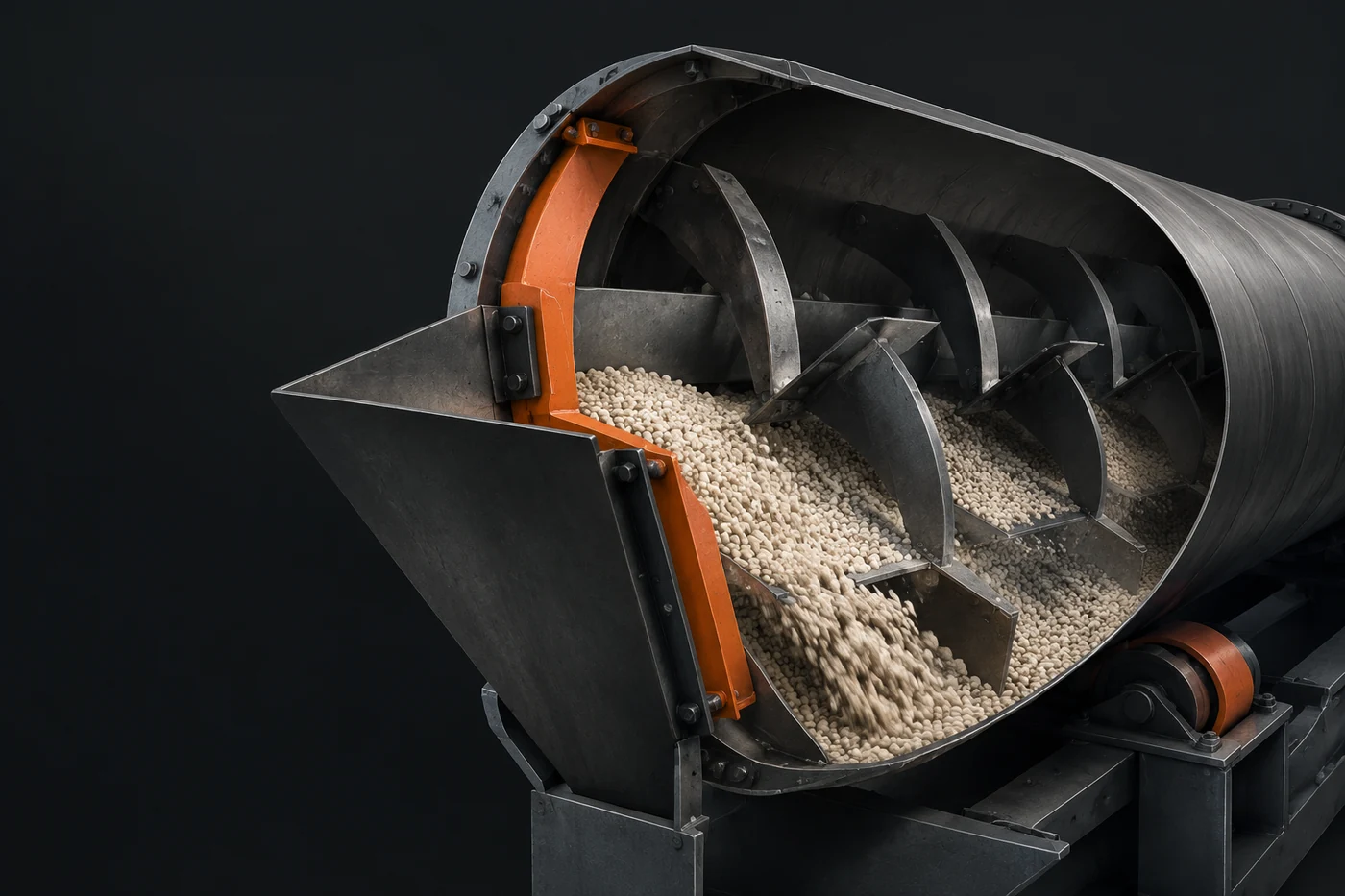

Внутри вращающегося барабана материал не лежит неподвижной массой. Под действием вращения и внутренних подъёмных элементов часть гранул поднимается, перемещается и снова падает в слой. Такое перемешивание обновляет поверхность частиц и увеличивает контакт с газовым потоком.
Газ проходит через движущийся материал по каналам, которые постоянно меняются. Если слой распределён неравномерно, часть потока может проходить через зоны с меньшим сопротивлением, а отдельные участки продукта будут охлаждаться хуже. В результате средняя температура партии может выглядеть приемлемой, хотя внутри потока остаются зоны с отличающимися свойствами.
Соотношение газа и материала определяет интенсивность теплообмена. При недостаточном газовом потоке уменьшается способность системы отводить тепло. При чрезмерном потоке могут изменяться условия движения мелкой фракции и возрастать нагрузка на системы очистки газа. Конкретное значение расхода проверяют по расчёту оборудования и технической документации, поскольку оно зависит от конструкции барабана и характеристик продукта.
Инженерная заметка. Упрощённая оценка теплового баланса возможна только как учебная модель: если известны масса материала, его теплоёмкость и изменение температуры, можно оценить количество отведённого тепла. Такой расчёт не заменяет проверку реального аппарата, поскольку в нём не учитываются распределение слоя, потери, свойства гранул и аэродинамика.
Почему распределение слоя внутри барабана критично
Равномерный слой необходим для стабильного контакта каждой частицы с газом. На формирование слоя влияют размер и форма гранул, насыпная плотность, склонность материала к разрушению, скорость вращения барабана и конструкция внутренних элементов.
Если материал собирается в отдельных зонах или движется слишком плотным валом, газ проходит через него менее эффективно. При слишком слабом заполнении уменьшается количество материала, участвующего в теплообмене за один оборот. Оба варианта могут снижать производительность системы даже при стабильной работе вентиляционного оборудования.
В производстве удобрений это особенно важно, потому что гранулы часто имеют неодинаковую структуру. Отличия в размере частиц, прочности и поверхностных свойствах меняют сопротивление слоя и характер перемещения продукта внутри барабана.
Какие параметры определяют работу охладителя
При анализе работы барабанного охладителя рассматривают не один показатель, а совокупность параметров. Изменение одного элемента может повлиять на остальные: например, изменение гранулометрического состава меняет прохождение газа через слой и условия теплообмена.
- расход и направление газового потока относительно движения продукта;
- распределение материала по длине и сечению барабана;
- температура продукта до и после охлаждения;
- размер, форма и прочность гранул;
- склонность материала к образованию агломератов и слёживанию.
Часть параметров относится к конструкции аппарата, а часть — к самому продукту. Поэтому настройки, подходящие для одного вида гранулированного материала, нельзя автоматически переносить на другой.
Материал гранул меняет аэродинамику процесса

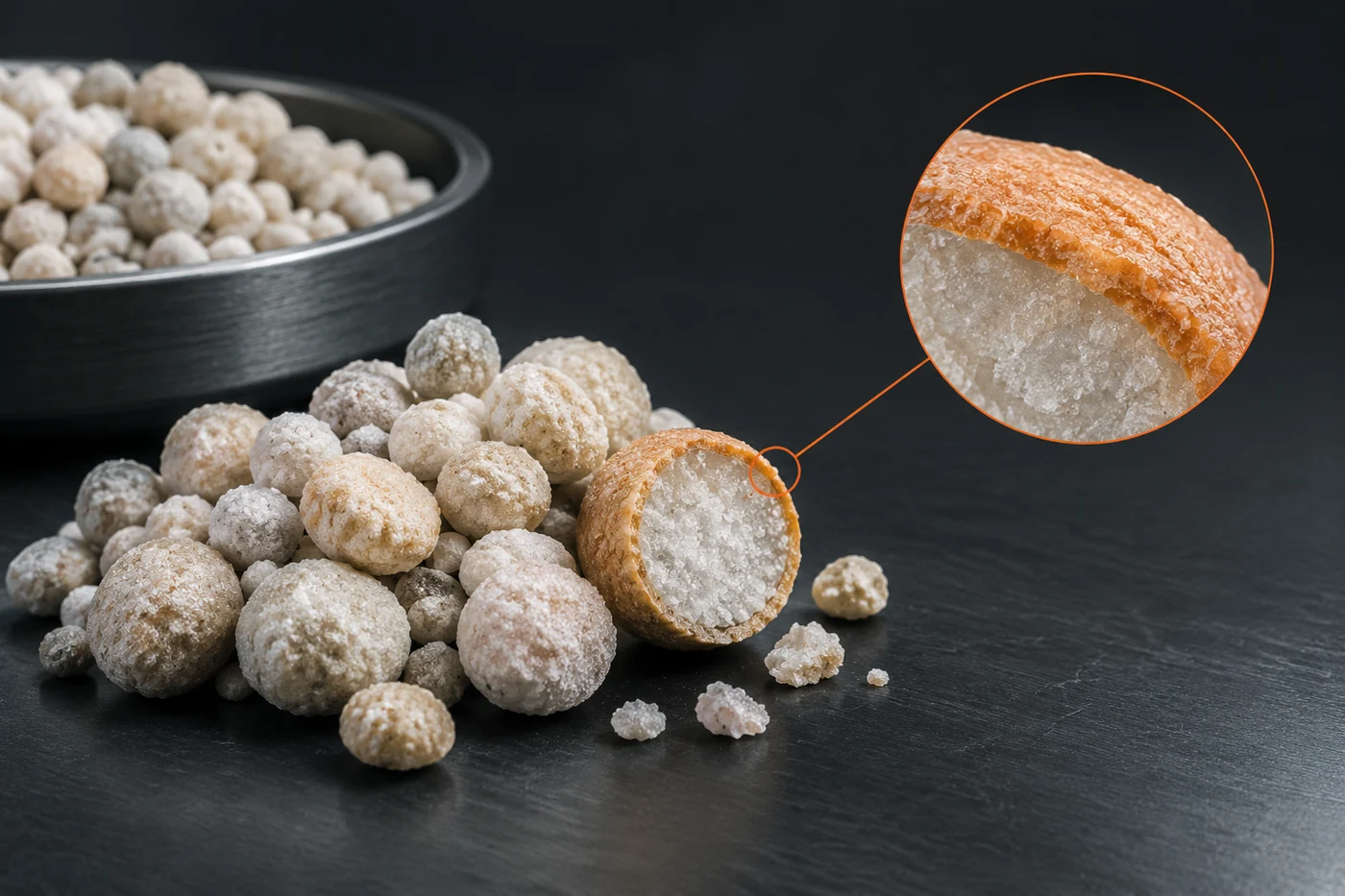

Гранулы удобрений отличаются не только химическим составом, но и физическими характеристиками. Поверхность частиц, пористость, наличие покрытия и механическая прочность влияют на то, как слой сопротивляется потоку газа и как частицы перемещаются внутри барабана.
Например, более склонный к разрушению материал может создавать дополнительное количество мелкой фракции. Такие частицы иначе взаимодействуют с воздушным потоком и могут менять распределение нагрузки внутри системы. Материал с покрытием также требует отдельной оценки: покрывающий слой может уменьшать склонность к слёживанию, но не заменяет контроль температуры, влажности и условий хранения.
| Фактор | Влияние на охлаждение | Что проверяют |
|---|---|---|
| Состав и свойства гранул | Определяет движение слоя и сопротивление потоку | Физические характеристики конкретного продукта |
| Распределение слоя | Влияет на равномерность контакта газа с материалом | Работу внутренних элементов и загрузку барабана |
| Газовый поток | Определяет способность отводить тепло | Расчётные параметры системы и фактические измерения |
Почему расчёты привязывают к конкретному продукту
Барабанный охладитель нельзя рассматривать отдельно от всей технологической линии. До него материал может проходить грануляцию, сушку, классификацию или нанесение покрытия, и каждое из этих звеньев влияет на состояние продукта на входе.
Проектные расчёты учитывают свойства сырья и требуемые характеристики готовых гранул. Даже одинаковый тип удобрения может иметь различное поведение в барабане при изменении размера частиц, влажности или механической прочности.
Поэтому инженерная проверка начинается не с выбора универсального режима, а с определения исходных данных: характеристик материала, требований к температуре продукта, параметров газовой системы и ограничений конкретного оборудования.
Диагностика отклонений в работе охладителя
При нестабильном охлаждении важно разделять возможные причины. Повышенная температура продукта на выходе может быть связана как с недостаточным теплообменом, так и с изменением свойств поступающего материала.
Логика проверки обычно строится последовательно:
- сравнивают фактические характеристики продукта с исходными данными расчёта;
- проверяют распределение материала внутри аппарата и отсутствие выраженных зон перегрузки;
- оценивают параметры газового потока по документации и доступным измерениям;
- анализируют влияние изменений в предыдущих стадиях линии.
Такой подход помогает отличить проблему аэродинамики от изменений самого материала. Без этой связи корректировать работу оборудования только по одному показателю температуры недостаточно.
Охлаждение как часть общей системы качества гранул
Охладитель выполняет задачу снижения температуры продукта и подготовки его к следующим операциям. Он не заменяет сушку и не устраняет автоматически причины слёживания. Качество хранения и стабильность гранул зависят от совокупности факторов: состояния материала, контроля влаги, покрытия и условий обращения с готовым продуктом.
Главный инженерный принцип работы барабанного охладителя — согласование трёх элементов: движения газа, движения слоя и свойств гранул. Только при их совместном рассмотрении можно оценить, насколько эффективно используется поверхность теплообмена и где возникают ограничения конкретной системы.
