Физическая модель роста гранул во вращающемся барабане

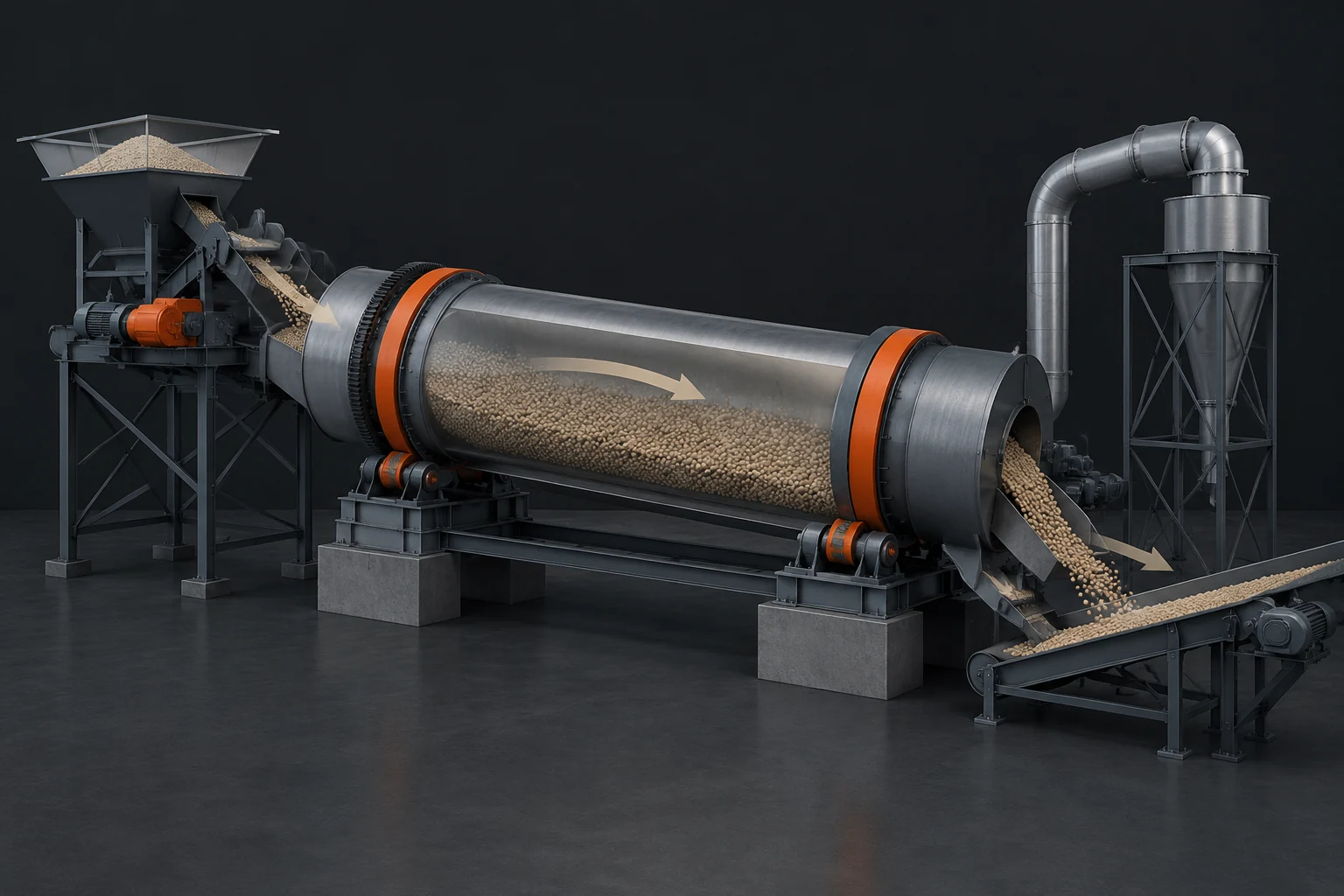

Барабанный гранулятор работает не как формовочная машина, которая сразу создаёт готовую геометрию. Его задача — организовать движение слоя частиц, в котором мелкие компоненты могут постепенно объединяться. Внутри вращающегося барабана материал поднимается стенкой, перемещается по траектории слоя и снова опускается вниз. Во время этого движения частицы многократно сталкиваются между собой.
Рост начинается, когда между частицами появляется механизм сцепления. Влажный компонент образует жидкие мостики: тонкие плёнки жидкости удерживают близко расположенные частицы, пока они не закрепятся последующим уплотнением и подсушиванием. Связующее может усиливать этот эффект, но его роль зависит от состава сырья и выбранной технологии. Один и тот же объём жидкости не даёт одинакового результата для разных материалов.
Главная причина постепенного роста гранул заключается в вероятностном характере столкновений. Мелкая частица должна попасть в подходящую зону слоя, получить контакт с уже существующей гранулой и удержаться на её поверхности. Поэтому в барабане одновременно присутствуют частицы разных размеров: одни растут, другие только формируют основу будущей гранулы.

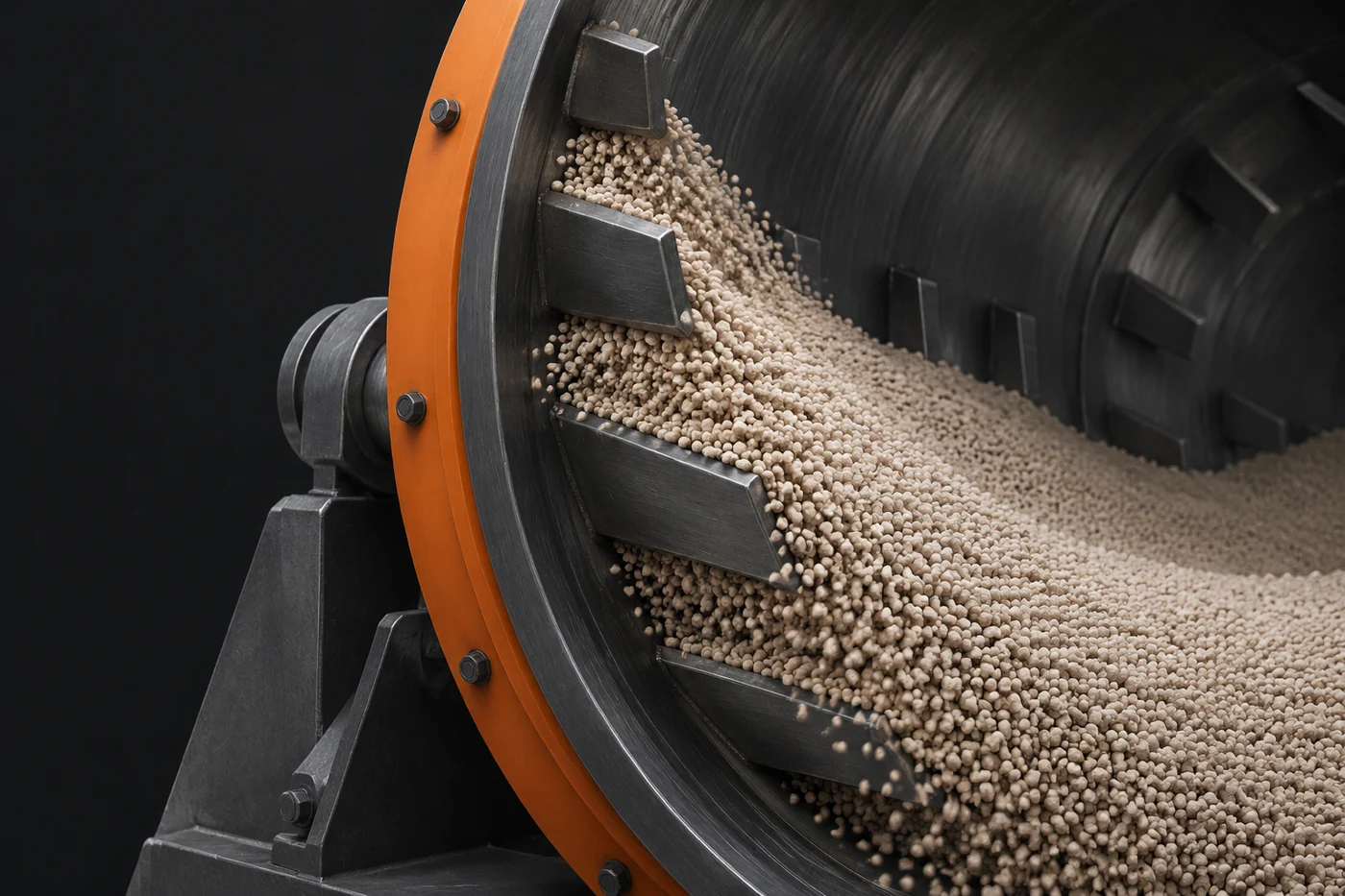

Движение материала как основа процесса агломерации
Внутреннее движение слоя определяет, сколько контактов получают частицы. Если материал движется слишком спокойно, число эффективных столкновений снижается. Если слой чрезмерно активно перемешивается, закрепившиеся образования могут разрушаться. Поэтому конструкция и настройка барабана должны обеспечивать баланс между перемещением, контактом и сохранением структуры.
На поведение слоя влияют характеристики самого сырья: размер исходных частиц, форма зёрен, способность поверхности удерживать влагу и склонность к разрушению. Поэтому параметры конкретной линии проверяют по технической документации оборудования и результатам технологической настройки, а не переносят автоматически с другого производства.
Инженерная заметка: условная модель роста может рассматривать гранулу как ядро, на которое последовательно осаждаются мелкие частицы. Такой подход помогает понять механизм, но не заменяет проверку реального сырья: изменение влажности или состава меняет поведение слоя.
Роль жидкости и связующего в формировании структуры
Жидкий компонент в барабанной грануляции выполняет не только функцию увлажнения. Он создаёт условия для временного соединения частиц. Когда контакт между частицами становится устойчивым, образуется более крупная агломерированная структура. После дальнейшей обработки она должна сохранять требуемые свойства при транспортировке и хранении.
Избыток или недостаток жидкости меняет характер процесса. При недостаточном количестве влаги частицы могут плохо соединяться, а при несоответствии свойств слоя возможно образование нестабильных агломератов. Конкретные диапазоны влажности и подачи компонентов определяются для конкретного сырья и оборудования по технологической документации.
Связующее не является универсальным решением для любого материала. Его эффективность зависит от химических и физических свойств компонентов, распределения жидкости в слое и последующей сушки. Поэтому оценка процесса строится не только по размеру гранул, но и по их механической устойчивости.
Почему мелкая фракция нужна в замкнутом цикле

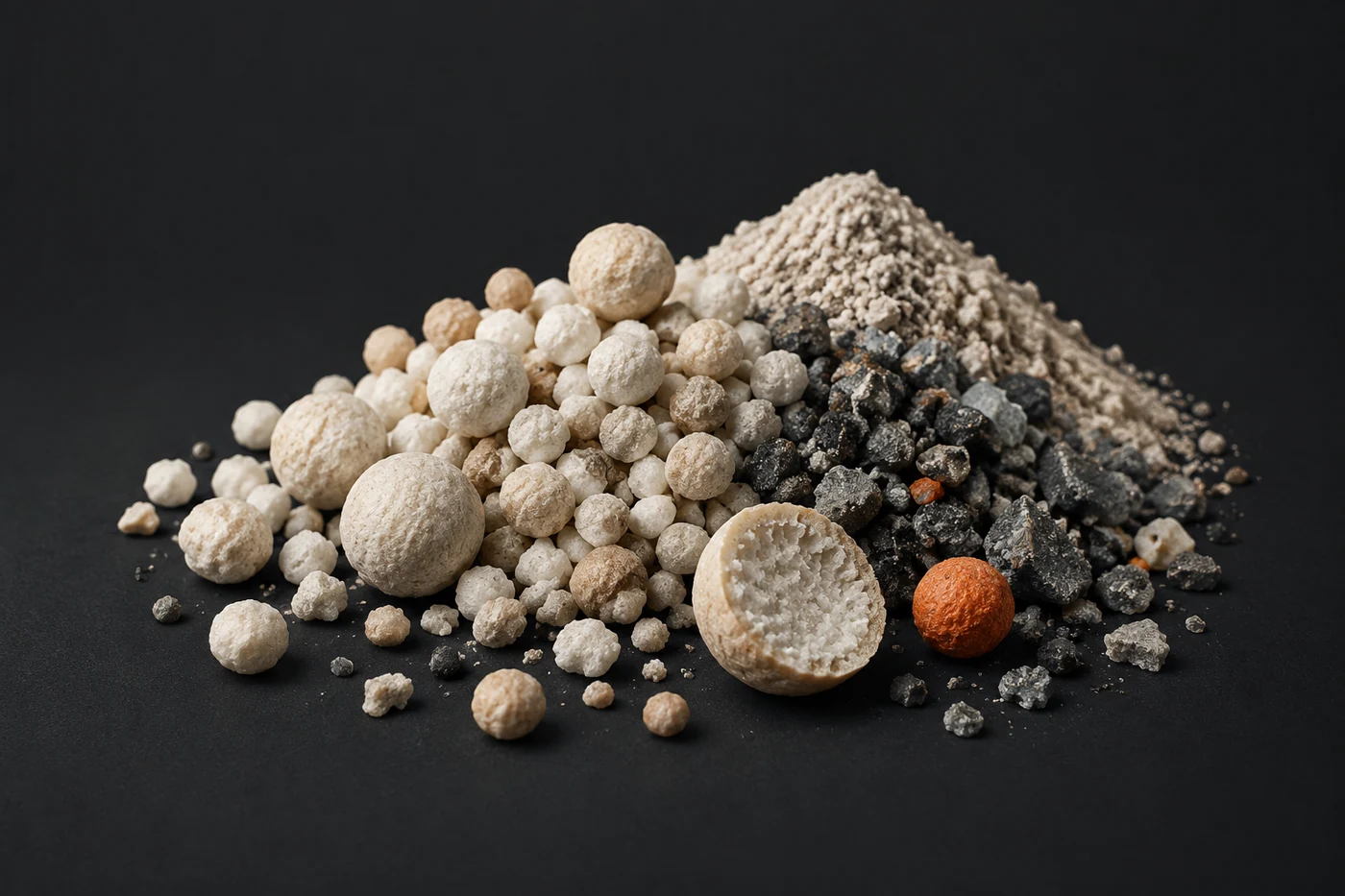

После формирования гранул поток обычно проходит классификацию. Частицы, которые не достигли требуемого размера, могут возвращаться в процесс как ретур. Эта мелкая фракция выполняет роль основы для дальнейшего роста: она получает новую порцию жидкости и снова участвует в столкновениях внутри барабана.
Ретур делает процесс более устойчивым, потому что создаёт постоянный поток материала для наращивания гранул. Без возврата мелких частиц значительная часть сырья могла бы проходить через оборудование без эффективного укрупнения. При этом соотношение возвратной и готовой фракции зависит от состава материала и схемы линии.
- Мелкая фракция увеличивает число потенциальных центров роста.
- Крупные гранулы могут продолжать увеличиваться за счёт налипания нового материала.
- Классификация отделяет продукт нужного размера от потока, который возвращается в цикл.
- Стабильность процесса оценивают по всему потоку, а не только по выходящим гранулам.
Чем барабанная грануляция отличается от сухого компактирования
Барабанная грануляция и валковое компактирование решают похожую задачу — получение более крупных частиц из порошкового или мелкодисперсного материала, но используют разные механизмы. В барабане главным фактором является агломерация в движущемся влажном слое. В компактировании материал уплотняется механическим давлением между валками, после чего полученный компактат разделяется и классифицируется.
| Критерий | Барабанная грануляция | Сухое компактирование |
|---|---|---|
| Основной механизм | Столкновения частиц и сцепление через жидкие мостики | Уплотнение материала механическим давлением |
| Роль влаги | Участвует в формировании агломератов | Процесс основан на сухом уплотнении |
| Причина роста частиц | Постепенное наслоение материала | Формирование компактата с последующим дроблением |
Выбор подхода зависит от свойств сырья, требований к продукту и принятой технологической схемы. Нельзя оценивать один метод только по внешнему размеру гранул: важны плотность, прочность, способность выдерживать последующую обработку и стабильность распределения фракций.
Как проверяют устойчивость процесса грануляции
Проверка барабанной грануляции начинается не с одной характеристики готовой гранулы, а с анализа всей цепочки. Инженеры оценивают движение материала, состояние слоя, распределение размеров частиц и влияние возврата мелкой фракции. Причина отклонения часто находится не в одном параметре, а в сочетании нескольких факторов.
При диагностике обычно рассматривают следующие признаки:
- Изменение доли мелкой и крупной фракции относительно ожидаемого распределения.
- Разницу между поведением свежего сырья и материала после возврата в цикл.
- Изменение структуры гранул при транспортировке или последующей обработке.
- Соответствие фактической схемы линии данным технической документации оборудования.
Если меняется состав сырья или его физические свойства, прежние настройки могут потребовать повторной проверки. Модельные режимы работы не являются универсальными: допустимые нагрузки, размеры оборудования и интервалы контроля определяются техническим листом конкретной установки.
Причинная связь между составом, движением и качеством гранул
Качество грануляции формируется последовательностью событий. Сначала частицы должны получить достаточное количество контактов внутри движущегося слоя. Затем жидкость должна обеспечить временное соединение, а последующая обработка должна закрепить полученную структуру. Нарушение любого этапа отражается на конечных свойствах продукта.
Именно поэтому барабанная грануляция рассматривается как управляемый процесс роста частиц, а не как простое перемешивание. Механика оборудования, свойства материалов и работа контура возврата связаны между собой: изменение одного элемента меняет поведение всей системы.
