Нестабильный размер гранул после агломерации — это результат изменения баланса между образованием новых агломератов, их ростом, разрушением и возвратом материала в процесс. В барабанной или тарельчатой мокрой грануляции частицы соединяются не только за счёт механического контакта: важную роль играют жидкие мостики, распределение влаги в слое и количество мелкой фракции, которая участвует в наращивании гранул.
Диагностика такого отклонения требует смотреть не только на сам гранулятор. Изменение фракционного состава может появиться на разных участках маршрута: при подготовке сырья, в зоне агломерации, после сушки, при классификации или из-за изменения количества возвратного материала. Поэтому первый вопрос — не «что сломалось», а «на каком этапе изменился механизм формирования частиц».
Как формируется размер гранул в мокрой агломерации

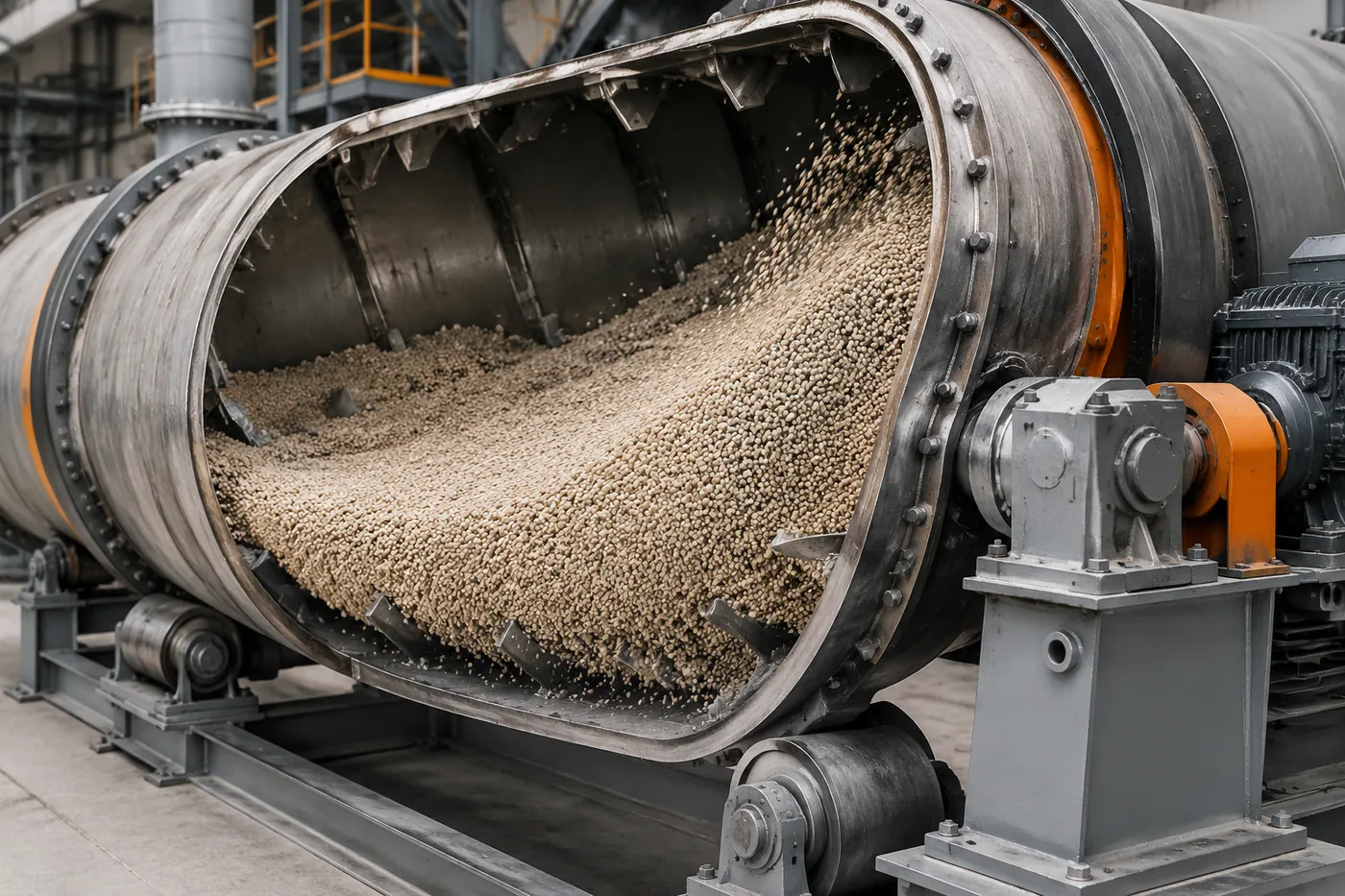

В мокром процессе гранула растёт постепенно. Вращение барабана создаёт движение слоя, в котором частицы сталкиваются и перемещаются относительно друг друга. Если на поверхности присутствует жидкая фаза, между частицами могут образовываться жидкостные мостики, удерживающие мелкие компоненты вместе. Последующие столкновения и наслоение материала увеличивают размер агломератов.
На распределение размеров влияет не один параметр, а сочетание нескольких факторов: свойства исходного порошка, количество и распределение мелкой фракции, особенности движения слоя, подача жидкости и работа последующих стадий разделения. Поэтому одинаковый внешний вид гранул может иметь разные причины происхождения.
Важно отличать этот механизм от сухого компактирования. При валковом процессе частицы сначала уплотняются давлением, затем компактат дробится и классифицируется. Там размер определяется поведением уплотнённого материала и последующим дроблением, а не ростом агломератов через жидкостные связи.
Инженерная заметка. Изменение крупности продукта — это изменение распределения частиц, а не только среднего размера. Две партии с одинаковым средним значением могут иметь разную долю мелочи и крупной фракции, что по-разному влияет на дальнейшее обращение материала.
Точки процесса, где меняется гранулометрия
При поиске причины удобно разделять линию на участки формирования и участки отбора. В зоне агломерации формируется новая структура гранул, а после неё оборудование классификации определяет, какая часть материала становится готовым продуктом, а какая возвращается в цикл.
| Участок | Возможное изменение | Что проверяют |
|---|---|---|
| Подготовка сырья | Изменение количества мелких частиц или их свойств | Стабильность подачи и характеристики исходного материала |
| Зона агломерации | Смещение роста гранул или увеличение разрушения | Движение слоя, равномерность увлажнения, поведение материала |
| Классификация | Изменение доли возврата | Разделение фракций и фактический состав потоков |
| Возвратный контур | Изменение нагрузки на агломерацию | Баланс мелкой и крупной фракции в цикле |
Конкретные размеры отверстий, производительность оборудования и допустимые диапазоны работы зависят от проекта линии и проверяются по технической документации конкретного оборудования. Универсальные значения для всех производств не существуют.
Почему возврат мелкой фракции влияет на размер гранул
Ретур, или возврат некондиционной фракции, является частью технологического баланса. Мелкие частицы возвращаются в процесс не просто как отходящий поток: они становятся материалом для дальнейшего роста гранул. При изменении количества возврата меняется состав слоя внутри гранулятора.
Если мелкой фракции становится значительно больше, условия роста могут смещаться. В одном случае увеличивается количество материала для наращивания, в другом — избыток мелочи может менять структуру слоя и характер столкновений. Если возврата становится меньше, процесс может получать недостаточно центров роста.
Поэтому увеличение или уменьшение среднего размера гранул нельзя автоматически связывать только с настройкой гранулятора. Сначала необходимо проверить, изменился ли сам поток возврата и как это отразилось на общей циркуляции материала.
Почему колебания размера не всегда означают неисправность
Грануляционные линии работают с природной изменчивостью сырья. Даже при стабильном оборудовании свойства порошков могут различаться: меняется способность частиц связываться, распределение размеров исходного материала и поведение влаги в слое.
Кроме того, система может реагировать на изменения постепенно. Например, изменение классификации способно через некоторое время изменить количество возврата, а уже затем повлиять на гранулометрический состав готового продукта. Поэтому поиск причины требует учитывать задержки между участками линии.
Признаком именно технического отклонения обычно считают не единичное изменение партии, а устойчивое смещение показателей вместе с изменением сопутствующих процессов. Проверка должна основываться на данных конкретной линии, а не на предположении о единственной причине.
Как построить проверку причин изменения фракционного состава
Диагностику удобно проводить от выхода продукта назад к зоне образования гранул. Такой подход помогает отделить проблему разделения от проблемы роста.
- Сначала сравнивают фактический фракционный состав продукта с предыдущими стабильными периодами.
- Затем проверяют, изменился ли поток возврата и его соотношение с основным материалом.
- После этого анализируют участок агломерации: характер движения слоя, равномерность поступления компонентов и признаки изменения поведения материала.
- Если причина не подтверждается, рассматривают подготовку сырья и последующие операции разделения.
Такая последовательность позволяет не заменять диагностику догадками. Например, увеличение крупной фракции может быть связано как с усилением роста гранул, так и с изменением эффективности классификации.
Какие различия важно учитывать между мокрой и сухой грануляцией
Мокрая агломерация и сухое компактирование имеют разные физические основы. В первом случае частицы объединяются через жидкие связи и последующее наращивание слоя. Во втором порошок уплотняется механическим воздействием, после чего материал проходит дробление и классификацию.
Из-за этого одинаковый внешний признак — изменение размера частиц — может иметь разные причины. Для мокрого процесса важны жидкостные мостики, движение слоя и баланс возврата. Для компактирования — свойства уплотнённого материала и поведение компактата после выхода из зоны давления.
Разделение этих механизмов важно при анализе отклонений: методы проверки, которые применимы к одному маршруту, не переносятся автоматически на другой.
Какие данные помогают подтвердить причину
Надёжная проверка строится на сопоставлении нескольких наблюдений. Одного измерения размера гранул недостаточно, поскольку оно показывает результат, но не объясняет механизм.
Полезно сравнивать изменение гранулометрии с состоянием возвратного потока, характеристиками исходного материала и поведением отдельных стадий линии. При необходимости используют данные технологического контроля и документацию оборудования. Если точные режимы или ограничения не указаны производителем, их нельзя переносить из другой установки.
Изменение размера гранул после агломерации — это задача поиска точки, где нарушился баланс роста, разрушения и возврата. Такой подход позволяет отличить естественные колебания процесса от устойчивого отклонения и проверять причины последовательно.
