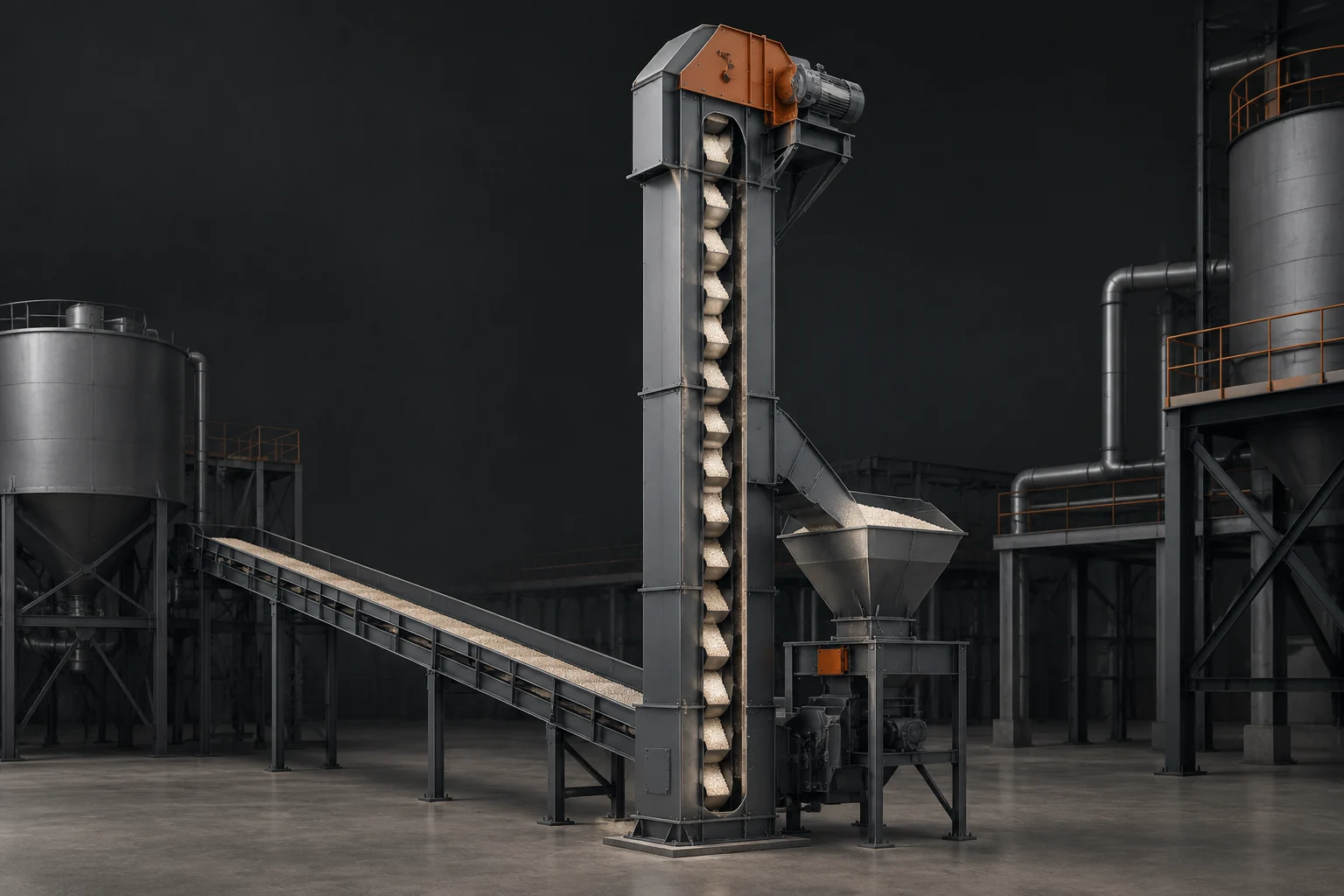

Нория используется на линиях производства удобрений как средство вертикального перемещения сыпучего продукта между технологическими участками. В отличие от ленточных и шнековых транспортёров, она не просто перемещает материал: гранулы многократно захватываются, поднимаются, разгружаются и снова контактируют с элементами оборудования.
Именно повторяемость этих циклов делает норию чувствительным участком для контроля качества гранул. Если продукт поступает с недостаточной механической прочностью, имеет нестабильную форму или транспортный узел работает вне предусмотренных условий, возрастает риск образования мелочи и пыли.
Как движение в нории влияет на состояние гранул
Основной рабочий элемент нории — цепь или лента с закреплёнными ковшами, которые забирают материал в нижней части и перемещают его вверх. Во время движения гранулы испытывают несколько видов механического воздействия: захват ковшом, давление соседних частиц, столкновение при разгрузке и контакт с поверхностями оборудования.
При этом повреждение редко возникает из-за одного фактора. Обычно действует сочетание свойств продукта и условий транспортирования. Например, гранулы с хорошей прочностью могут сохранять форму при подъёме, но разрушаться при резком изменении траектории выгрузки, если образуется зона ударного контакта.
Инженерная заметка: при диагностике нории важно оценивать не только сам транспортёр, но и состояние продукта до входа в него. Оборудование может быть исправным, но переносить последствия недостаточной прочности гранул после предыдущих операций.
Какие особенности нории определяют контакт с продуктом
На характер воздействия влияют конструкция ковшей, скорость движения, способ загрузки и разгрузки, а также соответствие оборудования свойствам материала. Универсального режима для всех удобрений не существует: параметры транспортирования проверяют по технической документации конкретной системы и характеристикам продукта.
Особое значение имеет зона загрузки. Если поток материала поступает неравномерно, часть гранул может подвергаться дополнительному давлению и дроблению ещё до начала подъёма. Переполнение ковшей также меняет характер контакта: материал начинает сильнее взаимодействовать не только с ковшом, но и с соседними слоями продукта.
В верхней части нории критичной становится разгрузка. При неправильном распределении потока увеличивается количество столкновений между гранулами и элементами оборудования. Это может проявляться ростом мелкой фракции после транспортировки.
Почему вертикальный подъём требует контроля продукта
Гранула удобрения проходит через несколько технологических этапов до попадания в транспортную систему. Её свойства зависят от состава, способа формирования, последующей обработки и условий обращения. Нория не создаёт исходную слабость материала, но способна проявить её.
Например, частицы с неоднородной структурой или повышенной хрупкостью могут выдерживать кратковременное перемещение, но разрушаться при многократных контактах. Поэтому при поиске причины необходимо сравнивать состояние продукта до и после прохождения нории.
Также важно учитывать, что повреждение гранул отличается от пыления из-за других причин. Если материал уже содержит значительное количество мелкой фракции после предыдущего этапа, нория может только переносить этот результат дальше по линии.
Признаки проблемы в узле вертикального подъёма
Диагностика начинается с наблюдения за изменением продукта и условий работы оборудования. Один отдельный признак не всегда указывает на конкретную неисправность, поэтому требуется проверка нескольких гипотез.

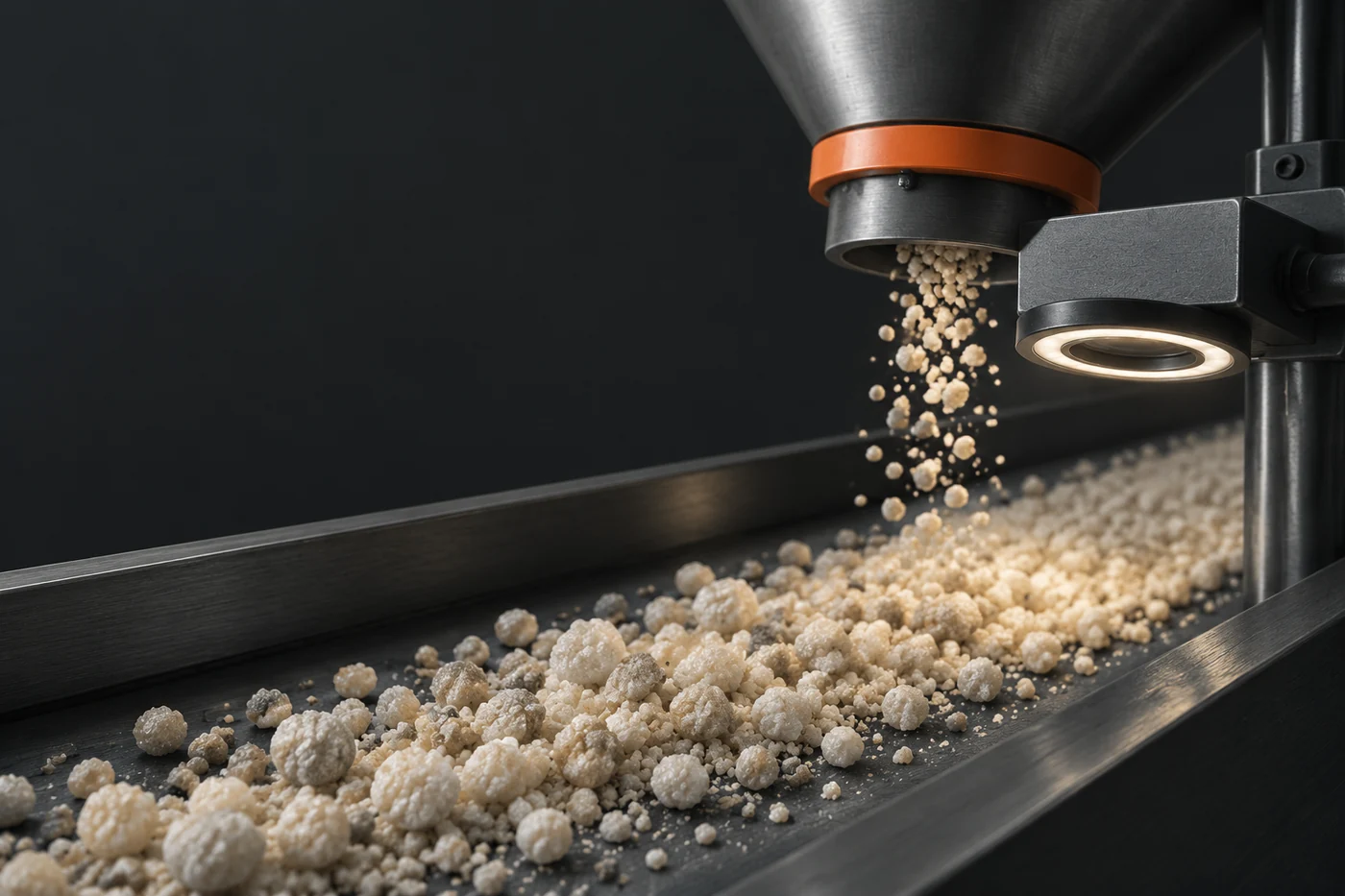

- Увеличение количества мелкой фракции после прохождения нории по сравнению с входным материалом.
- Рост пылеобразования в зоне загрузки или разгрузки транспортёра.
- Неравномерная подача материала в последующий технологический участок.
- Следы нестабильного движения, перегрузки или нарушения подачи продукта в рабочую зону.
- Различия в качестве гранул из разных потоков одной линии.
После выявления признаков проверяют последовательность движения материала: где именно появляется повреждение, до какого участка сохраняется качество и меняется ли состояние гранул при обходе конкретного оборудования.
Как отличить повреждение в нории от проблем других участков
Транспортная линия обычно соединяет несколько процессов, поэтому источник дефекта может находиться не в самой нории. Гранулы могут потерять прочность ещё при формировании, сушке, охлаждении, покрытии или хранении.
| Участок проверки | Что анализируют | Чем отличается от проблемы нории |
|---|---|---|
| Грануляция | Форма и исходная прочность частиц | Дефекты появляются до транспортирования |
| Покрытие и обработка | Состояние поверхности гранул | Изменения связаны с характеристиками обработки |
| Нория | Изменение качества между входом и выходом | Повреждение связано с циклом подъёма и разгрузки |
| Хранение | Слеживание и изменение структуры материала | Проблема проявляется после транспортировки |
Такой подход позволяет не менять настройки транспортёра без подтверждения причины. Если дефект формируется раньше, корректировка только нории не устранит источник проблемы.
Что учитывать при проверке работы нории
Практическая диагностика строится вокруг сравнения входного и выходного состояния продукта, а также анализа движения материала внутри узла. Проверяют не только механическую часть оборудования, но и соответствие условий эксплуатации характеристикам гранул.
Ключевыми вопросами становятся: меняется ли гранулометрический состав после подъёма, где возникает дополнительная мелочь, зависит ли проблема от загрузки и проявляется ли она постоянно или только при определённых режимах работы.
Свойства удобрений могут заметно отличаться: форма частиц, влажность, сыпучесть и склонность к разрушению влияют на поведение материала при транспортировании. Поэтому любые значения скорости, производительности или допустимых нагрузок должны приниматься по технической документации конкретного оборудования и подтверждаться наблюдениями на линии.
Почему диагностика нории начинается с причин, а не с регулировки
Повреждение гранул при вертикальном подъёме — это результат взаимодействия продукта и оборудования. Нория может усиливать уже существующую слабость материала или создавать условия для дополнительного разрушения при неправильной организации движения потока.
Поэтому эффективная проверка начинается с построения цепочки событий: каким продукт поступает в транспортёр, какие контакты проходит внутри нории и где меняется его состояние. Такой анализ позволяет отделить особенности самого материала от особенностей транспортной системы и выбрать направление дальнейшей проверки.
