Охлаждение гранулированных удобрений в барабанном аппарате — это управляемый теплообмен между движущимся слоем твёрдого материала и газовым потоком. Ошибка в понимании этого процесса часто возникает из-за упрощённой схемы: будто достаточно подать холодный воздух на горячие гранулы. На практике эффективность определяется тем, насколько равномерно каждая порция продукта попадает в зону контакта с газом.

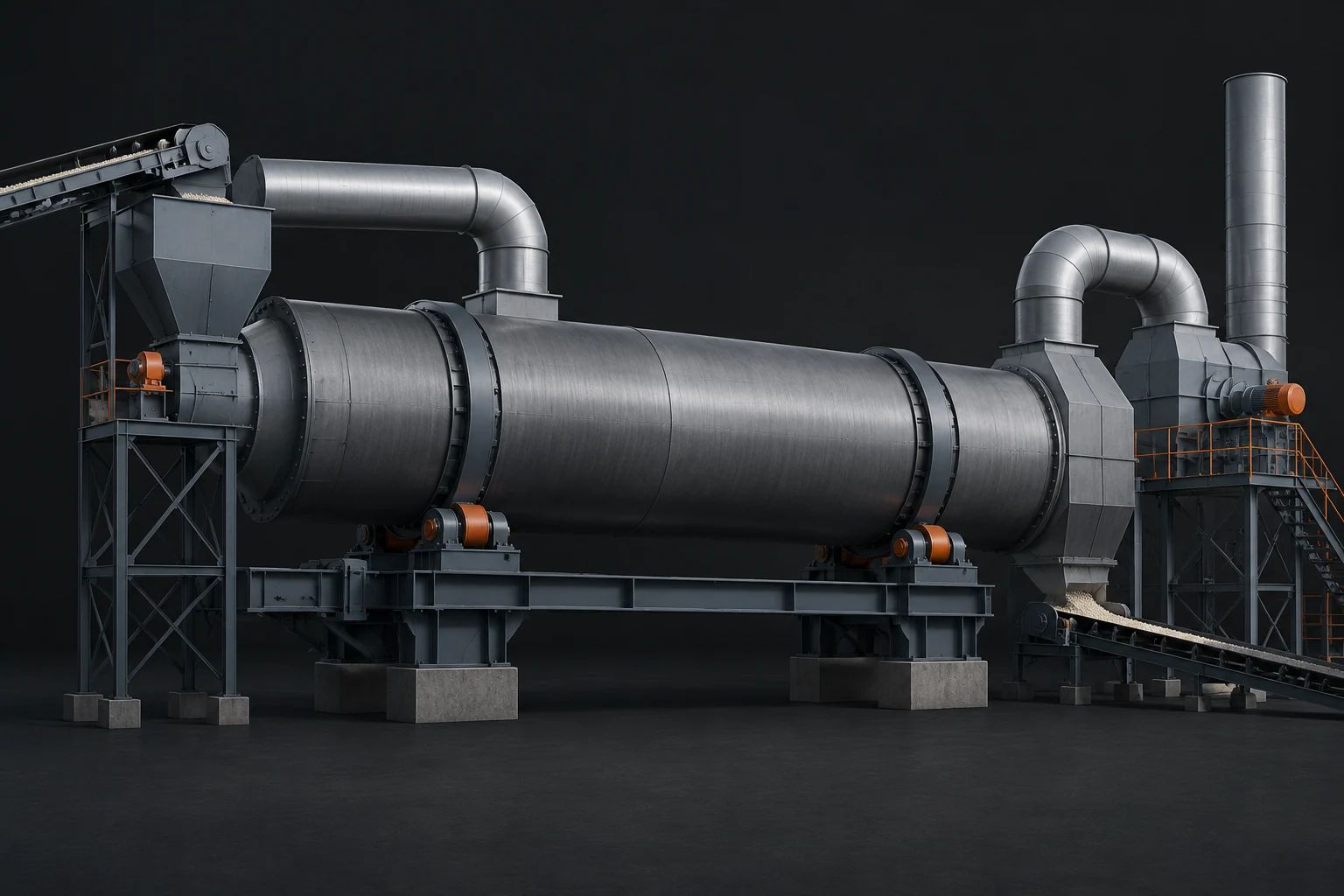

Барабан одновременно выполняет две задачи. Газовый контур переносит тепло от гранул, а вращающийся корпус с внутренними лопатками изменяет положение материала внутри аппарата. Эти два механизма работают вместе: поток без правильного движения слоя может проходить по наиболее свободным участкам, а хорошее перемешивание без достаточного газового контакта не обеспечит нужной отдачи тепла.
Путь тепла от гранулы к газовому потоку
Гранула поступает в охладитель с повышенной температурой после предыдущих стадий обработки. Внутри барабана она контактирует с газом, который имеет более низкую температуру. Тепло передаётся от поверхности гранулы к окружающему газу, после чего нагретый поток выводится из аппарата.
Скорость такого процесса зависит не только от разницы температур. Важны площадь контакта, продолжительность нахождения материала в зоне обмена, состояние поверхности гранул и распределение слоя. Если часть продукта движется плотным комком, внутренние участки такого скопления хуже взаимодействуют с газом, чем отдельные свободно перемещающиеся частицы.
Охлаждение не означает полное удаление влаги. Влага может присутствовать в продукте после разных стадий производства, а задача охладителя заключается прежде всего в снижении температуры. Удаление влаги относится к другим операциям и не должно автоматически связываться с работой охлаждающего барабана.
Как барабанные лопатки меняют движение слоя

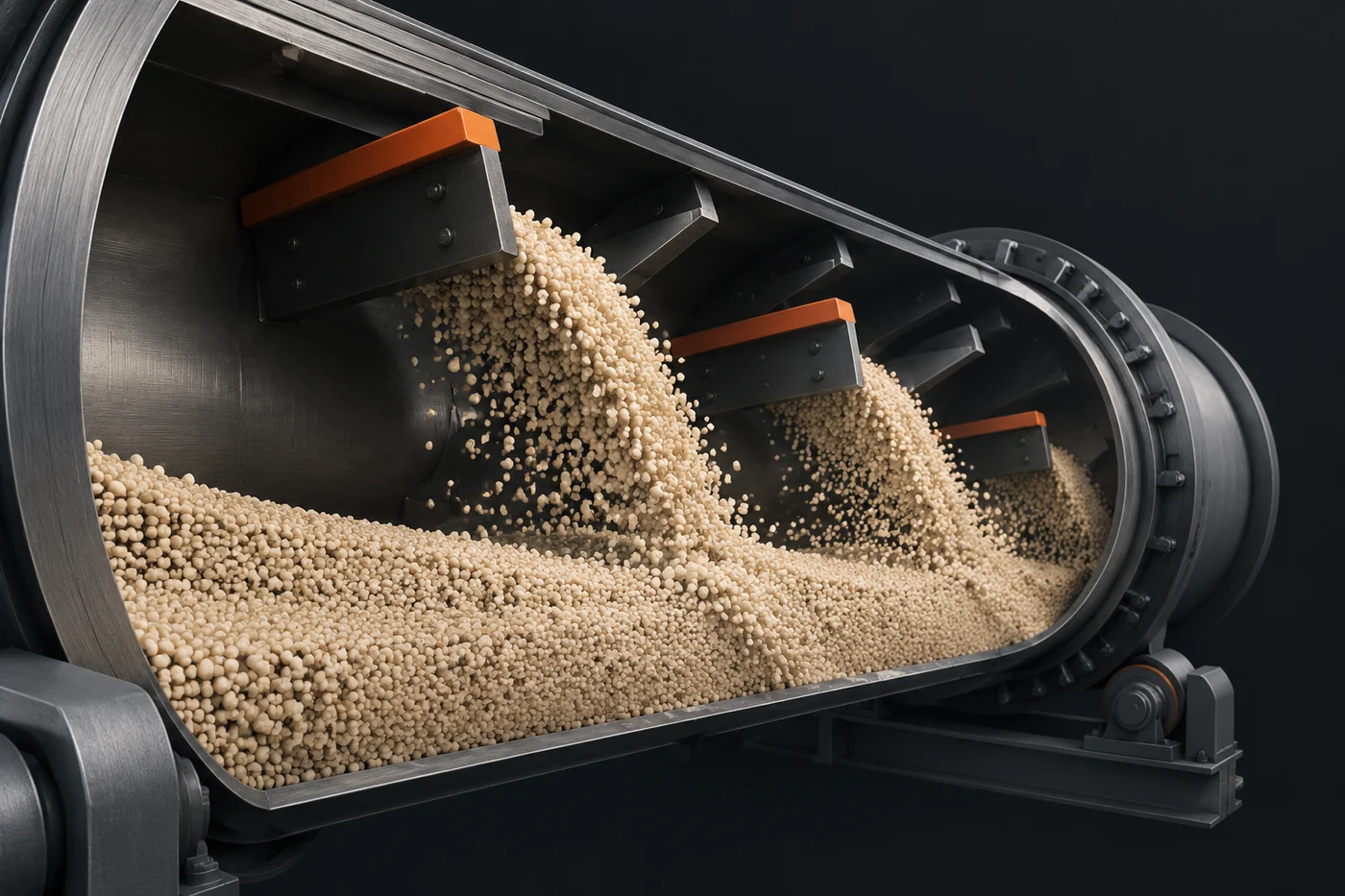

Внутренние элементы барабана, включая подъёмные лопатки, формируют траекторию движения гранул. При вращении часть материала поднимается на определённую высоту и затем пересыпается обратно в нижнюю часть барабана. Такое перемещение увеличивает площадь поверхности, доступную для контакта с газом.
Работа лопаток влияет на несколько параметров одновременно:
- равномерность распределения гранул по сечению барабана;
- частоту обновления поверхности слоя, доступной для теплообмена;
- склонность материала собираться в неподвижные зоны;
- характер движения разных фракций внутри одного потока.
При недостаточном перемешивании газ может преимущественно проходить через отдельные каналы в слое. При слишком интенсивном подъёме материала меняется механическая нагрузка на гранулы и характер их столкновений. Поэтому конструкция внутренних элементов подбирается не отдельно от продукта, а с учётом его физических свойств.
Инженерная заметка. Рабочие параметры барабана — скорость вращения, размеры внутренних элементов, производительность и характеристики газового потока — зависят от конкретного оборудования и материала. Если отсутствуют паспортные данные, их нельзя заменять универсальными значениями: проверка выполняется по технической документации аппарата.
Почему равномерное омывание потоком определяет результат
Газовый поток должен распределяться по объёму аппарата так, чтобы разные участки слоя получали сопоставимые условия теплообмена. Неравномерность приводит к тому, что часть гранул охлаждается быстрее, а часть сохраняет более высокую температуру.
Такая ситуация может проявляться не сразу. После выгрузки продукт может иметь неодинаковое состояние по температуре или склонность к изменению свойств при дальнейшем хранении. Причина может быть связана не только с самим газовым контуром, но и с движением материала внутри барабана.
При анализе работы охладителя обычно рассматривают несколько групп признаков: температуру продукта на входе и выходе, устойчивость потока материала, распределение гранул по траекториям движения и состояние готового продукта. Один показатель без связи с остальными не даёт полной картины.
Материал гранул меняет механику охлаждения

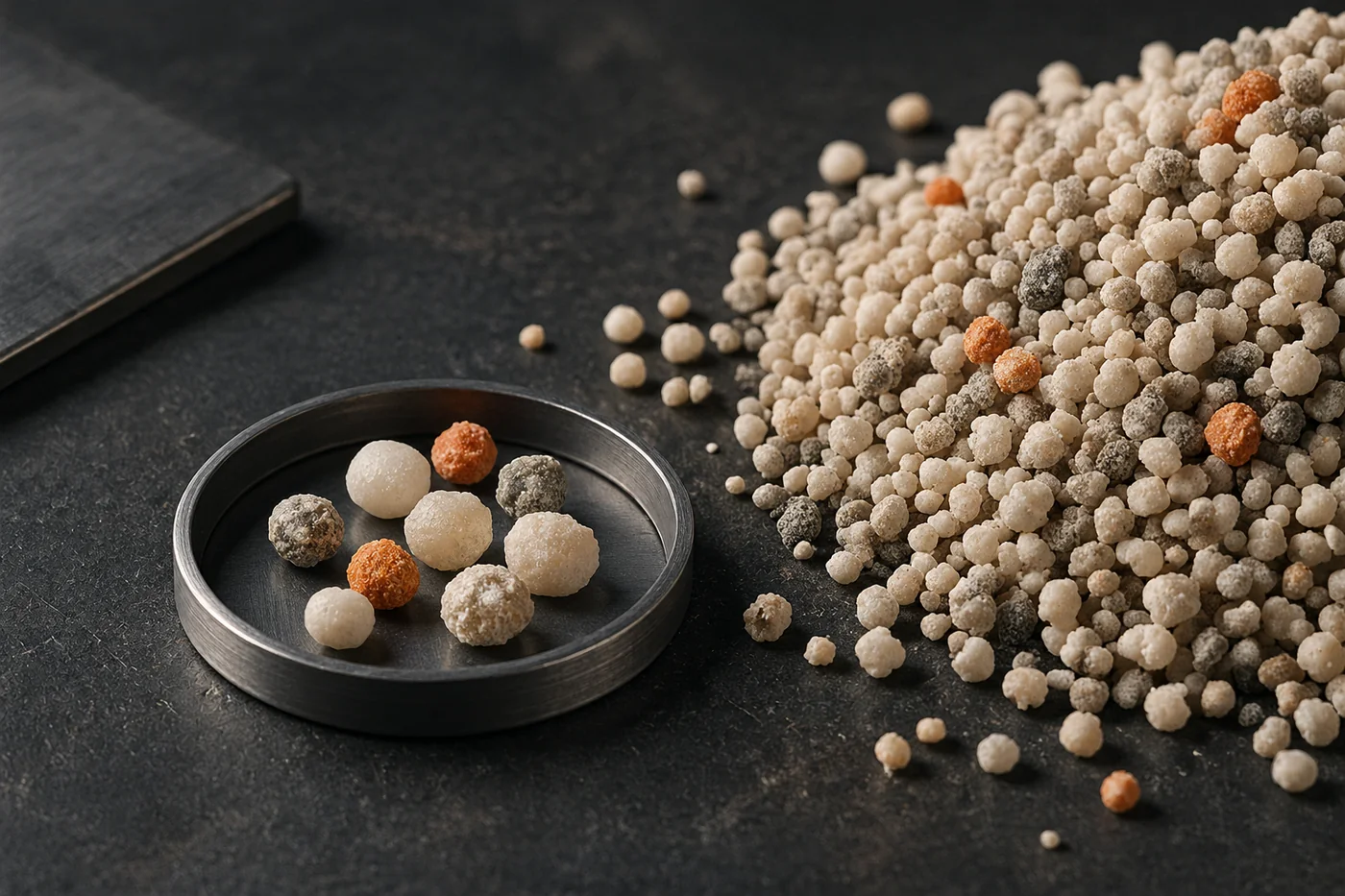

Одинаковая схема движения не означает одинаковый результат для разных продуктов. Гранулы отличаются плотностью, размером, прочностью поверхности и поведением при столкновениях. Эти свойства влияют на то, насколько легко материал перемещается лопатками и насколько эффективно обновляется поверхность контакта.
| Фактор | Как влияет на охлаждение | Что проверяют |
|---|---|---|
| Размер и распределение гранул | Меняют движение слоя и площадь контакта с газом | Равномерность фракции и поведение материала в аппарате |
| Прочность гранул | Влияет на устойчивость при пересыпании | Состояние продукта после прохождения барабана |
| Поверхностные свойства | Определяют взаимодействие с влагой и покрытиями | Соответствие требованиям процесса |
Именно поэтому параметры одного барабанного охладителя нельзя переносить на другую линию без проверки. Даже близкие по составу продукты могут иметь различное поведение из-за отличий в технологии формирования гранул.
Связь охлаждения с покрытием и слёживаемостью
После охлаждения некоторые продукты проходят дополнительные стадии обработки, включая нанесение покрытия. Покрытие может снижать склонность материала к слёживанию, но оно не заменяет контроль температуры, влажности, свойств гранул и условий хранения.
Если гранулы поступают на последующие операции с неоднородной температурой, это может влиять на стабильность дальнейшей обработки. Поэтому охлаждающий барабан рассматривают как часть общей технологической цепочки, а не как изолированный узел.
Как проверяют работу охладителя по физической картине процесса
Диагностика начинается с проверки логики движения материала и газа. Инженерная оценка строится не вокруг одного значения температуры, а вокруг вопроса: получают ли все участки продукта сопоставимый контакт с охлаждающим потоком.
Последовательность проверки обычно включает анализ документации оборудования, наблюдение за стабильностью подачи материала, оценку распределения продукта после аппарата и сопоставление результатов с требованиями конкретной технологии. При отсутствии точных данных производителя любые размеры, нагрузки или режимы должны рассматриваться только как учебные ориентиры, а не как рабочие настройки.
Газовый поток и движение гранул в барабанном охладителе образуют единую систему. Поток передаёт тепло, а механика барабана обеспечивает доступ материала к этому потоку. Только совместная работа этих элементов определяет, насколько равномерно проходит охлаждение.
