После выхода материала из зоны сушки работа аппарата не заканчивается вместе с вращением барабана. Удаление влаги зависит не только от контакта гранул с горячей средой внутри корпуса, но и от того, как организован путь газового потока. Газовый тракт объединяет участок движения теплоносителя, зоны передачи тепла, удаления паров влаги и отвода отработанного газа. Его состояние влияет на технологический баланс линии так же, как движение материала влияет на время пребывания гранул.

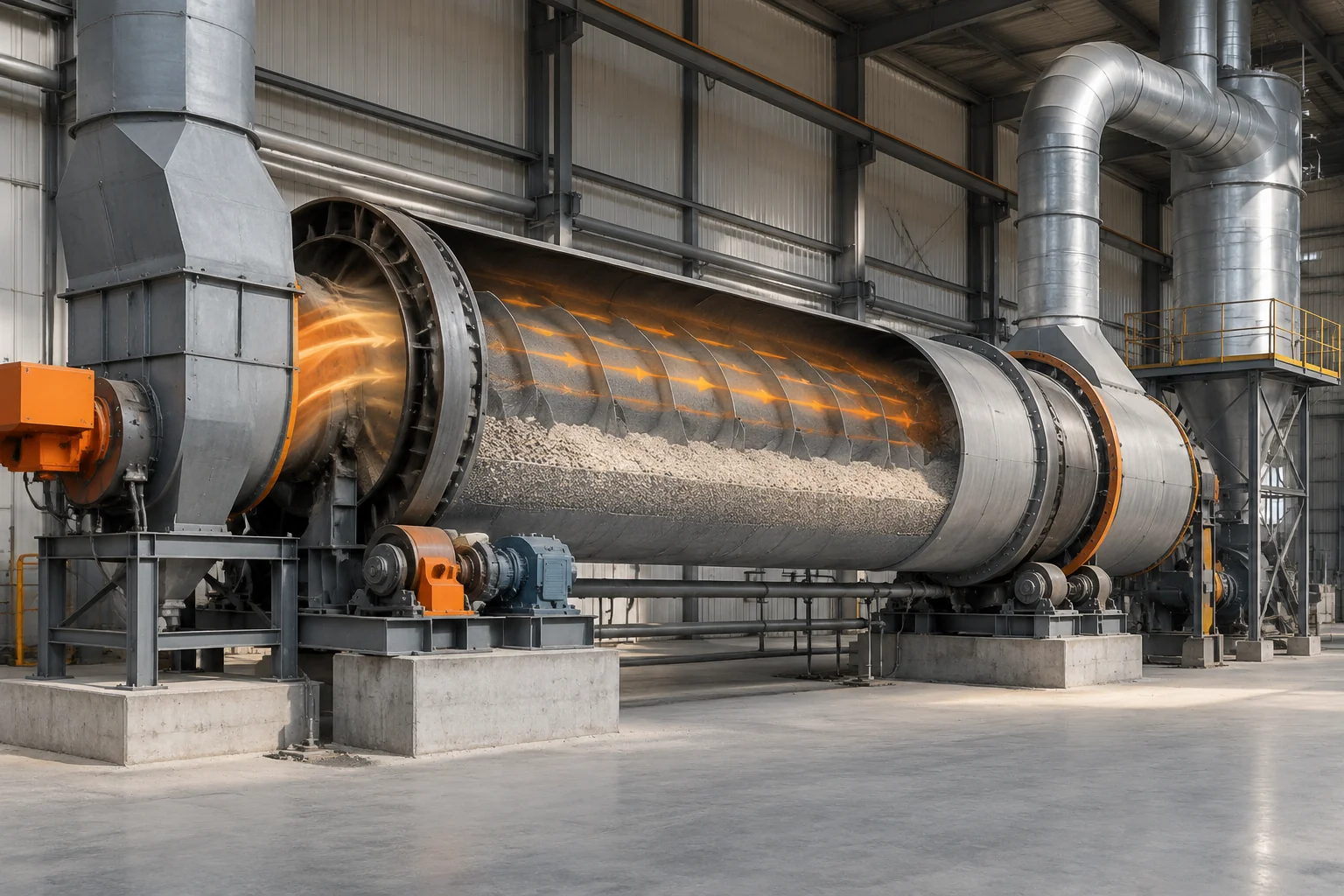

Газовый тракт как отдельная часть сушильного процесса
В барабанной сушке материал и газ движутся одновременно, но выполняют разные функции. Гранулы являются объектом обработки: из них необходимо удалить избыточную влагу. Газовый поток переносит энергию и принимает испарившуюся влагу. Поэтому оценка сушильной линии требует разделения двух движений: перемещения твёрдой фазы и движения газовой среды.

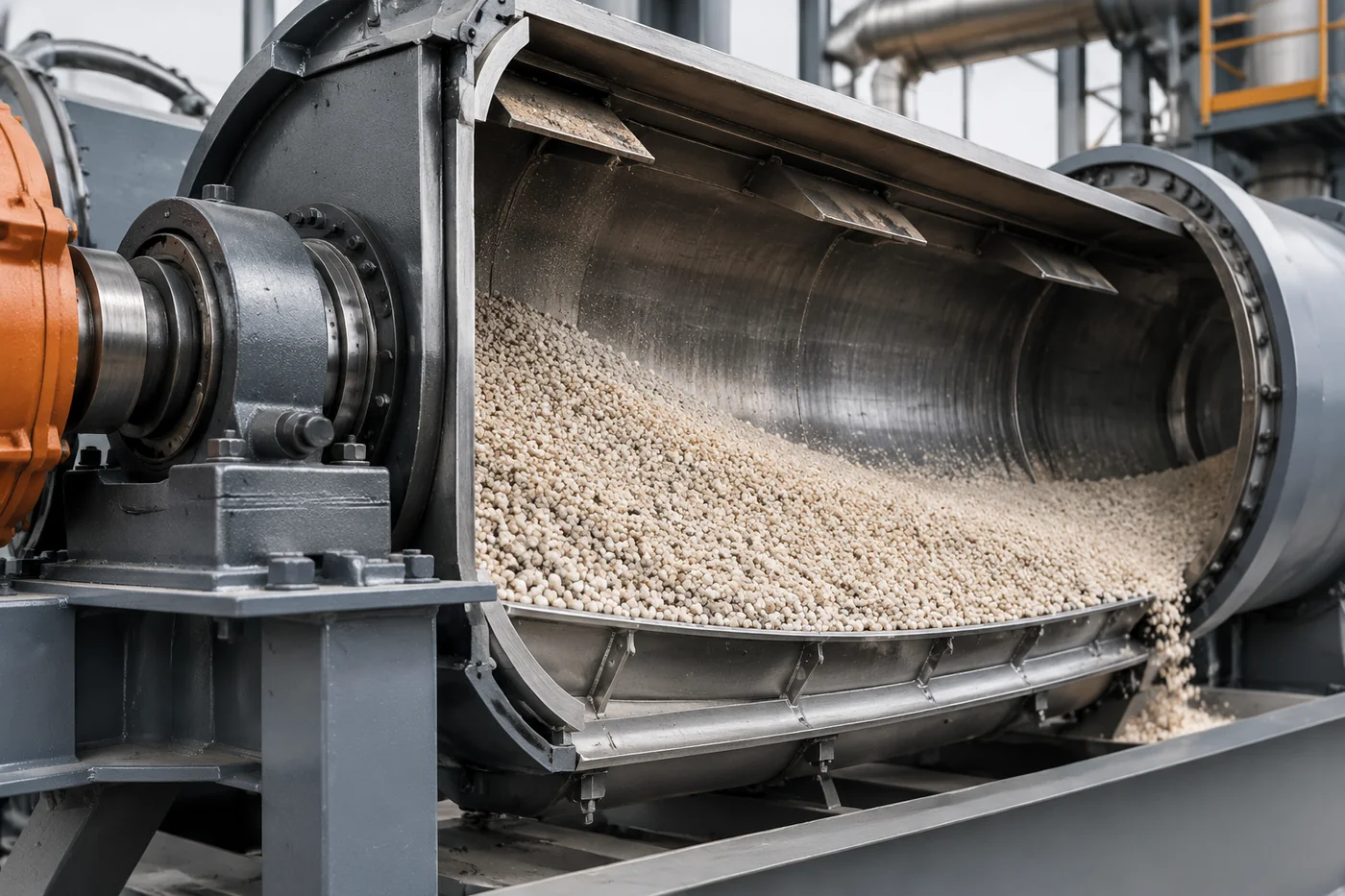

Внутри барабана лопатки поднимают и распределяют материал по сечению, увеличивая площадь контакта с газом. Одновременно газ проходит через свободное пространство между частицами и уносит водяной пар. Если рассматривать только путь гранул, можно не заметить причины изменения эффективности сушки, связанные с распределением потока воздуха.

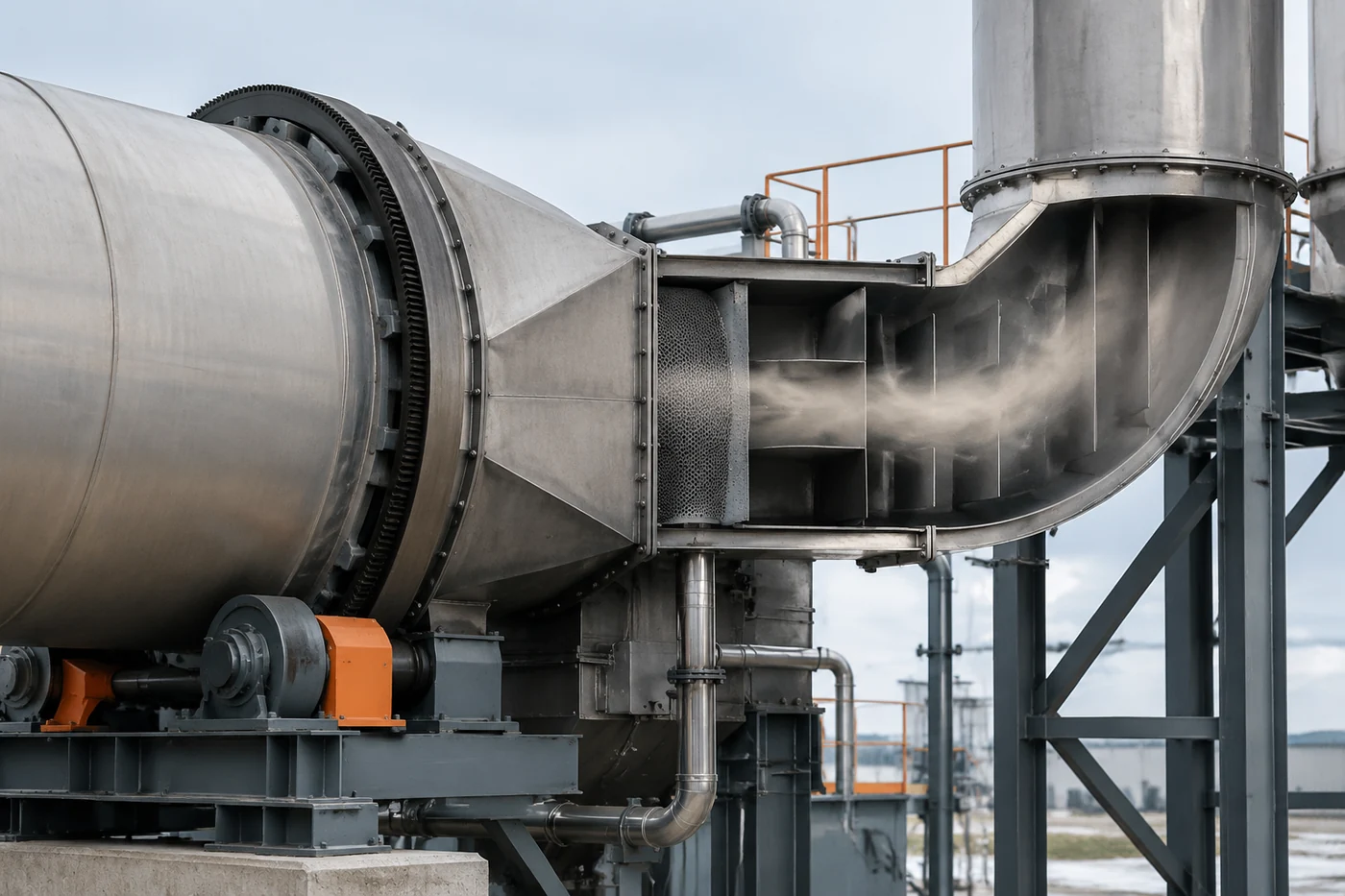

Газовый тракт включает не только сам барабан, но и связанные с ним участки перемещения газа. Их задача — обеспечить стабильное прохождение теплоносителя через рабочую зону и удаление влажного газа после контакта с материалом. Конкретная схема зависит от конструкции оборудования и проверяется по технической документации конкретной линии.
Как движение газа связано с удалением влаги
Сушка основана на тепло- и массообмене. Сначала газ передаёт энергию поверхности материала, затем влага испаряется и переходит в газовую фазу. Для продолжения процесса необходимо удалять насыщенный влагой газ из зоны контакта. Если движение газа нарушено, меняется способность среды принимать новый объём влаги.
Важен не только сам факт подачи газа, но и его распределение. Неравномерный поток может приводить к тому, что часть материала получает недостаточный контакт с сушильной средой, а другая часть подвергается более интенсивному воздействию. Поэтому при анализе тракта рассматривают направление движения, равномерность прохождения и соответствие потока конструкции аппарата.
Инженерная заметка. Любые значения расхода газа, температуры, скорости движения или времени пребывания являются параметрами конкретного оборудования. Если в документации линии нет точных данных, их не переносят из другой установки, а проверяют по техническому листу производителя и фактической схеме.
Прямоток и противоток: различия подходов
В сушильных барабанах применяются разные варианты организации движения газа относительно материала. При прямоточном движении газ и материал идут в одном направлении. При противоточном — навстречу друг другу. Выбор схемы связан с особенностями продукта, требуемым распределением тепла и конструкцией линии.
Прямоточная схема позволяет организовать контакт материала с более интенсивным сушильным воздействием в начале пути, когда влажность обычно выше. Противоточная схема меняет характер контакта: материал в конце пути может встречаться с газом, который уже прошёл через основную зону удаления влаги. Конкретные преимущества зависят от свойств сырья и конструкции оборудования, поэтому одна схема не является универсально лучшей.
При сравнении схем важно учитывать не только направление движения. Анализируют:
- как распределяется газ по рабочему объёму барабана;
- насколько равномерно материал контактирует с сушильной средой;
- как изменяется влажность газа по длине тракта;
- соответствует ли фактическая работа оборудования проектной конфигурации.
Почему газовый поток является частью технологического баланса
Технологический баланс сушильной линии складывается из нескольких взаимосвязанных процессов. Материал поступает с определённой влажностью, получает тепло, отдаёт часть влаги газу, а затем покидает аппарат с изменёнными свойствами. Газовый тракт обеспечивает перенос удалённой влаги за пределы зоны сушки.
Если поток газа недостаточен для конкретной конструкции, может снижаться способность системы удалять пар. Если поток распределён неправильно, появляется риск неодинакового воздействия на разные участки материала. При этом причины изменения качества продукта могут находиться не в самом барабане, а в организации движения газовой среды.
Такой подход особенно важен для линий, где сушильный барабан является частью последовательной цепочки оборудования. Изменение одного участка может отражаться на следующих операциях, например на охлаждении или подготовке продукта к дальнейшему обращению.
Как проверяют газовый тракт без смешения с анализом гранул
Проверка газового тракта начинается с определения его роли в конкретной линии. Сначала изучают схему движения газа и сопоставляют её с конструкцией сушильного оборудования. Затем оценивают признаки работы системы: стабильность процесса, соответствие продукта заданным требованиям и отсутствие неожиданных изменений режима.
При этом нельзя заменять анализ газового потока анализом движения гранул. Для материала важны распределение по барабану, подъём лопатками, столкновения и время пребывания. Для газа важны направление движения, перенос тепла и удаление влаги. Эти процессы связаны, но диагностируются разными признаками.
При разборе отклонений полезно использовать последовательность:
- уточнить фактическую схему газового тракта и состав оборудования;
- сравнить наблюдаемое поведение линии с предусмотренной конструкцией;
- отделить признаки, связанные с движением газа, от признаков, связанных со свойствами материала;
- проверить выводы по технической документации конкретной установки.
Ограничения анализа сушильного газа
Газовый тракт нельзя рассматривать изолированно от свойств обрабатываемого материала. Размер частиц, склонность к слёживанию, начальная влажность и состав сырья влияют на то, как проходит процесс. Особенно осторожного подхода требуют органические материалы: сама операция сушки не означает автоматического подтверждения санитарных свойств продукта.
Также нельзя переносить параметры одного сушильного барабана на другое оборудование без проверки. Даже аппараты с похожим назначением могут отличаться конструкцией внутренних элементов, схемой движения газа и требованиями к продукту.
Корректный анализ газового тракта начинается с понимания причинной связи: газ переносит тепло и влагу, материал принимает это воздействие, а результат определяется их совместным движением в рамках конкретной конструкции.
