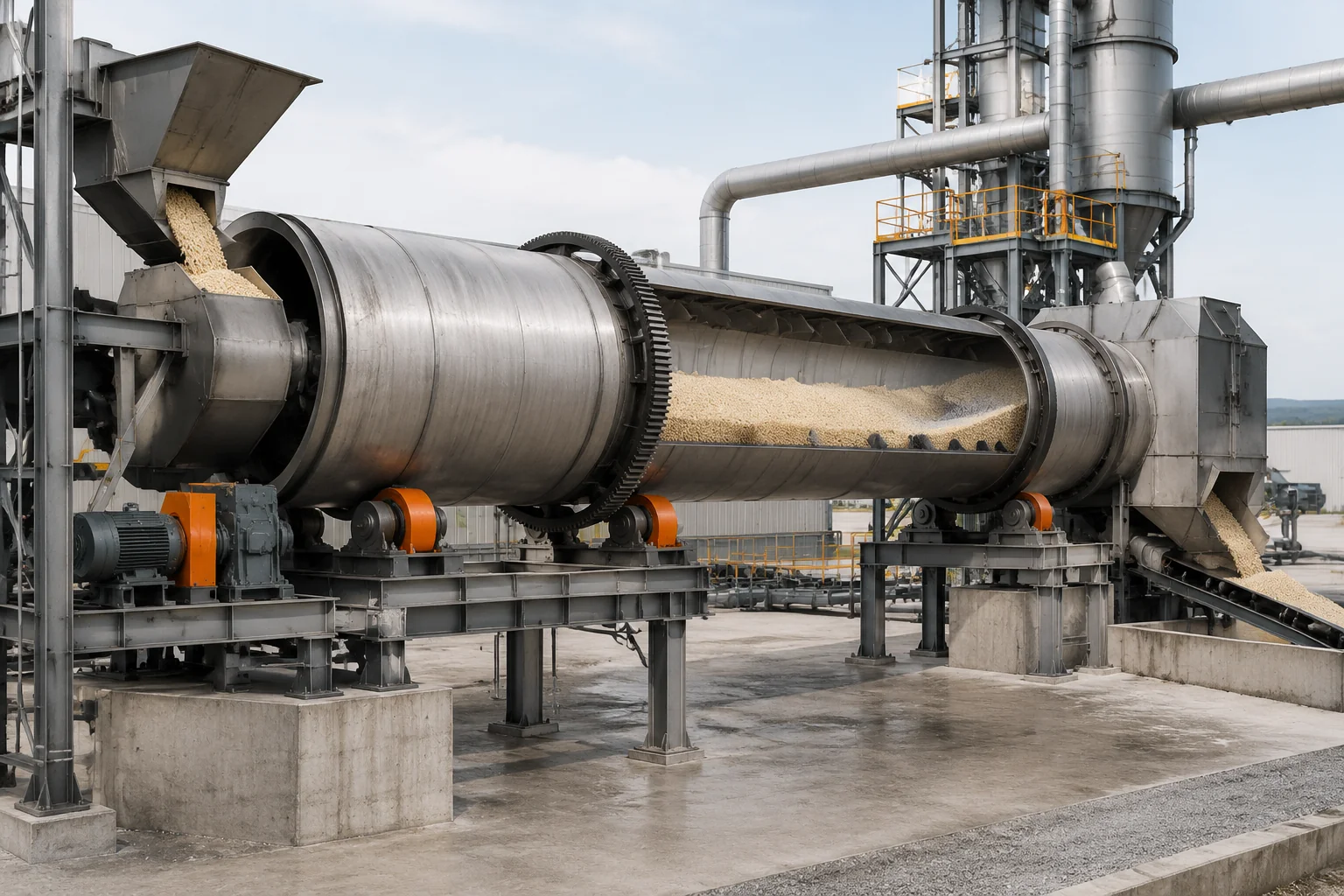

Время пребывания гранул в сушильном барабане — это продолжительность пути отдельной частицы от точки загрузки до выхода из аппарата. Для технологической диагностики этот параметр важен потому, что сушильный барабан работает не как обычный транспортёр: гранулы постоянно поднимаются, пересыпаются, контактируют с газовым потоком и меняют положение внутри вращающегося корпуса.
Если часть материала проходит путь быстрее ожидаемого, она может выйти с другой остаточной влажностью, чем частицы, задержавшиеся дольше. Поэтому анализ времени пребывания используют вместе с данными по влажности, состоянию слоя материала и механике барабана. Само по себе увеличение или уменьшение времени не является универсальным способом улучшить процесс: сначала нужно понять причину изменения.
Почему время пребывания определяет качество сушки
Внутри сушильного барабана гранулы получают тепловую энергию от движущегося газового потока. Одновременно из материала удаляется влага. Для этого частица должна находиться в аппарате достаточно долго и многократно контактировать с горячей газовой средой.
Распределение времени пребывания всегда имеет разброс. Одни гранулы могут двигаться ближе к центральной части потока, другие чаще контактируют с внутренней поверхностью барабана и элементами подъёма. На итоговую картину влияет не только средняя продолжительность прохождения, но и наличие слишком быстрых или слишком медленных участков движения.
При анализе сушилки рассматривают не только вопрос «сколько минут материал находится внутри», но и вопрос «какой путь он проходит». Две частицы с одинаковым временем выхода могут иметь разную историю контакта с газом и различную степень прогрева.
Инженерная заметка. Время пребывания — это характеристика движения материала внутри аппарата. Для конкретной сушилки его оценивают по конструкции барабана, заполнению, свойствам гранул и данным технологического контроля. Паспортные значения одного оборудования нельзя автоматически переносить на другую установку.
Как механика барабана меняет путь гранул

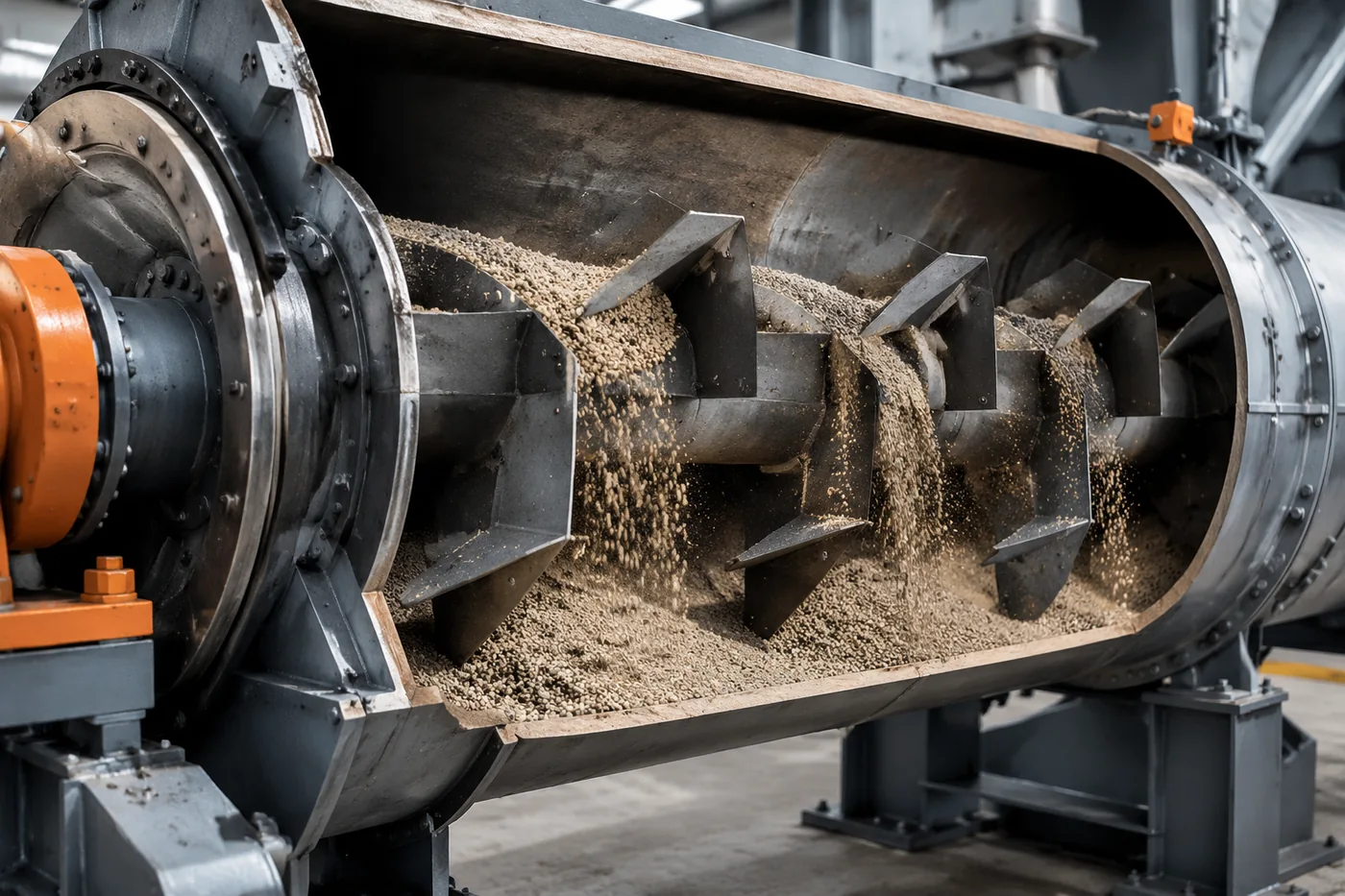

Главный элемент, влияющий на движение материала, — внутреннее оснащение барабана. Лопатки поднимают слой гранул и создают эффект пересыпания. Благодаря этому увеличивается контакт поверхности частиц с газовым потоком.
Форма, расположение и состояние лопаток определяют, насколько равномерно материал распределяется по сечению аппарата. Если подъём материала становится менее эффективным, гранулы могут двигаться более плотным слоем и хуже обмениваться теплом с газом. Если пересыпание становится чрезмерным, меняется траектория движения и увеличивается вероятность неодинакового времени прохождения.

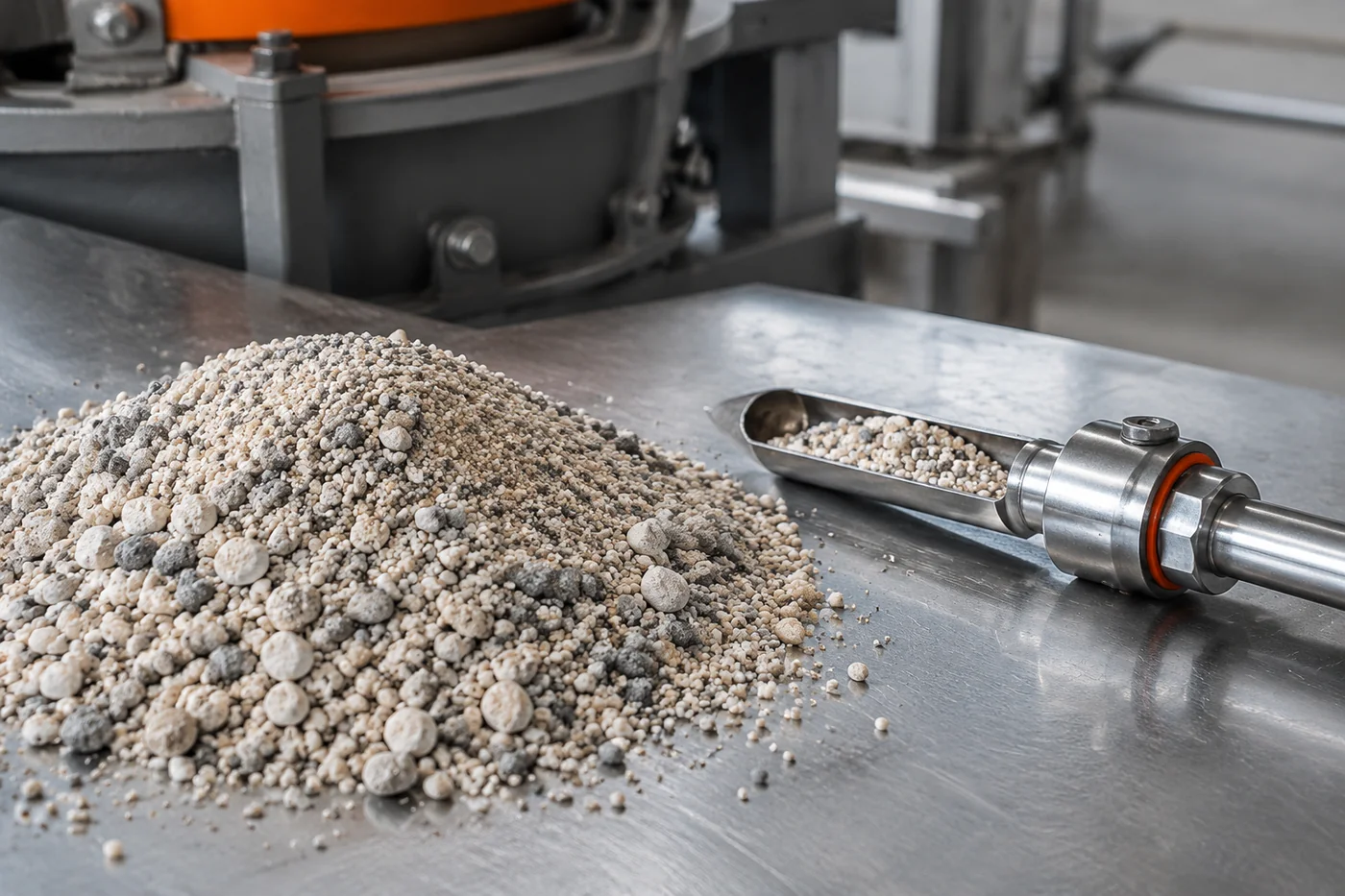

На поток также влияют свойства самого материала. Крупные и плотные гранулы обычно имеют другую траекторию по сравнению с мелкой фракцией. Влажные частицы могут легче объединяться, изменяя структуру слоя. Поэтому одинаковая механическая настройка барабана не гарантирует одинаковое движение для разных видов сырья.
Какие данные нужны для анализа отклонений
Диагностика времени пребывания начинается не с изменения параметров, а со сбора наблюдений. Инженеру нужно сопоставить несколько групп данных, чтобы отделить проблему движения материала от других причин изменения влажности.
- влажность материала на входе и выходе, если такие измерения предусмотрены технологическим контролем;
- характеристики поступающей фракции: размер, однородность и склонность частиц к объединению;
- наблюдения за заполнением барабана и равномерностью распределения слоя;
- состояние внутренних элементов подъёма материала;
- данные о направлении движения газа и материала: прямоточная или противоточная схема.
Отдельный показатель не всегда объясняет причину. Например, изменение влажности на выходе может быть связано как с изменением пути гранул, так и с изменением свойств входного материала или условий теплообмена.
Методы оценки времени прохождения материала
На практике применяют несколько подходов к оценке движения гранул. Один из них основан на отслеживании прохождения контрольной порции материала с известными моментами входа и выхода. Такой подход помогает получить представление о продолжительности нахождения внутри аппарата.
Другой вариант — анализ косвенных признаков: стабильности влажности, распределения фракций, характера выгрузки и поведения слоя внутри барабана. Этот метод не даёт прямого измерения пути отдельной гранулы, но позволяет выявлять устойчивые изменения процесса.
Для точной интерпретации важно учитывать, что поток внутри барабана не является полностью однородным. Среднее время прохождения скрывает распределение: часть материала может задерживаться, а часть проходить быстрее основного потока.
Различия движения в прямоточных и противоточных схемах
Направление движения газа относительно гранул меняет характер теплообмена. В прямоточной схеме газ и материал движутся в одном направлении, а в противоточной — навстречу друг другу. Эти варианты влияют на распределение температур и условия удаления влаги.
| Критерий | Прямоточная схема | Противоточная схема |
|---|---|---|
| Направление потоков | Газ и гранулы движутся вместе | Газ и гранулы движутся навстречу |
| Что важно анализировать | Равномерность контакта в начале пути и далее по барабану | Изменение условий по длине аппарата |
| Ограничение анализа | Нельзя оценивать работу только по времени прохождения | Нужна связь с данными тепло- и массообмена |
Выбор схемы не отменяет необходимости анализа потока. Даже внутри одной категории оборудования движение материала может отличаться из-за конструкции барабана, свойств гранул и состояния внутренних элементов.
Как отличить проблему времени пребывания от других причин
Отклонение влажности готовых гранул часто воспринимают как проблему самой сушки, но причина может находиться раньше или позже этого этапа. Например, изменение размера частиц влияет на движение в барабане, а изменение подготовки материала может изменить поведение слоя.
При диагностике полезно строить последовательность проверки: сначала подтвердить, что изменились именно характеристики потока, затем проверить механические причины, после этого сравнить данные по теплообмену. Такой порядок снижает риск корректировать один параметр, не устранив источник отклонения.
Если наблюдается нестабильность выхода материала, необходимо учитывать ограничения измерений. Без данных конкретной установки нельзя назначать универсальное время пребывания, скорость движения или допустимую загрузку. Эти параметры проверяют по технической документации оборудования и фактическим условиям работы.
Что учитывать при работе с разными материалами
Минеральные гранулы и органические материалы могут по-разному вести себя в сушильном барабане. Отличия связаны с влажностью, прочностью частиц, склонностью к слипанию и изменением формы при обработке.
Для органического сырья особенно важно учитывать подготовку материала и его исходные свойства. Сушка снижает содержание влаги, но сама по себе не является универсальным подтверждением санитарной безопасности продукта. Любые дополнительные требования к обработке должны оцениваться отдельно.
Поэтому анализ времени пребывания всегда должен оставаться частью общей картины: движение гранул, теплообмен, свойства материала и состояние оборудования рассматриваются совместно.
