Как устроен лопастной смеситель и куда передаётся усилие

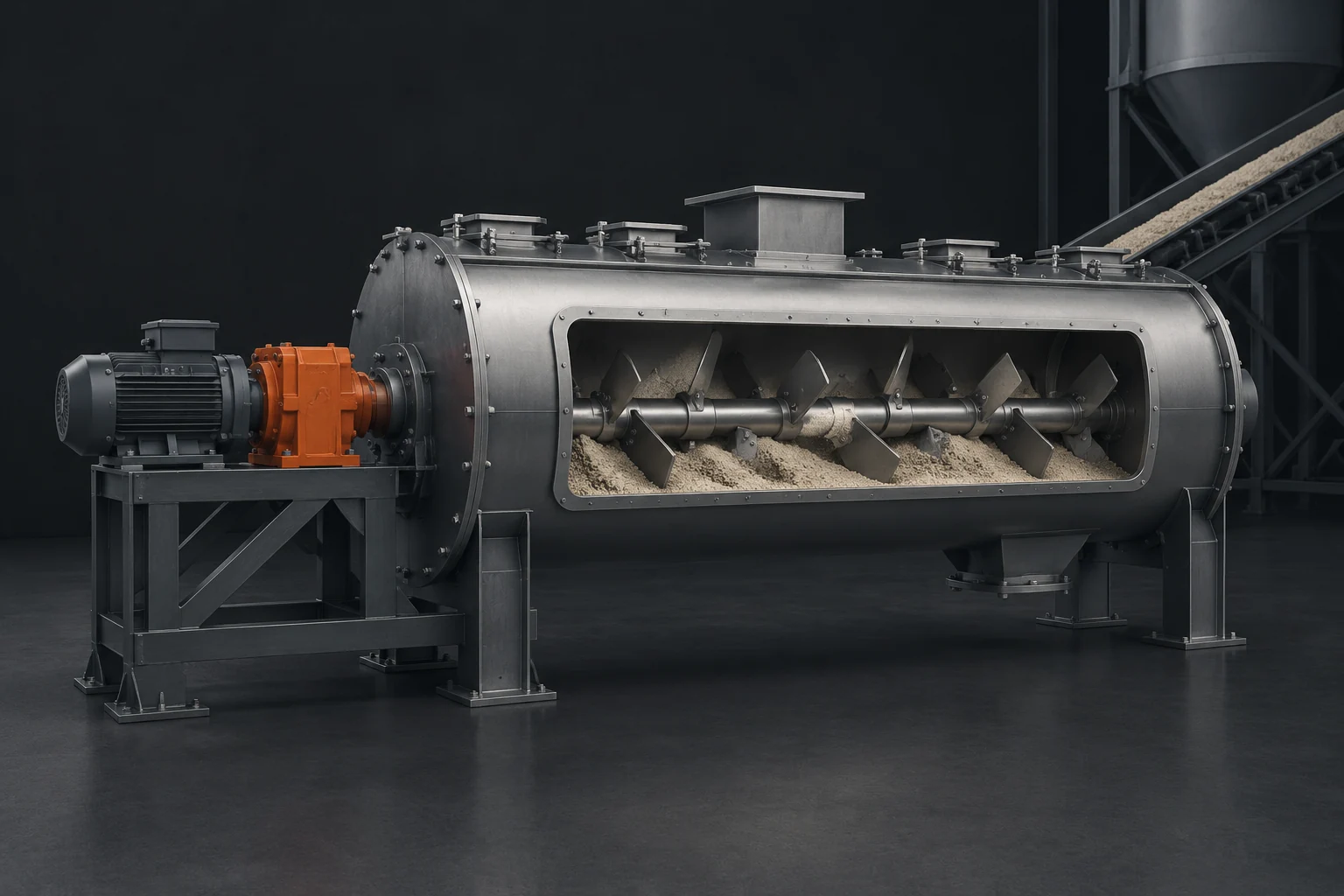

Лопастной смеситель предназначен для перемещения и перераспределения сыпучих компонентов внутри ограниченного объёма. Основной рабочий элемент — вал с закреплёнными на нём лопастями. При вращении вал передаёт усилие рабочим органам, а лопасти захватывают часть слоя материала, смещают его относительно соседних участков и создают обмен между зонами внутри корпуса.
В отличие от перемешивания жидкости, где движение определяется потоком всего объёма, сухая тукосмесь состоит из множества отдельных частиц. Каждая частица имеет собственную траекторию, зависящую от формы, размера, плотности, влажности и способности сцепляться с соседними частицами. Поэтому задача смесителя состоит не в полном перемещении всей массы как единого тела, а в создании достаточного количества пересечений потоков.
Геометрия лопастей определяет направление этих потоков. Одни участки рабочего органа могут преимущественно поднимать материал, другие — смещать его вдоль корпуса или возвращать в соседнюю область. В результате внутри аппарата формируется несколько движущихся зон с разной скоростью и направлением перемещения.
Инженерная заметка. При оценке работы лопастного смесителя нельзя отделять конструкцию от материала. Одна и та же схема рабочих органов может показывать разное поведение при смене гранул, порошков или компонентов с повышенной склонностью к сцеплению. Рабочие параметры и допустимые нагрузки проверяют по технической документации конкретного оборудования.
Какие зоны движения возникают внутри корпуса
Внутри корпуса обычно рассматривают не одну общую зону перемешивания, а несколько областей с различным характером движения. Рядом с лопастью возникает область активного захвата, где материал получает механическое воздействие. Дальше формируется зона переноса, в которой частицы перемещаются в новое положение относительно исходного слоя.
Если движение организовано правильно, материал многократно проходит через разные участки камеры. Это уменьшает вероятность того, что отдельные порции одного компонента останутся локализованными. Однако в реальном аппарате могут появляться области с недостаточным обменом — например, возле стенок корпуса, в местах изменения геометрии или около участков, где поток материала тормозится.
Такие области называют зонами слабого перемешивания. Их наличие не всегда означает дефект оборудования: иногда причина связана с неправильным подбором конструкции под конкретный материал. Например, смесь с высокой когезией может вести себя иначе, чем свободно сыпучие гранулы.
Почему свойства частиц определяют результат смешивания

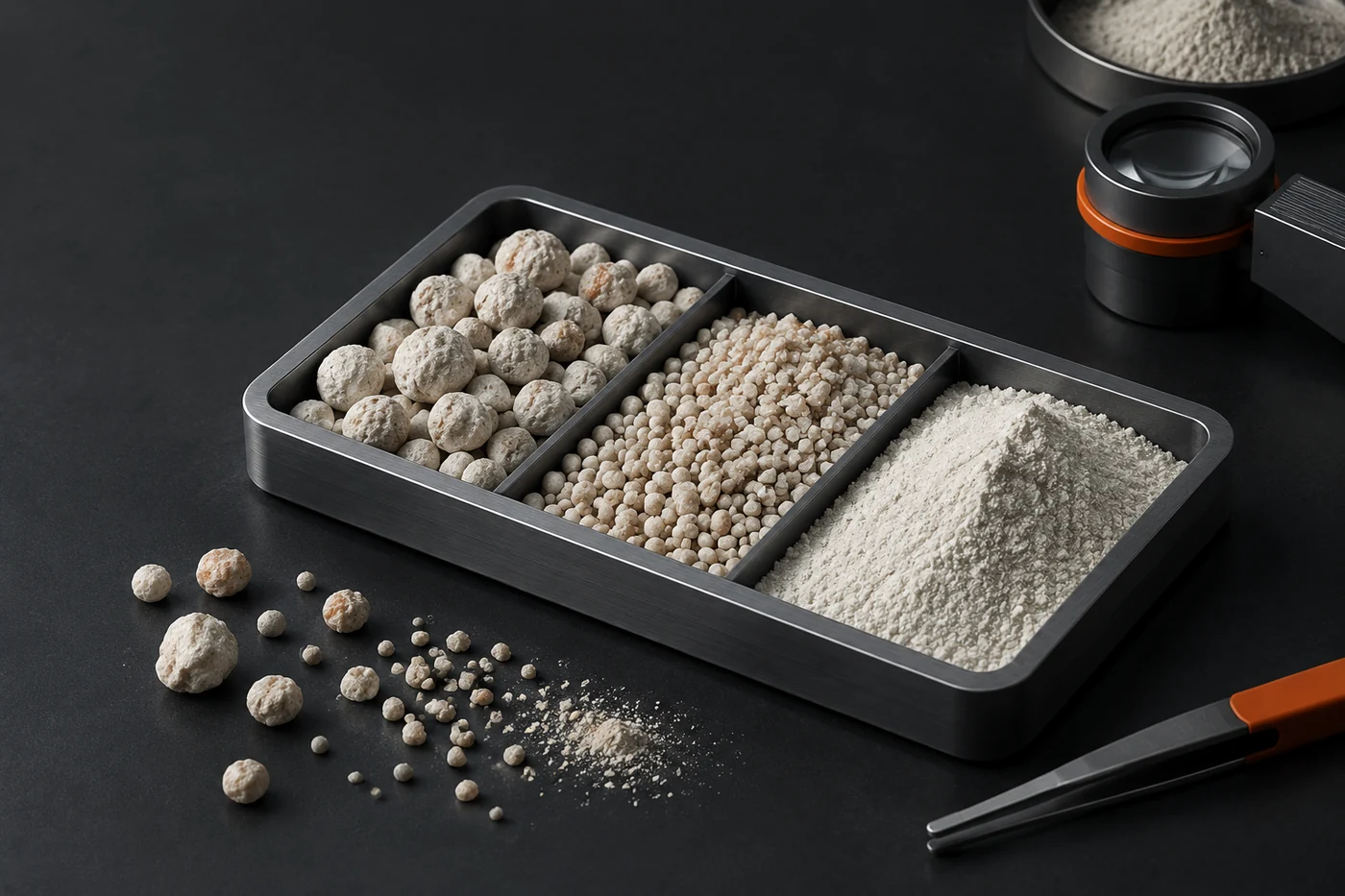

Сухие компоненты удобрений отличаются не только химическим составом, но и физическими характеристиками. Для работы смесителя важны размер частиц, их форма, плотность, влажность поверхности и склонность к образованию агломератов.
Разница плотности и размера частиц может привести к сегрегации — разделению смеси после перемешивания. Например, более крупные или тяжёлые частицы могут смещаться относительно мелких при транспортировке или вибрации. Поэтому оценка качества смеси должна учитывать не только момент выхода из аппарата, но и дальнейшее обращение материала.
Влажность также меняет характер движения. Небольшое изменение состояния поверхности частиц способно увеличить сцепление между ними и изменить сопротивление перемещению. Для некоторых процессов требуется кондиционирование материала, но режимы такого воздействия выбирают только по свойствам сырья и документации конкретной линии.

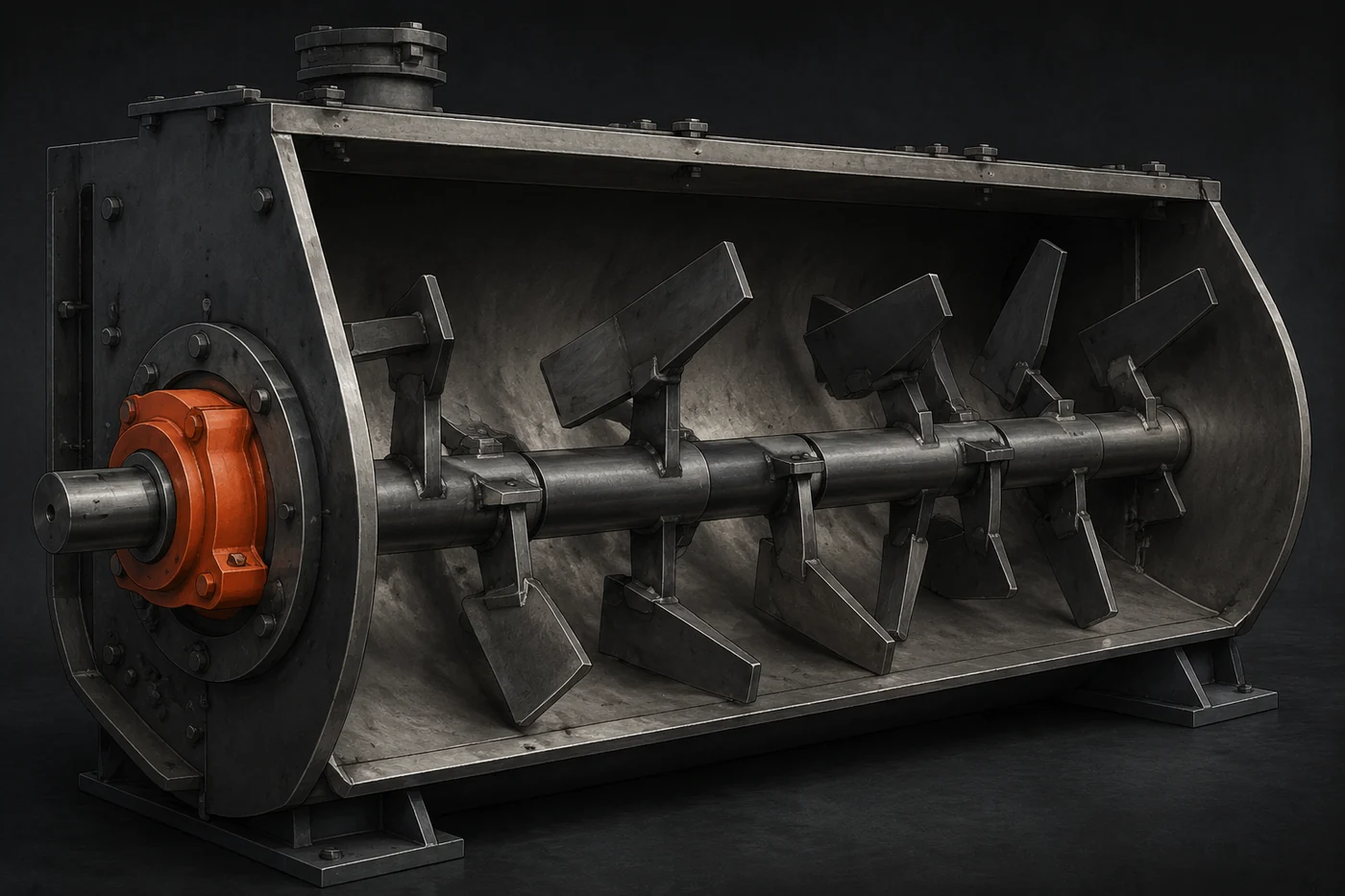

Как геометрия лопастей влияет на перемещение слоя
Форма и расположение лопастей определяют, какую часть энергии привода получает материал и каким образом он перераспределяется. Рабочий орган должен создавать движение, достаточное для обмена частиц, но не приводить к избыточному разрушению чувствительных гранул.
При проектировании учитывают несколько факторов:
- направление перемещения материала относительно оси корпуса;
- характер контакта лопасти с частицами и вероятность повреждения гранул;
- равномерность заполнения рабочего объёма;
- совместимость конструкции с физическими свойствами компонентов.
Увеличение интенсивности механического воздействия не всегда улучшает результат. Слишком агрессивное перемещение может повышать износ рабочих элементов или создавать условия для разрушения отдельных частиц. Поэтому конструкцию выбирают не по максимальной скорости движения, а по требуемому качеству перемешивания и особенностям продукта.
Проверка однородности и поиск причин нестабильного результата
Оценка работы смесителя начинается не с изменения настроек, а с проверки всей системы: состава исходного материала, стабильности подачи и условий эксплуатации. Если смесь выходит неоднородной, причина может находиться как в самом аппарате, так и до или после него.
| Наблюдение | Возможные причины для проверки |
|---|---|
| Различия состава между пробами | Неравномерная подача компонентов, свойства сырья, недостаточное перемещение в рабочей зоне |
| Изменение результата при смене партии материала | Отличия влажности, плотности, формы или сыпучести частиц |
| Появление комков или локальных скоплений | Повышенное сцепление частиц, условия хранения, особенности процесса кондиционирования |
Пробы и методы контроля выбирают под конкретную задачу производства. Универсального значения времени смешивания или степени заполнения корпуса не существует: такие параметры определяют по данным производителя оборудования и проверкам на конкретном материале.
Ограничения лопастного подхода в производстве удобрений
Лопастные смесители эффективны там, где требуется перераспределение сухих компонентов или контролируемое перемещение материала. Но эта технология имеет ограничения. Она не устраняет различия между компонентами сама по себе и не предотвращает последующую сегрегацию при неблагоприятных условиях транспортировки.
Также конструкция должна соответствовать состоянию продукта. Материалы с высокой склонностью к налипанию, сильной когезией или значительным различием физических свойств требуют отдельной оценки. В таких случаях выбирают оборудование и режимы на основе испытаний сырья и требований процесса.
Место лопастных смесителей среди оборудования подготовки удобрений
В технологических линиях производства удобрений смеситель является частью общей системы, а не отдельным решением качества. На результат влияют дозирование, свойства исходных компонентов, последующее перемещение и условия хранения.
Лопастная конструкция создаёт необходимую механику перемешивания за счёт направленного воздействия на слой материала. Понимание движения частиц позволяет правильно оценивать возможности оборудования: искать причины отклонений в физических свойствах смеси и работе всей линии, а не только в скорости вращения рабочего органа.
