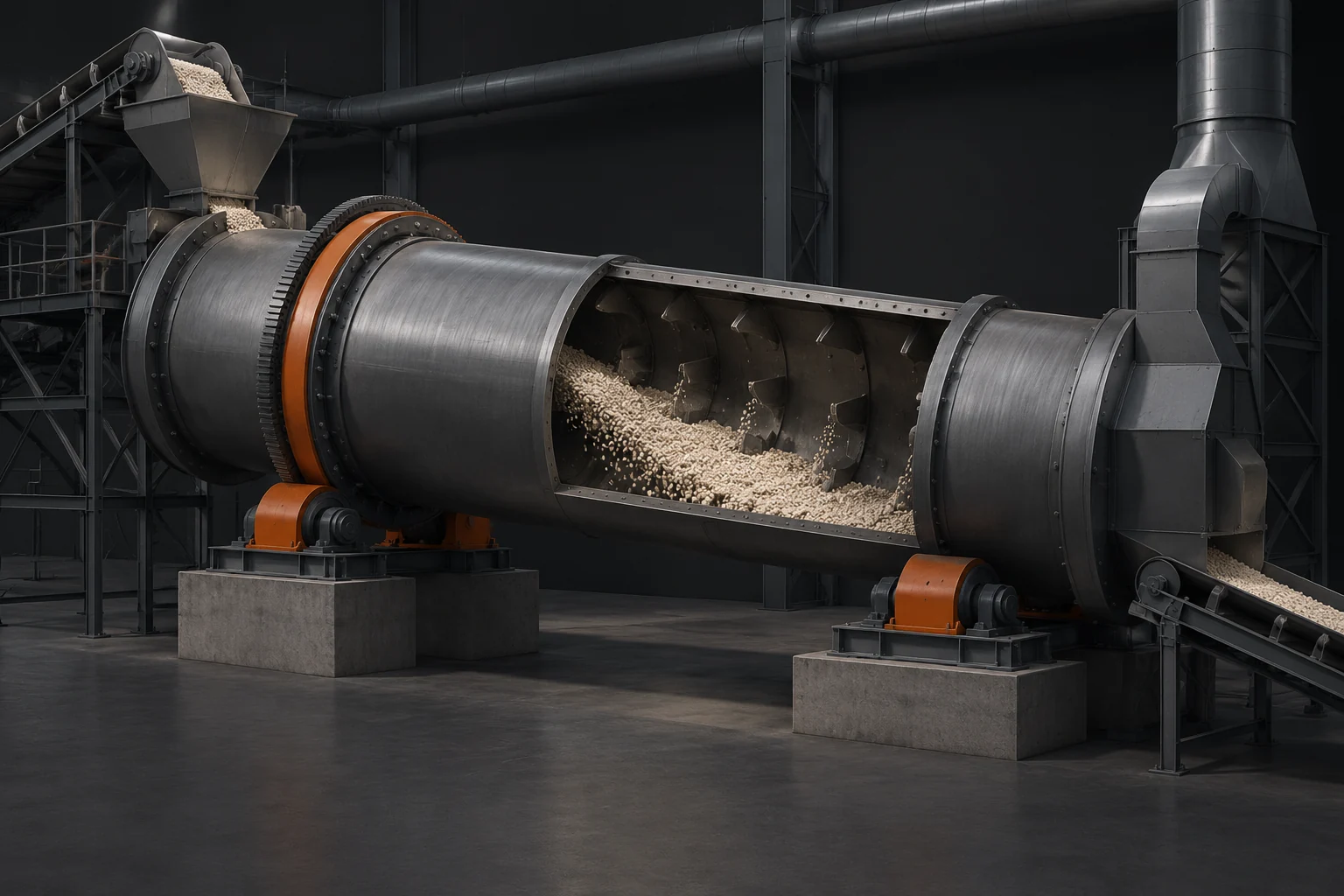

Сушильный барабан в производстве удобрений работает не как обычная труба для прохождения материала. Внутри вращающегося корпуса происходит постоянное изменение положения частиц: они поднимаются, пересыпаются, образуют временный слой и снова попадают в нижнюю часть барабана. Именно этот цикл создают внутренние лопатки, закреплённые на стенке аппарата.
Главная задача лопаток — управлять движением сыпучего материала. От того, насколько равномерно распределяется слой, зависит площадь контакта частиц с газовым потоком, скорость удаления влаги и стабильность остаточной влажности продукта. Если материал движется сплошной массой по днищу барабана, значительная часть поверхности остаётся хуже доступной для теплообмена.
Как устроены внутренние лопатки и какой путь проходит материал

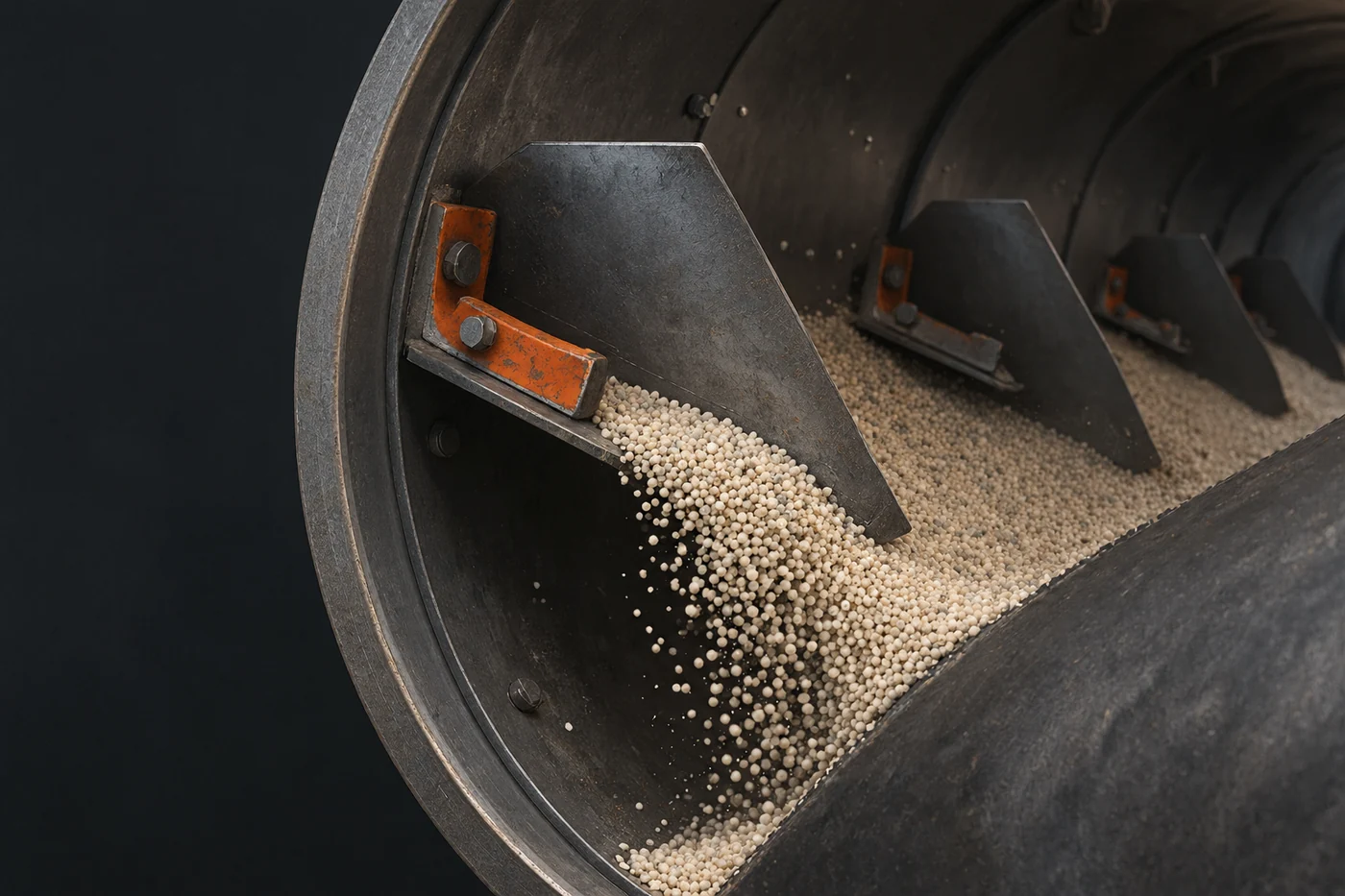

Лопатки представляют собой элементы внутренней оснастки сушильного барабана, расположенные вдоль его рабочей зоны. При вращении корпуса они захватывают часть сыпучего материала и поднимают её на определённую высоту относительно нижней точки движения.

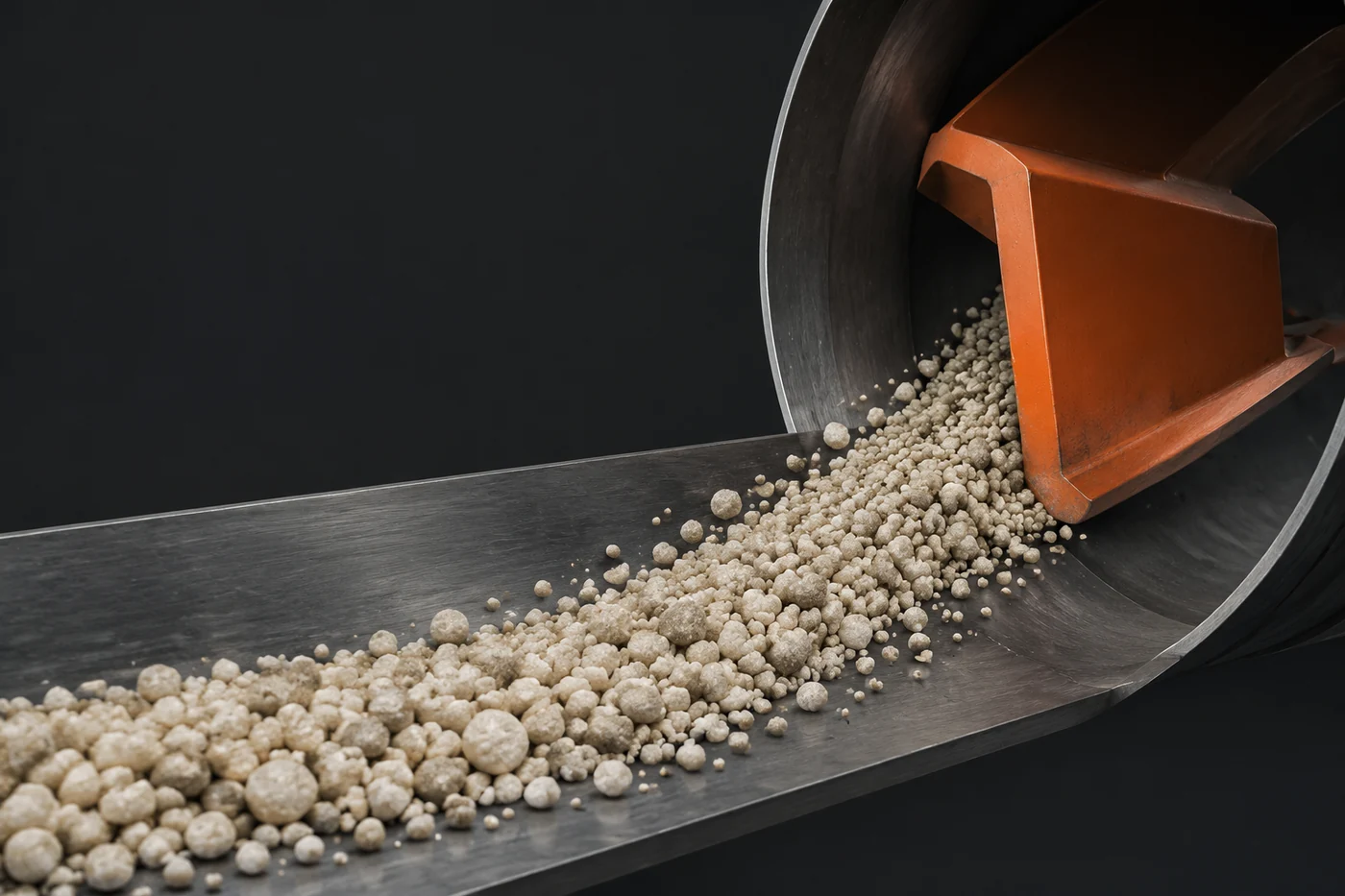

После достижения положения, где сила тяжести становится больше удерживающего действия лопатки и трения о поверхность, частицы начинают осыпаться. Получается не непрерывное перемещение по стенке, а повторяющийся цикл подъёма и падения. В результате внутри барабана формируется движущийся слой с большой открытой поверхностью.
Форма, количество и расположение лопаток влияют на характер этого движения. Одни конструкции создают более выраженный подъём с последующим свободным падением, другие обеспечивают более мягкое перемешивание. Конкретные решения зависят от конструкции аппарата, свойств материала и требований технологического процесса.
Инженерная заметка. При оценке работы сушильного барабана важно смотреть не только на время пребывания материала внутри корпуса. Два аппарата с одинаковой длиной и диаметром могут обеспечивать разный результат, если отличаются внутренней организацией движения слоя. Проверку геометрии лопаток и допустимых режимов выполняют по технической документации конкретного оборудования.
Почему подъём слоя улучшает теплообмен с газовым потоком
Удаление влаги из гранулированного или другого сыпучего материала связано с передачей тепла от газа к частицам и переносом влаги от поверхности материала в поток. Для этого необходимо, чтобы газ контактировал не только с внешним слоем насыпи.
Когда лопатки поднимают материал, частицы временно распределяются по объёму барабана. Между отдельными гранулами и газовым потоком появляется больше доступных поверхностей. Кроме того, пересыпание разрушает локальные скопления материала, где внутренние части слоя могли бы сохнуть медленнее.
При прямоточной или противоточной схеме движения газа и материала принцип остаётся одинаковым: эффективность процесса зависит от площади контакта и характера перемешивания. Различается только направление движения потоков и связанные с этим особенности распределения температур и влажности.
| Характер движения материала | Что происходит внутри барабана | Влияние на процесс |
|---|---|---|
| Плотный слой у нижней части корпуса | Частицы перемещаются преимущественно скольжением | Ограниченный контакт газа с внутренними зонами слоя |
| Подъём и пересыпание лопатками | Материал распределяется по высоте сечения барабана | Увеличивается доступная поверхность для тепло- и массообмена |
| Неравномерный подъём | Часть материала получает другой путь движения | Может появляться различие в степени сушки отдельных фракций |
Какие проблемы возникают при неправильном распределении слоя
Неравномерное движение материала внутри сушильного барабана может проявляться по-разному. Один из признаков — различие влажности между отдельными частями выходящего продукта. Причина может быть связана не только с подачей газа или количеством материала, но и с тем, как частицы проходят через рабочую зону.
Другой возможный признак — образование зон, где материал движется преимущественно скольжением. В таких местах частицы меньше перемешиваются и получают меньше контакта с потоком. Однако вывод о причине делают только после проверки нескольких факторов: состояния внутренних элементов, характера загрузки, свойств сырья и соответствия работы аппарата техническим параметрам.
Лопатки также должны учитывать свойства самого продукта. Крупные и тяжёлые частицы требуют другого характера подъёма, чем мелкая фракция. Материалы с повышенной склонностью к налипанию могут изменять форму движущегося слоя и снижать эффективность перераспределения.
От чего зависит выбор конструкции подъёмных элементов
Универсальной формы лопатки для всех сушильных барабанов не существует. Конструкция зависит от нескольких причинных факторов.
- Размер и плотность частиц: материал должен подниматься, но не разрушаться из-за чрезмерно интенсивного падения.
- Влажность и склонность к налипанию: липкий материал может иначе вести себя на поверхности лопаток.
- Схема движения газа: распределение частиц должно обеспечивать требуемый контакт с потоком.
- Назначение участка линии: сушка, охлаждение или другая стадия обработки предъявляют разные требования.
При проектировании учитывают не только саму лопатку, но и взаимодействие всей внутренней системы: вращение корпуса, движение слоя, скорость прохождения материала и свойства гранул. Параметры конкретного оборудования проверяют по техническим листам и документации производителя, поскольку переносить характеристики одного барабана на другой нельзя.
Как проверяют эффективность распределения материала
Проверка работы лопаток начинается с анализа поведения материала внутри аппарата и не сводится к одному измерению. Инженеры оценивают признаки равномерности процесса, сопоставляя характеристики входящего и выходящего материала с условиями работы оборудования.
При диагностике рассматривают несколько вопросов: формируется ли стабильный подъём слоя, нет ли участков постоянного скопления материала, одинаково ли проходит обработку вся масса продукта. Если обнаруживаются отклонения, сначала формируют несколько возможных причин, а затем проверяют каждую из них по доступным данным.
Важна и оценка состояния самих внутренних элементов. Износ, деформация или изменение положения лопаток способны изменить траекторию движения частиц. Но конкретные выводы требуют осмотра и сопоставления с техническими характеристиками аппарата.
Роль лопаток в стабильности процесса сушки удобрений
В сушильном барабане лопатки выполняют функцию механизма управления движением сыпучего слоя. Они не просто перемещают материал вдоль корпуса, а формируют условия, при которых частицы регулярно меняют положение относительно газового потока.
Для производства удобрений это особенно важно из-за разнообразия исходных материалов и требований к однородности готового продукта. Гранулы разных размеров и состава могут по-разному реагировать на сушку, поэтому равномерное распределение слоя становится частью общей стабильности процесса.
Таким образом, эффективность сушильного барабана определяется не только температурой или количеством проходящего газа. Существенную роль играет механика движения материала: насколько полно лопатки поднимают слой, насколько равномерно частицы распределяются в сечении аппарата и насколько предсказуемо проходит их контакт с газовым потоком.
