Температура гранул после барабанного охладителя — это результат баланса между количеством тепла, поступающего с материалом, и количеством тепла, которое успевает принять газовый поток. Если продукт выходит горячее ожидаемого, ошибка может находиться не в одном узле. Недостаточный обмен теплом возникает при изменении движения слоя, нарушении распределения газа, изменении свойств гранул или при отличиях фактической линии от расчётной схемы.

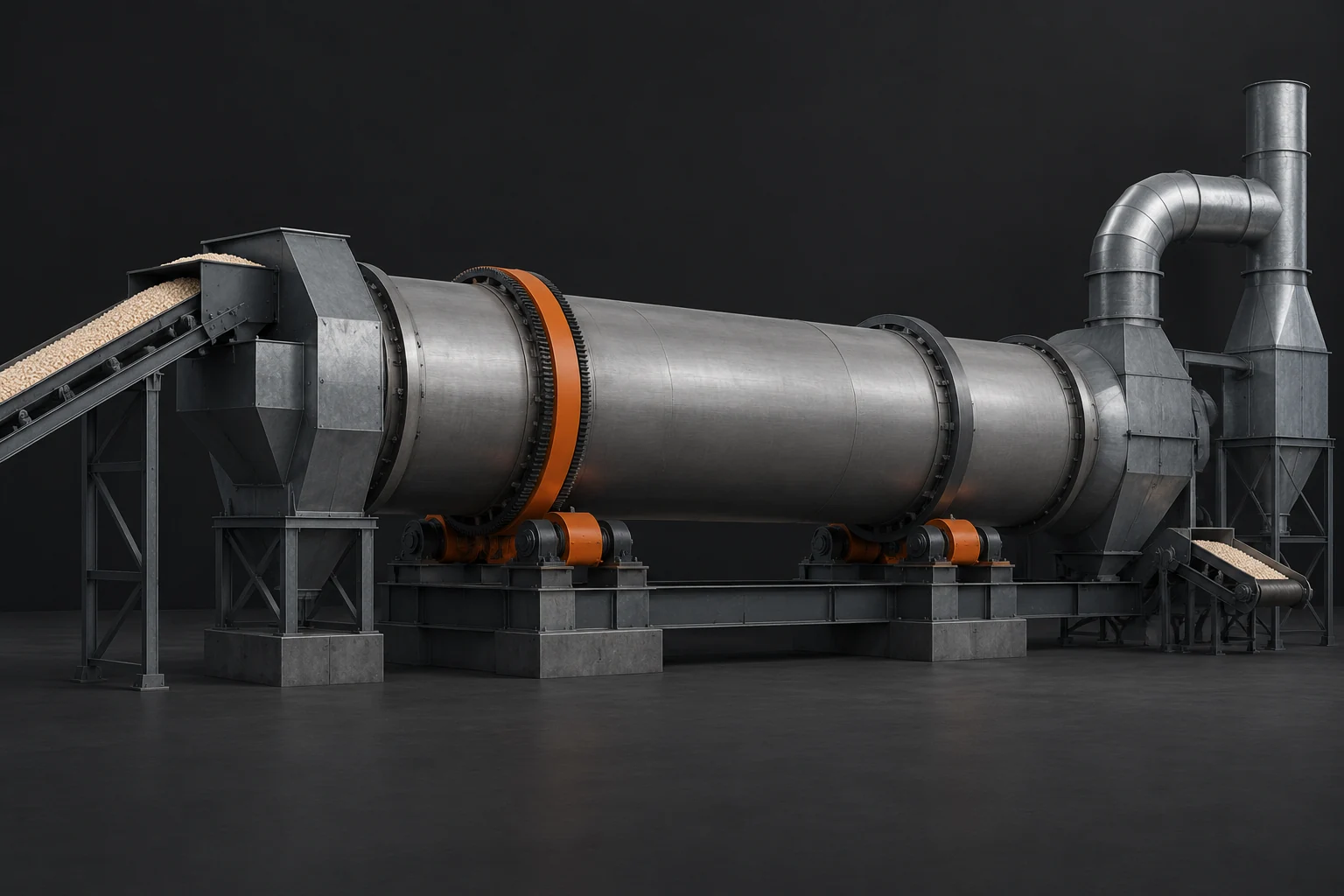

Охладитель не является отдельным устройством, работающим независимо от предыдущих стадий. На вход поступает материал с определённой температурой, влажностью, размером частиц и склонностью к слипанию. Поэтому диагностика начинается не с регулировки одного параметра, а с проверки всей последовательности прохождения продукта.
Как барабанный охладитель передаёт тепло от гранул к газу

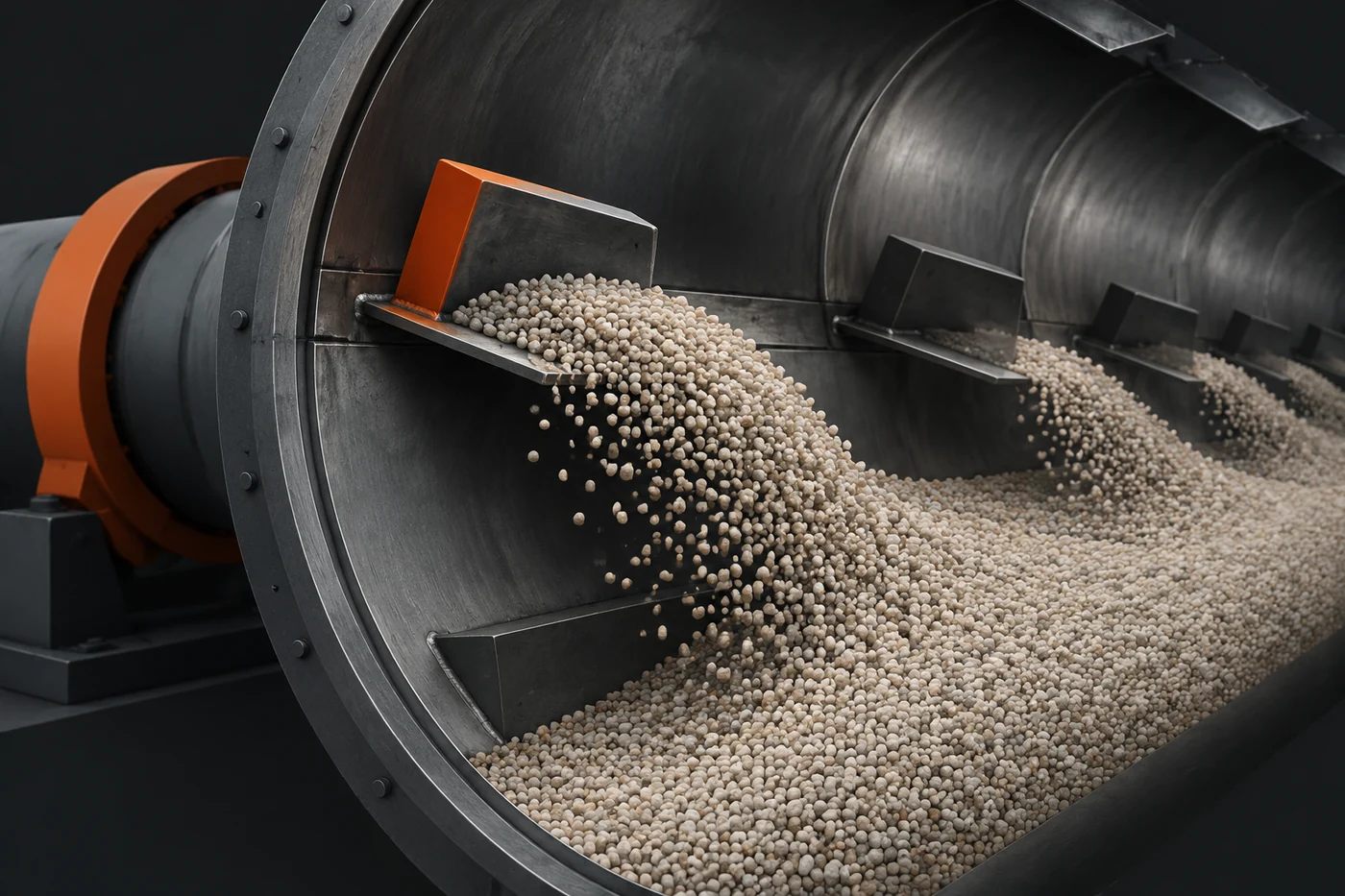

Внутри барабанного охладителя материал перемещается по вращающемуся корпусу. Внутренние лопатки поднимают часть гранул и распределяют их по объёму барабана. За счёт этого увеличивается площадь контакта продукта с охлаждающим газом. Чем равномернее образуется поток частиц, тем стабильнее теплообмен.
При нормальной работе важны три процесса: захват материала лопатками, падение и перемешивание слоя, прохождение газа через зону контакта. Если один из них меняется, температура выхода может повыситься даже при неизменной температуре окружающего воздуха.
Например, слишком плотный слой материала уменьшает доступ газа к внутренним участкам потока. Слишком быстрый проход продукта сокращает время контакта. Неравномерное распределение приводит к появлению участков, где часть гранул охлаждается хуже остальных.
Инженерная заметка. Оценка работы охладителя начинается с сопоставления фактической схемы движения материала и газа с документацией конкретной установки. Паспортные параметры другого барабана нельзя переносить на существующую линию без проверки.
Факторы, которые приводят к высокой температуре выхода
Причины перегрева гранул условно разделяют на несколько групп. Такое разделение помогает не смешивать проблемы разных участков процесса.
- Изменение свойств продукта: другая влажность, размер частиц, плотность или склонность гранул к образованию комков меняют теплообмен.
- Отклонение газового режима: фактическое движение воздуха или другого охлаждающего газа может отличаться от требуемого для конкретной линии.
- Нарушение движения материала: изменяется время пребывания гранул внутри барабана или качество их перемешивания.
- Состояние внутренних элементов: износ или загрязнение лопаток влияет на подъём и распределение слоя.
- Связанные процессы после охлаждения: покрытие и хранение могут влиять на слёживание, но не исправляют недостаточное охлаждение.

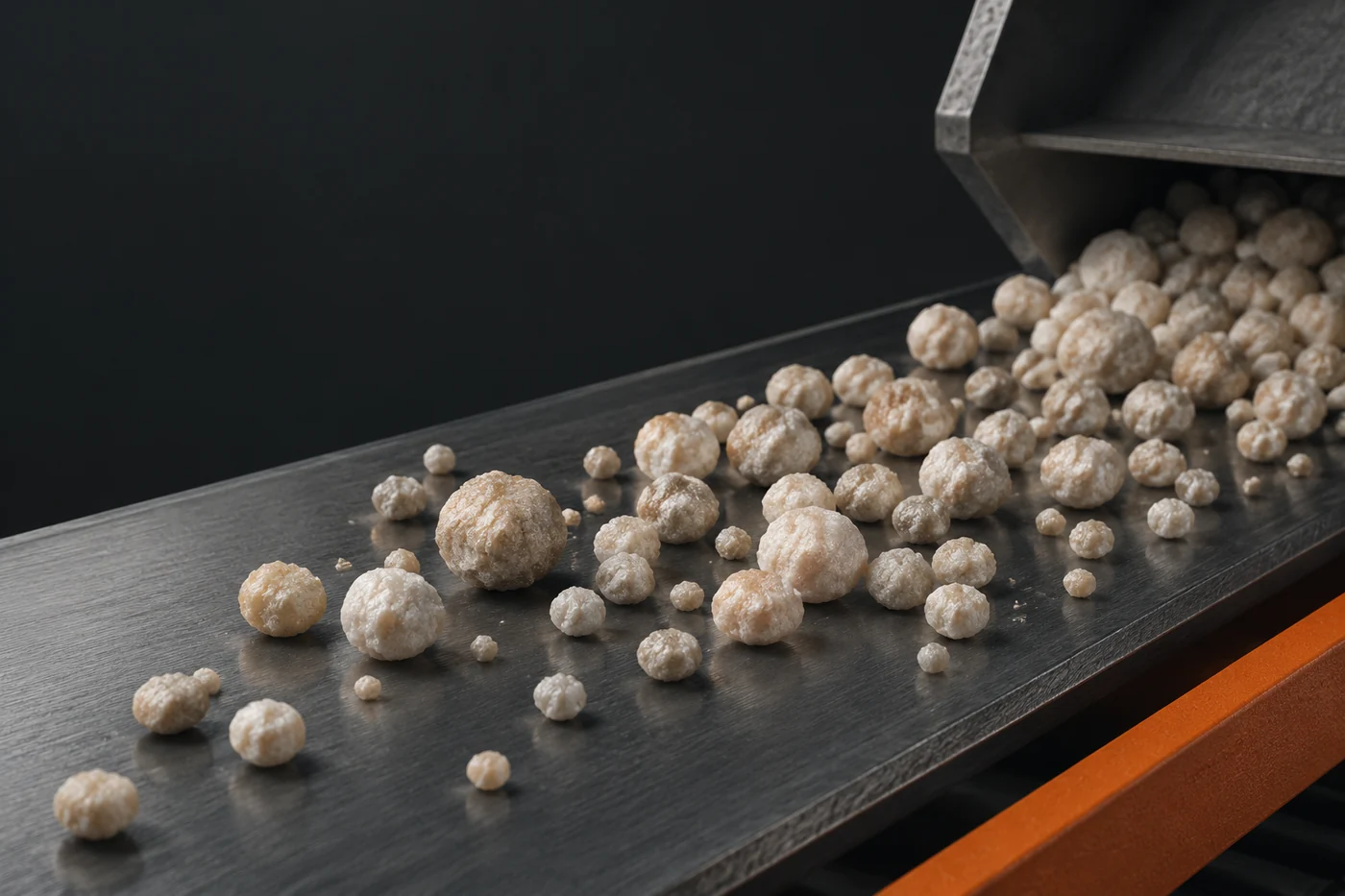

Особенно важно учитывать, что гранулы с разными физическими свойствами реагируют на одну и ту же систему охлаждения по-разному. Лёгкая фракция, крупные частицы и материал с повышенной склонностью к слипанию формируют другой слой внутри барабана.
Как отличить проблему газового потока от проблемы движения материала
Первый диагностический вопрос — одинаково ли распределяется температура по потоку продукта. Если горячими остаются отдельные зоны или отдельные партии, причина может быть связана с неравномерным перемешиванием. Если повышение температуры наблюдается стабильно во всём потоке, чаще проверяют общий баланс теплообмена.
При подозрении на газовую часть системы оценивают фактическое прохождение воздуха через охладитель, состояние каналов движения газа и соответствие работы оборудования проектной схеме. Простое увеличение подачи газа не всегда решает проблему, если ограничение находится в распределении материала.
При подозрении на движение гранул проверяют заполнение барабана, характер подъёма материала внутренними элементами и изменения времени пребывания. Эти проверки выполняют по документации и безопасным процедурам конкретной установки, без универсальных значений для всех линий.
Последовательность проверки узлов системы охлаждения
Диагностика эффективнее, когда выполняется от простого к сложному. Сначала фиксируют факт отклонения: где измерена температура, какой продукт поступает в охладитель и какие параметры линии отличаются от обычной работы. Затем переходят к элементам, которые напрямую влияют на теплообмен.
Практическая последовательность выглядит так:
- Проверить соответствие фактического продукта условиям, для которых настроена линия: свойства гранул, влажность и распределение фракций.
- Оценить движение материала внутри барабана и признаки неравномерного распределения слоя.
- Проверить газовый тракт и работу связанных элементов системы по технической документации оборудования.
- Осмотреть состояние внутренних устройств барабана и наличие загрязнений или изменений, влияющих на подъём материала.
- Сопоставить результат проверки с предыдущими изменениями в процессе, а не искать причину только в охладителе.
Такая последовательность позволяет отделить симптомы от причин. Например, горячий продукт может быть следствием слишком высокой температуры на входе, хотя сам охладитель работает без изменений.
Почему причина зависит от конкретной производственной линии
Одинаковый тип барабанного охладителя может работать по-разному на разных производствах. На результат влияют состав сырья, схема грануляции, размеры оборудования, способ подачи материала и требования к конечному продукту.
В гранулированных удобрениях важна связь между предыдущими стадиями и охлаждением. Изменение грануляции может изменить форму и прочность частиц, а это влияет на движение слоя. Различия в подготовке материала перед охлаждением иногда становятся основной причиной отклонения температуры.
Поэтому поиск причины должен опираться на конкретную технологическую схему. Описание работы одного производителя оборудования показывает общий принцип, но не заменяет технический анализ отдельной линии.
Роль покрытия и состояния гранул после охлаждения
После охлаждения на некоторых линиях применяется покрытие гранул. Оно может снижать склонность материала к слёживанию при хранении, но не является способом устранения недостаточного охлаждения. Если гранулы выходят с повышенной температурой, сначала проверяют сам процесс теплообмена.
Свойства покрытия также зависят от характеристик продукта и конкретной системы нанесения. Поэтому нельзя делать вывод о причине перегрева только по состоянию поверхности гранул после обработки.
Какие данные помогают подтвердить причину отклонения
Надёжная диагностика требует сопоставления нескольких признаков. Одно измерение температуры показывает наличие проблемы, но не объясняет её происхождение. Для поиска причины используют данные о продукте, движении материала, работе газовой части и состоянии оборудования.
Если точные режимы, размеры или допустимые нагрузки не указаны в технической документации конкретного оборудования, их нельзя заменять универсальными значениями. Проверка выполняется по техлистам, паспортам и фактическим условиям эксплуатации линии.
Перегрев гранул после барабанного охладителя является не одной неисправностью, а результатом нарушения теплового баланса. Правильная диагностика начинается с понимания механики движения материала и газа, а затем переходит к последовательной проверке узлов, которые могут изменить этот баланс.
