Загрузка материала и формирование потока внутри барабана
Сушильный барабан работает как участок непрерывного перемещения сыпучего материала. Влажный продукт поступает через загрузочную часть и попадает во вращающийся корпус, где движение задаётся не только вращением самого барабана, но и внутренними элементами — лопатками или подъёмными устройствами. Их задача состоит в том, чтобы периодически поднимать часть слоя и распределять её в рабочем объёме.
Материал не движется внутри барабана сплошным равномерным потоком. При вращении формируются участки подъёма, пересыпания и скольжения. За счёт этого увеличивается поверхность контакта частиц с газовым потоком. Именно сочетание перемещения и распределения определяет эффективность тепло- и массообмена.
Конкретная геометрия внутренних элементов, скорость вращения, длина рабочей зоны и допустимая производительность зависят от конструкции конкретного аппарата. Если требуется проверка параметров, их сопоставляют с техническим листом оборудования, а не переносят значения с другого барабана.
Как материал проходит рабочие зоны сушки
По мере продвижения от загрузки к выгрузке состояние материала изменяется. В начале пути частицы обычно содержат больше свободной влаги, поэтому основной задачей становится передача тепла и удаление наиболее доступной части влаги с поверхности.
Дальше процесс связан уже не только с испарением влаги с поверхности. Вода из внутренних областей гранул или агломератов перемещается к поверхности, после чего может удаляться газовым потоком. Поэтому одинаковое время нахождения в барабане не означает одинаковый результат для разных материалов: размер частиц, структура гранул и исходная влажность влияют на поведение продукта.
На выходе материал должен иметь состояние, соответствующее требованиям следующего этапа линии. Например, чрезмерно влажный продукт может хуже храниться или проходить последующую обработку, а пересушивание может влиять на механические свойства отдельных материалов. Оценка проводится по фактическим требованиям процесса и документации оборудования.
Инженерная заметка. Сушильный барабан рассматривают не как отдельный нагреватель, а как аппарат обмена между движущимся слоем материала и газовым потоком. Любое изменение подачи, состава фракций или влажности сырья меняет условия работы всей зоны контакта.
Прямоток и противоток: различие в организации движения
В сушильных барабанах могут применяться разные схемы движения материала и газа. При прямоточной организации оба потока движутся в одном направлении. При противоточной — навстречу друг другу. Выбор схемы связан с особенностями материала, требуемой степенью удаления влаги и конструкцией линии.
При прямотоке наиболее влажный материал встречается с более горячим газовым потоком в начале пути. Такая организация может применяться в задачах, где важно воздействие на исходно влажный продукт. При противотоке материал на выходе контактирует с более сухим газом, что связано с другой логикой тепло- и массообмена.
Нельзя считать одну схему универсально эффективной. Реальная работа зависит от характеристик сырья, гранулометрического состава, требований к продукту и выбранной компоновки оборудования.

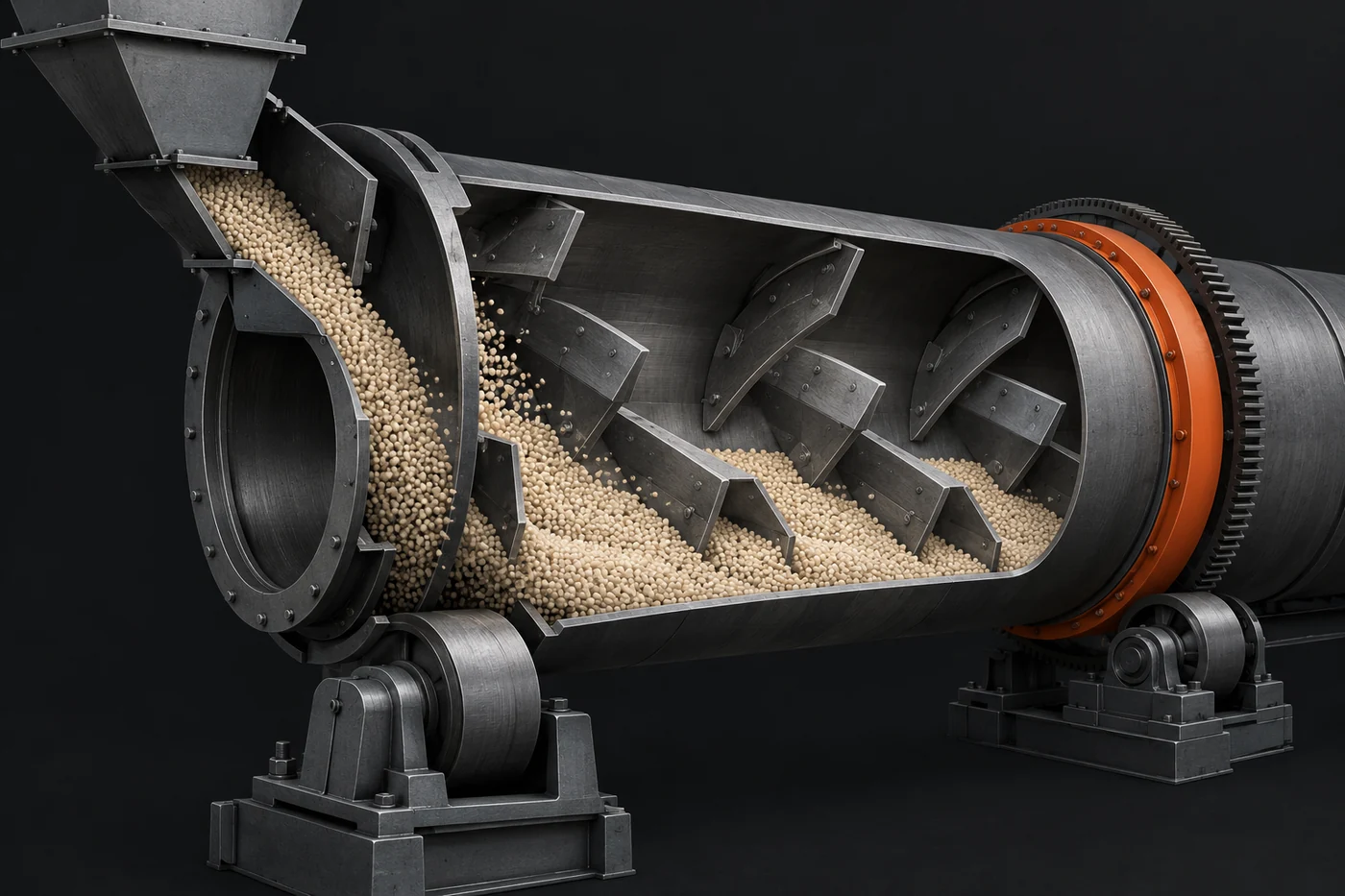

Роль лопаток в перемещении и распределении материала
Внутренние лопатки барабана выполняют механическую функцию: захватывают часть материала, поднимают его и создают завесу из частиц внутри корпуса. Это увеличивает площадь контакта с газовым потоком и уменьшает вероятность прохождения материала плотным слоем.
Состояние и форма внутренних элементов влияют на характер движения. Если материал распределяется неравномерно, часть потока может получать недостаточный контакт с газом, а другая часть — более интенсивное воздействие. Поэтому при анализе работы барабана оценивают не только температуру или влажность на выходе, но и само движение слоя.
Почему возврат некондиционных фракций связан со всей линией
В производстве удобрений сушка часто является только одним из этапов подготовки гранулированного продукта. После неё материал может проходить классификацию: часть гранул соответствует требованиям, а слишком крупные или мелкие фракции направляются обратно в процесс.
Возврат некондиционных фракций влияет на сушку, потому что меняет состав поступающего потока. В систему снова попадают частицы с другими размерами и свойствами поверхности. Поэтому возврат рассматривают как элемент общей схемы движения материала, а не как отдельную операцию после барабана.
| Элемент схемы | Что происходит с материалом | Что проверяют при анализе |
|---|---|---|
| Загрузка | Поступление влажного слоя в барабан | Равномерность подачи и характеристики исходного материала |
| Рабочая зона | Подъём, пересыпание и контакт с газовым потоком | Распределение слоя и условия теплообмена |
| Выход | Получение материала с изменённой влажностью | Соответствие требованиям следующего этапа |
| Возврат | Возврат некондиционных фракций в общий поток | Влияние состава возврата на стабильность линии |
Как проверяют прохождение материала через сушильный барабан
Проверка начинается с описания фактического маршрута материала: от точки загрузки до выгрузки и последующих операций. Важно понимать, какие участки относятся к сушке, а какие — к сортировке, охлаждению или возврату.
Затем оценивают признаки изменения состояния продукта: влажность, внешний вид гранул, наличие крупных или мелких фракций и стабильность подачи. Эти признаки не заменяют измерения, но помогают определить, где искать причину отклонения.
Если меняется качество на выходе, причина может находиться не только внутри барабана. На результат влияют подготовка материала, характеристики возвратного потока, работа соседних аппаратов и соответствие режима фактическим данным из технической документации.
Какие ограничения нужно учитывать при оценке работы сушки
Сушильный барабан нельзя оценивать только по одному параметру, например по времени пребывания материала внутри корпуса. Одинаковая продолжительность движения может давать разные результаты для разных материалов и условий эксплуатации.
Также нельзя переносить настройки одного оборудования на другой аппарат без проверки. Даже барабаны с похожим назначением могут отличаться конструкцией внутренних элементов, организацией потоков и требованиями к продукту.
Корректная оценка всегда связывает движение материала, свойства сырья, схему линии и данные технической документации. Такой подход позволяет понять не только где находится материал внутри барабана, но и почему его состояние изменяется именно таким образом.
