Барабанное охлаждение гранулированных удобрений — это процесс выравнивания температуры продукта за счёт контакта движущегося слоя гранул с потоком охлаждающего газа. При этом качество результата определяется не одной температурой на выходе, а тем, насколько одинаково прошёл обработку весь поток материала по длине аппарата.
Проверка равномерности нужна для поиска зон, где часть гранул получает большее или меньшее воздействие. Такая ситуация может приводить к различиям по температуре, прочности поверхности, склонности к слёживанию и поведению продукта при дальнейшем хранении. При анализе важно учитывать, что барабанный охладитель применяется для определённых гранулированных продуктов и не является обязательным узлом всех технологий производства удобрений.
Какие зоны барабанного охладителя влияют на состояние гранул

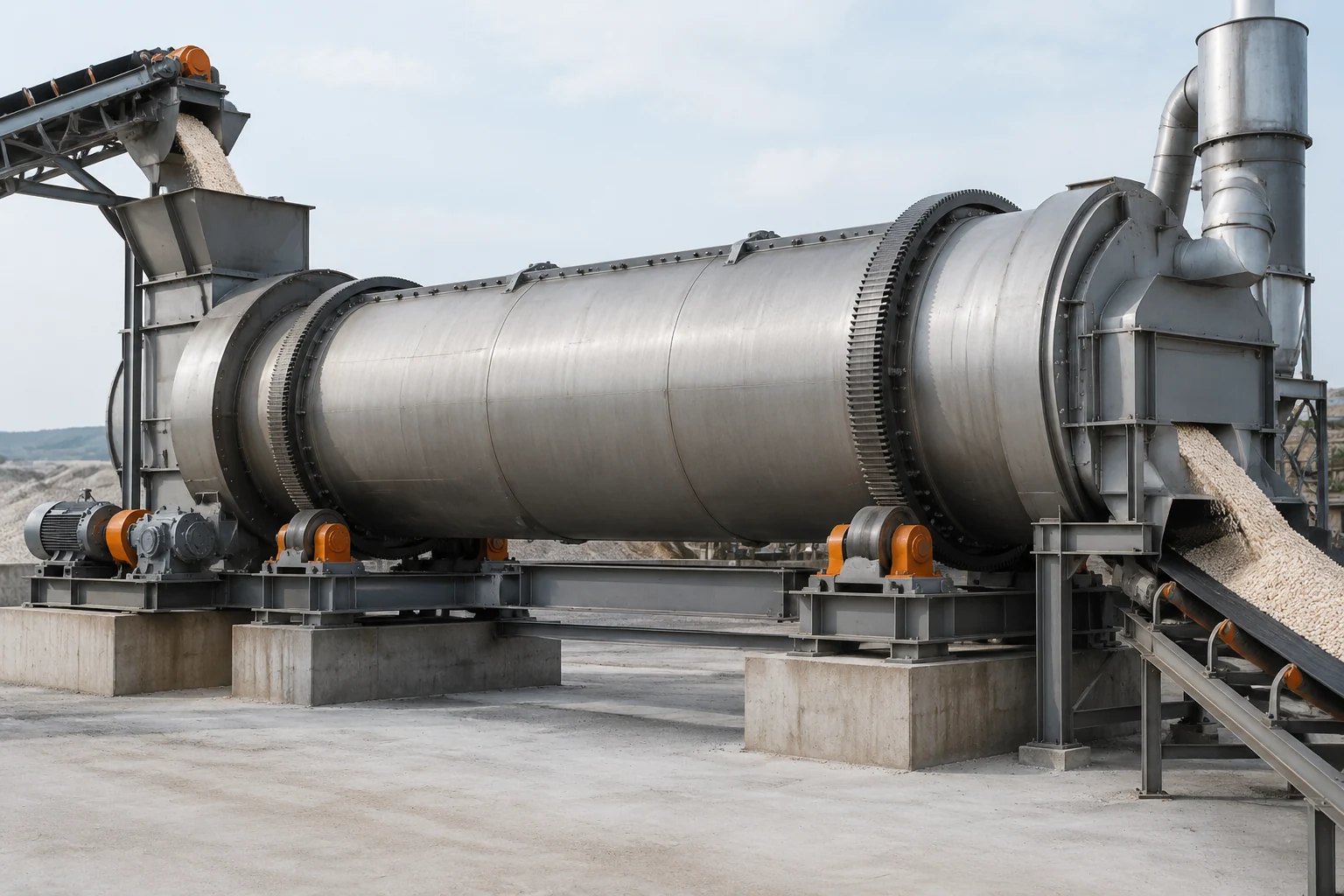

Внутри барабана материал проходит путь от загрузочной части к выгрузке. По мере движения гранулы многократно поднимаются внутренними элементами и осыпаются обратно в слой. Это перемешивание увеличивает площадь контакта с газовым потоком и помогает распределять теплообмен между отдельными частицами.
На разных участках барабана происходят разные процессы. В начале пути продукт имеет более высокую температуру после предыдущих операций и передаёт больше тепла окружающему потоку. В средней части важна стабильность перемещения слоя: если материал идёт неравномерно, отдельные порции могут проходить с различным временем контакта. В зоне выгрузки формируется итоговое состояние продукта перед следующим этапом.
При оценке работы нельзя делать вывод только по температуре одной точки. Один образец на выходе может скрывать ситуацию, когда внутри потока присутствуют участки с разной степенью охлаждения.
Почему движение слоя определяет равномерность охлаждения

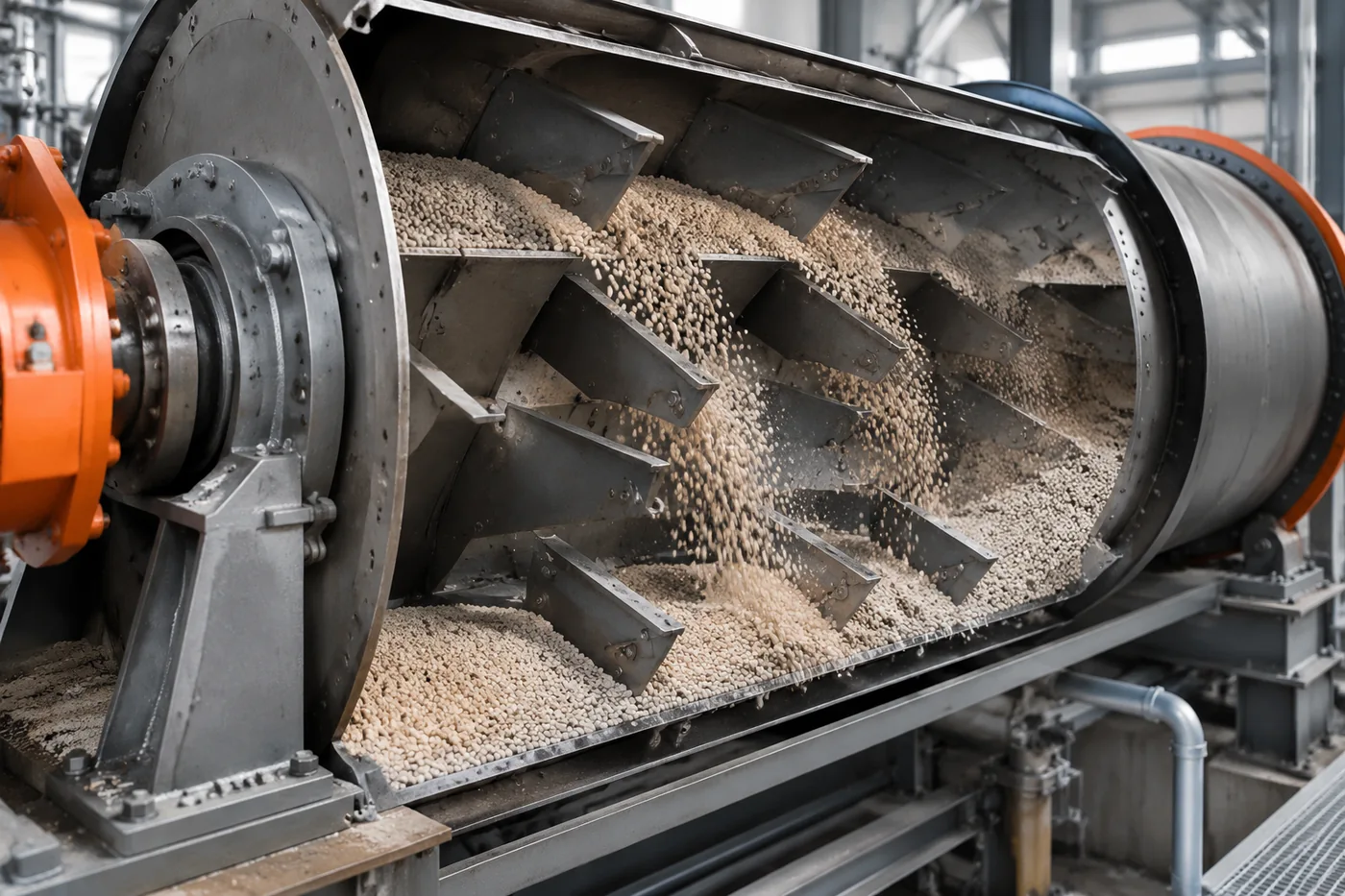

Основной механизм равномерного охлаждения связан с перемешиванием. Гранулы, находящиеся только на поверхности слоя, быстрее контактируют с газом. Частицы внутри плотного слоя получают меньше воздействия. Поэтому конструкция подъёмных элементов и характер движения материала имеют такое же значение, как параметры самого газового потока.
Если слой перемещается устойчиво, каждая порция материала периодически меняет положение: гранулы из глубины переходят наружу, а наружные перемещаются внутрь. При нарушении этого механизма могут появляться зоны с различной температурой.
- Неравномерная высота слоя по длине барабана может изменять условия контакта гранул с газом.
- Слипание частиц способно уменьшать эффективность перемешивания и создавать крупные агломераты.
- Изменение свойств исходного продукта может менять характер пересыпания даже при неизменных настройках оборудования.
Проверка движения обычно начинается с анализа поведения материала в аппарате и сравнения состояния продукта на разных этапах прохождения, а не с попытки сразу изменить режим работы.
Признаки неодинаковой обработки потока и возможные причины
Неравномерное охлаждение проявляется через различия в свойствах выходящего продукта. При этом один признак не указывает на единственную причину: требуется сопоставлять наблюдения с характеристиками гранул, движением материала и состоянием оборудования.
| Наблюдаемый признак | Возможные гипотезы проверки |
|---|---|
| Разная температура гранул в отдельных пробах | Неодинаковое время пребывания, изменение перемешивания, различие размеров частиц |
| Повышенная склонность части продукта к слёживанию | Отличия остаточной влажности, температуры, состояния поверхности или покрытия |
| Разброс свойств между партиями | Изменение характеристик гранул на входе или нестабильное движение слоя |
Важно отделять влияние охлаждения от других процессов. Охладитель не заменяет сушку и не предназначен для полного удаления влаги. Если исходная влажность продукта отличается, одинаковое охлаждение может привести к разному конечному результату.
Логика проверки распределения температуры по длине барабана
Практическая проверка начинается с формирования представления о маршруте материала внутри аппарата. Сначала определяют, какие зоны барабана могут влиять на состояние продукта: загрузочную, промежуточную и выгрузочную. Затем сравнивают признаки материала, проходящего эти участки.
При анализе используют данные контроля процесса и свойства продукта. Конкретные точки измерения, допустимые диапазоны температур и способы отбора проб зависят от конструкции оборудования и должны определяться по технической документации.
Инженерная заметка. Для учебной оценки можно представить, что две партии гранул имеют одинаковую начальную температуру, но одна проходит через барабан с устойчивым перемешиванием, а другая движется плотным слоем. Даже при одинаковом потоке газа итоговая температура и однородность партий могут различаться из-за разного контакта частиц с охлаждающей средой. Такой пример показывает роль механики слоя, а не задаёт производственный режим.
При поиске причины важно двигаться от наблюдения к подтверждению: сначала фиксировать различия продукта, затем проверять движение материала и только после этого оценивать влияние параметров газового потока.
Как свойства гранул меняют результат охлаждения

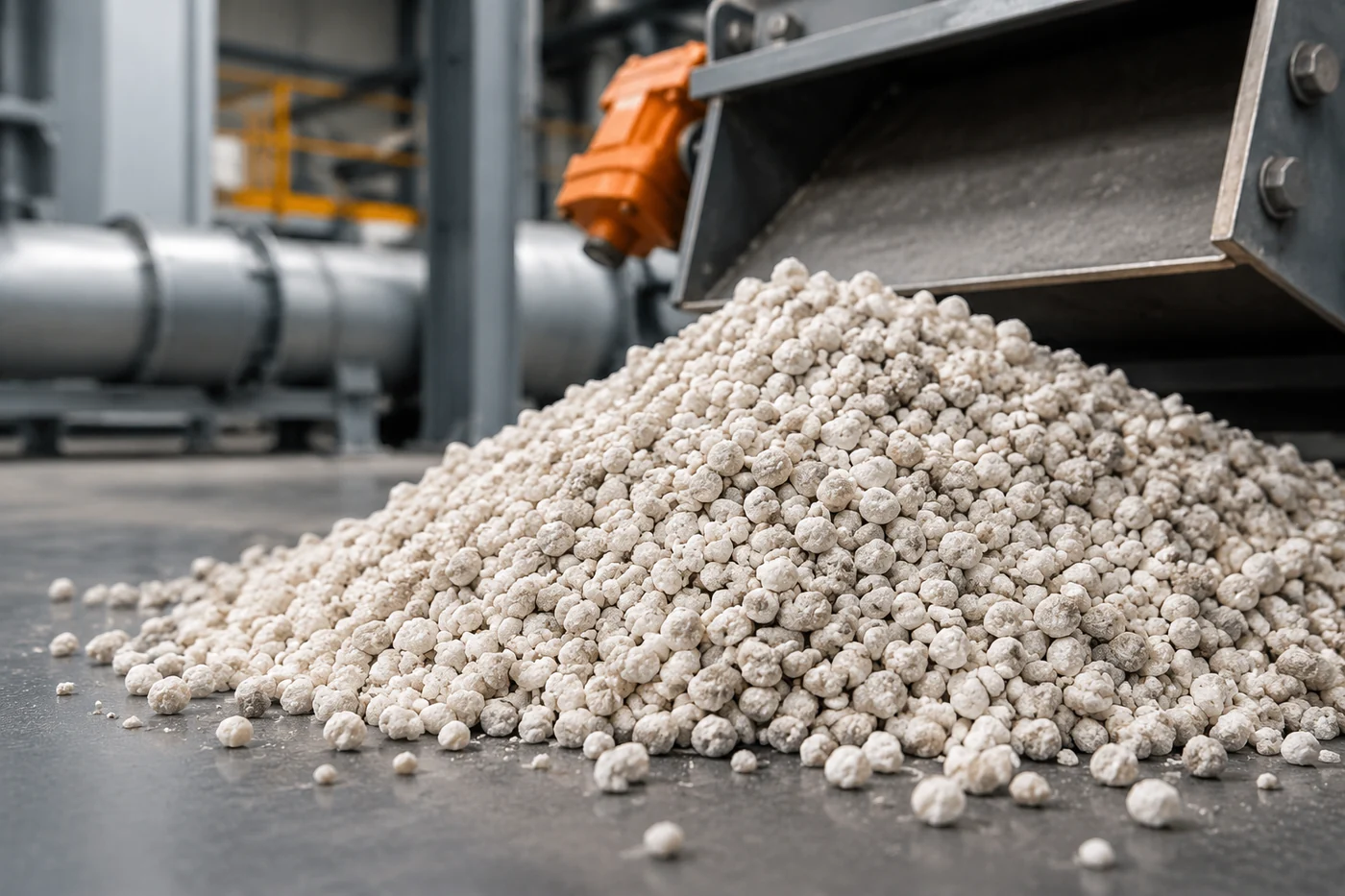

Одинаковое оборудование не означает одинаковое поведение всех материалов. Гранулы различаются размером, плотностью, структурой поверхности и склонностью к образованию агломератов. Эти свойства влияют на то, насколько свободно частицы перемещаются внутри слоя.
Более крупные частицы и неоднородная фракция могут изменять распределение материала. Поверхностные особенности гранул влияют на контакт с газом и последующие процессы хранения. Поэтому оценка работы охладителя должна учитывать конкретный продукт, а не только паспортные характеристики аппарата.
Отдельно следует учитывать наличие покрытий. Покрывающий слой может влиять на поведение продукта после охлаждения, но не заменяет контроль температуры, влажности и условий хранения.
Почему проверку нельзя сводить к одному показателю
Температура выгруженных гранул — важный показатель, но он отражает только конечное состояние потока. Для понимания равномерности необходимо рассматривать всю цепочку: движение материала, контакт с газом, свойства гранул и стабильность подачи.
При изменении сырья или характеристик грануляции условия работы могут измениться даже без перестройки оборудования. Поэтому сравнение корректно проводить для сопоставимых продуктов и с учётом технической документации конкретной системы.
Грамотная проверка равномерности охлаждения помогает определить, где возникает отклонение: в механике перемещения слоя, свойствах материала или взаимодействии продукта с охлаждающим потоком. Такой подход позволяет анализировать процесс по причинам, а не только по внешним признакам готовой гранулы.
