Два направления движения в одном типе сушильного оборудования

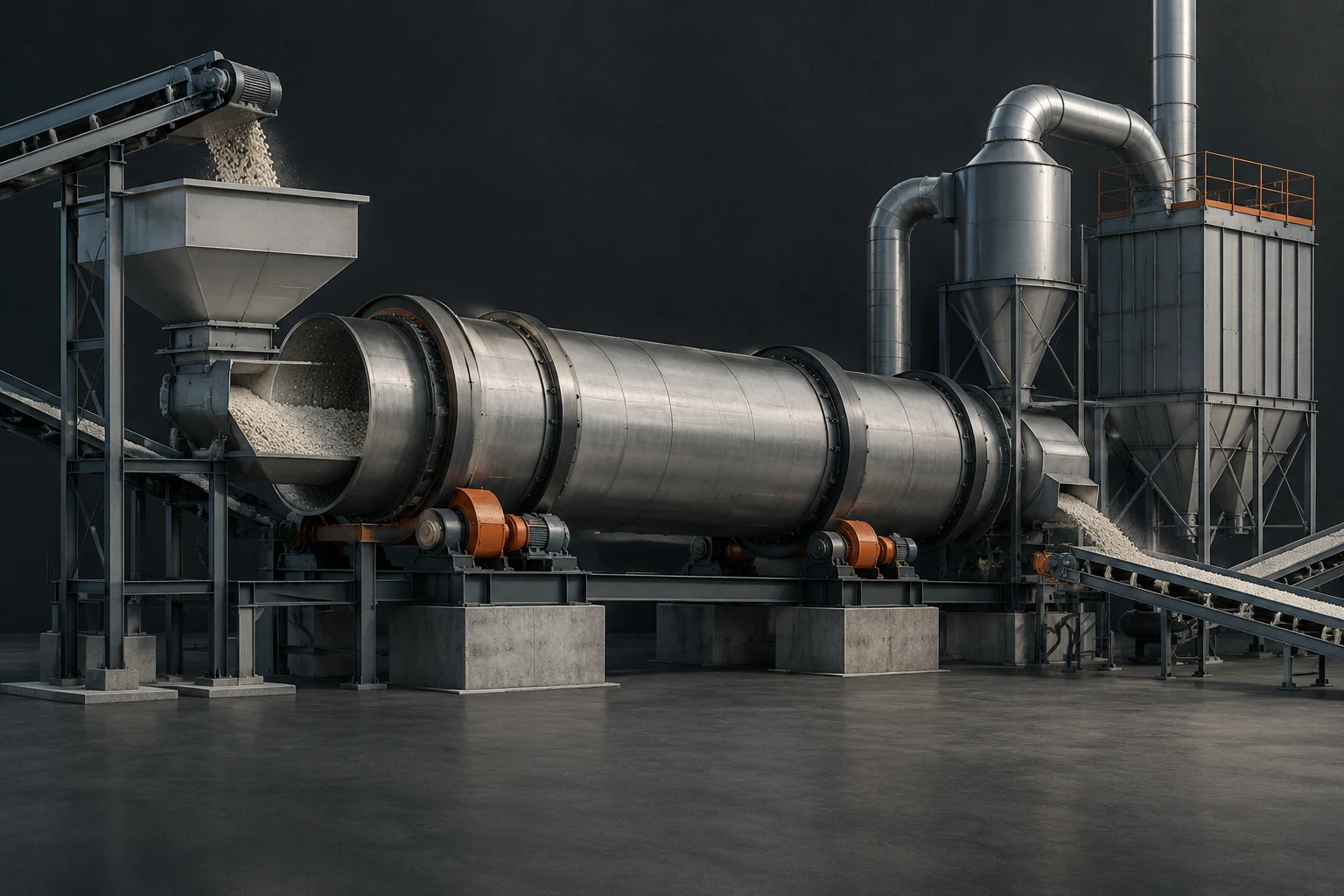

В сушильных системах для гранулированных удобрений материал и горячий газ могут двигаться в одном направлении или навстречу друг другу. Это базовое различие между прямоточной и противоточной схемами. Сам барабан при этом может иметь одинаковую конструкцию: вращающийся корпус, внутренние лопатки для подъёма и распределения продукта, подачу материала и поток сушильного газа.
Разница появляется в организации контакта двух потоков. В прямоточной схеме свежий влажный материал встречается с наиболее горячим газом в зоне входа. В противоточной схеме материал движется навстречу газу, который уже прошёл часть пути и изменил свои свойства. Поэтому одинаковый барабан может работать по-разному в зависимости от выбранной схемы движения.
При анализе оборудования важно рассматривать не только направление стрелок на схеме. Нужно учитывать свойства гранул, начальную и конечную влажность, склонность материала к разрушению, наличие мелкой фракции и особенности внутреннего распределения продукта.
Как направление потоков меняет теплообмен

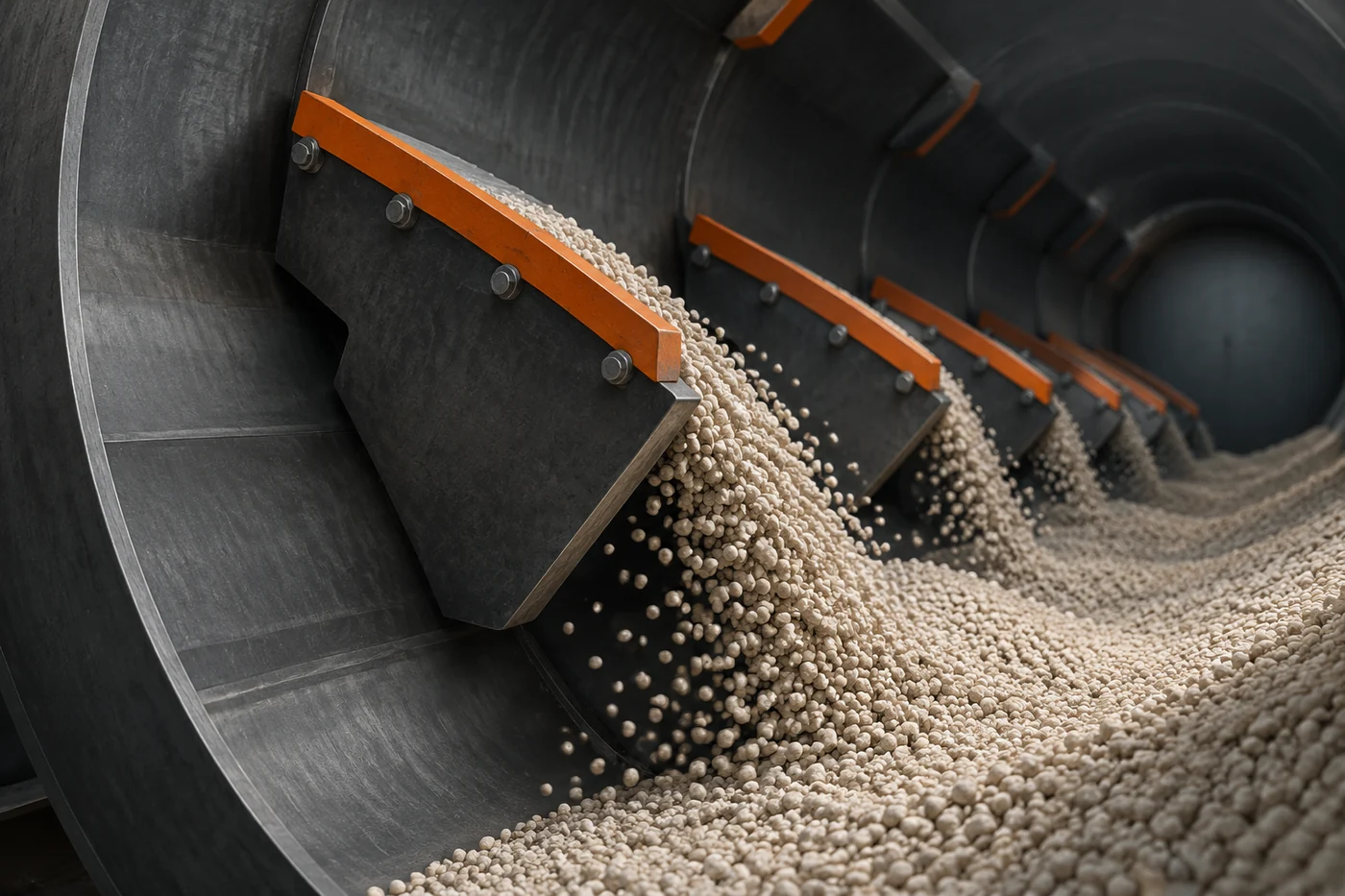

Теплообмен в сушильном барабане происходит через контакт поверхности материала с газовой средой. Лопатки поднимают слой гранул и создают завесу из частиц внутри корпуса. За счёт этого увеличивается площадь контакта и улучшается передача тепла и удаление пара.
В прямоточной схеме наиболее интенсивный нагрев приходится на влажный материал в начале пути. Большая разница температур между газом и продуктом способствует быстрому подводу тепла. По мере движения к выходу газ остывает, а материал теряет часть влаги.
В противоточной схеме температурное поле распределяется иначе. Более сухой материал в конце пути контактирует с более горячим газом, а влажный материал на входе встречает уже изменившийся поток. Это создаёт другой баланс между скоростью испарения и температурным воздействием на продукт.
Инженерная заметка. Направление потоков не определяет качество сушки само по себе. При диагностике смотрят на весь процесс: распределение материала по длине барабана, состояние лопаток, равномерность движения слоя и соответствие фактической работы данным технической документации конкретной установки.
Влияние схемы на свойства высушиваемых гранул

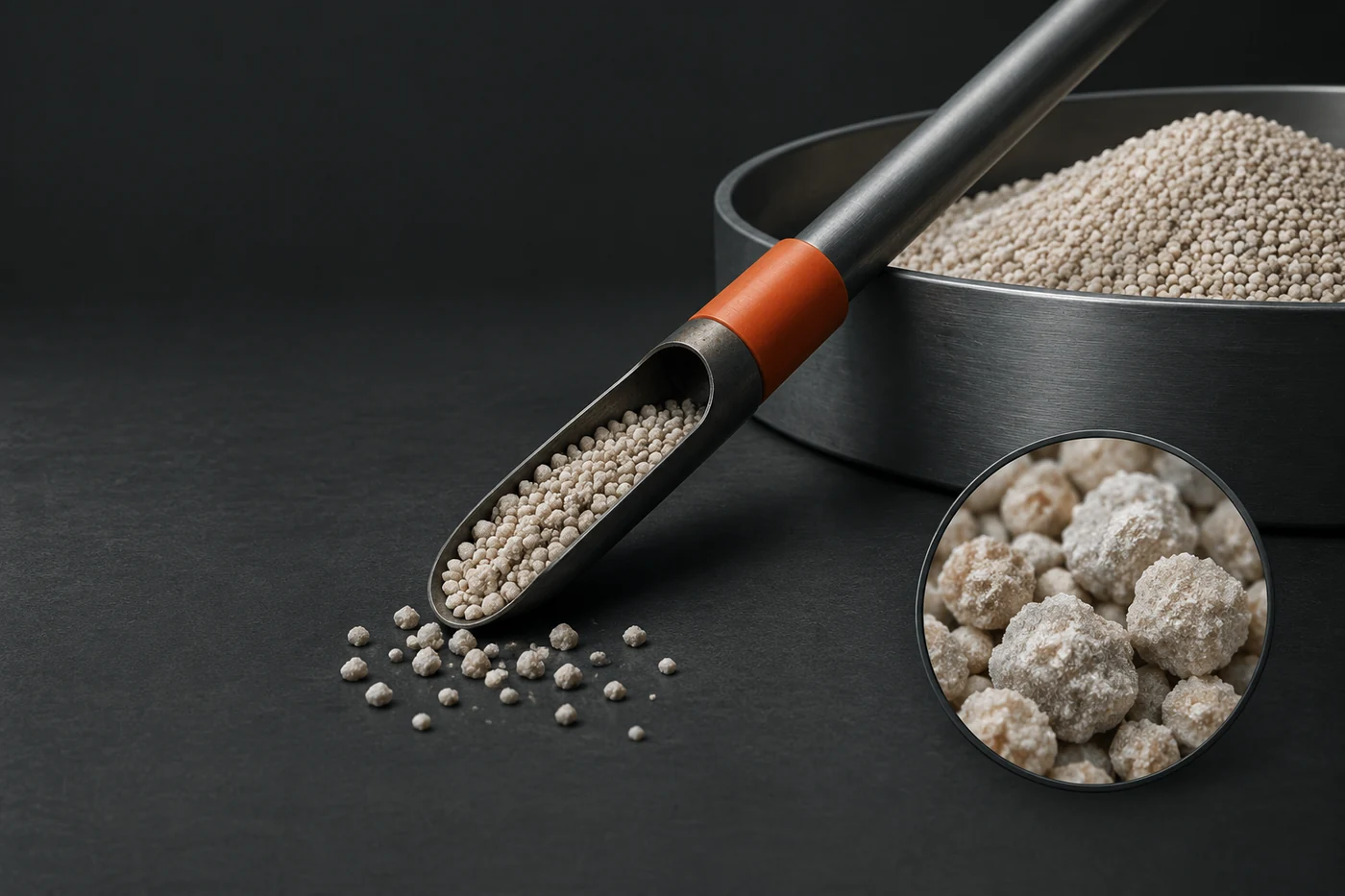

Гранулы удобрений чувствительны не только к количеству удалённой влаги, но и к механическому воздействию во время движения. Избыточное перемещение, столкновения или локальный перегрев могут влиять на прочность и количество мелкой фракции.
Прямоточная схема часто рассматривается как вариант с быстрым начальным воздействием на влажный продукт. Однако скорость нагрева нельзя оценивать отдельно от характеристик конкретного материала. Разные составы гранул, связующие компоненты и структура поверхности по-разному реагируют на одинаковую тепловую нагрузку.
Противоточная схема позволяет иначе распределять контакт материала с газом по длине барабана. Это может быть важно, когда требуется учитывать поведение уже частично высушенных гранул на выходной стадии. При этом сама схема не гарантирует получение заданной остаточной влажности без проверки работы всей системы.
Сравнение схем по основным критериям
| Критерий | Прямоточная схема | Противоточная схема |
|---|---|---|
| Направление движения | Газ и материал перемещаются в одну сторону | Газ и материал движутся навстречу друг другу |
| Начальный контакт | Влажный материал встречает более горячий поток | Влажный материал контактирует с изменившимся газом |
| Анализ процесса | Особое внимание уделяют зоне входа и быстрому нагреву | Важна оценка распределения условий по всей длине барабана |
| Проверка применимости | Требует учёта свойств конкретного продукта | Требует учёта свойств продукта и характеристик газового потока |
Такая таблица показывает только общую логику сравнения. Реальная работа сушильной системы зависит от конструкции барабана, способа подачи материала, состояния внутренних элементов и требований к готовому продукту.
Какие элементы оборудования нужно учитывать при анализе
Оценка схемы сушки начинается не с выбора направления потока, а с понимания пути материала внутри оборудования. Вращение барабана перемещает продукт вдоль корпуса, а лопатки поднимают и распределяют его в газовом потоке. Если распределение нарушено, преимущества выбранной схемы могут быть потеряны.
При техническом анализе обычно проверяют несколько групп факторов:
- как материал поступает в барабан и равномерно ли распределяется по сечению;
- как работают внутренние лопатки и сохраняется ли необходимое перемешивание слоя;
- как меняются свойства газа по длине сушильной зоны;
- соответствует ли фактическое состояние оборудования требованиям технической документации.
Нельзя переносить паспортные значения одного производителя на другое оборудование. Даже одинаковые по назначению сушильные барабаны могут иметь различия в размерах, внутреннем устройстве и организации движения продукта.
Как проверять выбранную схему на действующей линии
Проверка начинается с сопоставления расчётной логики и фактического поведения материала. Если продукт выходит с нестабильной влажностью, причиной может быть не сама схема прямотока или противотока, а нарушение распределения потока, изменение характеристик сырья или состояние оборудования.
Последовательность анализа обычно включает определение направления движения газа и материала, проверку состояния узлов перемещения продукта и оценку результата сушки по данным контроля процесса. Конкретные допустимые нагрузки, размеры зон и рабочие интервалы должны определяться по техническому паспорту и документации конкретной установки.
При сравнении двух схем важно избегать упрощения: «горячее» не означает автоматически «лучше высушивает», а встречное движение потоков не является универсальным решением для любого удобрения. Схема выбирается с учётом физических свойств материала и требований к процессу.
Почему направление потоков нельзя оценивать отдельно от всей системы
Сушильный барабан является частью технологической цепочки. Перед ним могут находиться операции подготовки и формирования гранул, а после него — охлаждение и дальнейшая обработка продукта. Изменение одного участка влияет на условия работы следующего.
Поэтому сравнение прямотока и противотока полезно как инструмент инженерного анализа, а не как выбор «правильной» схемы без дополнительных данных. Направление движения газа и материала определяет характер теплообмена, но итоговый результат формируется всей системой: конструкцией барабана, свойствами гранул и контролем процесса.
