Сушильный барабан в линии производства удобрений устанавливают не вместо грануляции, а после неё, потому что эти операции решают разные задачи. После влажного формирования гранул материал содержит связанную и свободную влагу, которая влияет на прочность частиц, склонность к налипанию и дальнейшее обращение с продуктом. Задача сушки — удалить избыточную влагу контролируемым тепло- и массообменом, сохранив требуемые свойства гранул.
Влажная грануляция и сушка связаны последовательностью движения материала, но их механика различается. На этапе грануляции частицы сталкиваются, объединяются и наращивают размер за счёт увлажнения и последующего формирования структуры. В сушильном барабане основное внимание переносится на перемещение влаги из материала в газовый поток. Поэтому один аппарат не может автоматически выполнять функции другого.
Почему после формирования гранул требуется отдельная сушка
Влажный продукт после грануляции представляет собой смесь частиц с разным содержанием влаги. Внутри гранул могут оставаться участки с более высокой влажностью, а на поверхности присутствует влага, влияющая на сыпучесть. Если такой материал сразу направить на хранение или упаковку, повышается риск ухудшения технологических свойств.
Сушка становится отдельным этапом, потому что удаление влаги требует другого механизма воздействия. Здесь важны контакт между горячим газом и поверхностью частиц, время пребывания материала в аппарате, распределение слоя и движение гранул внутри барабана. Эти процессы оценивают отдельно от условий формирования гранул.
Как устроено движение материала внутри сушильного барабана

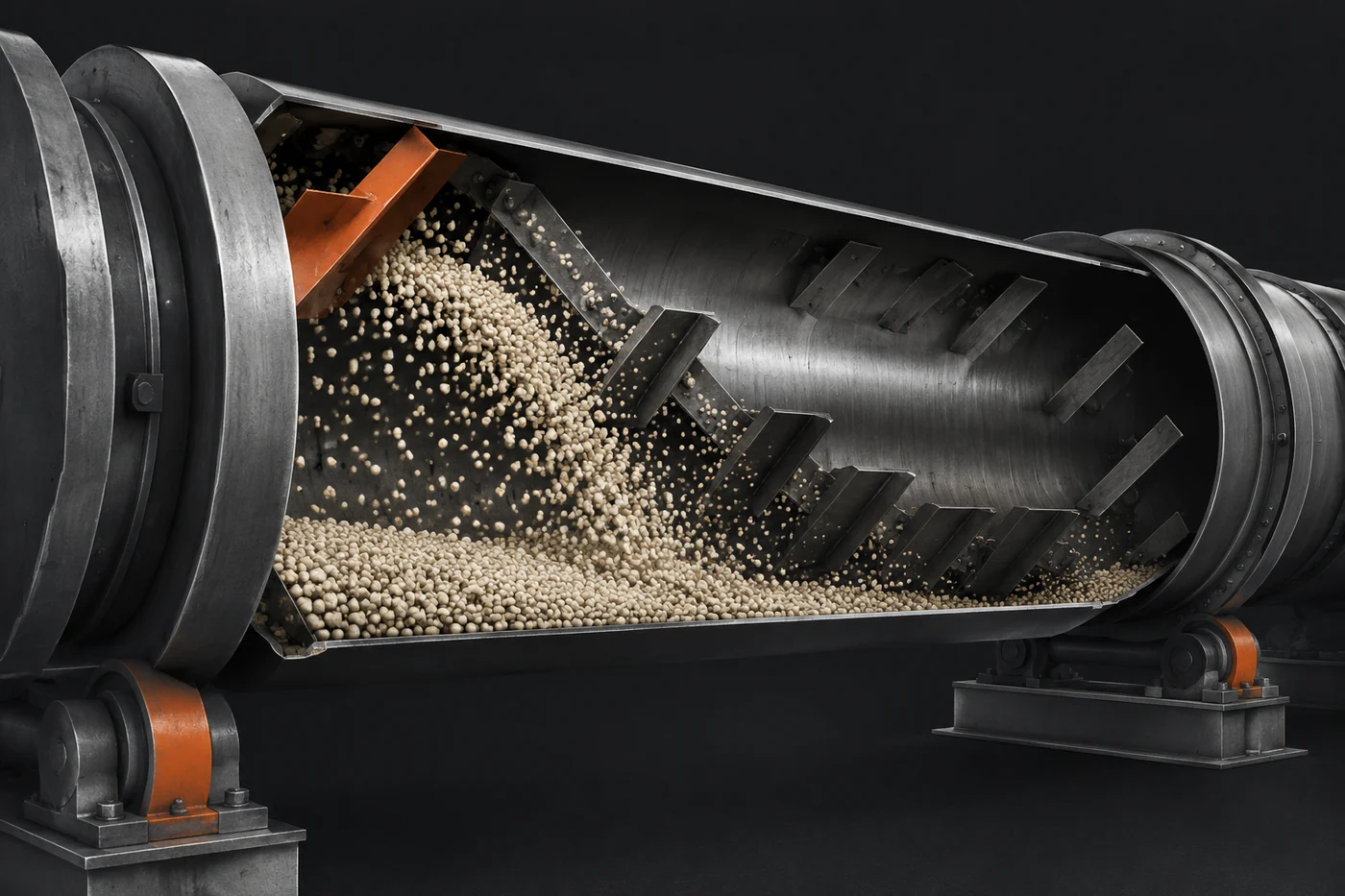

Основной рабочий элемент барабанной сушилки — вращающийся цилиндр. При вращении внутренние лопатки подхватывают материал, поднимают его и распределяют в потоке газа. Такое движение увеличивает площадь контакта частиц с сушильной средой и помогает избежать прохождения материала сплошным неподвижным слоем.

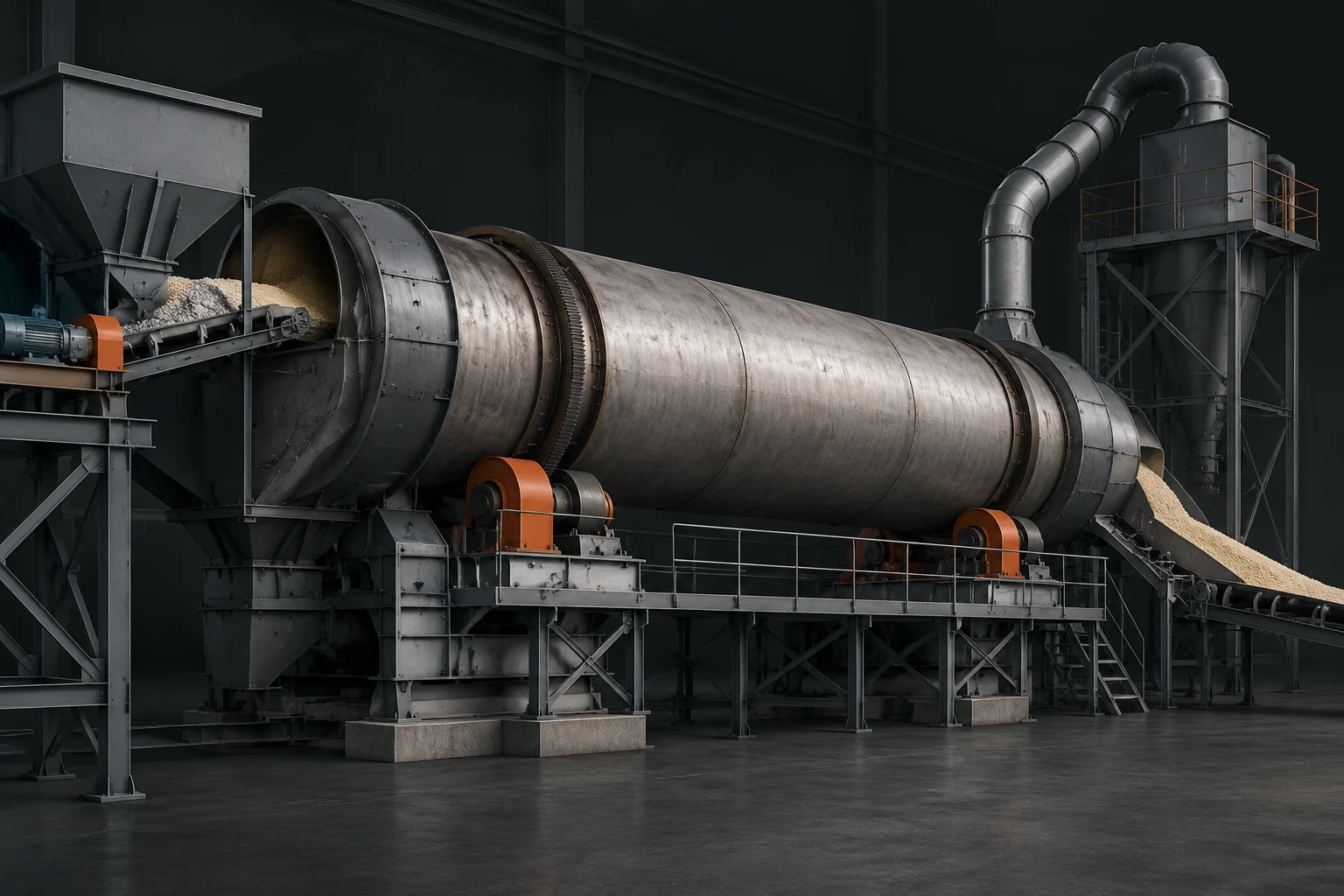

Путь продукта можно представить как последовательность: влажные гранулы поступают во входную часть барабана, перемещаются вдоль корпуса за счёт его вращения и уклона, многократно поднимаются лопатками и покидают аппарат после прохождения зоны сушки. Реальное время нахождения зависит от конструкции оборудования, свойств материала и выбранных режимов.
Инженерная заметка. Направление движения газа относительно материала влияет на характер теплообмена. В прямоточном варианте газ и продукт движутся в одном направлении, а в противоточном — навстречу друг другу. Выбор схемы и рабочих параметров проверяют по техническому листу конкретной установки, так как универсального режима для всех гранулированных удобрений не существует.
Какие функции выполняет барабан после влажного процесса
Сушильный барабан выполняет несколько связанных функций. Главная — снижение остаточной влажности до уровня, необходимого для дальнейшей обработки. Дополнительно аппарат обеспечивает равномерность воздействия на поток материала: каждая часть продукта должна пройти через зону контакта с сушильным газом.
При оценке работы барабана обычно проверяют не только конечное состояние продукта, но и сам процесс:
- равномерность перемещения гранул внутри барабана без образования устойчивых зон скопления;
- соответствие фактической нагрузки и движения материала данным технической документации оборудования;

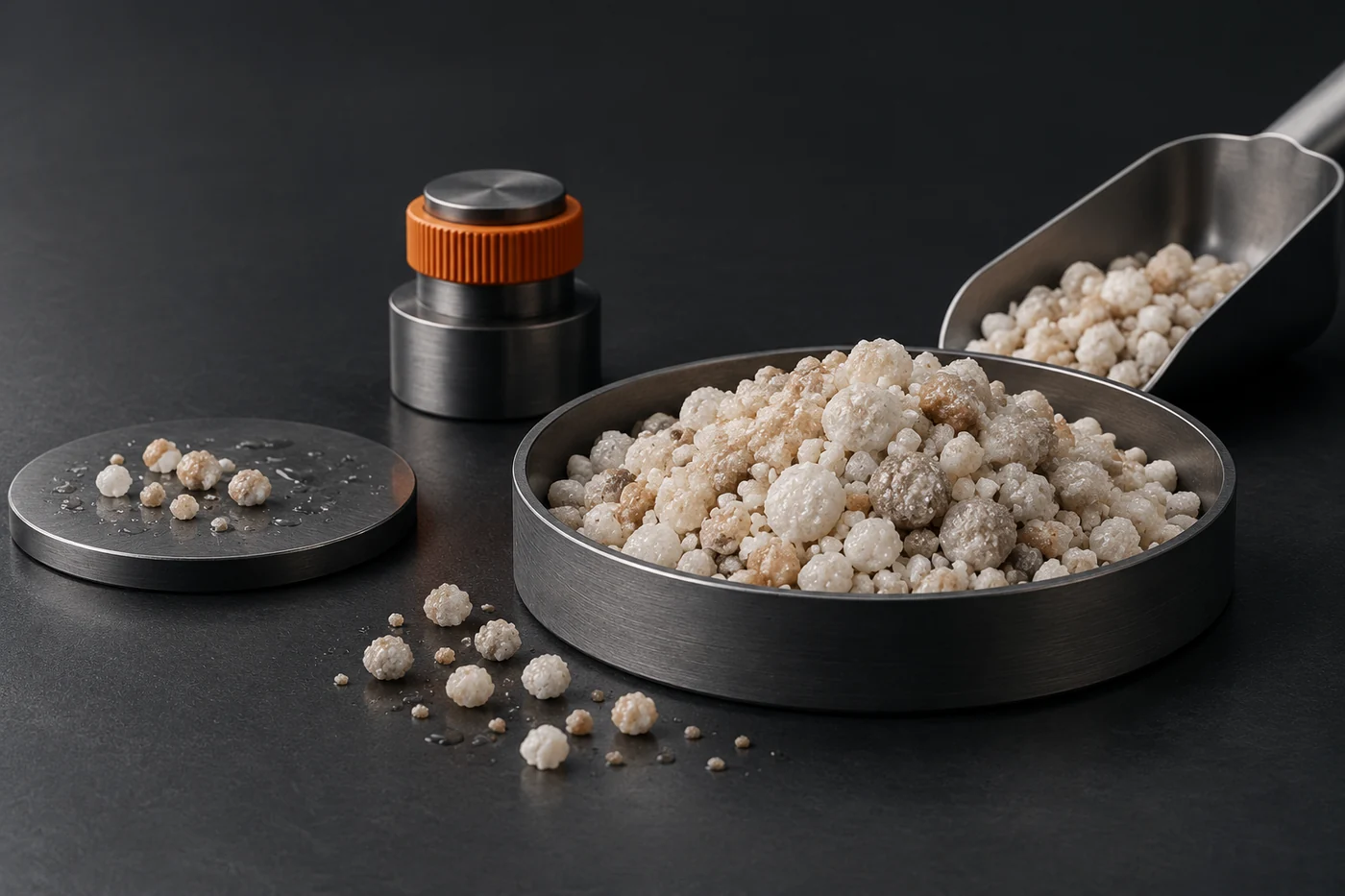

- изменение влажности продукта на входе и выходе по принятой методике контроля;
- отсутствие признаков чрезмерного воздействия, которое может ухудшать физические свойства гранул.
Конкретные значения влажности, производительности или времени пребывания нельзя переносить с одного барабана на другой. Они зависят от конструкции, характеристик материала и требований к готовому продукту.
Почему грануляция и сушка не являются одной операцией
Разделение этапов связано с разными физическими задачами. Грануляция отвечает за создание частиц определённого размера и формы. Сушка отвечает за изменение влажностного состояния уже сформированного материала. Попытка рассматривать эти процессы как единый этап приводит к неправильной оценке оборудования.
| Этап | Основная задача | Что контролируют |
|---|---|---|
| Грануляция | Формирование гранул из исходного материала | Рост частиц, структура слоя, стабильность процесса |
| Сушка | Удаление избыточной влаги из сформированных гранул | Теплообмен, движение материала, остаточную влажность |
Такая последовательность объясняет расположение оборудования в линии: сначала получают влажный гранулированный продукт, затем стабилизируют его состояние сушкой. В некоторых схемах после этого могут применяться дополнительные операции, например охлаждение или разделение фракций, но их назначение также отличается.
Как проверяют работу сушильного барабана без поиска одной причины
Оценка неисправной или нестабильной работы начинается не с изменения режима, а с определения признака отклонения. Один и тот же внешний результат может иметь разные причины: изменение свойств исходного материала, нарушение подачи, изменение газового потока или особенности движения продукта внутри барабана.
Логика проверки строится по цепочке:
- Определяют, что изменилось: влажность продукта, сыпучесть, равномерность обработки или стабильность потока.
- Сравнивают фактические условия работы с технической документацией конкретного оборудования.
- Проверяют связанные участки линии, поскольку причина может находиться до или после сушильного барабана.
- Оценивают результат только по измеряемым признакам, а не по внешнему впечатлению от работы аппарата.
Такой подход важен, потому что сушильный барабан является частью общей системы. Его эффективность зависит не только от корпуса и лопаток, но и от стабильности подачи материала, характеристик гранул и организации последующих операций.
Материал гранул и ограничения оценки процесса
Разные виды удобрений и сырьевых компонентов по-разному реагируют на сушку. Минеральные и органические материалы могут отличаться по способности удерживать влагу, механической прочности и поведению при нагреве. Поэтому нельзя использовать один набор выводов для всех продуктов.
Особенно важно учитывать ограничения при работе с органическими компонентами. Сам факт прохождения материала через сушильный барабан не является универсальным подтверждением санитарной безопасности или полного устранения биологических рисков. Для таких задач необходимы отдельные проверки и требования к процессу.
При отсутствии точных данных по конкретной установке ориентируются на технический лист оборудования и фактические измерения процесса. Модельные расчёты могут использоваться для понимания механики, но не заменяют производственную проверку.
Место барабанной сушки в общей логике линии
Сушильный барабан занимает промежуточное положение между формированием гранул и подготовкой продукта к следующим операциям. Его роль определяется не самим фактом нагрева, а управлением переносом влаги при движении сыпучего материала.
Понимание этой связи помогает правильно оценивать оборудование: гранулятор создаёт структуру частиц, сушильный барабан изменяет их влажностное состояние, а дальнейшие этапы зависят от требований к готовому удобрению. Разделение функций позволяет анализировать линию не как набор отдельных аппаратов, а как последовательность взаимосвязанных процессов.
