При выборе оборудования для мокрой грануляции удобрений важно смотреть не только на внешний вид аппарата, но и на механику движения слоя. В тарельчатом грануляторе материал перемещается по наклонной вращающейся поверхности и постоянно меняет положение относительно центра и борта. В барабанном аппарате частицы проходят через вращающийся цилиндрический объём, где слой поднимается, перекатывается и продвигается вдоль корпуса.
Разница в движении определяет то, как частицы сталкиваются, где происходит накопление влаги и как формируется структура будущей гранулы. Поэтому тип гранулятора выбирают не отдельно от линии, а вместе с характеристиками сырья, требованиями к продукту и возможностью организовать возврат мелкой фракции.
Как движется материал в тарельчатом грануляторе

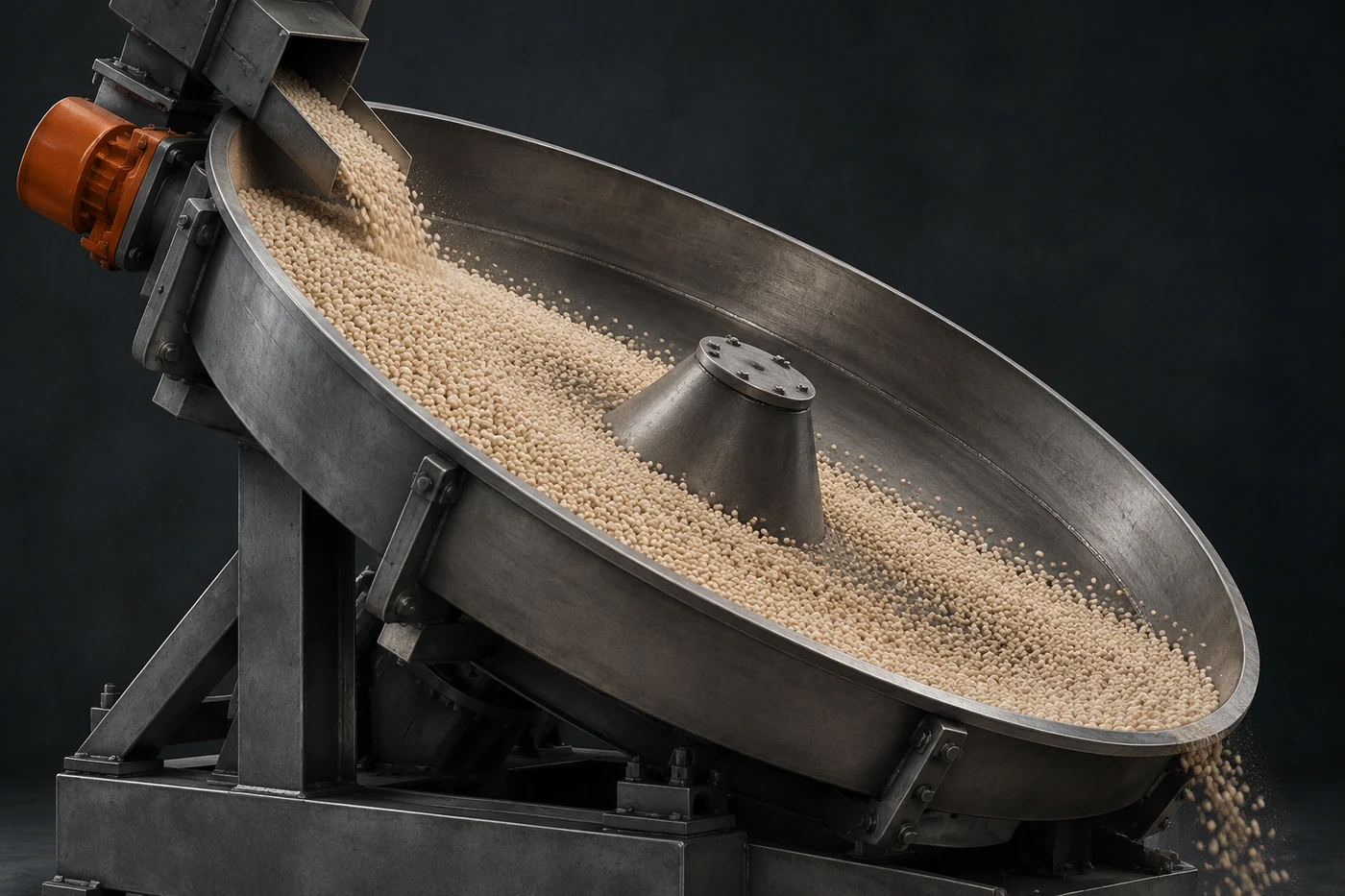

Тарельчатый аппарат работает за счёт вращения наклонной чаши. Сырьё поступает на поверхность, где слой под действием вращения перемещается по сложной траектории: часть материала стремится к периферии, часть возвращается к зоне накопления. Такое движение создаёт многократные циклы перекатывания и столкновений.
Для роста гранул важен не просто контакт частиц, а повторяемость контактов. При наличии влаги между частицами могут возникать жидкостные мостики, которые временно связывают мелкие фракции. Во время дальнейшего движения более крупные зародыши захватывают новые частицы, а поверхность гранулы постепенно нарастает.
Конструкция тарелки позволяет изменять характер движения слоя за счёт геометрии аппарата и организации подачи материала. Однако конкретные углы установки, скорость вращения и производительность не являются универсальными параметрами: их проверяют по технической документации оборудования и данным испытаний для конкретного сырья.
Механика движения слоя в барабанном грануляторе

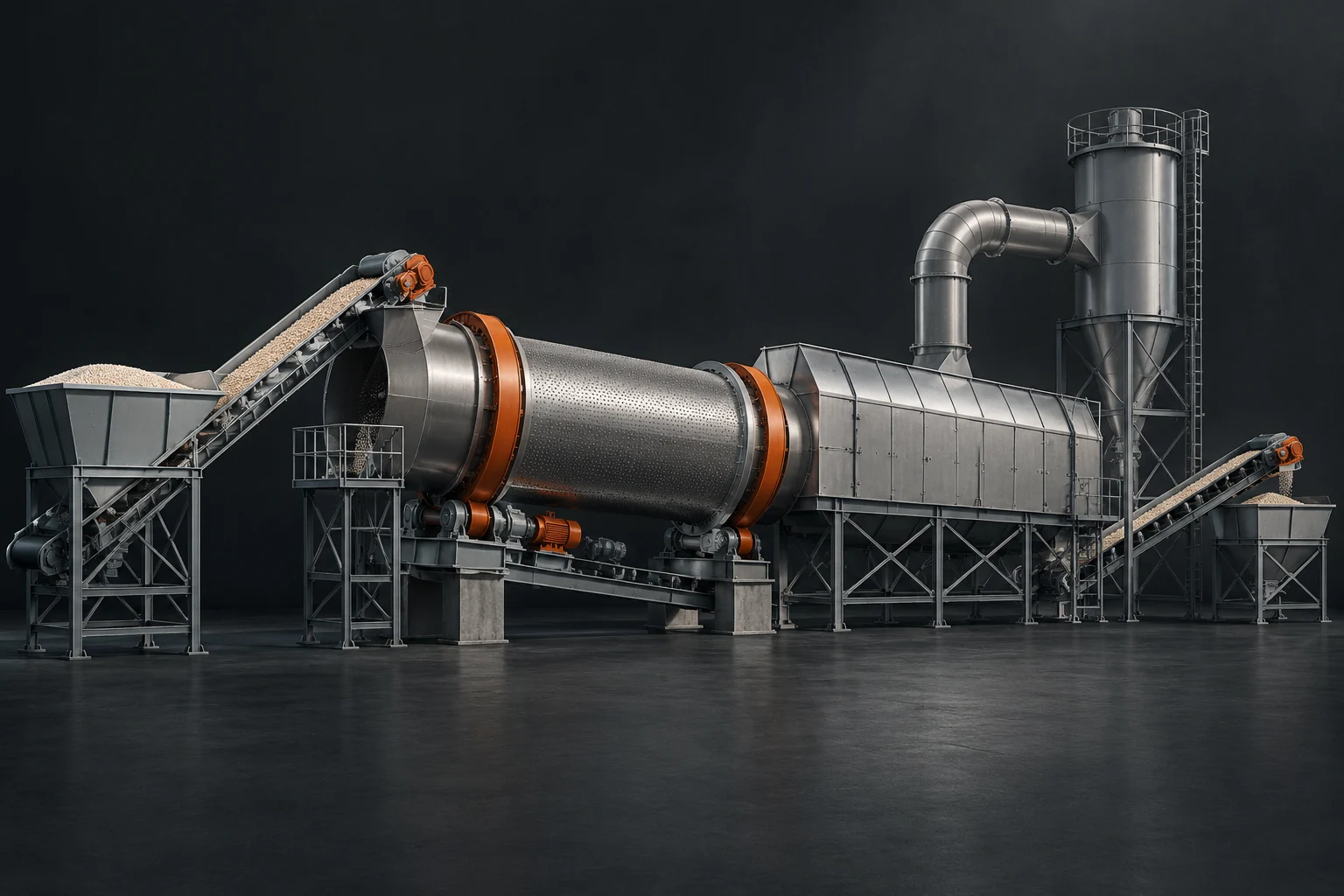

В барабанном аппарате материал находится внутри вращающегося цилиндра. Лопаточные элементы или внутренняя поверхность корпуса поднимают часть слоя, после чего частицы перемещаются вниз и сталкиваются друг с другом. Одновременно масса постепенно движется к выходу аппарата.
Главная особенность барабана — непрерывное перемешивание большого объёма материала. Частицы получают множество контактов по всей длине рабочей зоны. Связующее и мелкая фракция распределяются внутри движущегося слоя, а рост гранул происходит через последовательное наслоение и объединение частиц.
В производственной линии барабанная грануляция часто связана с последующей сушкой, классификацией и возвратом некондиционных фракций. Мелкие частицы после разделения могут возвращаться в процесс как дополнительная поверхность для роста новых гранул. Конкретная схема зависит от свойств исходного материала и требований к продукту.
Инженерная заметка. При оценке гранулятора рассматривают не только способность формировать гранулы, но и баланс между временем пребывания материала, интенсивностью перемешивания и нагрузкой на последующие участки линии. Увеличение одного параметра может изменить поведение всего процесса, поэтому режимы проверяют комплексно.
Сравнение двух подходов по движению и организации процесса
| Критерий | Тарельчатая грануляция | Барабанная грануляция |
|---|---|---|
| Основное движение | Перекатывание слоя по наклонной вращающейся поверхности | Подъём, падение и продольное перемещение слоя внутри цилиндра |
| Формирование контактов | Цикличное движение частиц по ограниченной рабочей зоне | Многократные столкновения в большом объёме материала |
| Организация линии | Зависит от подачи, классификации и требуемой производительности | Часто требует согласования с сушкой, возвратом и разделением фракций |
| Главный вопрос выбора | Подходит ли материал для управляемого окатывания слоя | Позволяет ли сырьё стабильно работать в непрерывном потоке |
Таблица показывает общие различия, но не заменяет подбор оборудования. Одинаковое сырьё может вести себя по-разному при изменении влажности, состава частиц или требований к размеру гранул.
Как проверяют выбор типа гранулятора
Выбор оборудования начинается не с мощности аппарата, а с анализа поведения материала. Проверяют, как сырьё реагирует на увлажнение, насколько легко образуются устойчивые агломераты и как меняется продукт после механического воздействия.
Последовательность оценки обычно включает несколько этапов:
- определение физических свойств исходных компонентов: размер частиц, сыпучесть и склонность к слёживанию;
- проверку способности материала формировать гранулы при выбранном принципе агломерации;
- оценку требуемой схемы возврата мелких и крупных фракций;
- сопоставление требований к готовым гранулам с возможностями оборудования и линии.
При необходимости конфигурацию подтверждают испытаниями с конкретным сырьём. Результат таких проверок нужен не для поиска универсального режима, а для понимания, какая комбинация оборудования и операций обеспечивает стабильное движение материала.
Почему свойства сырья определяют схему линии
Гранулятор работает не изолированно. Поведение частиц на входе влияет на весь маршрут: потребуется ли интенсивная сушка, какой объём возврата образуется, насколько легко отделяются нужные фракции.
Материал с большим количеством мелочи может требовать другой организации процесса, чем сырьё с уже сформированной крупной фракцией. Частицы с разной плотностью и формой по-разному перемещаются внутри слоя, поэтому одинаковая конструкция аппарата не гарантирует одинаковый результат.
Важно также различать мокрую агломерацию и грануляцию давлением. В тарельчатом и барабанном аппаратах рост происходит через увлажнение, контакты и наслоение. При валковом прессовании сухой порошок сначала уплотняется давлением, затем компактат дробится и классифицируется. Это другой механизм формирования гранулы.
Ограничения выбора и типичные ошибки сравнения
Нельзя выбирать гранулятор только по производительности или размеру получаемых гранул. Такие параметры зависят от всей технологической схемы, свойств сырья и требований к дальнейшей обработке.
Одна из распространённых ошибок — сравнивать тарельчатый и барабанный аппарат как взаимозаменяемые машины. Они используют разные способы управления движением слоя. Тарельчатый вариант даёт иной характер перемещения частиц, а барабанный создаёт непрерывное объёмное перемешивание.
Также нельзя переносить параметры одного проекта на другой без проверки. Рабочие настройки, размеры оборудования и допустимые нагрузки уточняют по техническим листам конкретного производителя и результатам подбора под материал.
