После получения гранулированного продукта на одном технологическом этапе начинается не менее важная часть процесса — перемещение к следующему узлу. Транспорт не меняет состав удобрения и обычно не выполняет функцию дозирования, но от его конструкции зависит сохранение формы гранул, стабильность потока и состояние оборудования ниже по линии.
Основная ошибка при выборе транспорта — рассматривать его как универсальный участок между двумя точками. В производственной линии расстояние, направление движения, высота подъёма, свойства гранул и характер пересыпок меняют требования к механике перемещения. Поэтому разные типы оборудования применяются не потому, что один вариант лучше другого, а потому что у каждого есть собственная область работы.
Роль транспорта между технологическими этапами
Транспортная система соединяет операции, которые имеют разный характер движения материала. После формирования гранул продукт может нуждаться в перемещении по горизонтали, подъёме на высоту или плавной передаче в следующий аппарат. На каждом таком участке возникают свои нагрузки: давление слоя материала, трение о рабочие поверхности, удары при падении и воздействие воздуха при открытых пересыпках.
В отличие от узлов подачи, где задача может заключаться в поддержании определённого расхода, транспорт прежде всего обеспечивает физическое перемещение заданного потока. Это различие важно при проектировании линии: наличие транспортёра не означает автоматического контроля количества продукта, поступающего дальше.

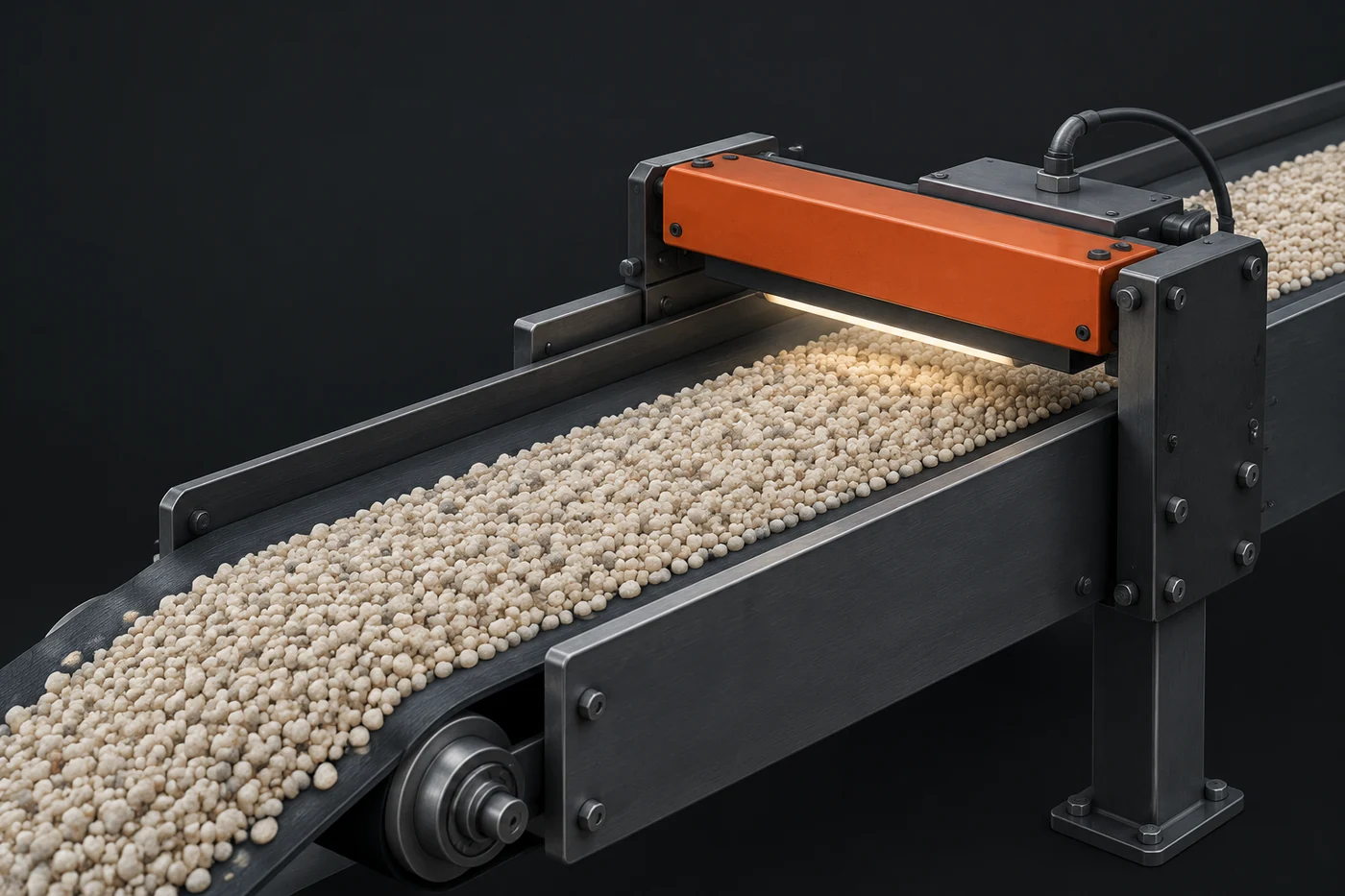

Свойства гранул напрямую влияют на выбор оборудования. Значение имеют размер и форма частиц, прочность, склонность к разрушению, содержание влаги, сыпучесть и способность материала образовывать пыль. Эти параметры определяют, насколько интенсивно продукт будет взаимодействовать с поверхностями и как изменится состояние материала после нескольких пересыпок.
Ленточные системы: движение слоя по несущей поверхности

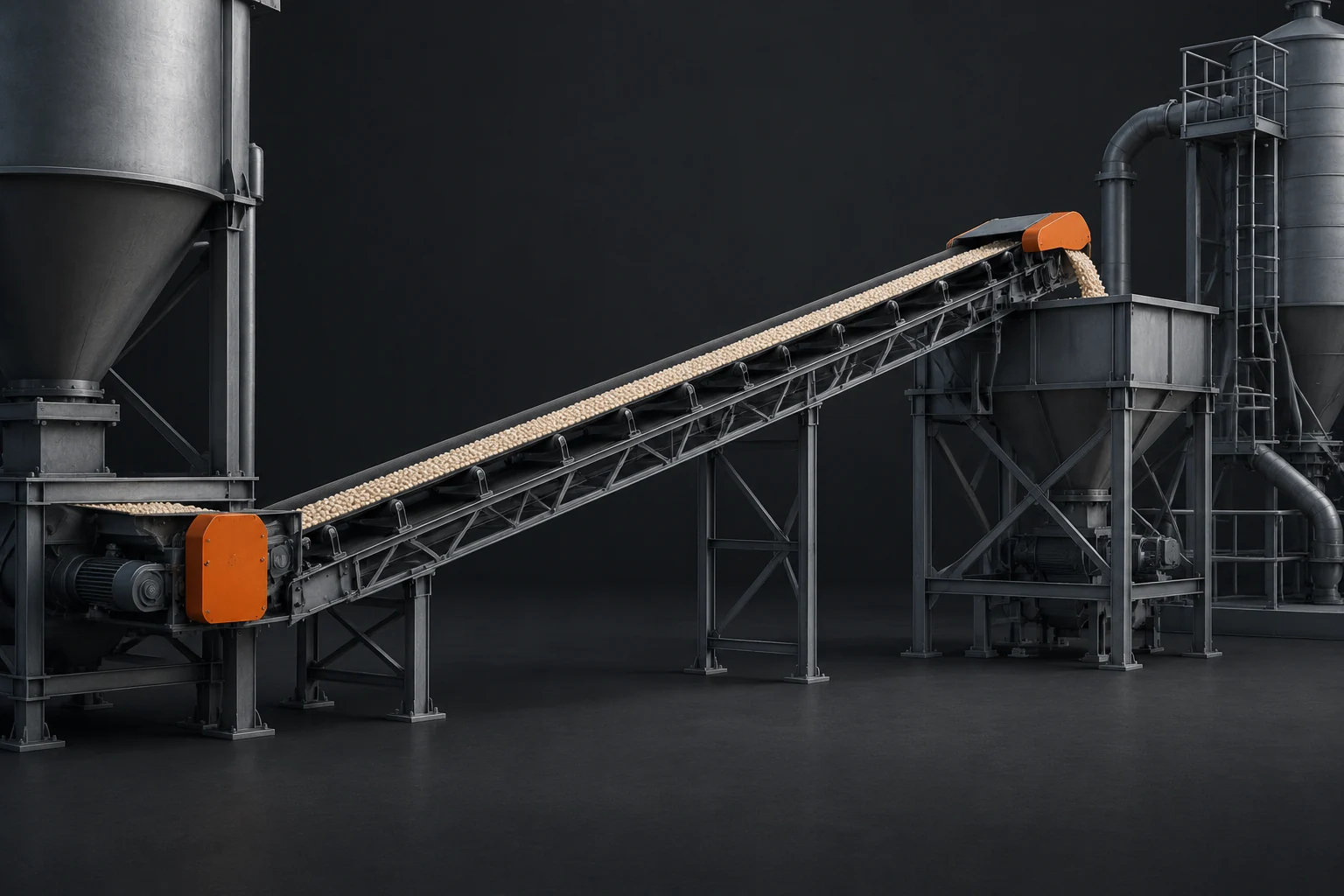

Ленточный транспортёр перемещает материал на движущейся гибкой ленте. Основная механика здесь связана не с проталкиванием отдельных частиц, а с переносом всего слоя продукта вместе с рабочей поверхностью. Поэтому лента хорошо подходит для участков, где требуется относительно спокойное горизонтальное или наклонное перемещение.
Преимущество такой схемы — возможность перемещать значительный объём материала при относительно мягком контакте с гранулами. Однако сама лента не устраняет все риски. При неправильном подборе скорости, угла наклона или условий загрузки материал может смещаться, скапливаться у краёв или подвергаться дополнительному истиранию.
Ключевым местом контроля становится зона загрузки. Здесь поток падает на движущуюся поверхность, и именно в этой точке возникают локальные удары. Конструкция направляющих элементов, высота пересыпки и согласование соседних узлов влияют на то, насколько равномерно продукт распределяется по ленте.
Инженерная заметка: при оценке транспорта рассматривают не только производительность оборудования, но и путь воздействия на гранулу. Один и тот же поток материала может вести себя по-разному на длинной горизонтальной ленте, в вертикальной нории и при короткой пересыпке с падением.
Шнековые системы: перемещение за счёт вращения рабочего органа

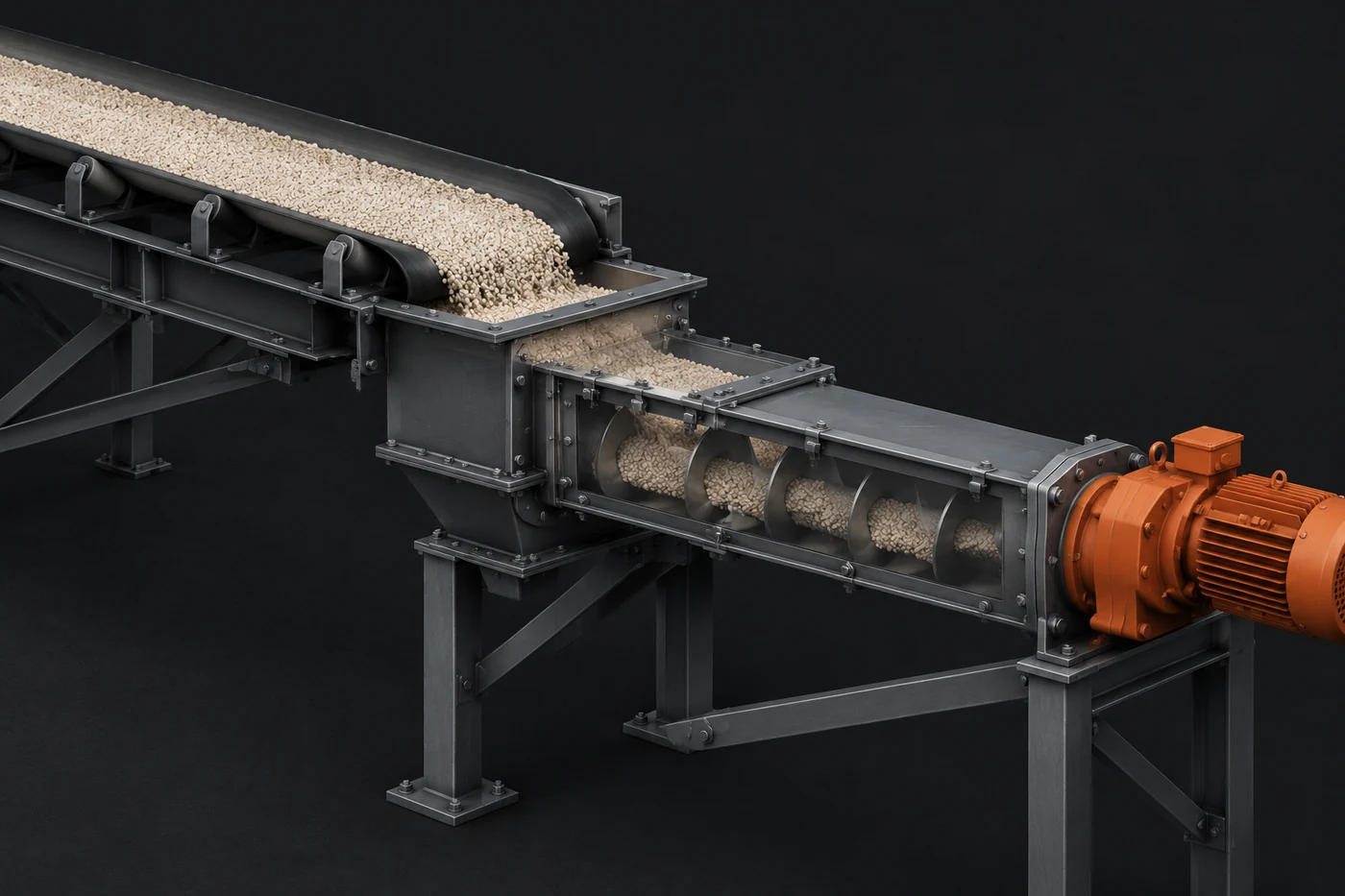

Шнековый транспортёр использует вращающийся винтовой элемент внутри корпуса. Материал перемещается вдоль оси за счёт взаимодействия с витками шнека и ограничивающей поверхностью. Такая схема удобна там, где требуется закрытое перемещение и компактная установка между близко расположенными участками линии.
При этом механизм движения отличается от ленточного. В шнеке частицы находятся в постоянном контакте с рабочим органом и стенками корпуса, поэтому важны характеристики материала и режим заполнения. Избыточное трение или длительное пребывание продукта внутри корпуса могут повышать вероятность разрушения отдельных гранул и образования мелкой фракции.
Выбор шнека требует проверки не только по расстоянию между точками передачи. Учитывают геометрию оборудования, направление перемещения, особенности материала и требования к сохранению качества продукта. Модельные размеры и допустимые нагрузки определяют по технической документации конкретного оборудования, а не по общим правилам.
Нории: вертикальный подъём с особой механикой
Нория решает задачу, которую обычная горизонтальная транспортировка не выполняет: перемещение материала на высоту. В основе работы находится цепной или ленточный орган с закреплёнными элементами захвата, которые поднимают продукт вверх и затем передают его дальше.
Вертикальное движение меняет характер воздействия на гранулы. На пути появляются точки захвата, ускорения и выгрузки. Особенно важна зона верхней передачи, где материал выходит из подъёмного органа и направляется в следующий участок линии.
Нория не заменяет горизонтальный транспорт и не является универсальным способом перемещения. Её применение оправдано там, где необходимо преодолеть высотную разницу при заданных требованиях к потоку. Для конкретной линии проверяют совместимость с характеристиками продукта и соседними узлами.
Почему свойства гранул определяют выбор транспорта
Одинаковое оборудование может давать разный результат с разными материалами. Твёрдые и устойчивые гранулы обычно легче переносят механическое воздействие, тогда как более хрупкие частицы требуют снижения числа резких контактов и падений.
При анализе транспорта оценивают несколько причинно связанных факторов:
- прочность гранул и вероятность образования мелкой фракции при ударах;
- сыпучесть материала и способность сохранять равномерный поток;
- влажность и склонность частиц к налипанию на рабочие поверхности;
- количество пересыпок между отдельными участками линии;
- направление движения и необходимость вертикального подъёма.
Эти параметры нельзя заменить только расчётом объёма перемещения. Два транспортных узла с одинаковой производительностью могут по-разному влиять на качество продукта из-за различий в контакте и движении материала.
Проверка участка перед выбором оборудования
Логика проверки начинается не с названия транспортёра, а с анализа места в технологической цепочке. Сначала определяют, откуда поступает продукт, куда он должен попасть и какие изменения с ним допустимы во время перемещения.
Затем оценивают механические условия: расстояние, направление движения, наличие подъёма, характер загрузки и выгрузки. После этого сопоставляют требования оборудования с характеристиками гранул. Если точные параметры материала или транспорта неизвестны, их проверяют по техническому листу, паспорту оборудования или результатам проектного расчёта.
Отдельного внимания требуют пересыпки. Именно на них часто возникают резкие изменения скорости и направления движения. Снижение лишних падений и согласование соседних узлов помогают уменьшить вероятность повреждения продукта без изменения самой технологии его получения.
Ограничения универсальных решений
Не существует одного транспортного узла, одинаково подходящего для всех участков линии производства удобрений. Лента эффективна в одних условиях, шнек — в других, нория — там, где требуется вертикальный подъём. Их сравнение имеет смысл только относительно конкретной задачи и свойств перемещаемого материала.
При проектировании линии транспорт рассматривают как часть общей механики процесса. Он должен соответствовать предыдущему и следующему этапу, а не просто обеспечивать перемещение между двумя точками. Такой подход позволяет понимать, почему в одной линии используются несколько разных типов оборудования и какую функцию выполняет каждый из них.
