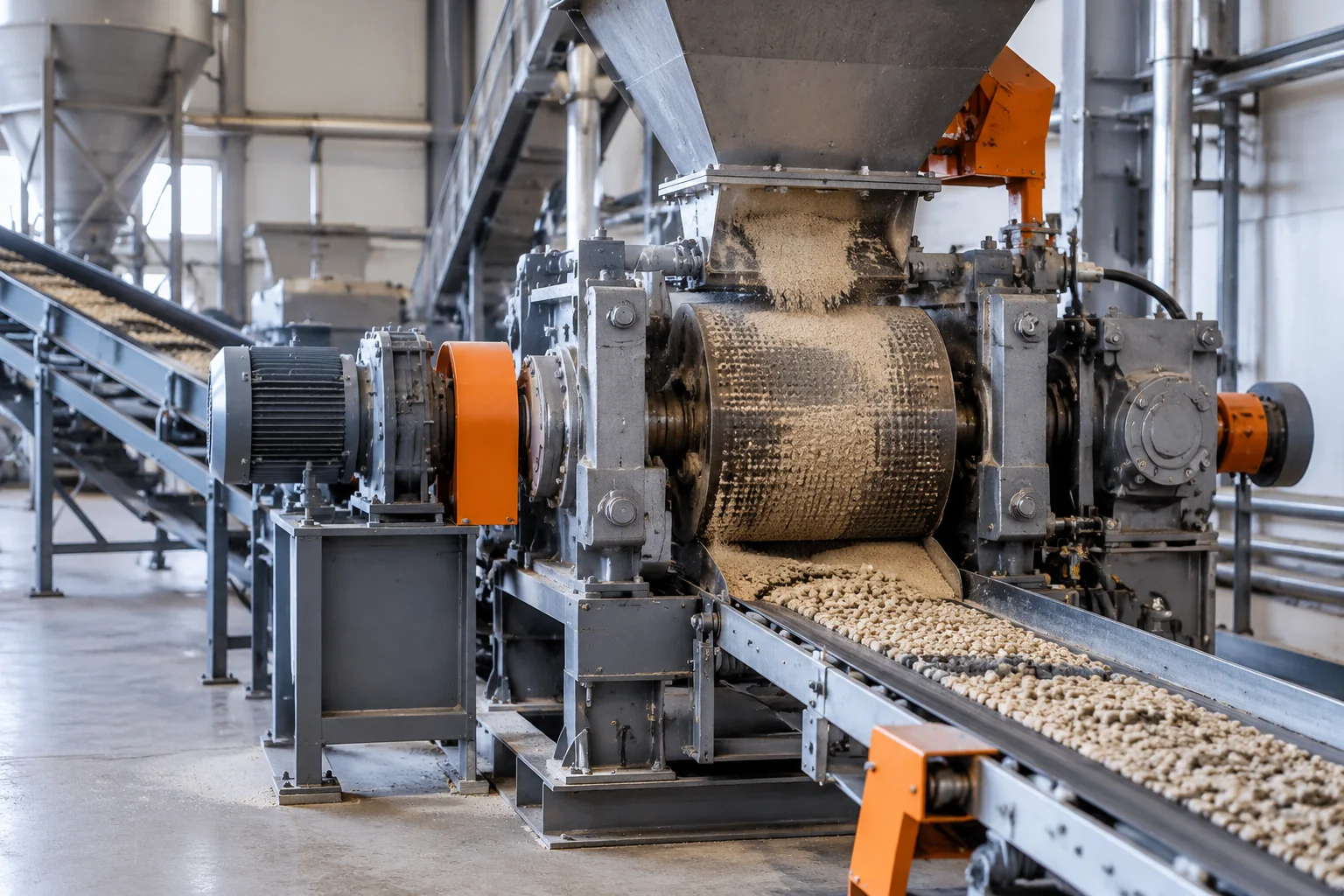

Трещины в компактате — это признак того, что сформированная под давлением структура не выдерживает собственных механических напряжений или последующей обработки. Для поиска причины важно разделять два разных процесса: сухое компактирование валками и мокрую грануляцию, где рост частиц происходит за счёт жидких мостиков, столкновений и наслоения материала. В валковом прессе главную роль играет способность сухого порошка уплотняться и сохранять связь между частицами после выхода из зоны давления.
Где возникает слабое место в структуре компактата

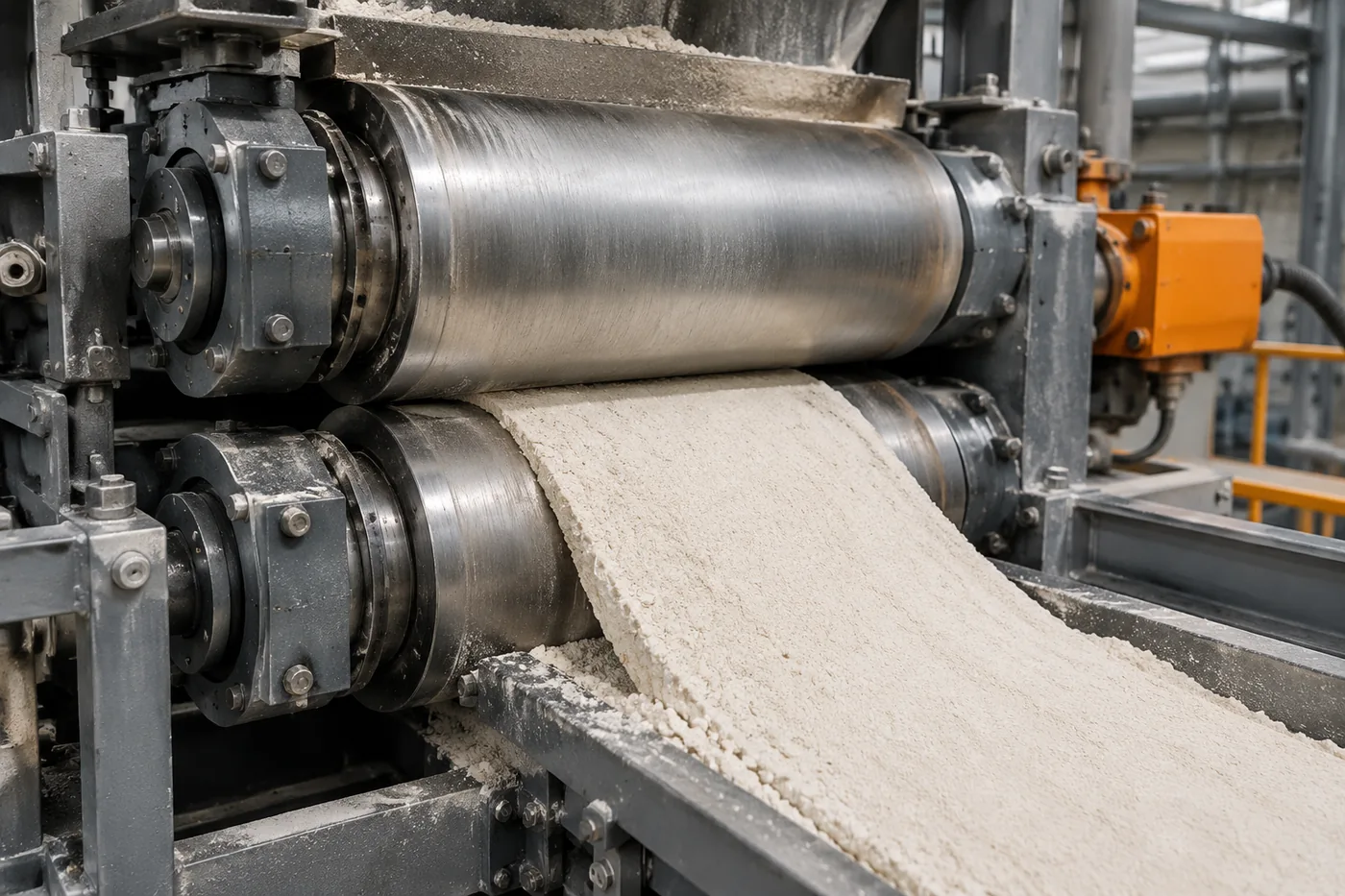

При компактировании порошок проходит через участок между валками, где частицы сближаются, деформируются и формируют плотный слой материала. После выхода из зоны давления внешний размер компактата может сохраниться, но внутри уже могут присутствовать зоны с разной плотностью или недостаточным контактом между частицами.
Если сцепление частиц слабое, напряжения, возникшие при разгрузке давления, могут привести к появлению внутренних трещин. Такой дефект способен проявиться сразу после прессования или стать заметным позже — при дроблении, транспортировке или классификации.
Причину нельзя определять только по внешнему виду. Одинаковая продольная трещина может быть следствием разных факторов: особенностей порошка, недостаточного уплотнения, неоднородности подачи или механической нагрузки на уже сформированный материал.
Инженерная заметка. Для оценки причины разрушения используют не один признак, а связку наблюдений: внешний вид трещины, место её появления, состояние поверхности излома, изменение фракционного состава после обработки и соответствие параметров оборудования техническому листу. Модельные значения давления, размеров валков или производительности нельзя переносить между разными материалами без проверки.
Признаки недостаточного сцепления частиц

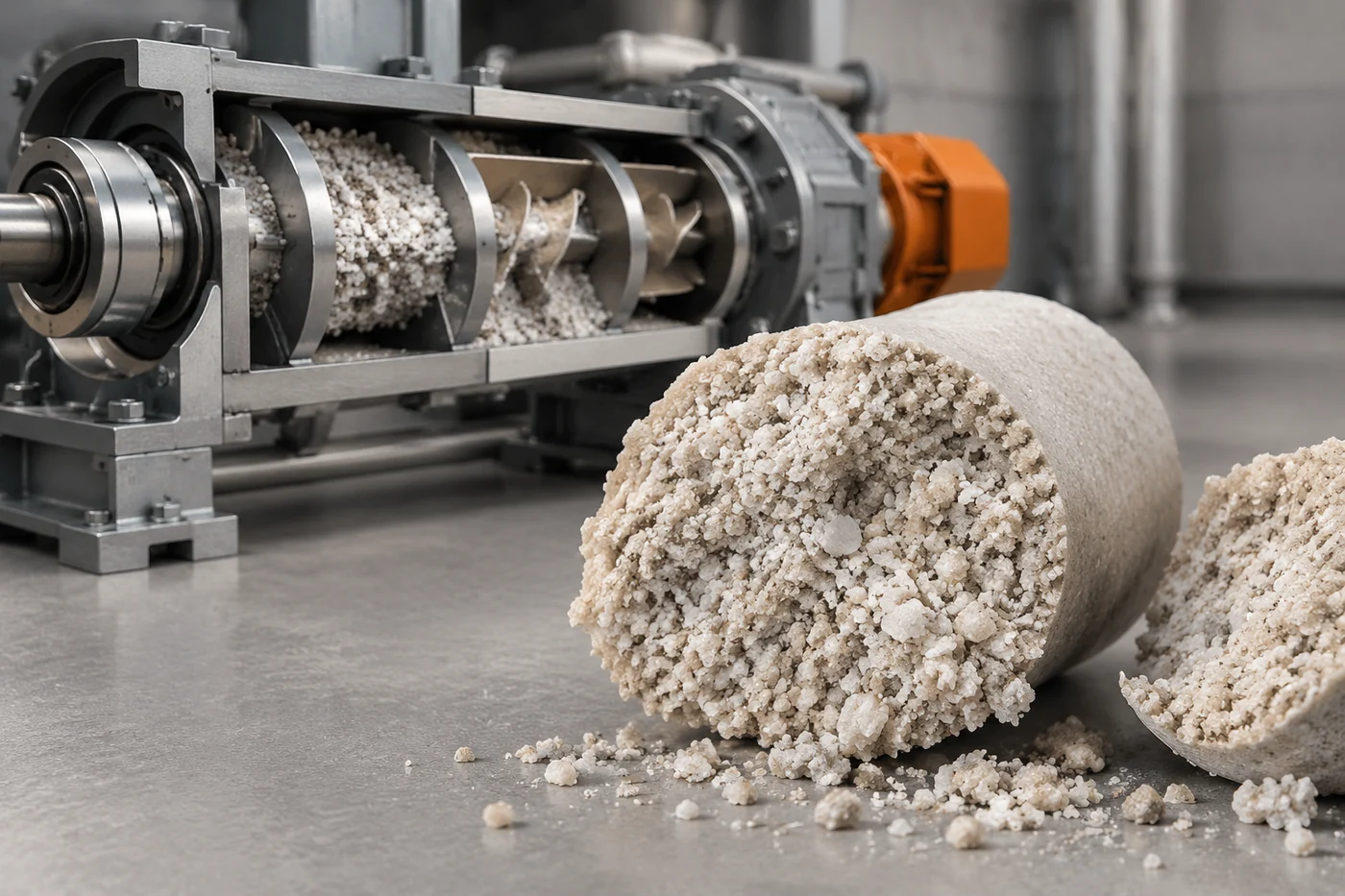

Когда проблема связана именно со структурой компактата, обычно наблюдается несколько характерных признаков. Материал может выглядеть сформированным, но разрушаться при небольшом механическом воздействии. В месте излома часто заметна рыхлая структура без выраженного плотного соединения частиц.
- трещины появляются непосредственно после выхода из зоны прессования, а не только после дробления;
- при разрушении компактата образуется значительная доля слабосвязанных фрагментов;
- разные участки одного слоя могут иметь неодинаковую плотность;
- изменение свойств исходного порошка сопровождается изменением прочности готового продукта.
Эти признаки не являются самостоятельным диагнозом. Например, увеличение количества мелкой фракции после классификации может быть связано как со слабой структурой компактата, так и с чрезмерной нагрузкой на уже сформированный материал в последующих операциях.
Проверка гипотезы: порошок, уплотнение или обработка
Диагностику удобно строить от места возникновения дефекта. Первый вопрос — когда появляется разрушение. Если трещины уже присутствуют после прессования, внимание направляют на формирование структуры в валковом прессе. Если компактат выходит целым, а разрушается только дальше по линии, проверяют влияние дробления, транспортирования и классификации.
| Наблюдение | Вероятное направление проверки |
|---|---|
| Трещина видна сразу после прессования | Свойства порошка, равномерность уплотнения, формирование связей между частицами |
| Разрушение появляется после механической обработки | Нагрузка последующих операций и устойчивость уже сформированного компактата |
| Дефект меняется вместе с партией сырья | Однородность и технологические свойства исходного материала |
Следующий этап — сравнение состояния порошка до и после прессования. Важно оценивать не только размер частиц, но и способность материала формировать устойчивую структуру под давлением. Конкретные параметры проверки выбирают по технической документации на оборудование и принятой методике предприятия.
Почему сухое компактирование отличается от мокрой грануляции
Главное различие заключается в механизме формирования частиц. При сухом компактировании порошок превращается в плотный промежуточный материал за счёт давления. После этого компактат обычно подвергают дроблению и классификации для получения требуемой фракции.
В барабанной или тарельчатой грануляции частицы растут иначе: в процессе участвуют влага, связующее и перемещение слоя материала. Жидкие мостики помогают частицам объединяться, а рост происходит через столкновения и наслоение. Поэтому причины разрушения гранул после мокрой агломерации нельзя автоматически переносить на компактат после валкового прессования.
Для грануляции проблемой может быть недостаточное формирование агломератов или нарушение условий роста гранул. Для компактирования — отсутствие необходимой прочности самой уплотнённой структуры. Внешний дефект может выглядеть похожим, но механизм его появления различается.
Роль последующих операций после прессования
Даже правильно сформированный компактат должен сохранять прочность при дальнейшей обработке. После выхода из валков материал обычно направляется на операции дробления и классификации, поэтому его структура должна соответствовать не только моменту прессования, но и требованиям всей технологической цепочки.
Если разрушение появляется только после этих операций, поиск причины смещают от формирования компактата к взаимодействию материала с оборудованием. Проверяют, не является ли механическая нагрузка избыточной для конкретной структуры. Универсальных режимов для всех составов не существует: параметры подтверждают по документации оборудования и результатам технологической настройки.
Материал как главный фактор диагностики
Одна из распространённых ошибок — рассматривать прессование только как задачу создания давления. На практике результат зависит от того, как именно конкретный порошок реагирует на это воздействие. Два материала с похожим внешним видом могут давать разную прочность компактата из-за различий в структуре частиц и способности к уплотнению.
Поэтому при повторяющихся трещинах анализ начинают с изменения свойств сырья и условий формирования слоя, а не только с поиска механического повреждения. Последовательная проверка помогает отделить проблему материала от проблемы оборудования и избежать замены одной причины другой.
Логика поиска причины без замены механизма
Диагностика трещин в компактате строится вокруг простой причинной цепочки: свойства порошка определяют возможность уплотнения, уплотнение формирует структуру, структура определяет устойчивость при дальнейших операциях. Нарушение на любом из этих этапов может проявиться как один и тот же внешний дефект.
Поэтому правильный порядок проверки — определить момент появления трещины, оценить характер разрушения, сопоставить его с процессом формирования компактата и только затем анализировать отдельные параметры оборудования. Такой подход позволяет отличить недостаточное сцепление частиц от повреждения уже готового продукта и выбрать направление дальнейшего контроля.
