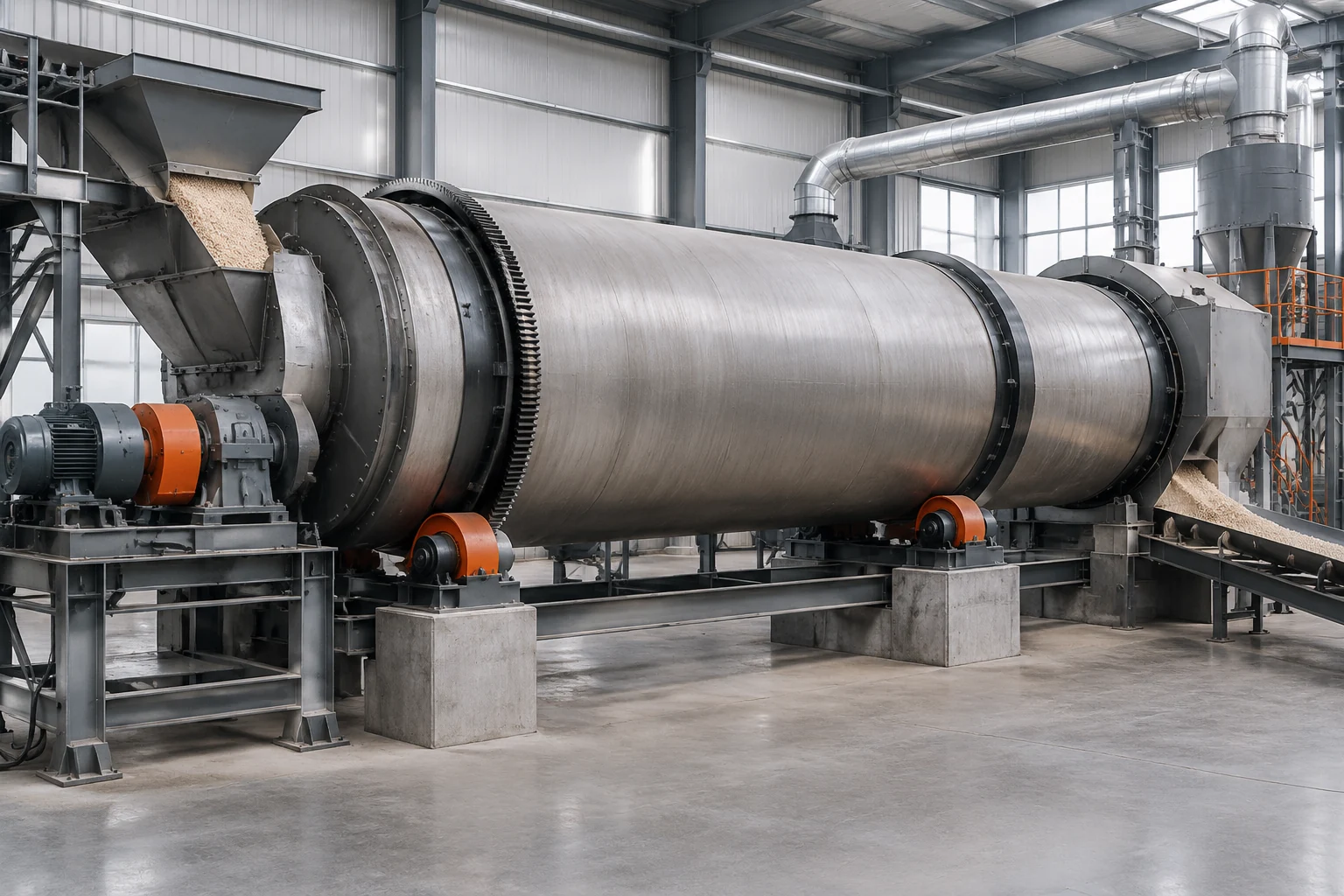

Внутри сушильного барабана материал проходит не через один неизменный этап, а через последовательность состояний. В начале обработки гранула обычно содержит больше свободной влаги, поверхность может быть липкой, а частицы сильнее склонны к слипанию. Далее меняется характер тепло- и массообмена: часть влаги удаляется легче, поверхность становится более устойчивой, а оставшаяся влага требует другого механизма переноса.
Такое разделение на зоны связано не только с длиной аппарата. На состояние продукта влияют свойства сырья, размер и прочность гранул, их начальная влажность, заполнение барабана, конструкция внутренних лопаток и направление движения газа относительно материала. Поэтому реальные границы участков определяют по данным конкретного оборудования, а не по универсальной схеме.
Начальная зона: подготовка материала к интенсивному теплообмену
На входном участке сушильного барабана материал ещё сохраняет признаки предыдущих операций. Если речь идёт о гранулированных удобрениях, поверхность частиц может содержать свободную влагу после грануляции или увлажнения. Главная задача этой части пути — обеспечить контакт материала с потоком газа и подготовить поверхность к дальнейшему удалению влаги.

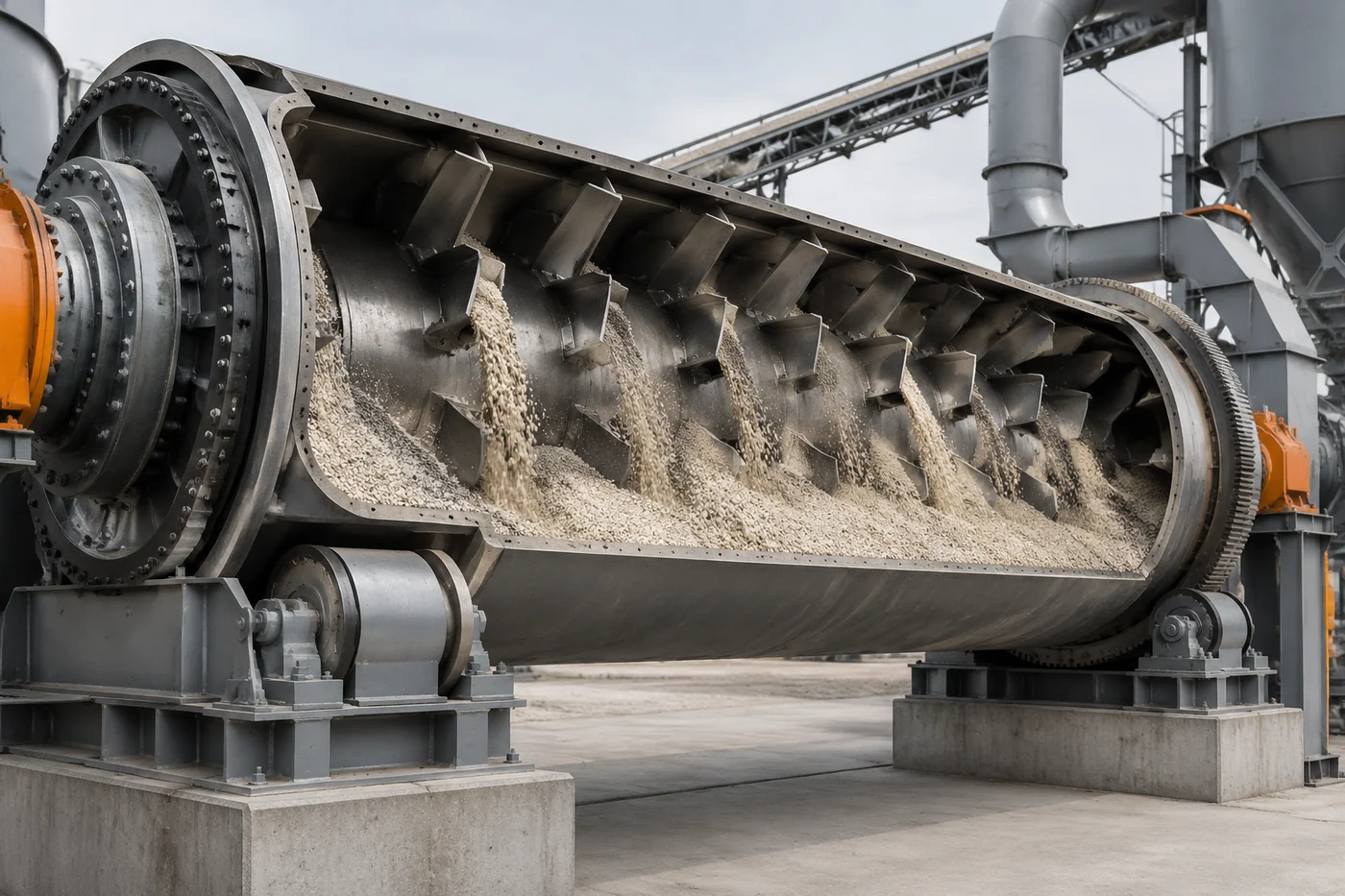

Работа внутренних лопаток здесь особенно важна. Они поднимают часть слоя и распределяют его по сечению барабана, чтобы частицы не двигались сплошной массой по нижней части корпуса. При правильном распределении увеличивается площадь контакта с газом, а влага быстрее переходит с поверхности материала в газовый поток.
Однако слишком интенсивное воздействие не всегда означает лучший результат. Влажные гранулы могут иметь меньшую механическую прочность, поэтому чрезмерное перемешивание или ударные нагрузки оценивают с учётом свойств конкретного продукта.
Средняя зона: основное удаление влаги из гранулы
В средней части барабана обычно происходит наиболее заметное изменение состояния материала. Поверхностная влага уже частично удалена, и процесс всё больше зависит от того, насколько быстро влага из внутренних слоёв гранулы перемещается к поверхности.
Гранула в этот момент можно рассматривать как пористое тело, внутри которого существует градиент влажности. Внешний слой становится суше раньше, чем сердцевина. Если время пребывания недостаточно или распределение материала неравномерное, часть частиц может выйти с повышенной остаточной влажностью.
Инженерная заметка. При оценке сушки важно различать влажность поверхности и влажность всего объёма гранулы. Визуально сухая поверхность не означает полного удаления влаги из внутренних зон частицы. Проверку проводят по методике, принятой для конкретного продукта и оборудования.
Концевая зона: формирование остаточного состояния продукта
Ближе к выходу материал уже отличается от исходного состояния. Количество легко удаляемой влаги уменьшается, поэтому изменение влажности происходит медленнее. На этом этапе становится важным не только количество переданного тепла, но и баланс между скоростью сушки и сохранением физических свойств гранул.
Если материал пересушивается, это может отражаться на пылеобразовании, прочности или последующих операциях обращения с продуктом. Если влаги остаётся больше требуемого значения, могут возникать проблемы при хранении или упаковке. Конкретные допустимые показатели определяют по требованиям к продукту и технической документации.
Для органических материалов дополнительная осторожность нужна при интерпретации результата. Сам факт прохождения через сушильный барабан не является автоматическим подтверждением санитарной безопасности или полного изменения биологических свойств сырья.
Как направление потоков меняет распределение зон
В сушильных барабанах применяются разные варианты организации контакта газа и материала. При прямоточной схеме горячий газ и материал движутся в одном направлении, при противоточной — навстречу друг другу. Это меняет распределение температуры и интенсивность теплообмена по длине аппарата.
В одной конфигурации наиболее интенсивное воздействие может приходиться на входной участок, в другой — на область, где материал встречается с более горячим газом. Поэтому нельзя переносить описание зон с одного барабана на другой без учёта конструкции и параметров конкретной линии.
| Участок | Изменение состояния материала | Что проверяют |
|---|---|---|
| Начальная зона | Удаление свободной влаги с поверхности, стабилизация распределения слоя | Распределение материала, склонность к налипанию, состояние гранул |
| Средняя зона | Перенос влаги из внутренних областей частицы к поверхности | Равномерность сушки, изменение прочности, остаточная влажность |
| Концевая зона | Достижение требуемого состояния перед выходом | Соответствие показателей продукта требованиям технологической документации |
Почему время пребывания определяет равномерность сушки
Каждая гранула находится в барабане ограниченное время. При этом частицы внутри потока не всегда проходят одинаковый путь: одни чаще попадают в зону подъёма лопатками, другие дольше остаются в нижнем слое. Возникает распределение времени пребывания, а вместе с ним — распределение степени сушки.
Если разброс времени велик, на выходе появляется смесь частиц с разным состоянием. Это не всегда связано с недостатком тепла: причиной может быть неодинаковое перемещение материала, различия в размере гранул или изменение свойств сырья.
Проверка в таком случае начинается не с изменения одного режима, а с анализа всей цепочки причин. Сравнивают свойства входного материала, распределение фракций, состояние внутренних устройств барабана и показатели готового продукта.
Проверка зон сушки без привязки к универсальным режимам
Для оценки работы барабана используют данные конкретной установки: техническую документацию, результаты контроля продукта и наблюдения за процессом. Значения температур, скоростей, размеров и допустимых нагрузок нельзя переносить между разными аппаратами без подтверждения производителя оборудования или технологической документации.
Практическая логика проверки включает несколько последовательных вопросов:
- изменяется ли состояние материала ожидаемым образом по мере прохождения барабана;
- равномерно ли распределяется продукт внутри слоя и по выходному потоку;
- соответствует ли остаточная влажность установленным требованиям к конкретному продукту;
- не связаны ли отклонения с изменением сырья, а не только с работой сушильного участка.
Такой подход позволяет рассматривать барабанную сушку как управляемый процесс изменения состояния материала. Главное различие между зонами определяется не условным делением длины аппарата, а тем, какие физические процессы преобладают в конкретном участке и как они влияют на свойства гранулы.
