На линии производства удобрений пыль появляется там, где материал перемещается, пересыпается, измельчается или проходит через участки с открытым контактом с воздухом. Источник проблемы обычно находится не во всём помещении, а в конкретной зоне: у пересыпки, загрузочного узла, места классификации или другого участка, где поток частиц выходит за пределы основного оборудования.
Аспирация решает задачу управления этим локальным потоком. Её принцип основан на создании направленного движения воздуха от зоны образования пыли к системе улавливания. При этом важна не только мощность вентилятора, а вся цепочка: где установлен воздухозабор, как движется смесь воздуха и частиц, где происходит отделение материала и как уловленная фракция возвращается в процесс.
Источники пыли на технологической линии
В производстве NPK и других видов удобрений характер пылеобразования зависит от маршрута переработки, свойств сырья и конструкции оборудования. Частицы могут появляться при разрушении гранул, трении материала о поверхности, падении с одной высоты на другую или при движении сухого продукта через транспортные элементы.
Особенность таких источников в том, что они часто имеют ограниченную зону распространения. Например, на пересыпном узле основной поток пыли возникает в момент удара материала о приёмную поверхность. Если воздух забирается рядом с этим местом, частицы можно направить в систему очистки до того, как они разойдутся по объёму участка.
Описание отраслевых процессов показывает, что источники выбросов на производстве удобрений связаны с конкретными операциями и оборудованием. Такие данные нельзя автоматически переносить на любую линию: состав оборудования, сырьё и организация процесса меняют характер пылевой нагрузки.
Локальный отсос и общая вентиляция решают разные задачи
Общая вентиляция работает с воздухом всего помещения. Она предназначена для поддержания условий в рабочей зоне и удаления уже распространившихся загрязнений. Локальный отсос действует раньше: он старается захватить поток частиц непосредственно у места образования.
Разница определяется направлением движения воздуха. Если источник закрыт или имеет правильно установленный отсос, воздух движется внутрь зоны захвата, а не от неё в помещение. При общей вентиляции загрязнение уже находится в объёме участка, поэтому задача становится сложнее.
Локальный отсос требует точного расположения. Слишком далёкая точка отбора воздуха может не захватывать основной пылевой факел. Слишком близкое или неудачное расположение может нарушать движение материала, создавать лишние потоки или увеличивать подсос воздуха без полезного эффекта.
Инженерная заметка. Производительность аспирации определяют не только по характеристикам вентилятора. В расчёте учитывают сопротивление воздуховодов, состояние фильтрующего элемента, конфигурацию укрытий и фактическое расположение точек отбора. Если проектные данные или паспортные параметры оборудования неизвестны, их проверяют по техническому листу конкретной системы.
Из каких узлов состоит аспирационная система
Типовая схема включает несколько функциональных элементов, каждый из которых влияет на общий результат:
- точки отбора воздуха возле источников пылеобразования;
- воздуховоды, которые передают воздушно-пылевой поток к оборудованию очистки;
- узел предварительного отделения крупных частиц, если он предусмотрен схемой;
- фильтрующее оборудование для задержания мелкой пыли;
- вентилятор, создающий необходимое движение воздуха;
- систему возврата собранного материала в технологический процесс или его дальнейшего обращения по принятой схеме.
Работа системы зависит от согласованности всех частей. Например, изменение сопротивления фильтра влияет на поток воздуха, а изменение расположения воздуховодов может изменить распределение подсоса между несколькими точками.

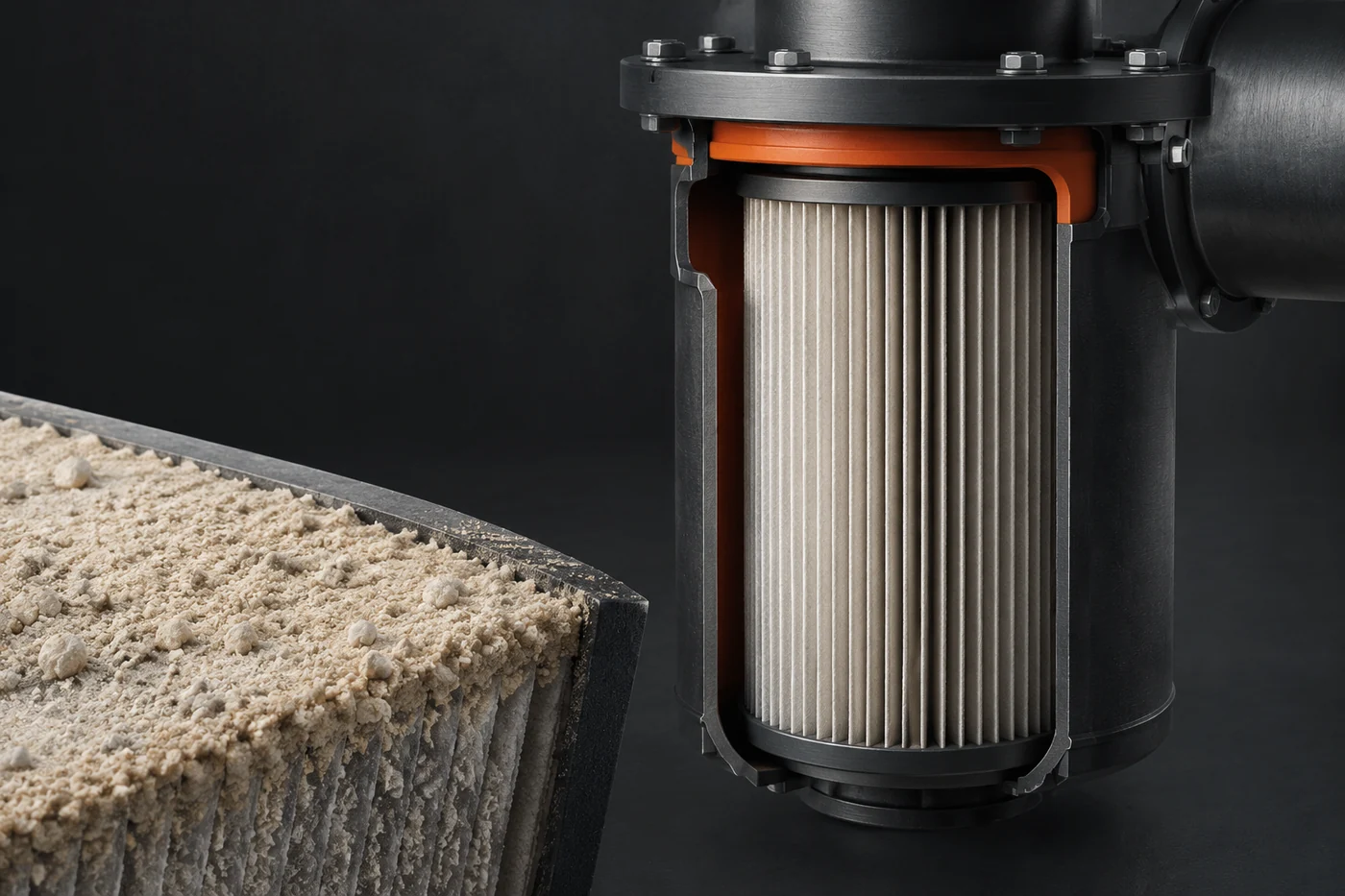

Циклон и фильтр выполняют разные функции. Циклон использует движение воздушного потока для отделения части более крупных частиц. Рукавный фильтр работает за счёт прохождения воздуха через фильтрующую поверхность, где частицы задерживаются на слое пыли. Эти узлы не являются взаимозаменяемыми: выбор зависит от состава потока и требований конкретной схемы.
Как воздух проходит путь от источника до возврата материала
Причинная модель работы аспирации проста: пыль появляется в технологической точке, воздух захватывает её, поток переносит смесь к очистке, а очищенный воздух проходит дальше по системе. Уловленный материал становится отдельным потоком, который необходимо учитывать в общей логике производства.
Если точка отбора находится неправильно, даже мощный вентилятор не компенсирует потерю эффективности. Причина в том, что воздух выбирает путь с меньшим сопротивлением. Часть потока может пройти мимо зоны образования пыли, если укрытие или расположение патрубка не направляют движение к источнику.
Поэтому при проектировании смотрят не только на отдельные аппараты, но и на их связь с технологической операцией. Аспирация пересыпки должна учитывать геометрию места падения материала, а система у грануляционного оборудования — особенности движения продукта в конкретном аппарате.
Проверка работы системы по признакам и причинам
Диагностика аспирации начинается с наблюдения за тем, где возникает отклонение. Один и тот же внешний признак может иметь разные причины, поэтому проверяют не отдельный элемент, а всю цепочку движения воздуха.
| Признак | Возможная причина для проверки |
|---|---|
| Пыль остаётся возле источника | Расположение точки отбора, состояние укрытия, распределение воздушного потока |
| Меняется интенсивность отсоса | Изменение сопротивления системы, состояние фильтрующего элемента, подсос воздуха |
| Увеличивается возврат пылевой фракции | Соответствие режима очистки и характеристик потока материалу |
Проверка должна опираться на документацию конкретного оборудования. Рабочие значения расхода воздуха, перепада давления и допустимых нагрузок не являются универсальными: они зависят от конструкции системы и указываются производителем или проектной документацией.
Почему расположение точки отбора определяет результат
Главный элемент локального отсоса — не только сам патрубок, а его положение относительно источника. Воздушный поток должен перехватывать частицы в момент их образования. После распространения по помещению концентрация уменьшается, а вместе с ней снижается эффективность локального захвата.
На практике это означает, что две одинаковые по мощности системы могут работать по-разному на разных участках. В одной схеме источник закрыт и поток направлен точно к месту образования пыли. В другой воздух забирается рядом, но не там, где формируется основной выброс частиц.
Поэтому аспирация является частью технологической схемы, а не отдельной вентиляционной установкой. Её эффективность определяется связью между оборудованием, материалом и движением воздуха внутри конкретной линии.
