Если после работы аспирации пыль снова появляется на пересыпке, возле гранулятора или на участке транспортировки, причина может находиться не в одном узле. Система удаления пыли работает как последовательная цепочка: воздух должен быть захвачен в нужной зоне, пройти по тракту с требуемым сопротивлением, попасть на устройство отделения частиц и вернуться в процесс после очистки. Нарушение любого звена меняет распределение потоков.
Диагностика начинается не с замены фильтров или увеличения производительности вентилятора, а с определения характера симптома. Важно понять, где именно появляется пыль: у источника образования, на выходе из оборудования, после фильтра или на участках воздуховодов. Такой подход позволяет отличить недостаточный захват от проблем отделения частиц.

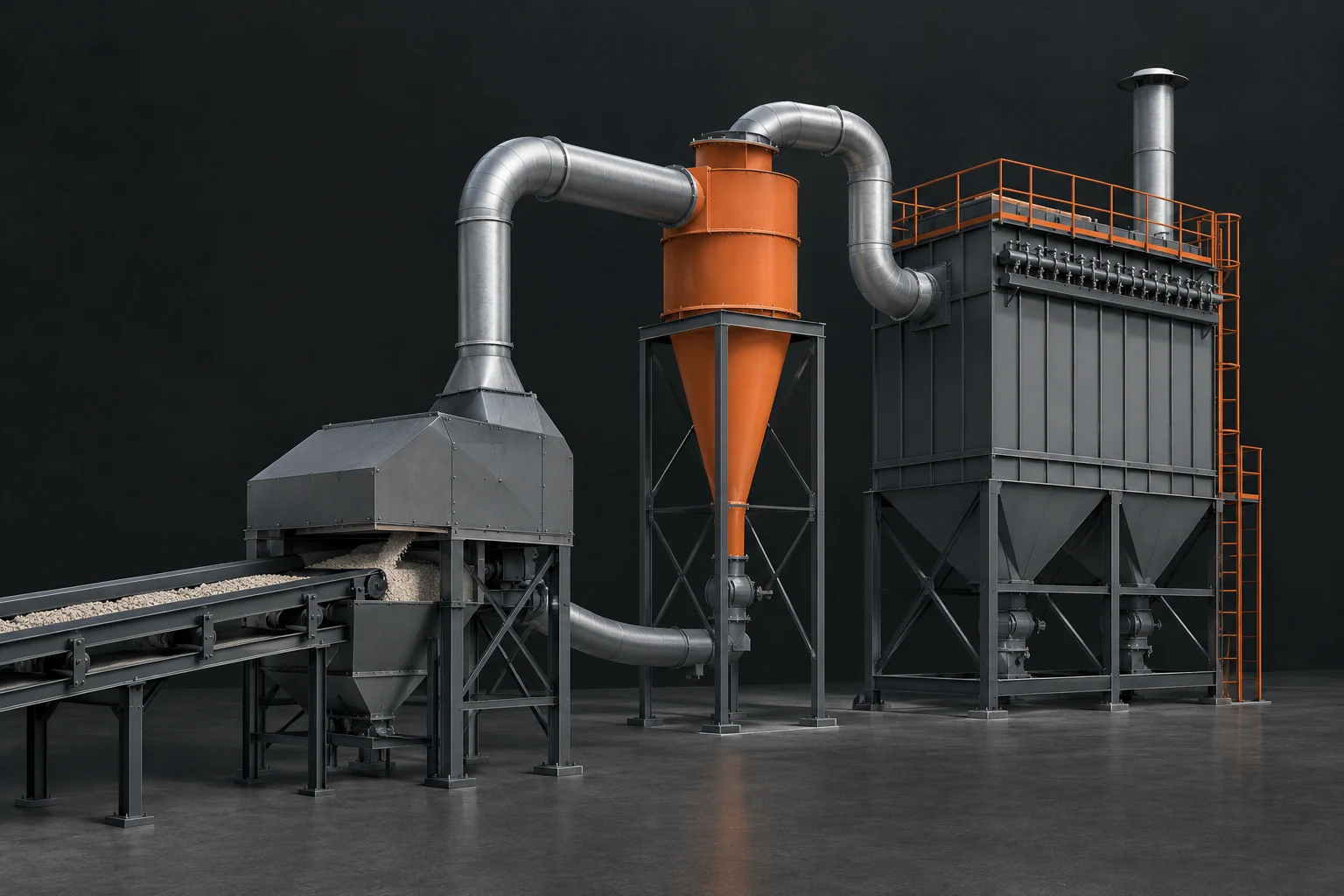

Как устроена цепочка удаления пыли

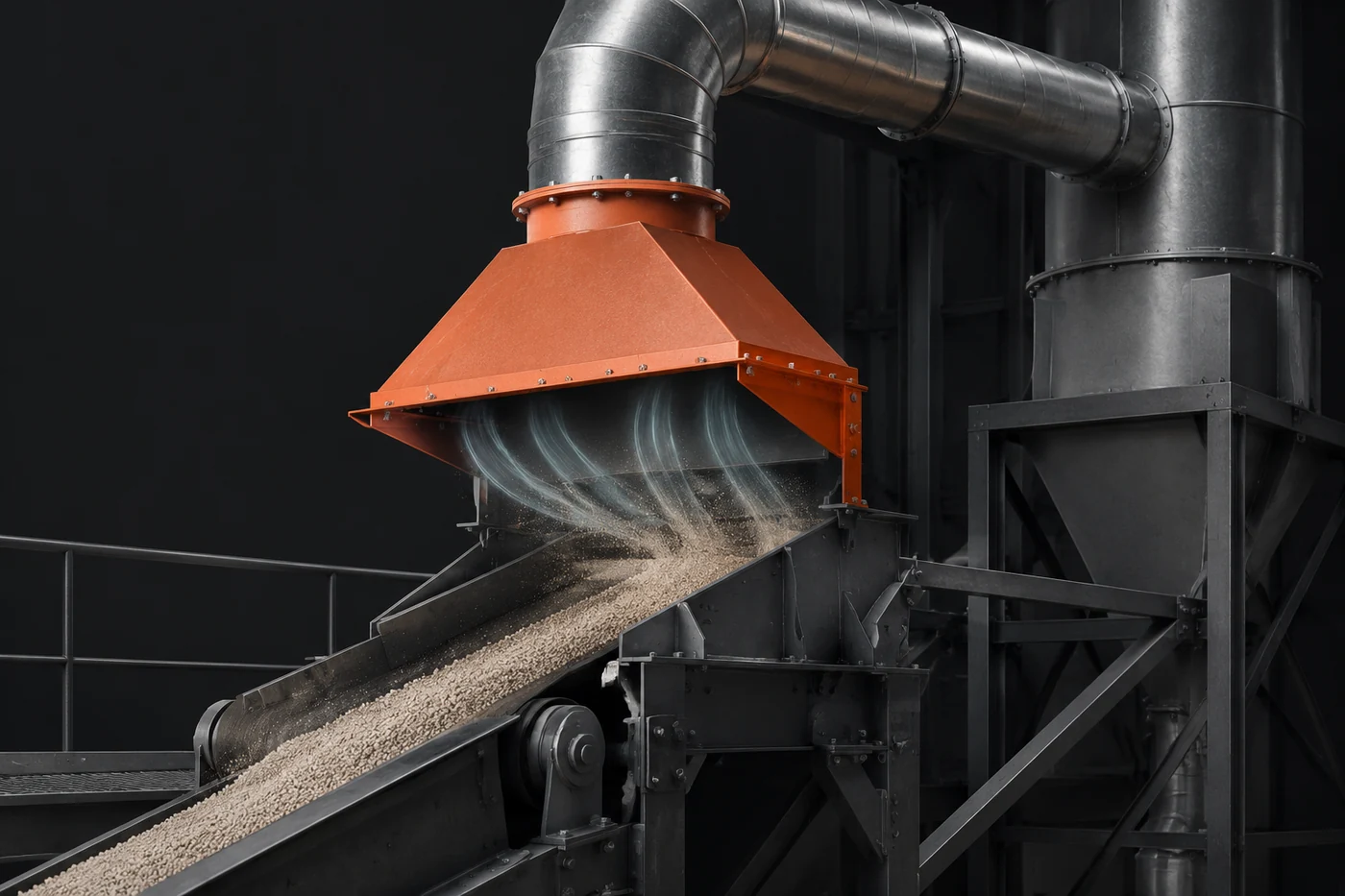

Локальный отсос решает первую задачу — создать движение воздуха в зоне, где образуется пылевой факел. Если поток у точки захвата недостаточен или распределён неравномерно, часть частиц остаётся в рабочем объёме ещё до попадания в воздуховод.
Далее воздух проходит через транспортный тракт. На этом участке важны сопротивление воздуховодов, состояние внутренних поверхностей, наличие подсосов и изменение конфигурации системы. Даже исправный фильтр не сможет компенсировать потерю потока до него.

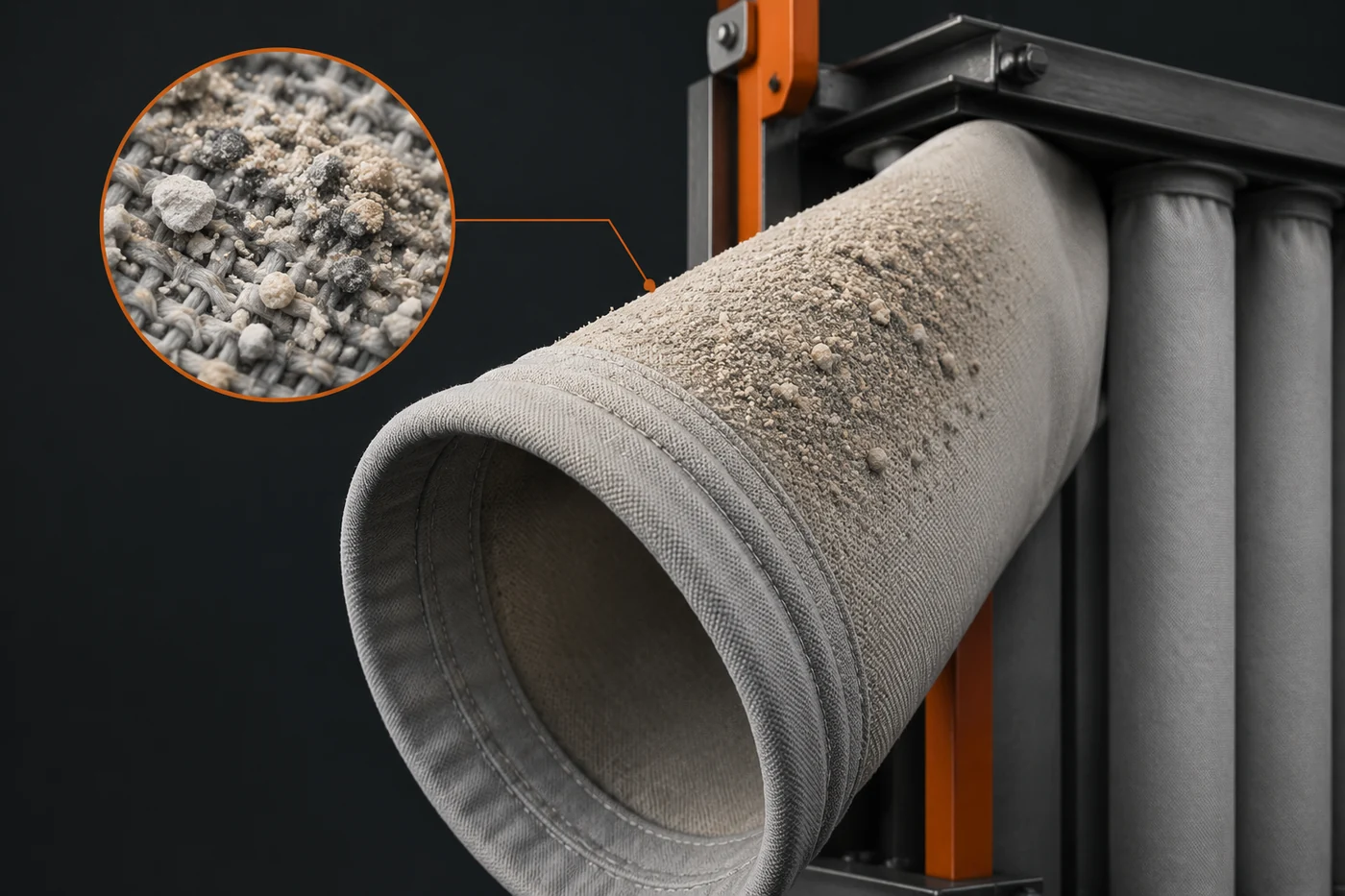

На этапе очистки работают разные механизмы. Циклон использует движение воздушного потока для отделения более тяжёлых частиц, а рукавный фильтр задерживает пыль на фильтрующей поверхности. Эти элементы выполняют разные задачи и не являются взаимозаменяемыми. Предварительное отделение может снижать нагрузку на фильтр, но состояние фильтрующего элемента всё равно влияет на общий режим работы системы.
Инженерная заметка. При анализе возврата пыли полезно рассматривать аспирацию как баланс между расходом воздуха и сопротивлением. Условное увеличение мощности вентилятора не означает автоматического улучшения захвата: изменение потока в одном ответвлении может изменить распределение воздуха в остальных точках системы. Любые рабочие значения проверяют по проектной документации и техническим листам конкретного оборудования.
Признаки проблемы захвата в месте образования пыли
Один из распространённых сценариев — фильтр работает, перепад давления находится в ожидаемой зоне, но пыль остаётся рядом с источником. В этом случае подозрение падает на участок до очистного оборудования.
Для такой гипотезы характерны несколько признаков:
- пыль появляется преимущественно возле пересыпок, загрузочных зон или открытых участков транспортировки;
- после изменения положения укрытия или локального отсоса характер загрязнения меняется;
- на других точках той же системы поток может отличаться от ожидаемого.
Проверка должна идти от источника к фильтру: оценивают состояние укрытий, соединений и фактическое движение воздуха в зоне образования пыли. Сам по себе чистый фильтр не доказывает, что частицы были правильно захвачены.
Как отличить недостаток захвата от проблемы фильтра
Если пыль проходит через фильтрационную ступень, признаки обычно отличаются. Следы могут появляться после очистного оборудования или меняться вместе с состоянием фильтрующего элемента. Причиной может быть изменение сопротивления, неправильная работа системы очистки фильтра или несоответствие выбранного способа отделения свойствам пыли.
| Наблюдение | Вероятное направление проверки |
|---|---|
| Пыль остаётся возле источника образования | Захват воздуха, укрытия, распределение потока до фильтра |
| Симптом появился после изменения состояния фильтра | Фильтрующий элемент, очистка, сопротивление системы |
| Изменения заметны после вмешательства в вентилятор или тракт | Баланс воздушной сети и потери давления |
Такая таблица не заменяет диагностику конкретной линии. Одинаковый симптом может иметь несколько причин, поэтому проверяют не один показатель, а всю последовательность прохождения воздуха.
Проверка элементов аспирации по порядку
Последовательная проверка уменьшает количество случайных изменений. Если одновременно менять настройки вентилятора, состояние фильтра и конфигурацию отсоса, становится трудно определить, какое действие повлияло на результат.
Практический порядок анализа выглядит следующим образом:
Сначала фиксируют место и условия появления пыли: оборудование, операция, момент запуска или изменение нагрузки. Затем проверяют путь воздуха от зоны образования до очистки. После этого оценивают состояние отделительных элементов и только затем рассматривают вентилятор как часть общей системы, а не как отдельный источник решения.
Особое внимание уделяют участкам, где могли измениться условия работы: после переноса оборудования, замены фильтрующих элементов, изменения маршрута транспортировки или появления новых точек отсоса.
Почему замена одного узла часто не устраняет симптом
Аспирация является связанной системой. Увеличение производительности вентилятора может изменить распределение воздуха, но не исправить неправильный захват в конкретной зоне. Новый фильтрующий элемент может восстановить сопротивление, но не устранить подсосы или потерю скорости в другом участке.
Кроме того, свойства пыли зависят от процесса. На линиях производства удобрений состав частиц, их размер и влажность могут меняться вместе с сырьём и режимом оборудования. Поэтому решение, работающее на одном участке, нельзя автоматически переносить на другой без проверки.
Материалы пыли и влияние процесса на диагностику
При поиске причины важно учитывать не только количество пыли, но и её физические свойства. Более крупные и тяжёлые частицы легче отделяются предварительными ступенями, тогда как мелкая фракция предъявляет другие требования к фильтрации.
Грануляционные процессы также отличаются по характеру движения материала. В барабанных и тарельчатых схемах формирование и перемещение слоя происходят по-разному, поэтому расположение точек отсоса и нагрузка на систему очистки зависят от конкретной конфигурации линии.
По этой причине диагностическая цепочка должна включать не только оборудование аспирации, но и источник образования пыли. Изменение механики процесса иногда создаёт симптом, который ошибочно принимают за неисправность очистного оборудования.
Что фиксировать при повторной проверке системы
Хорошая диагностика строится на сравнении состояний системы, а не на единичном наблюдении. Полезно фиксировать, при каких операциях появляется пыль, какие узлы изменялись перед появлением симптома и как меняется ситуация после проверки отдельных участков.
Главный принцип — искать место потери эффективности в цепочке «захват — транспорт воздуха — отделение частиц». Только после определения слабого звена имеет смысл выбирать корректирующее действие. Иначе изменение одного элемента может лишь переместить проблему в другую часть аспирационной сети.
