Физический смысл перепада давления в аспирации
В аспирационной системе воздух перемещается по тракту от зоны образования пыли к устройству очистки и далее к вентилятору. Каждый элемент этого пути создаёт сопротивление движению: воздуховоды, повороты, циклон, фильтрующие элементы и участки с изменением скорости потока. Перепад давления показывает разницу давления до и после участка системы и является косвенным признаком того, насколько свободно проходит воздух.

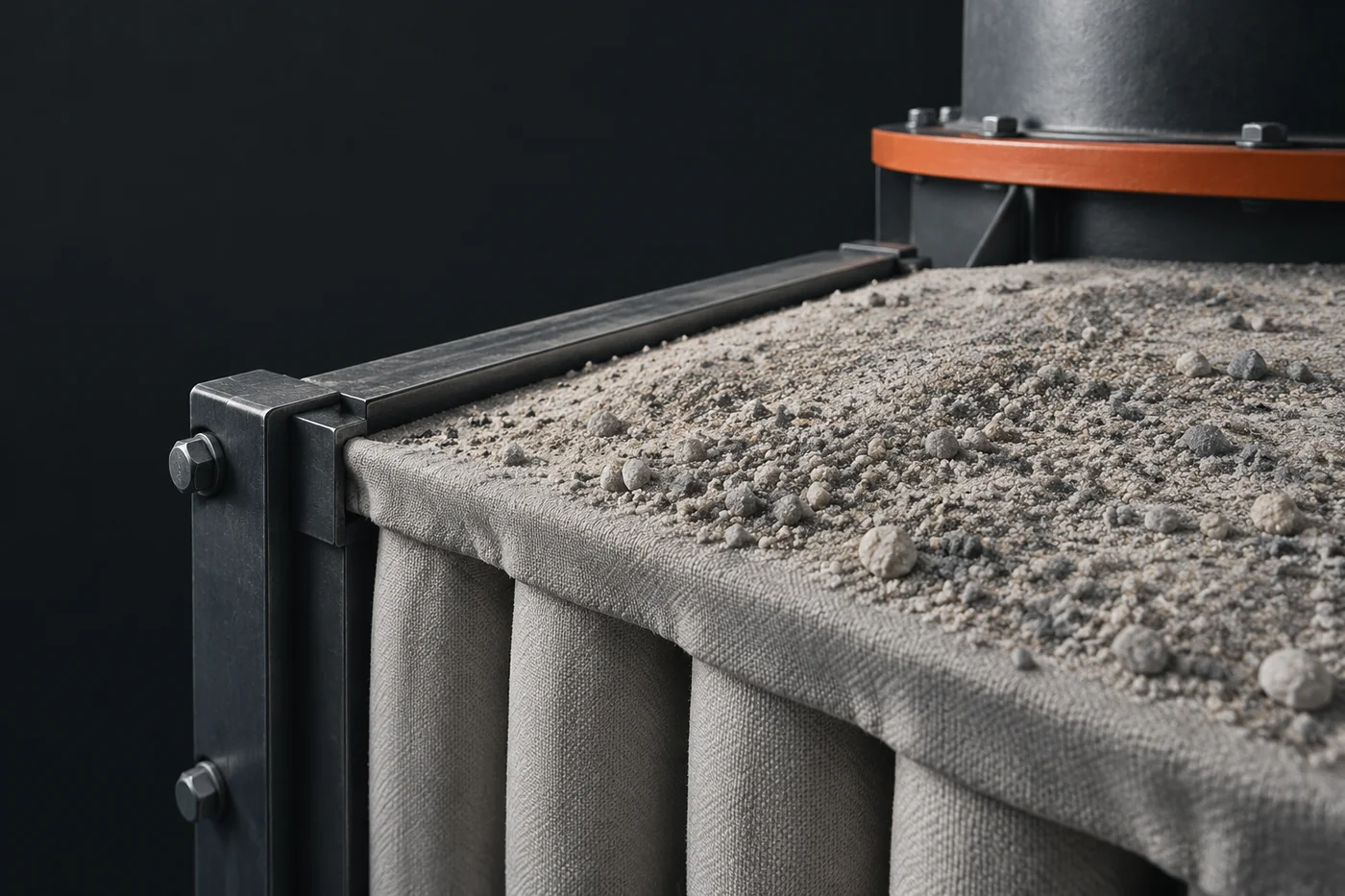

Для фильтра этот параметр особенно важен, потому что сопротивление меняется по мере накопления слоя пыли. Фильтрующий элемент не работает как полностью открытая перегородка: частицы задерживаются на поверхности материала и формируют пылевой слой. Такой слой участвует в фильтрации, но одновременно увеличивает сопротивление потоку.
Сам по себе высокий или низкий перепад давления не говорит о конкретной неисправности. Один и тот же симптом может быть связан с разными причинами. Поэтому инженерная диагностика начинается не с попытки изменить настройку, а с проверки того, какой участок системы изменил своё сопротивление.
Как формируется рост сопротивления фильтра

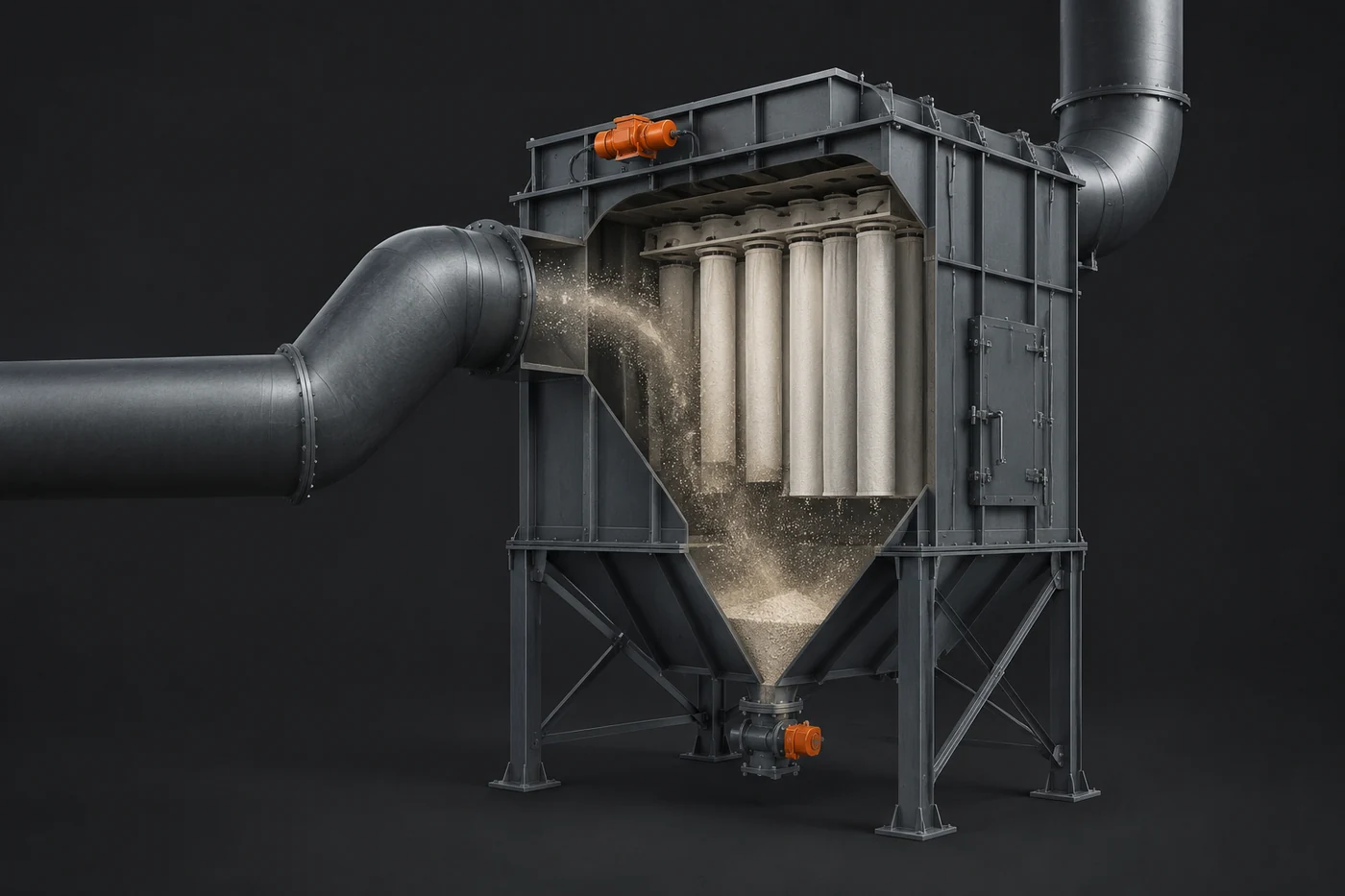

В рукавных фильтрах очистка основана на задержании частиц фильтрующей поверхностью. По мере работы на поверхности материала образуется слой уловленной пыли. Когда этот слой становится значительным, воздушному потоку требуется больше энергии для прохождения через фильтр, и перепад давления увеличивается.
Рост сопротивления может быть ожидаемым рабочим процессом, если система рассчитана на накопление и последующую очистку фильтрующего элемента. Но характер изменения параметра имеет значение. Медленное увеличение после запуска и стабильное восстановление после штатной очистки отличаются от ситуации, когда сопротивление резко возрастает и не возвращается к прежнему уровню.
Причина может быть связана с особенностями самой пыли. В производстве удобрений на пересыпках и транспортных участках состав пылевой нагрузки зависит от материала, его влажности, склонности к слёживанию и размера частиц. Поэтому поведение фильтра нельзя оценивать только по названию оборудования.
Инженерная заметка: показание перепада давления является результатом совместного действия нескольких факторов: состояния фильтрующего элемента, количества поступающей пыли, сопротивления воздуховодов и режима работы вентилятора. Изменение одного параметра без проверки остальных может привести к неверному выводу о причине отклонения.
Когда проблема находится в фильтрующем элементе
Если причиной роста перепада давления является фильтр, признаки обычно связаны с изменением его способности пропускать воздух. Важно рассматривать не только величину перепада, но и динамику во времени.
К типичным диагностическим признакам относятся:
- постепенное увеличение сопротивления при неизменных условиях работы;
- недостаточное восстановление перепада после штатного цикла очистки;
- разница в поведении отдельных секций фильтрующего оборудования;
- изменение характера накопления пыли на элементах и в зоне выгрузки.
При этом повышенный перепад не всегда означает, что фильтрующий материал требует замены. Необходимо учитывать режим очистки, состояние узлов удаления пыли и соответствие фактической нагрузки проектным условиям. Конкретные параметры очистки и допустимые диапазоны проверяют по технической документации производителя оборудования.
Чем отличается сопротивление воздушного тракта

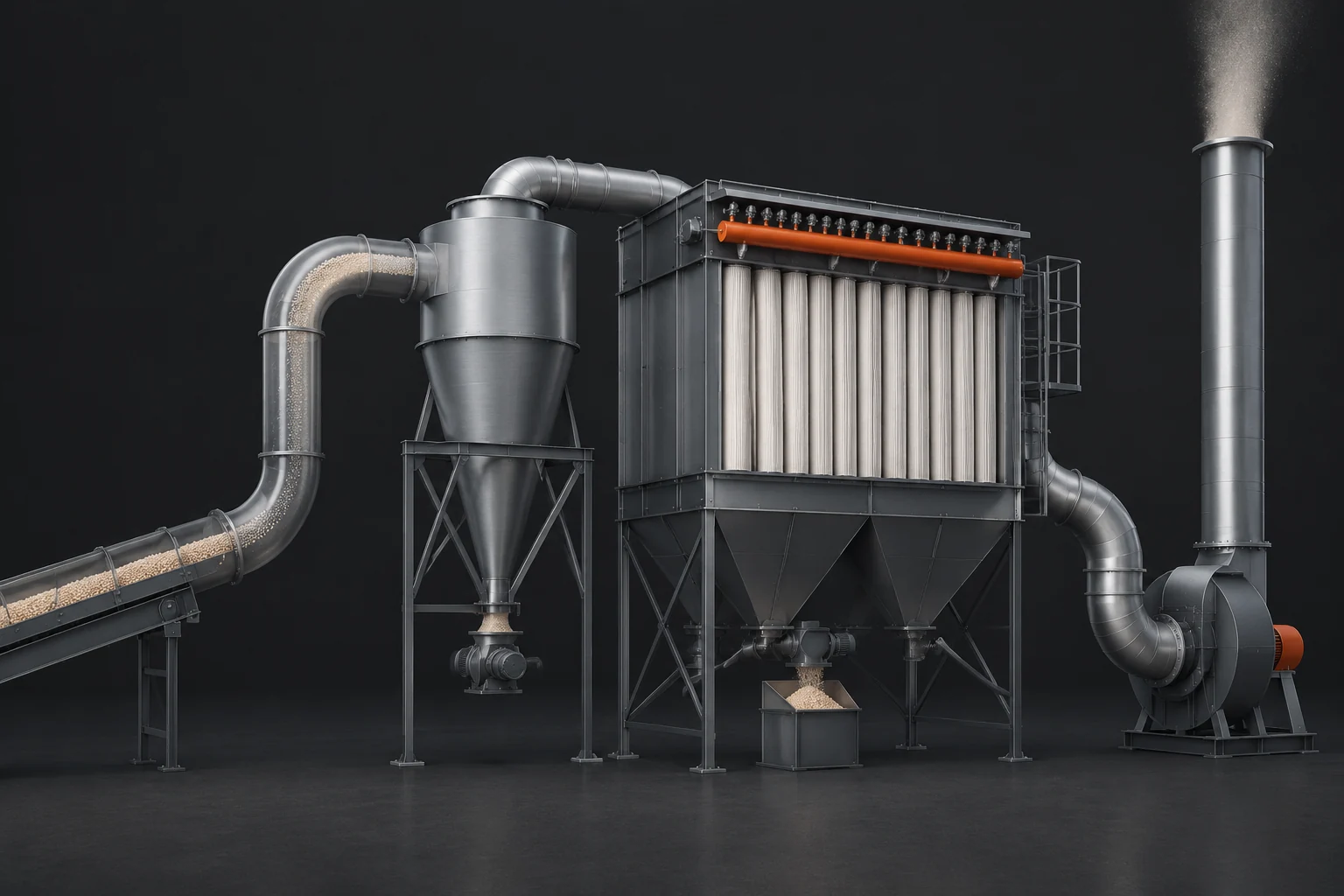

Аспирация включает не только фильтр. До него находятся местные отсосы, воздуховоды и возможные устройства предварительного отделения крупных частиц. Например, циклон и рукавный фильтр решают разные задачи: циклон использует движение воздушного потока для отделения части более крупных частиц, а фильтр задерживает более мелкую фракцию на поверхности материала.
Если сопротивление растёт из-за воздушного тракта, причина может находиться вне фильтрующего элемента. Изменение положения заслонок, загрязнение участков транспортировки воздуха или появление дополнительных местных потерь давления способны изменить общую картину работы системы.
Отличить эти случаи помогает сравнение данных по нескольким точкам контроля. Если давление меняется только на участке фильтра, вероятнее искать причину в очистке или состоянии фильтрующего элемента. Если изменение наблюдается в других частях системы, необходимо анализировать весь воздушный путь.
Как проверяют причину изменения перепада давления
Диагностика начинается с фиксации исходных условий. Одно показание датчика без контекста не позволяет определить причину. Для анализа нужны данные о том, при каком режиме работала установка и какие изменения произошли перед отклонением.
Обычно рассматривают несколько групп информации:
Во-первых, эксплуатационные данные: история изменения перепада давления, состояние очистки фильтра, продолжительность работы между циклами обслуживания. Во-вторых, технологические условия: какая операция создавала пылевую нагрузку, изменилось ли количество материала на пересыпках, появились ли новые источники пыли. В-третьих, данные оборудования: состояние воздуховодов, фильтра и вентилятора по доступным техническим параметрам.
Такой подход позволяет перейти от вопроса «почему вырос перепад?» к более точной проверке: «какой элемент добавил сопротивление воздушному потоку?». Это снижает риск ошибочных действий, когда меняют один узел, хотя причина находится в другом месте.
Ограничения интерпретации показаний
Перепад давления является диагностическим признаком, но не универсальным показателем качества всей аспирационной системы. Он не показывает напрямую количество уловленной пыли, состояние всех зон отсоса или соответствие конкретным требованиям проекта.
Также нельзя переносить значения одного оборудования на другую линию. Разные фильтры, материалы, схемы воздуховодов и условия образования пыли имеют собственное рабочее поведение. Модельные значения расхода, сопротивления и интервалов проверки должны подтверждаться техническим листом конкретной установки.
Особенно осторожно нужно оценивать изменения после модернизации линии или смены сырья. Даже без замены фильтра изменение характеристик материала может повлиять на образование пыли и нагрузку на систему.
Какие данные дают полную картину работы аспирации
Для объективной оценки нужен набор взаимосвязанных данных, а не один параметр. Перепад давления становится полезным инструментом именно тогда, когда его рассматривают вместе с историей работы оборудования и условиями процесса.
Минимальная логика анализа строится так: сначала фиксируют изменение параметра, затем определяют, где изменилось сопротивление, после этого проверяют возможные причины и сопоставляют их с фактическими условиями эксплуатации. Такой порядок помогает отличить нормальное накопление пыли от изменения работы воздушного тракта.
В производстве удобрений аспирация работает в условиях переменной пылевой нагрузки, поэтому постоянное наблюдение за перепадом давления является способом понимать состояние системы. Значение параметра важно не само по себе, а как часть инженерной картины движения воздуха через оборудование.
