Аспирация на производстве удобрений часто воспринимается как общий узел удаления пыли, но для разных операций источник загрязнения имеет разную физическую природу. При сухом тукосмешении пылеобразование связано главным образом с готовыми гранулами, пересыпками и разрушением отдельных частиц. При грануляции материал проходит стадии увлажнения, формирования гранул и последующей обработки, поэтому меняются состав пылевого потока, его влажность и склонность к налипанию.
От этого зависит не только выбор фильтра, но и вся логика построения системы: где устанавливать местный отсос, нужен ли предварительный разделитель, как контролировать сопротивление тракта и куда возвращать уловленный материал. Один и тот же принцип удаления воздуха не означает одинаковую работу оборудования на разных участках.
Разница источников пыли при двух маршрутах производства
При тукосмешении смешиваются уже подготовленные компоненты в сухом состоянии. Основные зоны пыления возникают там, где материал падает с одной поверхности на другую: в местах загрузки, выгрузки, на пересыпках и около транспортирующих элементов. Пыль формируется из мелких фракций готовых материалов и частиц, образующихся при механическом воздействии.
В грануляции ситуация сложнее. Материал проходит через оборудование, где меняется размер частиц, их влажность и структура. В барабанных или тарельчатых схемах движение слоя, образование гранул и последующая классификация создают иные условия для образования уноса. Поэтому аспирация должна учитывать не только количество воздуха, но и свойства захватываемого материала.
| Параметр | Сухое тукосмешение | Грануляция |
|---|---|---|
| Основной источник пыли | Пересыпки, транспорт, работа со смесью сухих компонентов | Зоны формирования и перемещения гранул, последующая обработка |
| Характер материала | Преимущественно сухие частицы и мелкая фракция | Может присутствовать более сложный по составу и состоянию поток |
| Главный фактор настройки | Удержание пыли в местах образования | Сочетание отсоса, очистки и учёта свойств влажного процесса |
Как работает путь воздуха в аспирационной схеме
Физически аспирация строится вокруг разницы давлений. Вентилятор создаёт движение воздуха, а локальные отсосы направляют поток от зоны образования пыли к элементам очистки. Если скорость воздуха недостаточна для конкретного участка, часть материала остаётся в рабочей зоне. Если поток чрезмерный, система может захватывать больше материала, чем требуется, и увеличивать нагрузку на очистку.

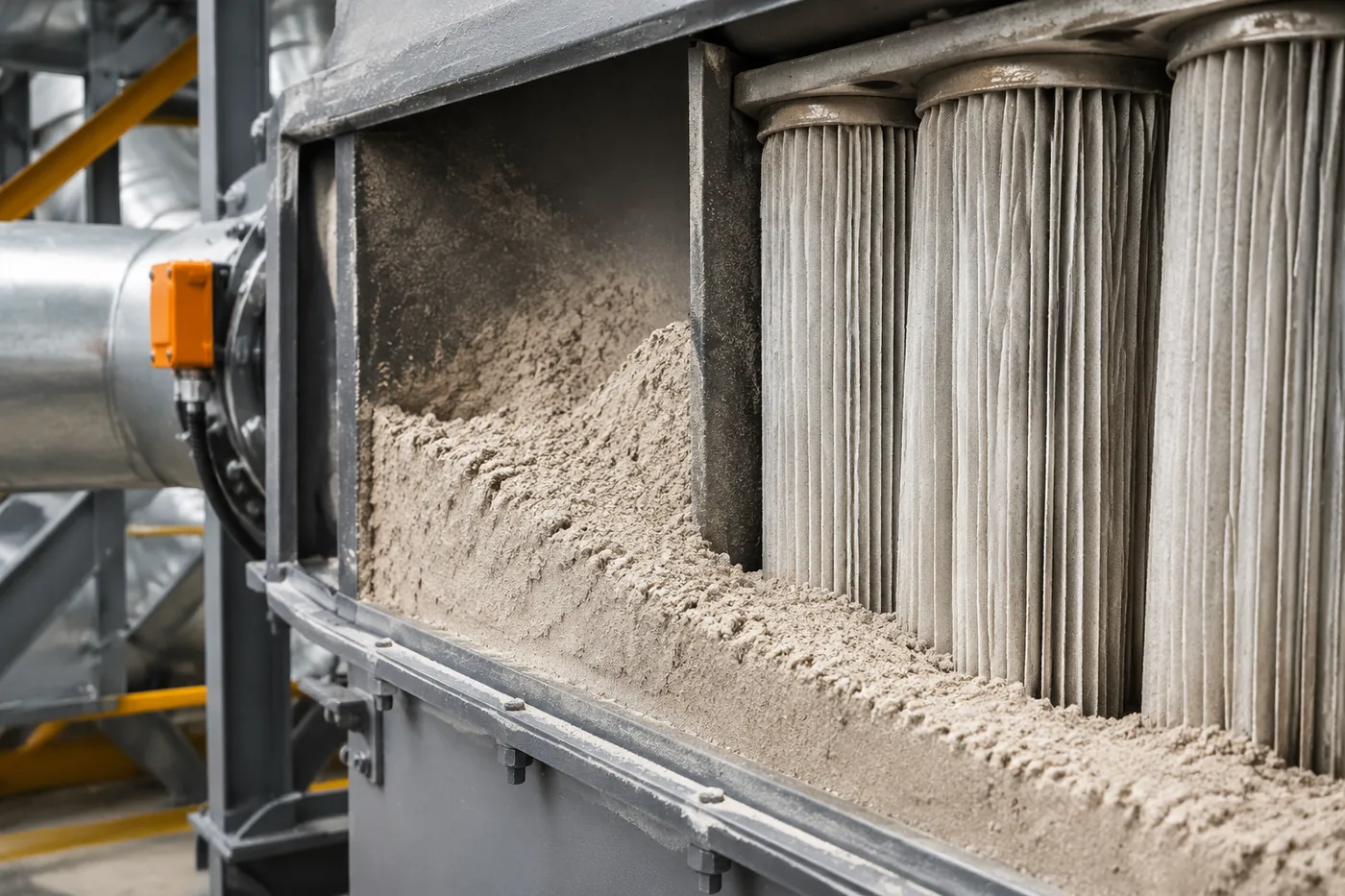

Циклон и фильтр выполняют разные функции. Циклон использует вращение воздушного потока для отделения более крупных частиц. Рукавный фильтр работает за счёт осаждения пыли на фильтрующей поверхности с последующей очисткой. Эти элементы могут дополнять друг друга, но не заменяют один другого: выбор зависит от характеристики потока и задачи конкретного участка.
Инженерная заметка. Перепад давления на фильтре показывает изменение сопротивления воздушного тракта, но сам по себе не определяет качество всей аспирации. При диагностике рассматривают состояние фильтрующего элемента, герметичность соединений, работу очистки и фактический баланс воздуха по участкам. Конкретные рабочие параметры проверяют по технической документации установленного оборудования.
Почему схема для грануляции не переносится на тукосмешение
Главная ошибка при сравнении двух процессов — считать пыль одинаковым материалом. В сухом смешивании задача часто связана с локальным удержанием сухой мелкой фракции. В грануляции необходимо учитывать, что поток может содержать частицы с другой влажностью и поведением при движении.
Изменение состава или состояния материала влияет на работу всей цепочки. Например, частицы, которые легко отделяются в одном процессе, могут иначе вести себя при наличии влаги или склонности к налипанию. Поэтому проектирование аспирации начинается не с выбора фильтра, а с анализа операции: где возникает унос, какие частицы образуются и как они перемещаются.
Какие элементы схемы зависят от операции
Хотя в обеих технологиях используются похожие элементы — воздуховоды, вентиляторы, устройства предварительного отделения и фильтры, — их роль различается. На участке тукосмешения большое значение имеют точки пересыпки и предотвращение распространения сухой пыли за пределы оборудования. На участке грануляции важнее связать отсос с особенностями движения материала внутри технологического оборудования.
При проверке существующей схемы обычно рассматривают несколько вопросов:
- Где именно появляется пылевой поток: внутри аппарата, на выходе или при транспортировании?
- Соответствует ли расположение отсосов реальным источникам образования материала?
- Как меняется сопротивление системы во время работы и очистки фильтра?
- Есть ли логичная цепочка движения уловленного материала после очистки?
Ответы на эти вопросы позволяют отделить проблему неправильного баланса воздуха от проблемы выбора неподходящего узла очистки.
Диагностика пылеулавливания по признакам работы
Оценка аспирации начинается с наблюдения за поведением системы. Видимое накопление пыли возле конкретной пересыпки может указывать на недостаточный местный отсос, неправильное направление потока или изменение характеристик материала. Рост сопротивления фильтра может быть связан с особенностями нагрузки, состоянием фильтрующей поверхности или режимом очистки.
При этом один признак не подтверждает единственную причину. Например, снижение воздушного потока может быть связано как с изменением сопротивления, так и с нарушением работы отдельных элементов тракта. Для подтверждения гипотезы используют данные оборудования и проверяют соответствие проектной схеме.
Какие ограничения нужно учитывать при сравнении систем
Нельзя оценивать аспирацию только по названию операции. Даже две линии грануляции могут отличаться из-за сырья, конструкции оборудования и принятой технологической схемы. Аналогично, два участка тукосмешения могут иметь разные источники пыления из-за организации подачи и перемещения материала.
Точные параметры воздушных потоков, допустимые нагрузки фильтрующих элементов и интервалы обслуживания не переносятся автоматически между линиями. Их проверяют по техническим листам оборудования и данным конкретного проекта. Универсального режима, подходящего для всех производств удобрений, не существует.
Практическая логика выбора подхода
Корректное сравнение аспирации начинается с разделения процессов, а не с поиска одинакового оборудования. Для тукосмешения ключевым становится контроль сухой пыли в местах образования и пересыпки. Для грануляции необходимо учитывать более сложную связь между движением материала, состоянием частиц и работой очистки воздуха.
Таким образом, один узел аспирации может обслуживать разные задачи только тогда, когда его элементы подобраны под конкретную операцию. Фильтр, циклон, вентилятор и воздуховоды являются частью системы, а не самостоятельным решением вне технологического процесса.
