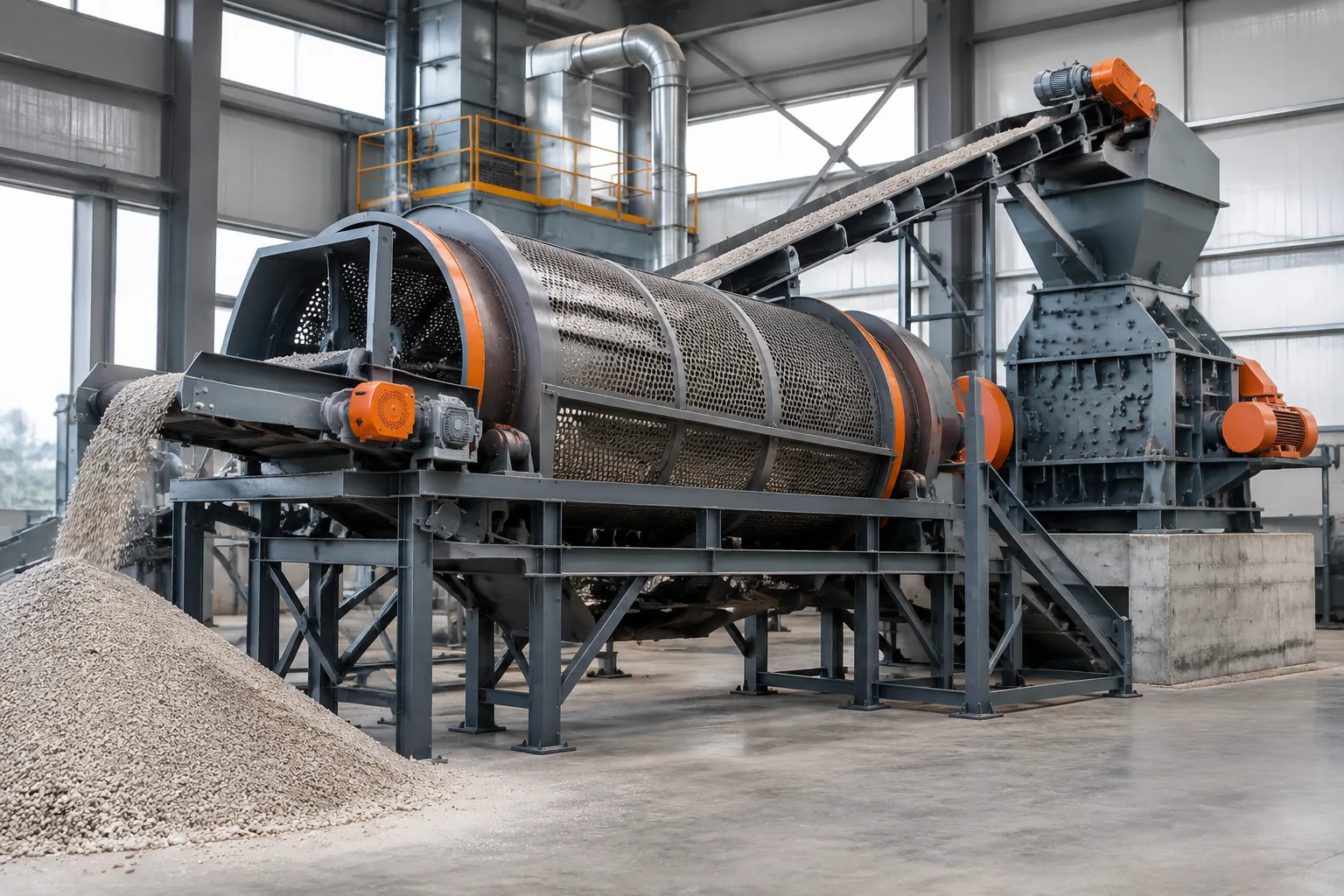

Возвратный контур в производстве удобрений работает как система перераспределения материала: крупная фракция не проходит контроль размера и возвращается на дополнительное уменьшение, а подходящая часть потока направляется дальше по процессу. На этом участке дробление становится не отдельной операцией, а элементом баланса между размером частиц, нагрузкой оборудования и работой классификации.
При этом одинаковое название «ретур» может скрывать разные физические процессы. В маршрутах с формированием гранул возврат может состоять из пересушенных, недоформированных или укрупнённых частиц, которые возвращаются для повторной обработки. При сухом компактировании сначала получают уплотнённый материал, затем компактат дробят и разделяют по размеру. Причины образования крупной и мелкой фракции в этих случаях различаются, поэтому параметры одного процесса нельзя напрямую переносить на другой.
Как размер частиц меняет движение возвратного потока

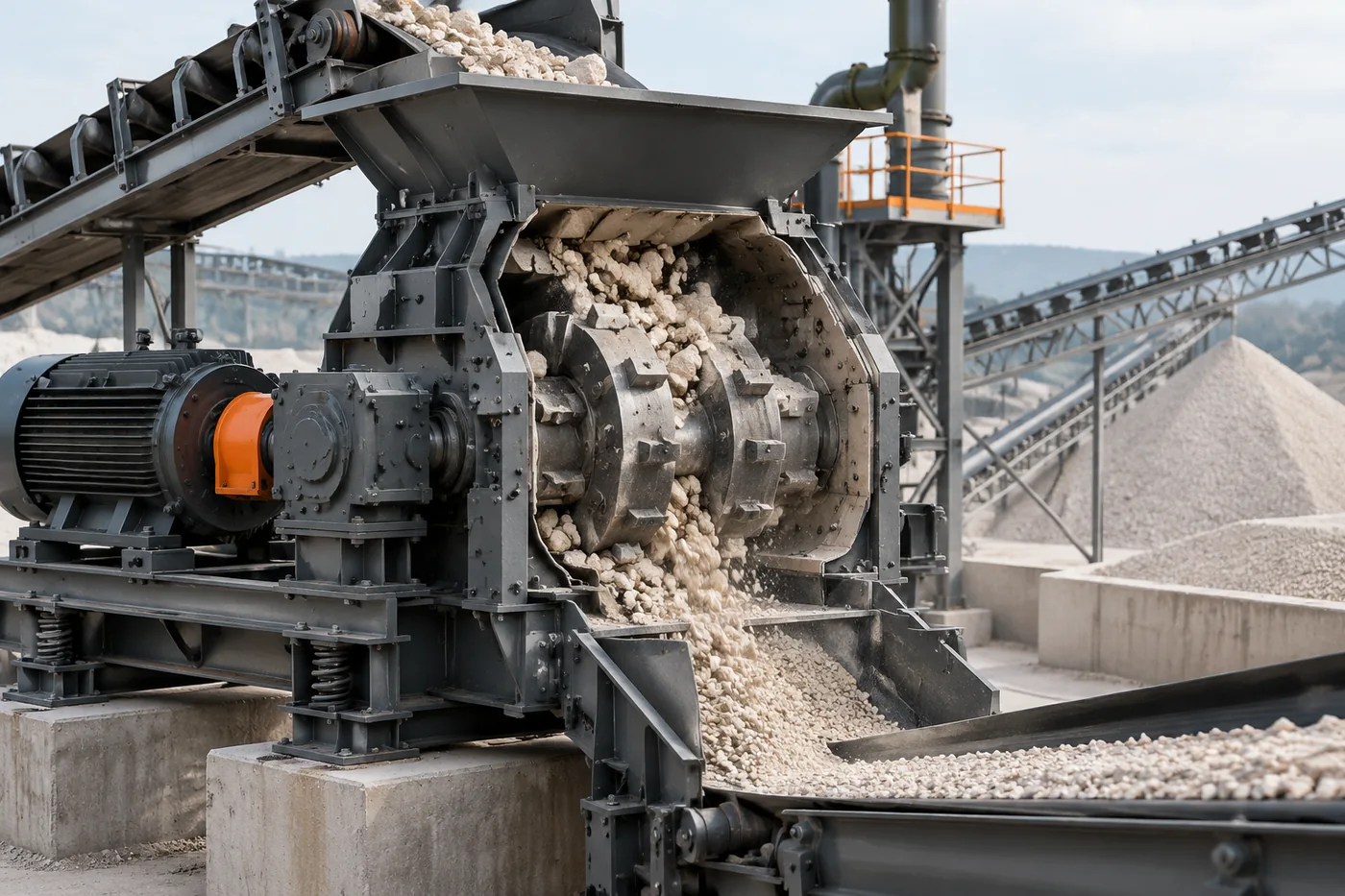

Дробилка получает задачу уменьшить частицы, которые превышают требуемый размер для следующей стадии. Однако результат дробления — это не поток одинаковых частиц, а распределение размеров. В нём присутствуют крупные частицы, целевая фракция и мелочь.
Если после дробления сохраняется значительная доля крупных частиц, классификация возвращает больше материала обратно. Тогда увеличивается внутренняя циркуляция: дробилка получает повторную нагрузку, а часть оборудования работает с одним и тем же материалом несколько циклов.
Обратная ситуация — чрезмерное образование мелкой фракции. Мелочь быстрее проходит через классифицирующие поверхности и может изменять состав потока, поступающего дальше. В зависимости от технологии она влияет на распределение материала, склонность слоя к уплотнению и стабильность транспортировки. Причина здесь не в химическом составе как таковом, а в изменении физических свойств смеси частиц.
Связь нагрузки дробилки и состава потока
Нагрузка дробилки определяется не только количеством поступающего материала. Важны также прочность частиц, их размер до обработки и доля материала, который уже проходил через дробление.
При росте возврата увеличивается масса циркулирующего потока. Если новая крупная фракция образуется быстрее, чем оборудование успевает её уменьшать, контур начинает работать с повышенной внутренней нагрузкой. Если же большая часть возврата превращается в мелочь, меняется распределение выхода и снижается эффективность разделения по размеру.
Для оценки такого состояния смотрят не на один показатель, а на сочетание признаков:
- изменение доли крупной и мелкой фракции после дробления;
- рост или снижение количества материала, возвращаемого классификатором;
- стабильность прохождения материала через просеивающую поверхность;
- изменение характера потока при одинаковых условиях подачи.
Почему избыток мелочи усложняет классификацию
Классификация по размеру основана на механическом прохождении частиц через отверстия или рабочие зоны разделения. Просеивающая поверхность различает частицы по геометрическому размеру, а не по составу материала.
При большом количестве мелкой фракции меняется структура слоя материала на поверхности разделения. Мелкие частицы могут занимать промежутки между более крупными, изменять прохождение потока и повышать чувствительность процесса к состоянию поверхности. Конкретное проявление зависит от свойств продукта, конструкции оборудования и условий эксплуатации.
Поэтому причина нестабильности не всегда находится в самом грохоте. Изменение состава после дробления может быть следствием износа рабочих органов, изменения прочности материала или нарушения баланса между образованием крупной фракции и её уменьшением.
Различия ретура после гранулирования и после компактирования
Физическая природа возврата определяется тем, каким способом сформирована частица. Это важное ограничение при анализе цикла.
| Источник возврата | Что происходит с частицей | Что проверяют при анализе |
|---|---|---|
| Гранулирование | Возвращаемый материал может быть связан с процессом формирования и разрушения гранул. | Распределение размеров, долю крупной фракции, стабильность разделения. |
| Сухое компактирование | Компактат после уплотнения дробится и классифицируется как механически разрушенный материал. | Поведение компактата при дроблении, прочность полученных частиц и состав фракций. |
Смешивать эти случаи в одной модели нельзя. Например, выводы о поведении частиц после разрушения компактата не описывают автоматически процессы, происходящие с гранулами, сформированными другим способом.
Инженерная заметка. Условная оценка баланса возврата может использоваться только как учебная модель: если в контур поступает поток с известной массой и после классификации меняется доля крупной фракции, можно сравнивать направление изменения нагрузки. Реальные значения производительности, размеров отверстий, допустимых нагрузок и режимов определяют только по технической документации конкретного оборудования.
Какие наблюдения показывают устойчивость цикла
Устойчивый цикл характеризуется предсказуемым соотношением между количеством поступающего материала, объёмом возврата и составом фракций. При этом не требуется постоянное отсутствие возврата: сам принцип работы контура предполагает повторную обработку части материала.
Диагностика начинается с разделения причин. Если растёт крупная фракция, проверяют условия уменьшения частиц и изменение свойств материала. Если увеличивается мелочь, оценивают не только дробление, но и то, как изменилось разделение потока.
Полезно сравнивать изменения во времени, а не делать вывод по одному измерению. Отклонение состава может быть связано как с состоянием дробилки, так и с изменением входного материала или работы классификации.
Ограничения при настройке дробления и возврата
Универсального размера частиц, который подходит для всех линий производства удобрений, не существует. Требуемая фракция определяется технологическим маршрутом, конструкцией оборудования и требованиями к конечному продукту.
Также нельзя оценивать эффективность дробилки только по уменьшению среднего размера частиц. Чрезмерное измельчение может изменить распределение фракций и увеличить долю материала, который ведёт себя иначе на следующих стадиях.
Поэтому анализ возвратного цикла строится вокруг взаимосвязи трёх элементов: какие частицы образуются после обработки, как классификация разделяет этот поток и какую нагрузку получает оборудование при повторном прохождении материала.
