Пылевая нагрузка после грануляции формируется всей линией
Фильтр аспирации на участке после грануляции работает не с абстрактной «пылью удобрений», а с конкретным потоком частиц, который создаётся предыдущими операциями. Поэтому выбор оборудования только по названию узла — например, «после гранулятора» — не даёт достаточной информации.
На свойства пылевого потока влияют маршрут получения продукта, механика формирования гранулы, наличие пересыпок, охлаждения, классификации и возврата мелкой фракции. Один и тот же конечный размер гранул может быть получен разными способами, а значит, нагрузка на аспирацию будет различаться.
В барабанной грануляции материал движется в слое с постоянным перемешиванием, поэтому источниками мелкой фракции могут быть разрушение части гранул, движение слоя и последующие операции разделения. В тарельчатой грануляции характер движения другой: частицы формируются при вращении и наклоне рабочей поверхности, а распределение фракций зависит от условий процесса.
Другие маршруты требуют отдельной оценки. При тукосмешении пыль чаще связана с обращением уже готовых компонентов и их пересыпкой. При сухом компактировании важны особенности разрушения уплотнённого материала и образование мелкой фракции при дроблении и классификации. В органических маршрутах дополнительно учитывают налипание, влажность и изменение поведения материала при хранении или перемещении.
Почему схема аспирации начинается с процесса, а не с фильтра

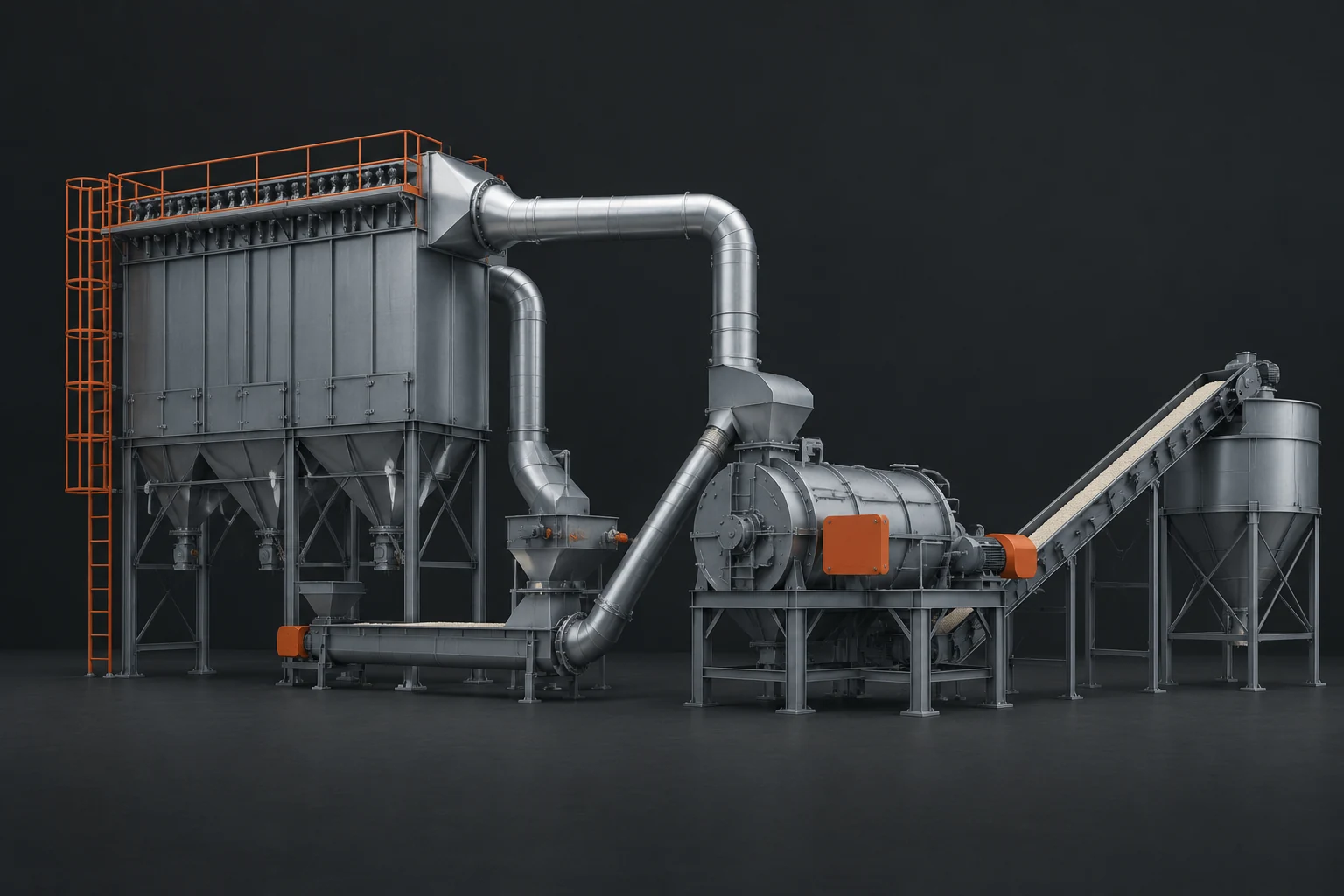

Аспирационная система обычно рассматривается как цепочка: место образования пыли, воздуховоды, устройства предварительной очистки, фильтр, вентилятор и возврат уловленного материала. Каждый элемент зависит от характеристик потока.

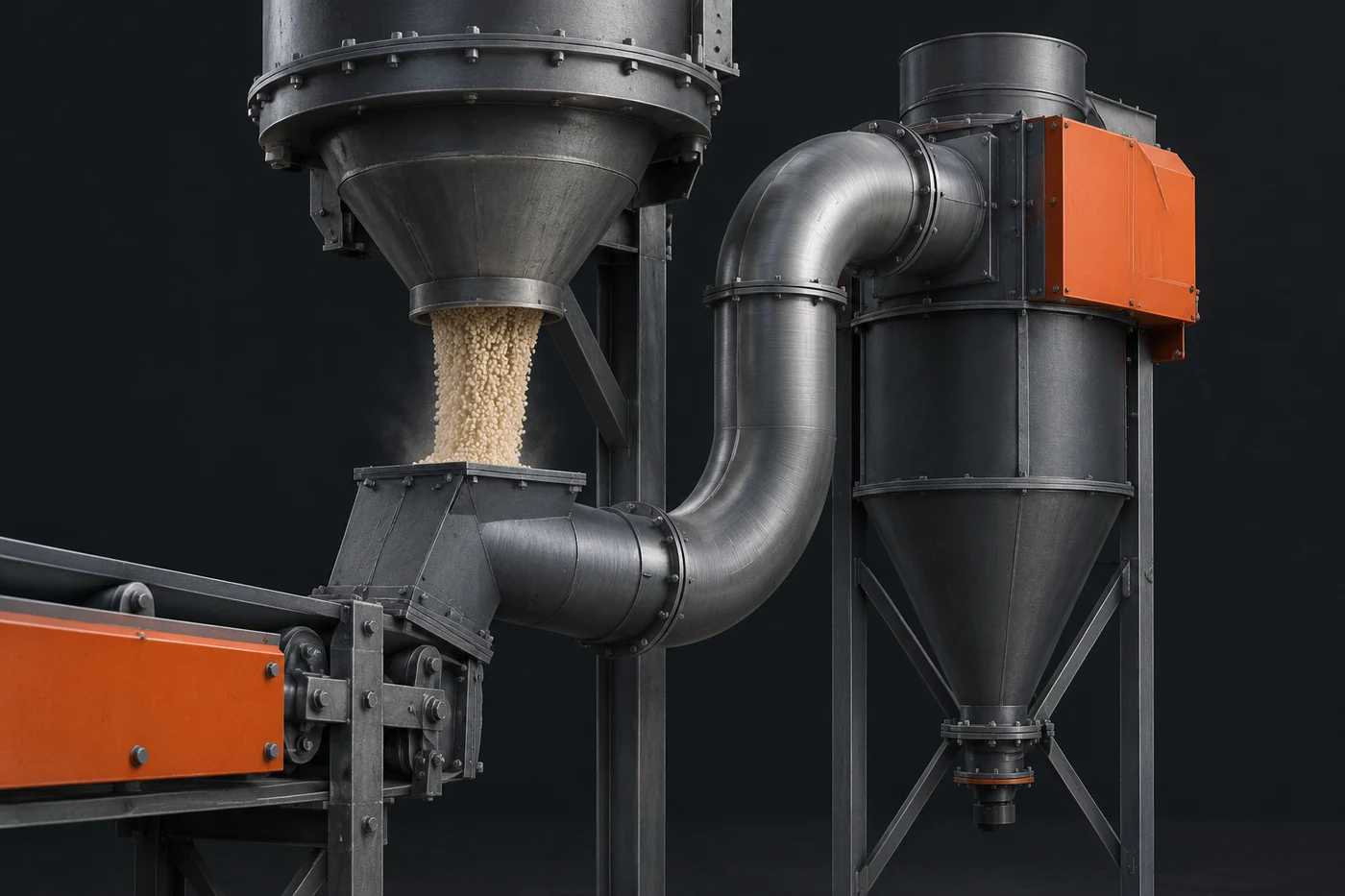

Циклон и рукавный фильтр решают разные задачи. Циклон использует разделение за счёт движения воздушного потока и инерции частиц. Он способен снизить нагрузку на последующую фильтрацию, когда крупная фракция составляет заметную часть потока. Рукавный фильтр работает по другому принципу: частицы задерживаются на поверхности фильтрующего материала и сформировавшемся пылевом слое.
Из этого следует важное ограничение: нельзя сравнивать фильтры только по названию или типу корпуса. Для обоснованного выбора нужны данные о составе пыли, её склонности к налипанию, влажности, температуре потока, требуемом режиме работы и способе обращения с уловленным продуктом.
Инженерная заметка. Перепад давления — это не только показатель состояния фильтра, но и результат взаимодействия нескольких факторов: свойств пылевого слоя, цикла очистки, расхода воздуха и состояния системы. Изменение одного параметра не всегда означает одну причину, поэтому диагностику проводят по совокупности данных.
Материал гранул определяет поведение фильтрующей системы
Для аспирации важен не только размер частиц, но и их физическое поведение. Сухие твёрдые частицы могут легко отделяться от поверхности фильтра, а липкая или влажная пыль способна изменять структуру отложений и влиять на очистку.
Ключевые вопросы при оценке материала:
- образуется ли преимущественно свободная сухая пыль или частицы склонны объединяться в плотный слой;
- меняется ли влажность материала по ходу маршрута;
- возвращается ли уловленный продукт в технологический процесс и какие требования это накладывает на его состояние;
- есть ли операции, где разрушение гранул увеличивает долю мелкой фракции.
Например, для продукта после охлаждения и классификации характер пылевой нагрузки может отличаться от нагрузки непосредственно после формирования гранул. Поэтому точка установки аспирации и выбранная схема должны рассматриваться вместе с технологической последовательностью.
Цикл очистки фильтра меняет сопротивление системы

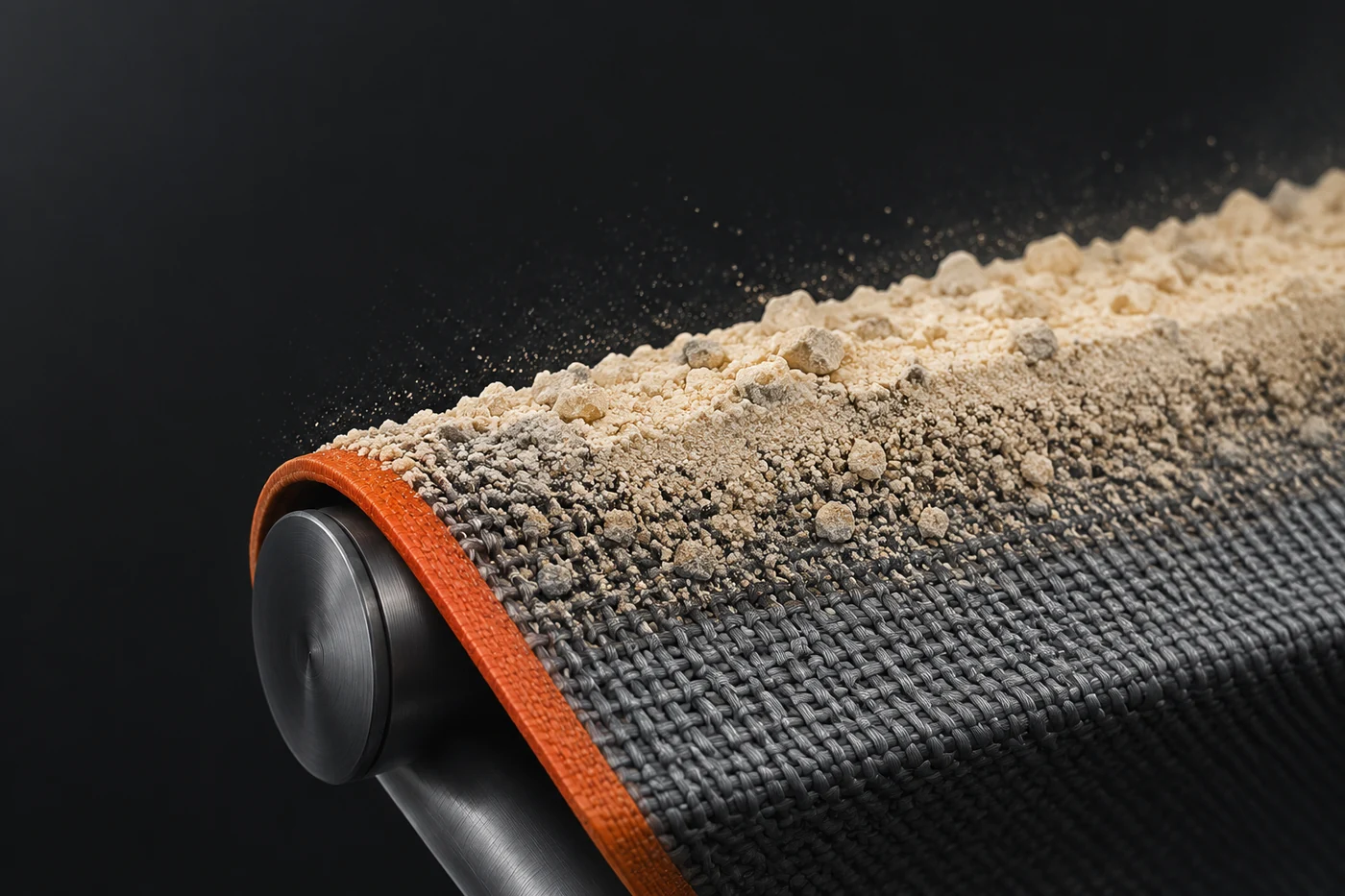

Работа фильтра не является постоянным процессом. На поверхности фильтрующего элемента постепенно формируется слой задержанных частиц. Он участвует в фильтрации, но одновременно увеличивает сопротивление прохождению воздуха.
Система очистки периодически удаляет накопившийся слой. Если очистка слишком редкая, сопротивление может расти и менять работу всей аспирации. Если очистка происходит чаще необходимого, это может влиять на стабильность работы фильтрующего материала и увеличивать нагрузку на отдельные элементы.
При анализе цикла очистки проверяют не отдельное значение давления, а динамику: как быстро растёт сопротивление, как оно изменяется после очистки и совпадают ли эти изменения с изменениями технологического режима. Модельные интервалы обслуживания или допустимые значения сопротивления нельзя переносить между разными установками без проверки по технической документации оборудования.
Какие данные нужны до выбора оборудования
Инженерное решение по аспирации начинается со сбора исходных данных. Недостаток информации часто приводит к выбору оборудования по внешнему признаку, хотя реальные ограничения находятся в процессе.
Обычно анализируют:
- тип технологического маршрута: грануляция, смешение, компактирование или другой способ подготовки продукта;
- участки образования пыли: гранулятор, охлаждение, классификация, пересыпки;
- характер материала: влажность, склонность к налипанию, прочность гранул и наличие мелкой фракции;
- требуемый режим работы системы и данные производителя оборудования по ограничениям применения;
- способ возврата уловленного материала и его совместимость с технологическим процессом.
Диагностика проблем: признак не равен причине
| Признак | Возможные гипотезы | Что проверяют |
|---|---|---|
| Рост сопротивления фильтра | Изменение пылевой нагрузки, свойства материала, работа очистки | Тренд перепада давления, режим процесса, состояние системы очистки |
| Изменение воздушного потока на участке | Изменение сопротивления системы или параметров работы вентилятора | Данные измерений и соответствие проектным параметрам по техдокументации |
| Изменение количества уловленного продукта | Смена гранулометрии, режима пересыпки или возврата материала | Связь с технологическими операциями и характеристиками продукта |
Такая проверка помогает отделить проблему фильтра от изменений самого процесса. Например, увеличение количества пыли после смены режима грануляции не обязательно означает неисправность фильтра. Причина может находиться выше по технологической цепочке.
Выбор фильтра как результат инженерного сравнения
Правильный выбор аспирации после грануляции строится не вокруг универсального типа фильтра, а вокруг соответствия между процессом и оборудованием. Барабанная и тарельчатая грануляция, тукосмешение, сухое компактирование и органические маршруты создают разные условия для пылеулавливания.
Фильтр должен рассматриваться как часть системы, где важны путь движения материала, точки образования пыли, режим очистки и возврат продукта. Если исходные данные неполные, сначала уточняют технологические параметры и проверяют ограничения по технической документации, а не пытаются подобрать решение только по названию операции.
