В технологических линиях производства удобрений циклон часто рассматривают как один и тот же аппарат, установленный в разных местах. Однако его задача определяется не названием точки монтажа, а характером потока: движется ли воздух с пылью от оборудования аспирации или газовый поток является частью технологического маршрута с возвратом материала.
Положение циклона влияет на нагрузку последующих аппаратов, состояние фильтрующих элементов и возможность возврата уловленной фракции. Поэтому сравнение «до фильтра» и «после процесса» требует сначала определить, какой материал проходит через аппарат и какую функцию выполняет вся ветка системы.

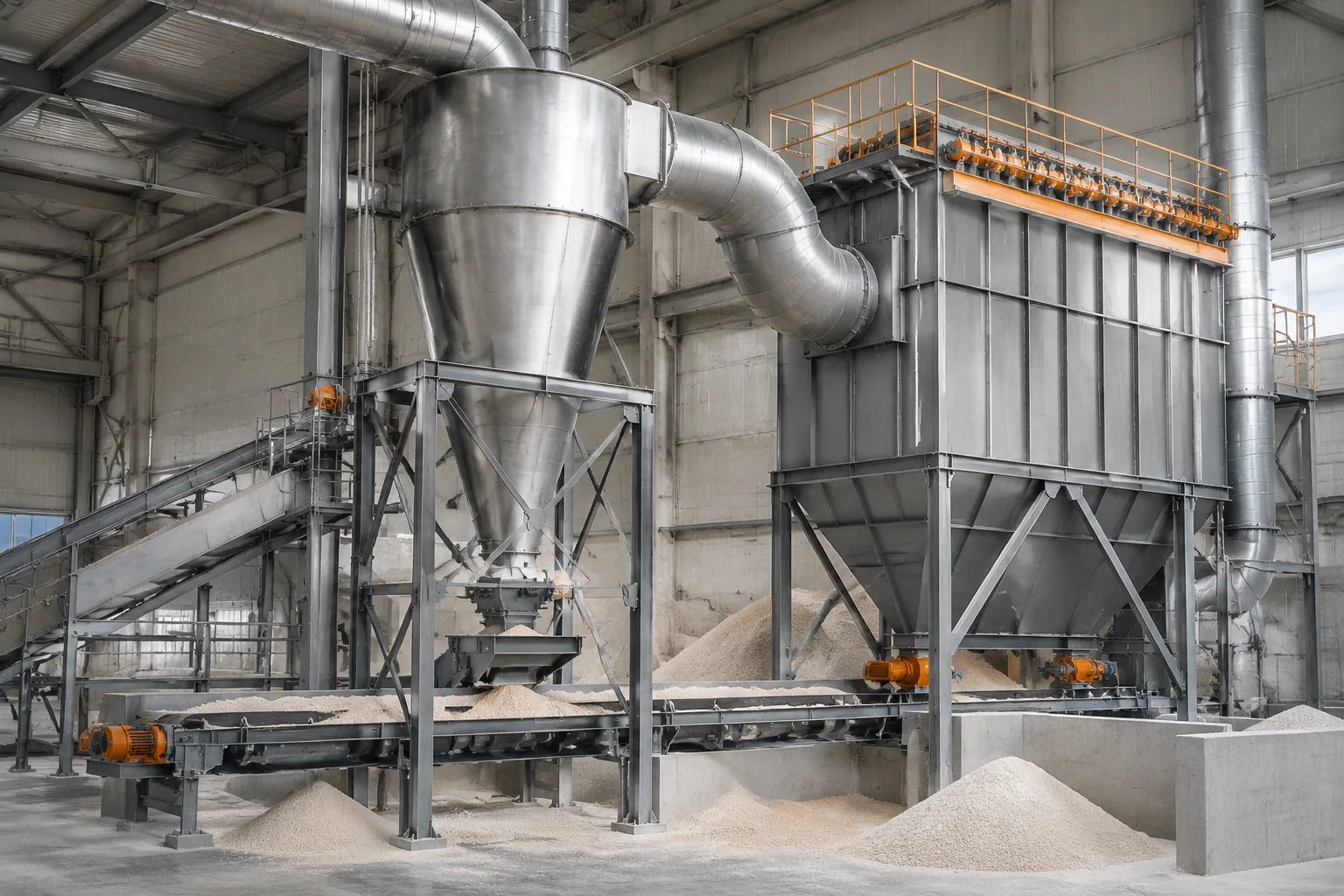

Циклон перед фильтром: снижение нагрузки на тонкую очистку
В аспирационных системах циклон перед фильтром обычно работает как предварительный отделитель крупных и более инерционных частиц из воздушного потока. Его задача — убрать часть пыли до того, как поток попадёт на более чувствительный элемент тонкой очистки.
Физический принцип основан на различии поведения частиц и воздуха при вращательном движении потока. Более тяжёлые частицы стремятся отделиться от воздушного потока и перемещаются к стенкам аппарата, после чего могут быть собраны отдельно. Мелкодисперсная фракция при этом остаётся в газовом потоке и требует дальнейшей очистки.
Такое размещение особенно важно там, где пыль образуется при пересыпке, транспортировании или механическом воздействии на сухой материал. Например, при производстве гранулированных удобрений аспирация может обслуживать зоны подачи, дробления или перегрузки, где состав и количество пыли меняются вместе с состоянием материала.
Инженерная заметка. Циклон не заменяет фильтр автоматически. Возможность его применения зависит от свойств частиц, расхода воздуха, схемы возврата уловленного материала и требований конкретной установки. Рабочие параметры проверяют по технической документации оборудования и проектным данным, а не переносят из другой линии.
Циклон внутри технологического маршрута: другая роль потока
После отдельных стадий производства циклон может встречаться не только как элемент очистки воздуха, но и как часть технологической схемы обращения с материалом. Здесь важен не сам факт нахождения аппарата «после процесса», а то, какой поток через него проходит.
В линиях с гранулированием, сушкой или перемещением сыпучего продукта газовый поток может уносить частицы определённого диапазона. Отделённый материал иногда возвращают в технологический цикл, если это предусмотрено схемой. Но такое назначение не следует считать универсальным: функция определяется проектом конкретной линии.
Нельзя автоматически считать любой циклон после гранулятора классификатором продукта. Разделение частиц по размеру требует отдельной технологической задачи и соответствующего оборудования. Обычная аспирационная ветка прежде всего решает задачу отделения пылевой нагрузки от воздушного потока.
Почему расположение циклона зависит от материала
Одинаковое оборудование может работать по-разному на разных маршрутах производства удобрений. Причина в свойствах материала: размере частиц, влажности, склонности к разрушению и образованию мелкой фракции.
Влажная грануляция NPK создаёт материал, который проходит стадии формирования гранул, сушки и последующей обработки. Источники пыли здесь связаны с сухими участками линии, возвратом мелочи и механическим воздействием после высушивания. Свойства частиц отличаются от полностью сухих порошковых потоков.
При сухом компактировании материал до формирования гранул проходит через механическое уплотнение. В таких системах важную роль играют мелкие частицы, возникающие при разрушении или транспортировании уплотнённого материала.
Органические маршруты имеют ещё одну особенность: материал может содержать волокнистые или неоднородные компоненты. Их поведение в воздушном потоке отличается от минеральных гранул, поэтому расположение аппаратов очистки выбирают по реальной характеристике потока.
Разные задачи циклона в основных маршрутах
| Маршрут | Что влияет на выбор места установки | Основная проверяемая задача |
|---|---|---|
| Мокрая грануляция NPK | Наличие сушильных, транспортных и пересыпных участков с разным составом пыли | Разделить крупную фракцию и снизить нагрузку на последующую очистку воздуха |
| Сухое компактирование | Образование мелкой фракции при механическом воздействии и перемещении материала | Определить, где отделение частиц улучшает работу всей системы |
| Тукосмешение | Смешение сухих компонентов с различной сыпучестью и пылеобразованием | Стабилизировать аспирацию зон загрузки, смешения и выгрузки |
| Органический маршрут | Неоднородность материала и особенности воздушного переноса частиц | Проверить соответствие аппарата фактическому составу потока |
Почему одна схема очистки не подходит для всех линий
Ошибка при проектировании возникает, когда циклон рассматривают как универсальный элемент, который можно переместить без изменения всей системы. На практике положение аппарата связано с расходом воздуха, нагрузкой на фильтр, характеристиками частиц и способом обращения с уловленным материалом.
Например, перенос решения из линии с гранулированным минеральным продуктом в органический процесс может изменить поведение пылевого потока. Даже одинаковая последовательность «оборудование — циклон — фильтр» не означает одинаковый результат, если отличаются свойства материала и режим работы линии.
Как проверить правильность места установки
Оценку начинают не с выбора аппарата, а с анализа всей ветки движения материала и воздуха. Важно определить источник пыли, направление потока, назначение отделённой фракции и влияние циклона на последующее оборудование.
- Определить, является ли поток аспирационным воздухом или частью технологического перемещения материала.
- Проверить свойства отделяемых частиц: размер, влажность, склонность к разрушению и налипанию.
- Сопоставить работу циклона с требованиями последующего фильтра и способом удаления уловленного материала.
- Использовать данные конкретной установки: технические листы оборудования, проектные расчёты и фактические параметры эксплуатации.
Главный критерий выбора места установки — не расстояние до предыдущего или следующего аппарата, а соответствие функции циклона конкретной задаче. В одной линии он может быть предварительным защитным элементом фильтра, в другой — частью технологической схемы обращения с материалом.
