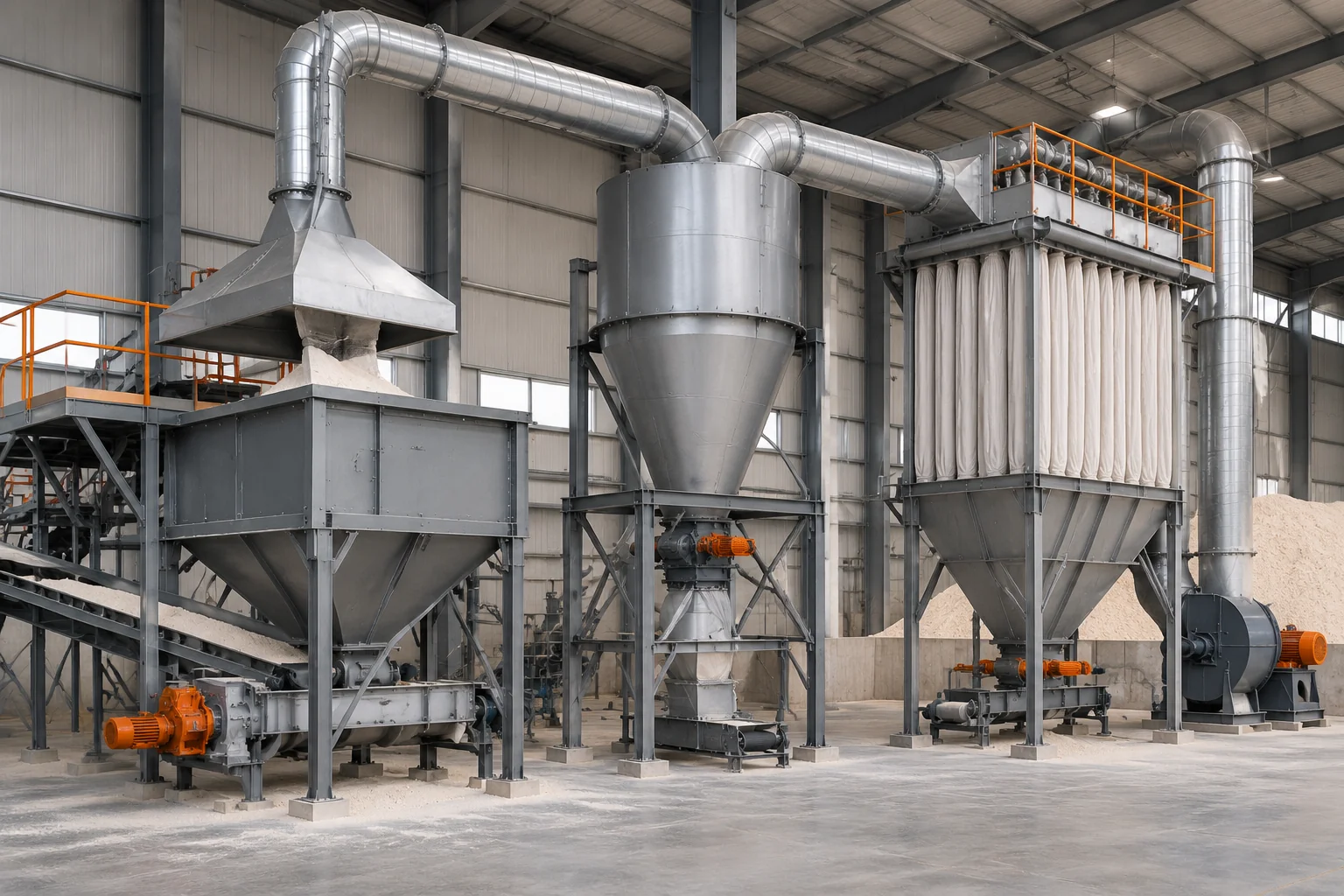

Аспирационный тракт на линии производства удобрений работает как единая воздушная система: местные отсосы забирают запылённый воздух от источников образования пыли, воздуховоды передают поток, очистной аппарат отделяет частицы, а вентилятор создаёт необходимое движение воздуха. Поэтому нарушение герметичности одного участка может изменить работу всей цепочки.
Главная сложность диагностики заключается в том, что одинаковые внешние признаки могут иметь разные причины. Снижение эффективности удаления пыли, изменение нагрузки на фильтр или нестабильность работы пересыпок не всегда означают неисправность конкретного узла. Проверка должна идти от наблюдаемого поведения линии к вероятному месту нарушения.
Как подсос воздуха меняет работу всей аспирационной системы
Воздушный тракт рассчитан на определённое распределение потока между точками отбора. Когда в нём появляются нежелательные подсосы через неплотности соединений, люки или повреждённые элементы, часть производительности вентилятора начинает расходоваться не на удаление пыли из зоны образования, а на перемещение дополнительного объёма воздуха.
Изменение баланса влияет на разрежение в отдельных участках. Ближайшие к месту подсоса зоны могут получать больше воздуха, тогда как удалённые точки отсоса — меньше. На практике это проявляется не только показаниями приборов, но и поведением оборудования: пылевое облако на пересыпке становится заметнее, изменяется характер осаждения материала, чаще требуется внимание к очистке фильтрующего элемента.
Инженерная заметка. Герметичность — это не только отсутствие видимых щелей. Для аспирации важен весь путь движения воздуха: сопротивление участков, состояние соединений, работа очистного аппарата и способность вентилятора поддерживать требуемый поток. Поэтому поиск причины начинают с системы, а не с отдельного узла.
Признаки нарушения воздушного тракта на производственной линии
На линиях грануляции, смешения и переработки удобрений наиболее полезны признаки, которые можно связать с конкретным изменением движения воздуха. Наблюдения не заменяют инструментальную проверку, но помогают определить направление поиска.
- Рост запылённости в местах пересыпки. Если отсос работает слабее, часть пыли остаётся в рабочей зоне или распространяется дальше по оборудованию.

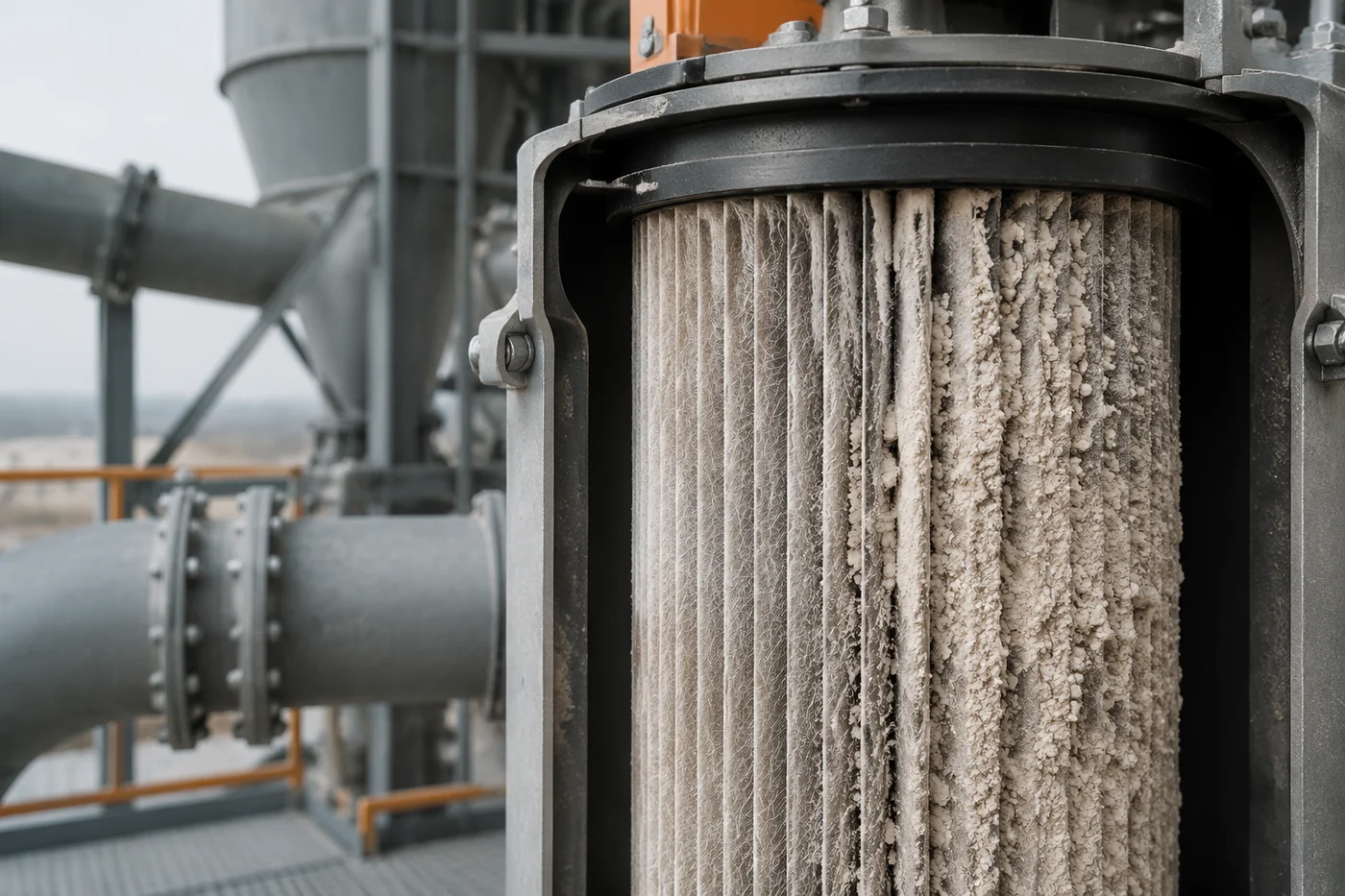

- Необычное изменение состояния фильтра. При изменении состава воздушного потока меняется нагрузка на фильтрующий аппарат и характер накопления пылевого слоя.
- Нестабильное поведение отдельных ветвей тракта. Один участок может работать заметно хуже остальных из-за изменения распределения потока.
- Изменение режима работы вентилятора. Сам по себе этот признак не указывает на конкретную причину, но показывает, что сопротивление или расход воздуха могли измениться.
Каждый признак необходимо рассматривать вместе с условиями работы линии. Например, увеличение количества пыли может быть связано не только с аспирацией, но и с изменением свойств материала, загрузки оборудования или режима пересыпки.
Последовательность проверки: от источника пыли к очистному аппарату
Рациональная диагностика начинается с маршрута движения воздуха. Проверка случайных участков приводит к лишним остановкам и не позволяет понять причину изменения работы системы.
Первый этап — осмотр зон образования пыли. Проверяют, сохраняется ли эффективный захват воздуха возле пересыпок, загрузочных узлов и других открытых участков оборудования. Если проблема проявляется только в одной зоне, вероятнее искать нарушение в ближайшей ветви.

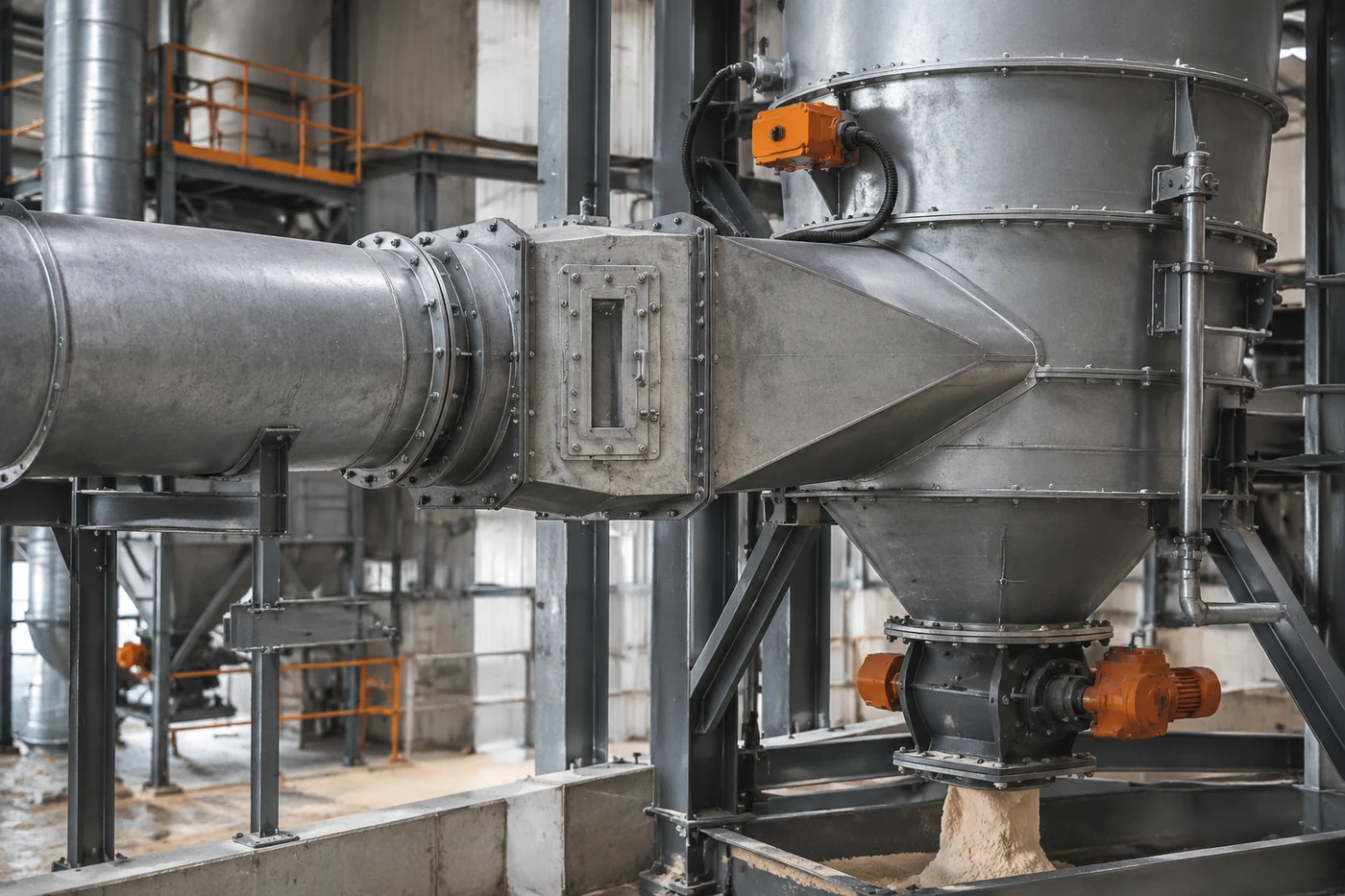

Следующий этап — воздуховоды. Особое внимание уделяют соединениям, местам обслуживания, переходам между участками и зонам, где механические воздействия могут изменить состояние конструкции. При этом важно отличать внешнюю неплотность от обычных конструктивных элементов системы.
После этого оценивают работу очистного оборудования. Циклон и рукавный фильтр выполняют разные функции: циклон использует разделение частиц за счёт движения воздушного потока, а фильтр задерживает более мелкие частицы на поверхности фильтрующего материала. Их сопротивление и состояние влияют на общий баланс тракта.
Как отличить проблему воздуховода от проблемы фильтра или вентилятора
| Наблюдение | Возможные направления проверки |
|---|---|
| Пыль появляется преимущественно у одной точки отсоса | Проверка локальной ветви, соединений и распределения потока |
| Изменения заметны после очистного аппарата или перед ним | Оценка состояния фильтрующего элемента и сопротивления оборудования |
| Работа всей системы стала нестабильной | Проверка общего воздушного баланса, тракта и вентилятора |
| Проблема зависит от вида перерабатываемого материала | Сопоставление свойств продукта и условий образования пыли |
Такая таблица не является схемой автоматического поиска неисправности. Один и тот же симптом может возникать по нескольким причинам, поэтому вывод делают только после последовательной проверки.
Почему очистной аппарат нельзя оценивать отдельно от тракта
Циклонная предварительная очистка и рукавная фильтрация работают на разных физических принципах. Если воздушный поток меняется из-за нарушения герметичности или изменения сопротивления, это отражается на работе обоих узлов.
Например, недостаточная эффективность удаления пыли у источника может быть ошибочно принята за проблему фильтра. Однако причина может находиться раньше по потоку — в распределении воздуха между ветвями или в подсосе, который изменил давление в системе.
Для технологических линий удобрений это особенно важно из-за различий между процессами. При грануляции, смешении и переработке разных материалов меняются свойства пылевых частиц, их количество и условия образования. Поэтому параметры конкретной установки проверяют по технической документации на оборудование и фактической схеме линии.
Какие ограничения нужно учитывать при диагностике
По внешним признакам нельзя определить точное место нарушения без дополнительной проверки. Нельзя переносить параметры одной линии на другую: производительность, конструкция воздуховодов, тип очистки и свойства материала формируют индивидуальную картину работы.
Также нельзя делать вывод о состоянии всей системы только по работе вентилятора или только по чистоте фильтра. Эти элементы являются частью общего воздушного контура. Изменение одного участка может отражаться на нескольких узлах одновременно.
Практический подход заключается в сопоставлении наблюдений: где появляется пыль, как изменилось поведение оборудования, какие участки тракта находятся между источником и очисткой. Такой порядок позволяет сузить область поиска и избежать замены исправных элементов без подтверждения причины.
