Аспирационный тракт на участке производства удобрений — это связанная система, где каждый элемент влияет на распределение воздушного потока. Воздух проходит через точки отсоса, воздуховоды, устройства предварительной очистки, фильтр и вентилятор, а итоговый режим определяется не отдельным агрегатом, а суммой сопротивлений всего пути.
Ошибка в оценке одного участка часто проявляется далеко от места изменения. Например, изменение сопротивления одного ответвления может перераспределить поток между несколькими точками отсоса. Поэтому расчёт аспирации рассматривают как задачу баланса: сколько воздуха требуется перемещать и какие потери давления возникают на всём маршруте.
Из чего складывается сопротивление воздушного тракта
Давление, создаваемое вентилятором, расходуется на преодоление сопротивлений. Они появляются из-за трения воздуха о стенки каналов, изменения направления движения, сужений, расширений и прохождения через оборудование.

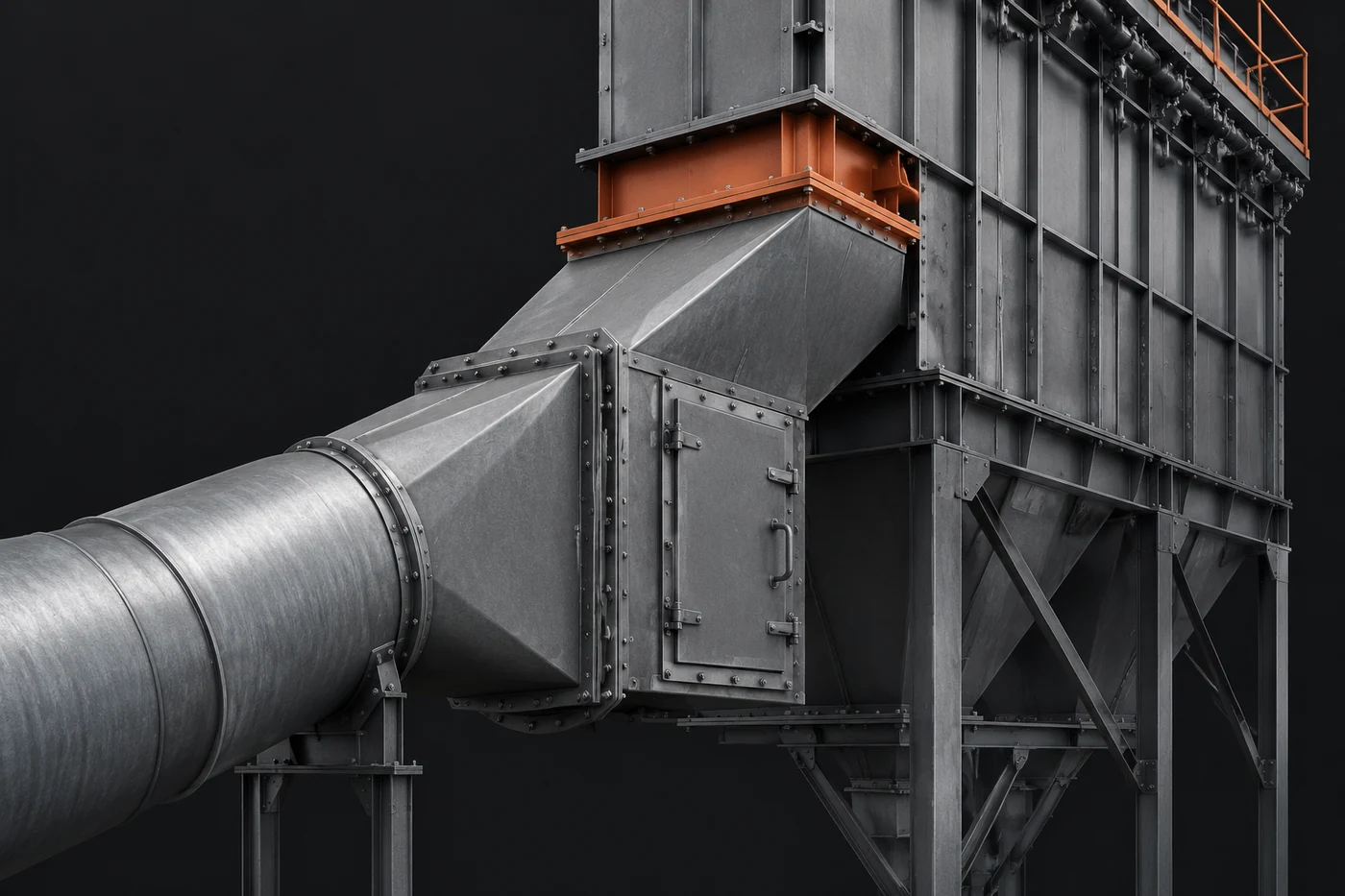

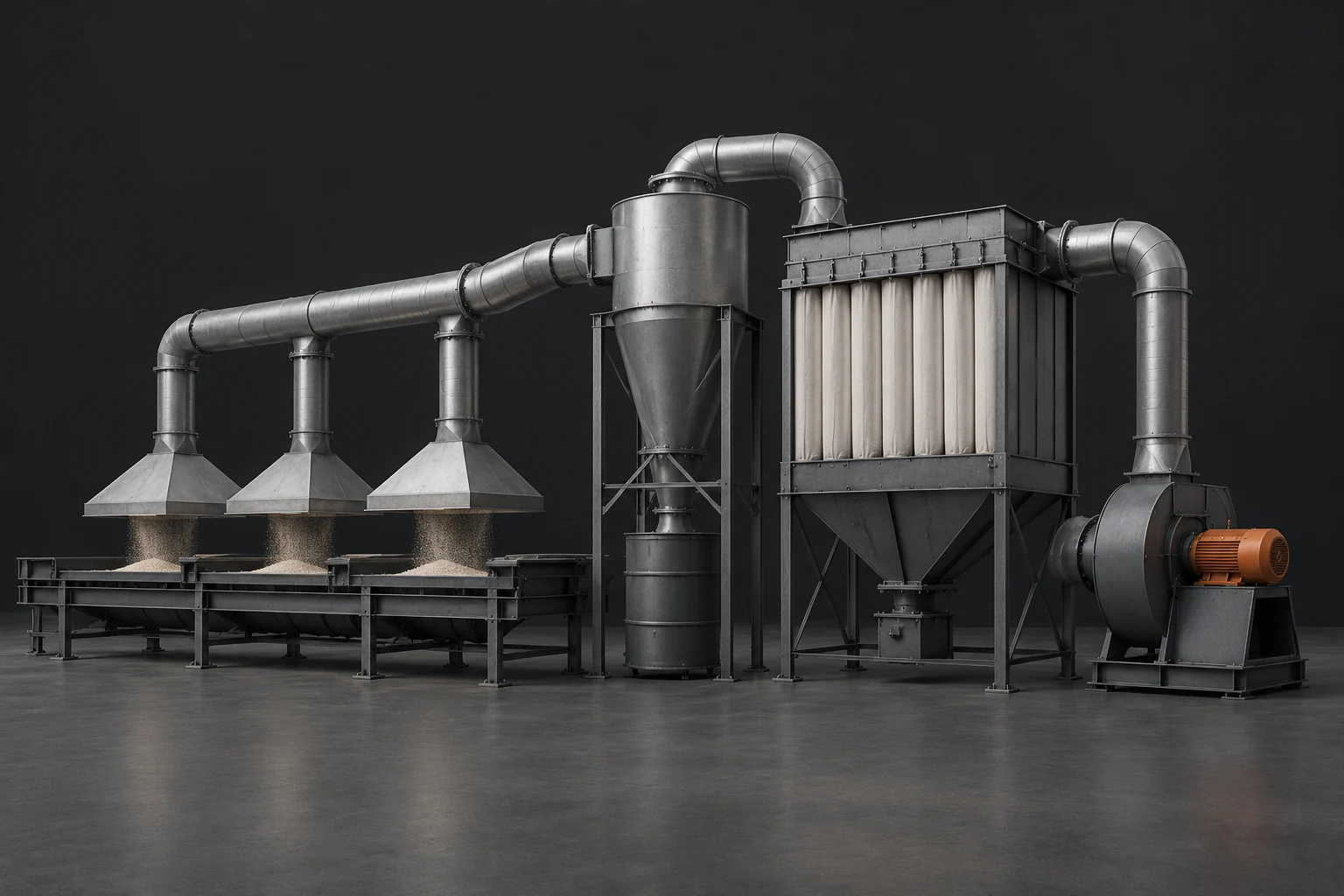

В системе аспирации производства удобрений обычно учитывают несколько групп элементов:
- местные отсосы у источников образования пыли — точки входа воздуха в систему;
- воздуховоды и фасонные элементы, где возникают потери при движении потока;
- циклон или другое устройство предварительного отделения крупных частиц;
- фильтр, сопротивление которого зависит от состояния фильтрующего элемента и процесса очистки;
- вентилятор, который создаёт перепад давления, необходимый для преодоления всех потерь.
Каждый компонент имеет собственную характеристику сопротивления. Поэтому нельзя оценивать тракт только по одному узлу, например по фильтру или вентилятору.
Инженерная заметка. В расчётах используют фактические характеристики оборудования и проектные данные конкретной линии. Значения расхода, размеров каналов и допустимых нагрузок не являются универсальными: их проверяют по технической документации производителя и параметрам установленной системы.
Почему изменение одного участка меняет работу всей системы
Воздушный тракт можно представить как сеть взаимосвязанных сопротивлений. Если один участок становится более «лёгким» для прохождения воздуха, поток может увеличиться именно там, а на других ответвлениях уменьшиться.
Такая ситуация возникает, например, при изменении состояния фильтра, реконструкции воздуховода или изменении схемы подключения отсосов. Вентилятор при этом продолжает работать с той же характеристикой, но фактическое распределение воздуха в системе меняется.
Для многоточечных систем особенно важно учитывать баланс между ветвями. Если одна точка отсоса получает больше воздуха, чем предусмотрено расчётной схемой, это не означает автоматического улучшения всей аспирации. Другие зоны могут потерять необходимый поток.
Роль фильтра, циклона и вентилятора в общем балансе
Элементы очистки воздуха выполняют разные задачи. Циклон использует движение потока для предварительного отделения части материала, а фильтр задерживает более мелкие частицы на фильтрующей поверхности. Эти процессы влияют на сопротивление тракта по-разному.

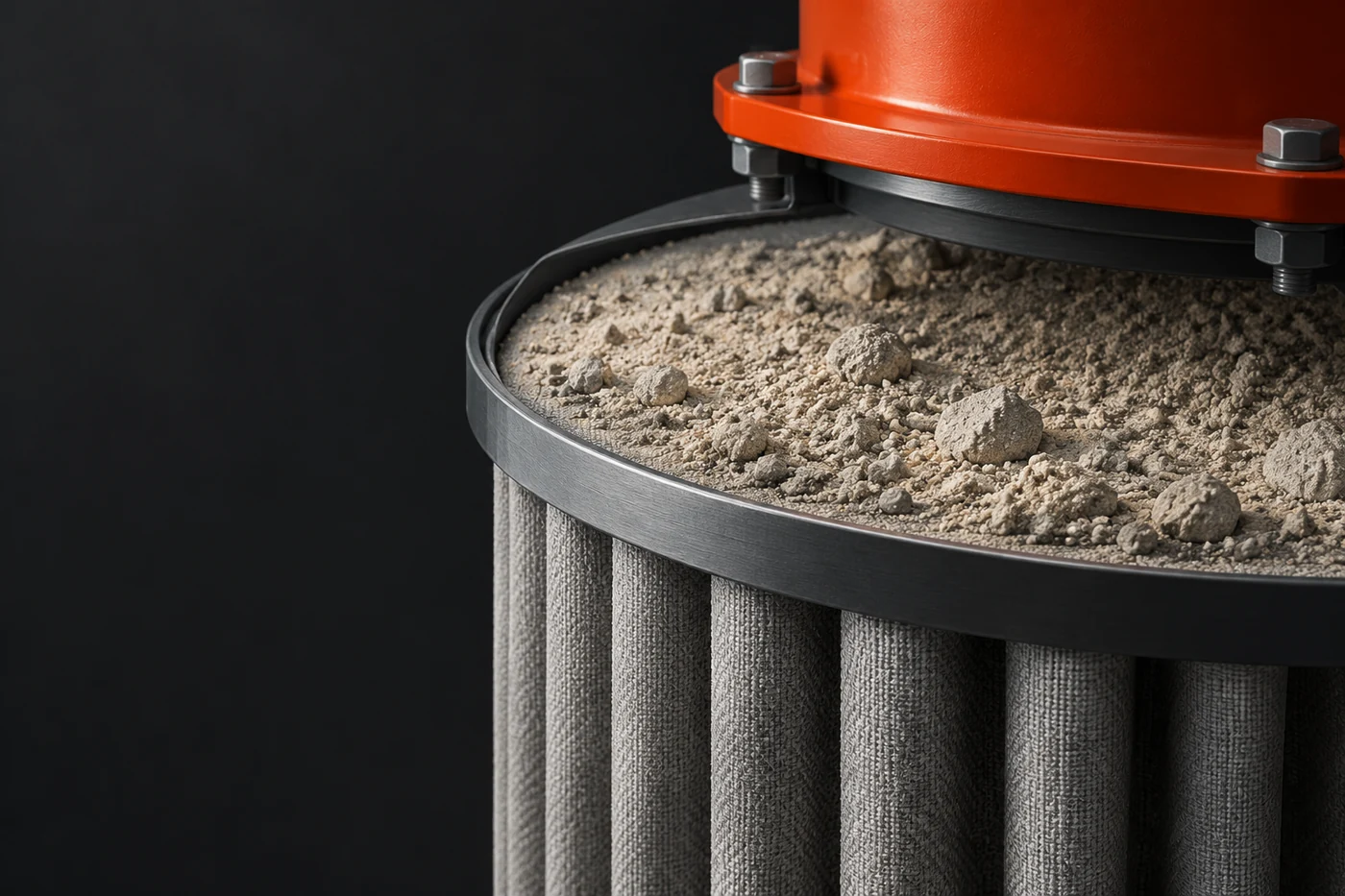

По мере работы фильтра его сопротивление может изменяться из-за накопления пылевого слоя и работы системы очистки. Поэтому при инженерной оценке учитывают не только начальное состояние оборудования, но и рабочий диапазон изменения сопротивления.
Вентилятор не создаёт фиксированный расход независимо от условий. Его фактическая производительность определяется совместной работой с системой сопротивлений. Чем выше сопротивление тракта, тем иначе будет выглядеть рабочая точка вентилятора.
Какие данные нужны для оценки аспирационной схемы
Перед расчётом необходимо собрать исходные данные по всей цепочке движения воздуха. Нельзя корректно оценить участок только по мощности вентилятора или диаметру одного воздуховода.
| Исходные данные | Зачем нужны |
|---|---|
| Схема воздушного тракта | Позволяет определить последовательность элементов и взаимное влияние ветвей. |
| Характеристики вентилятора | Нужны для оценки связи между давлением и фактическим расходом. |
| Параметры фильтра и очистного оборудования | Позволяют учитывать сопротивление оборудования в рабочем состоянии. |
| Расположение и назначение точек отсоса | Определяют требуемое распределение воздушного потока. |
| Свойства пылевого материала | Влияют на выбор подхода к улавливанию и эксплуатации системы. |
Если часть данных отсутствует, инженерная оценка становится приближённой. В таком случае выводы должны быть обозначены как предварительные, а не как подтверждённый режим работы линии.
Как проверяют баланс потока и сопротивления
Проверка начинается с анализа схемы: определяют все участки движения воздуха и последовательность прохождения через оборудование. Затем оценивают, какие элементы создают основные потери давления.
После этого сравнивают расчётную картину с фактической работой системы. Используют данные контроля перепадов давления, состояния фильтрующих элементов и параметров вентиляционного оборудования, если они предусмотрены проектом и эксплуатационной документацией.
Важный принцип — искать не только «слабое место», но и причину изменения баланса. Повышенное сопротивление может быть связано с одним элементом, но проявляться как ухудшение работы нескольких точек отсоса.
Ограничения расчёта и причины расхождений
Даже корректный расчёт не заменяет проверки реальной системы. На практике воздушный тракт работает в условиях изменяющейся нагрузки: меняется количество материала, состояние фильтра, режим работы оборудования и свойства пыли.
Нельзя переносить параметры одной линии производства удобрений на другую без проверки. Конструкция аспирации зависит от конкретного процесса, компоновки оборудования и характеристик материала.
Также нельзя считать наличие фильтра или циклона гарантией выполнения любых требований по качеству воздуха без анализа проекта и условий эксплуатации. Эти элементы являются частью инженерной системы, эффективность которой определяется всей схемой.
Расчёт как инструмент проектной проверки
Баланс воздушного тракта позволяет понять, почему аспирация работает именно так, а не иначе. Главная задача расчёта — связать источник пыли, сопротивление элементов, характеристики вентилятора и распределение потока в единую модель.
Для производства удобрений это особенно важно на участках пересыпки, транспортирования и обработки гранулированных материалов, где локальные изменения могут влиять на всю систему. Грамотная оценка начинается не с выбора одного агрегата, а с анализа полного пути движения воздуха.
