В аспирационной системе производства удобрений циклон и рукавный фильтр часто воспринимают как альтернативные способы очистки воздуха. На практике это разные аппараты с разной логикой работы. Выбор зависит не только от требуемой степени очистки, но и от свойств пыли, режима образования аэрозоля, требований к возврату продукта и места установки в линии.
Разные физические принципы разделения частиц

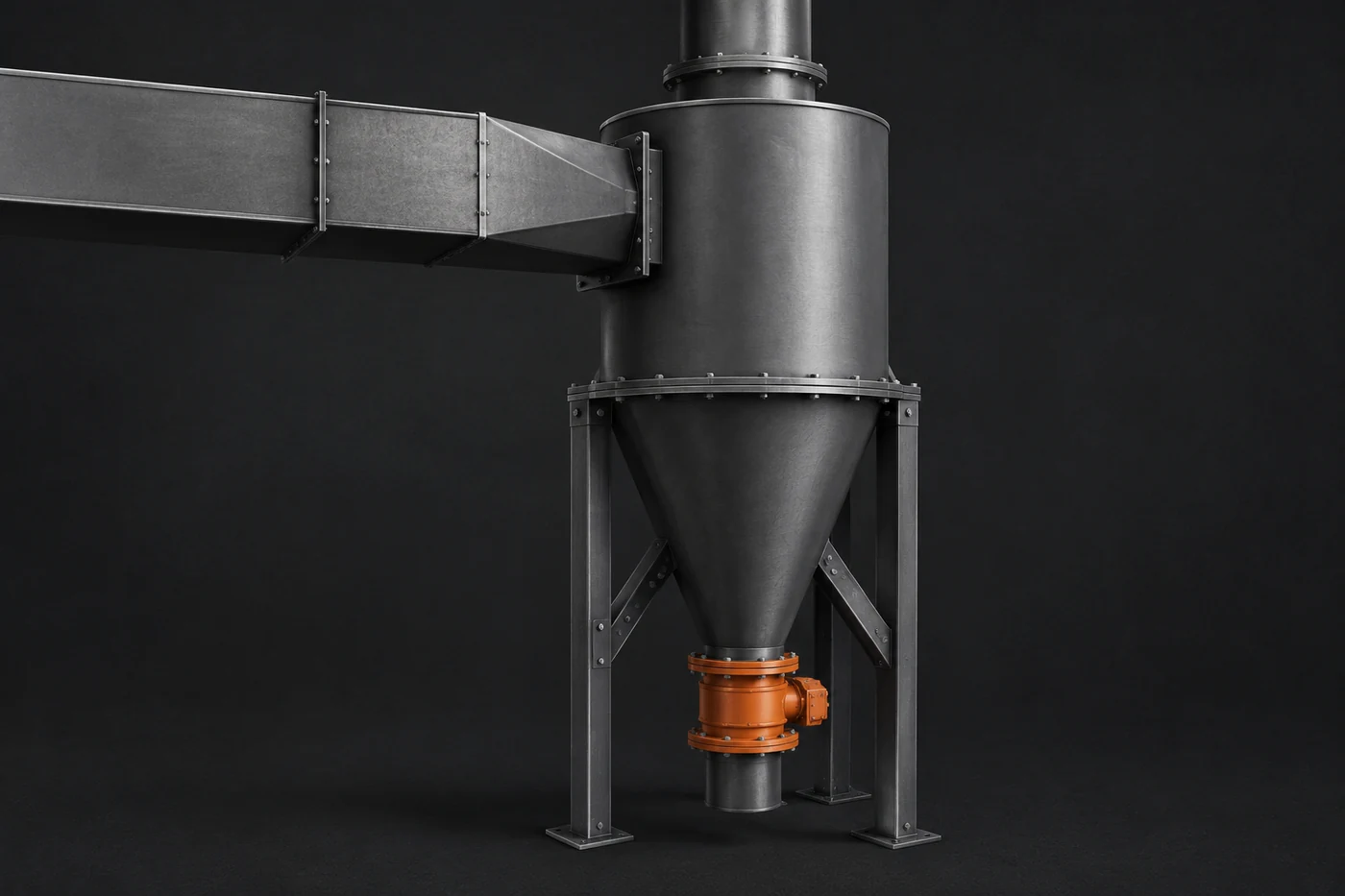

Циклон отделяет частицы за счёт движения воздушного потока по спирали. Воздух с пылью поступает в корпус, внутри которого возникает вращение. Более тяжёлые и крупные частицы под действием инерции смещаются к стенке, теряют скорость и собираются в нижней части аппарата. Газовый поток с оставшейся мелкой фракцией выходит отдельно.

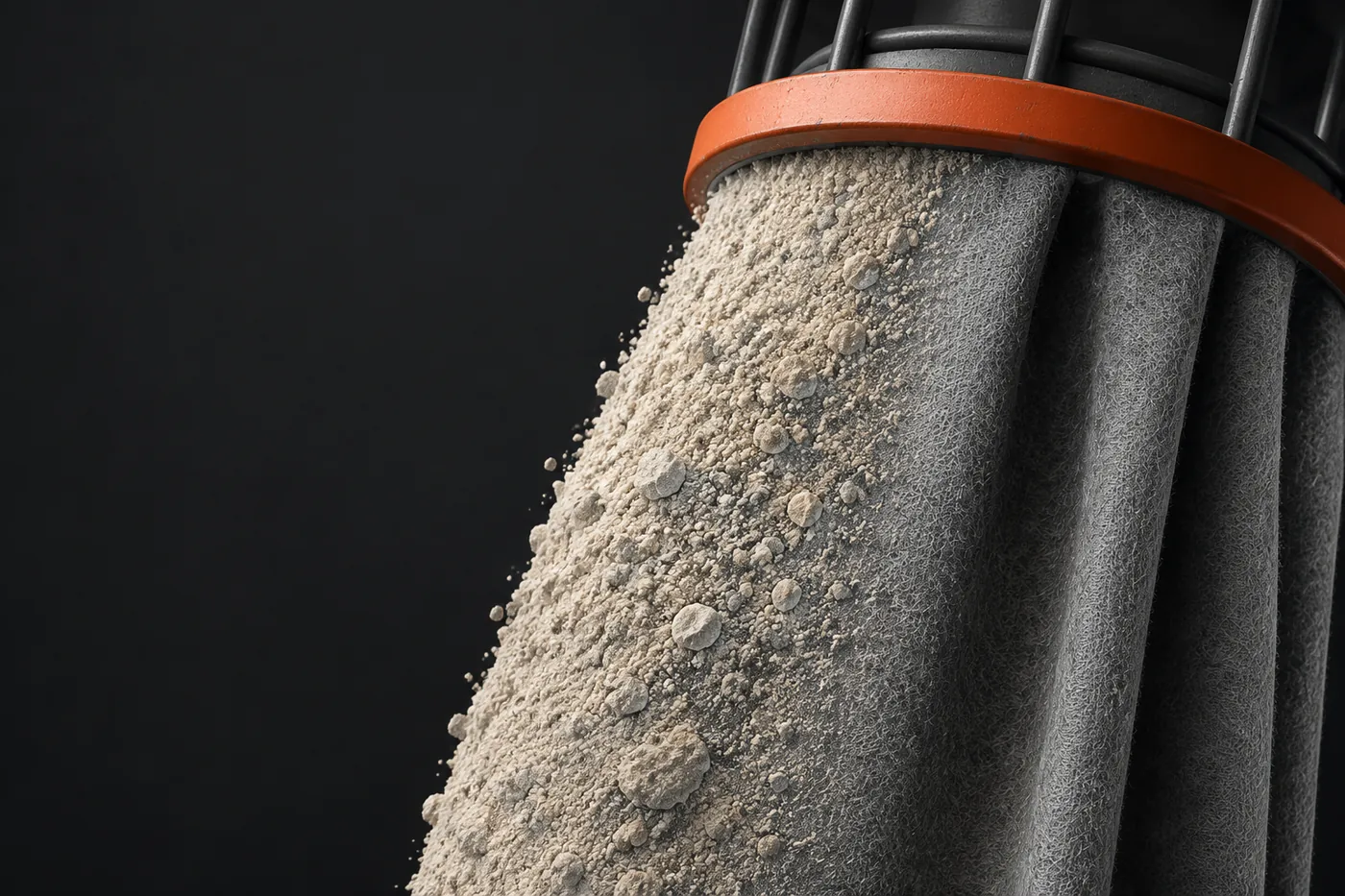

Рукавный фильтр работает иначе. Загрязнённый воздух проходит через фильтрующую ткань, а частицы задерживаются на её поверхности. По мере накопления слоя пыли меняется сопротивление прохождению воздуха, поэтому конструкция предусматривает периодическую очистку фильтрующих элементов. В результате аппарат управляет не движением частиц внутри потока, а процессом прохождения газа через фильтрующую среду.
Эти различия определяют назначение оборудования. Циклон эффективнее там, где нужно отделить значительную часть относительно крупной пыли и вернуть продукт в процесс. Рукавный фильтр применяется там, где требуется улавливание более тонкой фракции после предварительных ступеней или в качестве основной ступени очистки при подходящих условиях.
Какие задачи решает циклон в линии удобрений
В технологической цепочке удобрений пыль образуется на участках пересыпки, транспортирования, классификации и других операций с твёрдым материалом. Если в такой точке установить циклон, он может снять основную нагрузку с последующего оборудования.
Главная функция циклона — отделить часть материала без использования фильтрующего элемента. Это важно, когда пыль содержит заметную долю частиц, которые можно вернуть в продуктовый поток. При этом циклон не является универсальным решением для любой пыли: мелкие частицы с небольшой массой сложнее отделяются инерционным способом.
При проектировании оценивают не только размер частиц. Имеют значение плотность материала, склонность к слёживанию, влажность, форма частиц и стабильность образования пыли. Например, лёгкая мелкодисперсная фракция может проходить через циклон вместе с воздухом, даже если аппарат правильно выбран по общей схеме движения потока.
Роль рукавного фильтра после предварительной очистки
Рукавный фильтр часто используют как более тонкую ступень очистки. Его задача — задержать частицы, которые не были отделены на предыдущем этапе. При этом эффективность работы зависит от состояния фильтрующей поверхности, характера пыли и режима очистки.
Важный параметр такой системы — сопротивление прохождению воздуха. По мере накопления пылевого слоя перепад давления может изменяться, что влияет на работу всей аспирационной сети. Поэтому при сравнении оборудования рассматривают не только способность задерживать частицы, но и устойчивость работы во времени.
Использование рукавного фильтра требует учёта свойств материала. Разные виды пыли по-разному взаимодействуют с тканью: одни образуют рыхлый слой, другие могут сильнее уплотняться или создавать проблемы при удалении осадка. Конкретный выбор фильтрующего материала и режимов очистки проверяют по технической документации оборудования и характеристикам процесса.

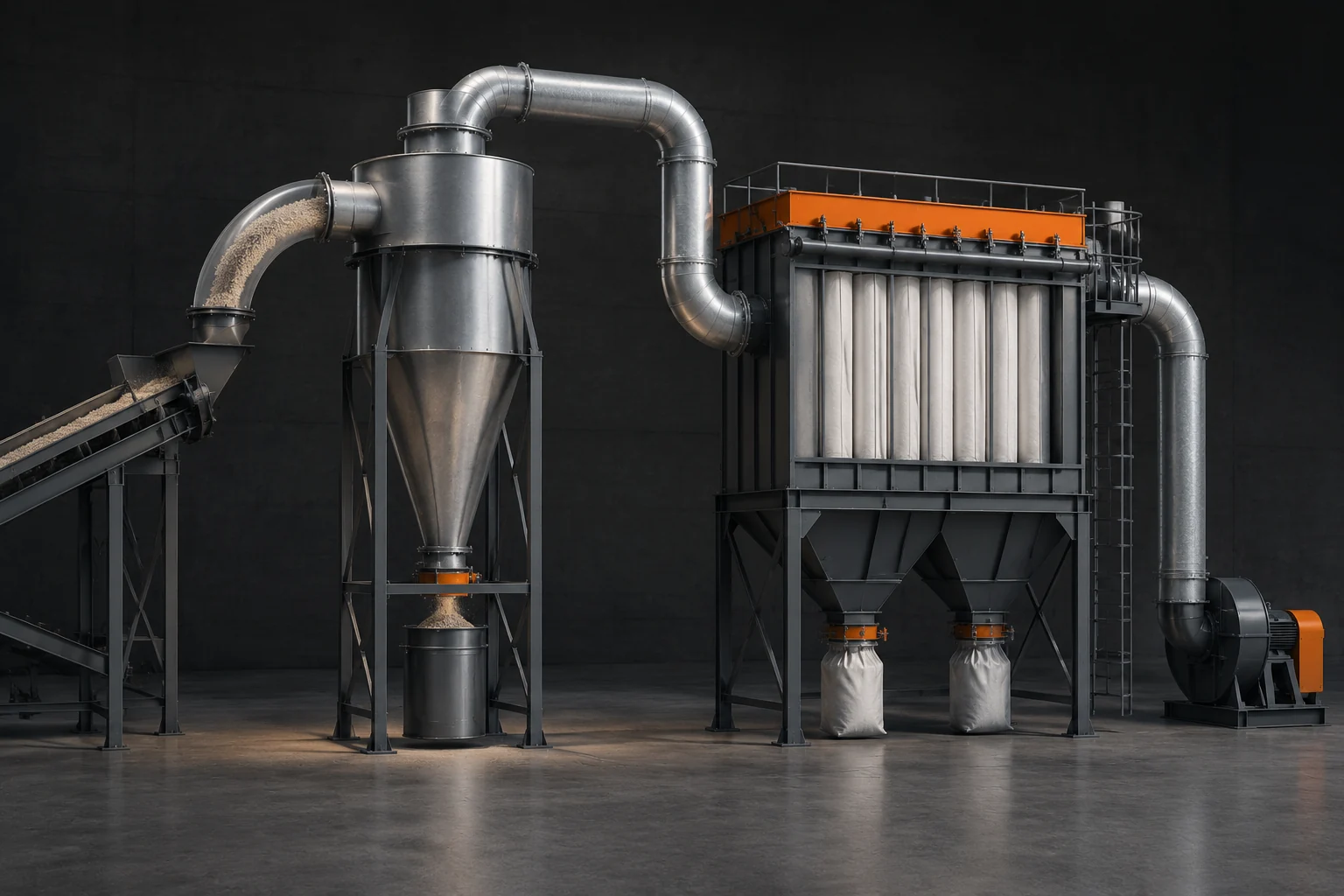

Почему циклон и рукавный фильтр часто работают вместе
Последовательная установка двух аппаратов строится на разделении функций. Первый этап снимает крупную нагрузку, второй работает с остаточной мелкой фракцией. Такая схема позволяет каждому устройству выполнять задачу, для которой оно лучше подходит.
В такой конфигурации циклон может уменьшить количество материала, поступающего на фильтрующие элементы. Это влияет на условия работы фильтра, поскольку объём и состав пылевой нагрузки становятся более стабильными. Однако конкретная схема определяется проектом аспирации, характеристиками оборудования и особенностями производства.
Инженерная заметка. При учебной оценке работы системы можно рассматривать условный поток воздуха и условную концентрацию пыли, чтобы понять распределение нагрузки между ступенями. Такие расчёты показывают логику выбора, но не заменяют расчёт конкретной аспирационной сети по данным оборудования.
Критерии сравнения оборудования
| Критерий | Циклон | Рукавный фильтр |
|---|---|---|
| Основной механизм | Разделение за счёт инерционного движения частиц в потоке | Задержание частиц фильтрующей поверхностью |
| Типичная задача | Предварительное отделение крупной и тяжёлой фракции | Улавливание более тонкой пыли после проверки применимости |
| Зависимость от материала пыли | Сильно зависит от массы и размеров частиц | Зависит от свойств пыли и характеристик фильтрующей среды |
| Контроль состояния | Оценивают работу по потоку, накоплению материала и условиям эксплуатации | Контролируют сопротивление, состояние элементов и процесс очистки |
Какие свойства пыли определяют выбор
Сравнение аппаратов начинается не с названия оборудования, а с анализа самой пыли. Для аспирационной схемы важны размерный состав частиц, плотность, влажность, способность материала налипать и сохранять сыпучесть.
Также учитывают место образования пыли. На пересыпке материал может иметь один состав, а после измельчения или другой обработки — другой. Поэтому решение, подходящее для одного участка линии, не обязательно подходит для другого.
- Размер и масса частиц определяют, насколько хорошо работает инерционное разделение.
- Свойства поверхности пыли влияют на поведение материала в фильтрующем элементе.
- Требуемый возврат уловленного продукта влияет на выбор схемы сбора.
- Состояние воздушной сети и требуемый расход проверяют по проектным данным оборудования.
Почему один аппарат не заменяет другой
Ошибка при выборе возникает, когда циклон и рукавный фильтр рассматривают только как два способа «убрать пыль». Их функции пересекаются лишь частично. Циклон не становится полноценной заменой фильтрующей ступени, если основная проблема связана с мелкой фракцией. Рукавный фильтр, в свою очередь, не всегда рационально использовать для всей нагрузки, если значительная часть материала может быть отделена более простым способом.
Грамотная схема начинается с понимания происхождения пыли и движения воздуха в конкретном участке производства. Затем оценивают характеристики оборудования, возможную последовательность ступеней и ограничения проекта. Точные параметры работы, размеры аппаратов и допустимые нагрузки определяют по техническим листам и расчётам конкретной установки.
