В процессах производства удобрений пыль возникает там, где материал пересыпается, измельчается, сушится или перемещается между участками. Аспирационная система должна не просто удалить воздух из зоны образования пыли, а управлять потоком так, чтобы разные фракции материала проходили через подходящие ступени очистки.
Циклон и рукавный фильтр часто устанавливают последовательно, но работают они по разным принципам. Циклон использует механическое разделение за счёт движения воздуха, а фильтр отделяет частицы при прохождении потока через слой фильтрующего материала. Понимание этой разницы важно при оценке состояния оборудования, подборе ступеней очистки и поиске причин изменения производительности системы.

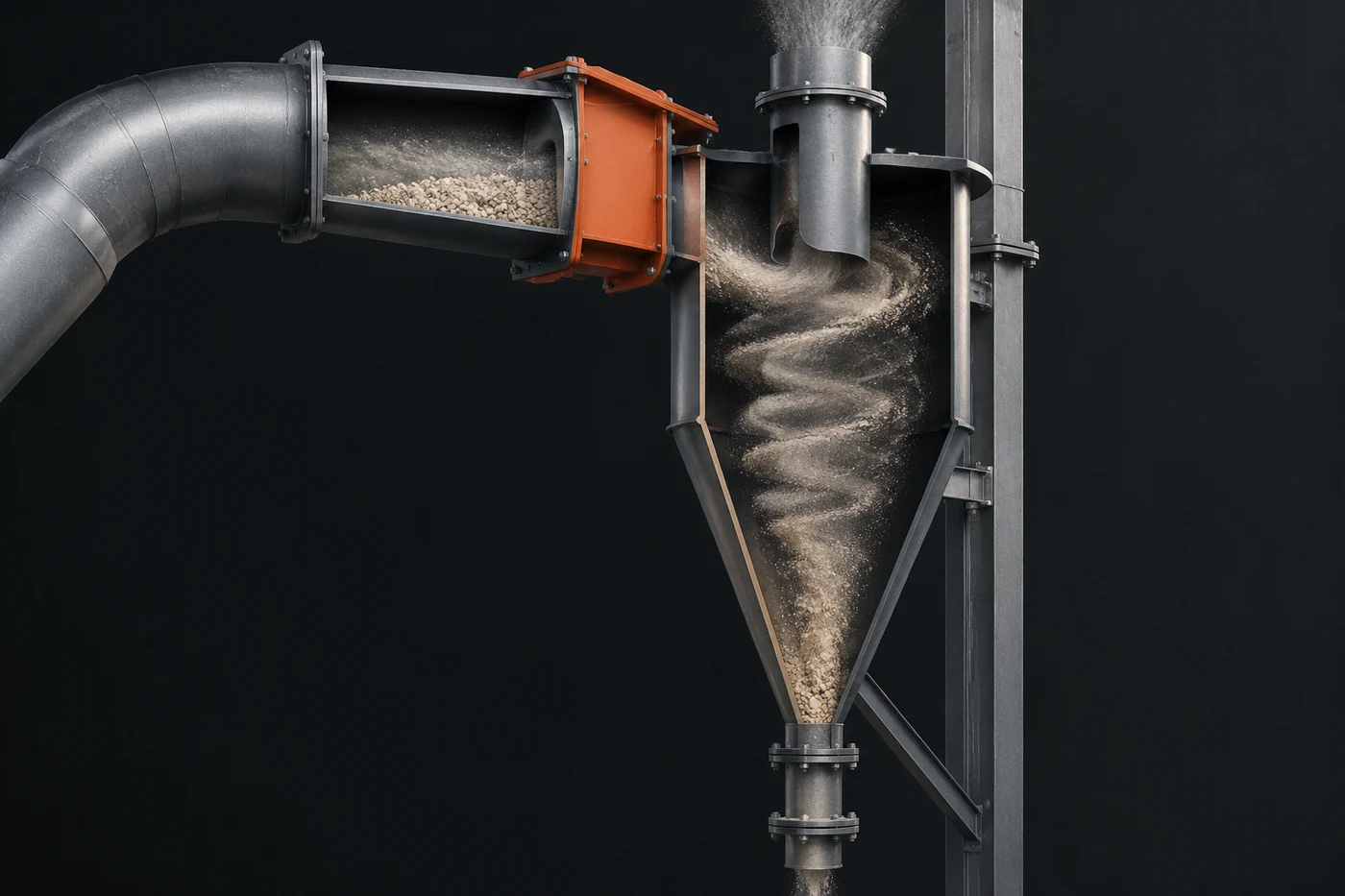

Как циклон отделяет крупные частицы из пылевого потока
Основной принцип работы циклона основан на использовании инерции частиц. Воздушный поток внутри корпуса получает вращательное движение, из-за чего частицы пыли начинают двигаться не только вместе с воздухом, но и стремятся сохранять своё направление движения. Более тяжёлые и крупные частицы хуже следуют за изменением траектории воздушного потока и смещаются к стенкам аппарата.
После контакта с внутренней поверхностью частицы теряют скорость и перемещаются вниз в зону сбора. Воздух с меньшим количеством тяжёлой фракции продолжает движение к выходу из циклона. Таким образом, разделение происходит не за счёт фильтрующей перегородки, а за счёт различия в поведении частиц и газа.
Эффективность такой ступени зависит от свойств самой пыли. Крупные и плотные частицы легче отделяются, поскольку их инерция выше. Очень мелкая, лёгкая или склонная к образованию агломератов пыль может вести себя иначе и частично проходить дальше по системе.
Инженерная заметка. Циклон не является заменой тонкой фильтрации. Его задача в многоступенчатой схеме обычно связана с уменьшением нагрузки на последующее оборудование, а конкретная эффективность определяется конструкцией аппарата, характеристиками материала и параметрами воздушного потока.
Почему рукавный фильтр работает по другому механизму

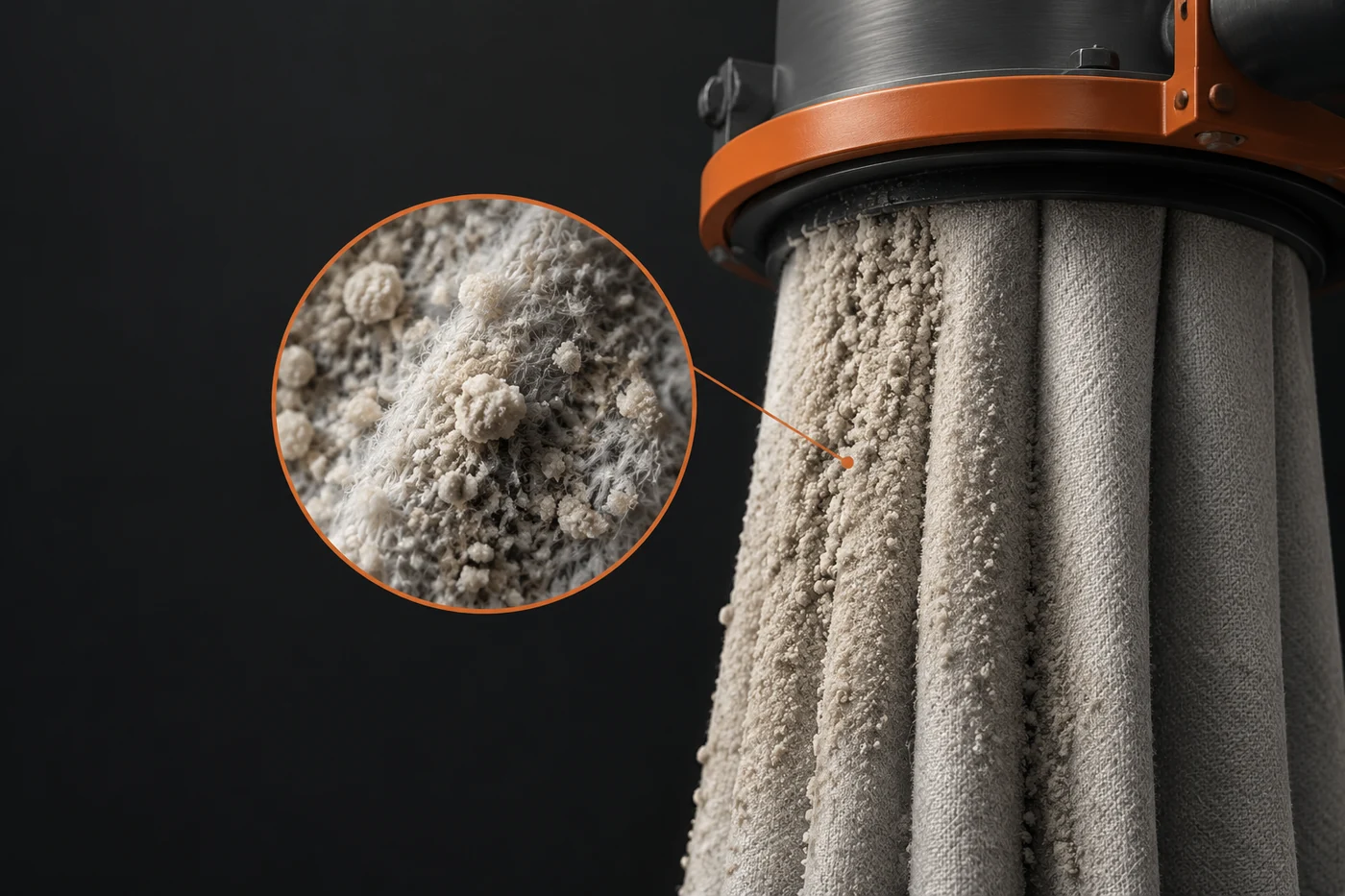

Рукавный фильтр использует иной подход: воздух проходит через фильтрующую поверхность, а частицы задерживаются на её наружном слое. Со временем на поверхности формируется пылевой слой, который сам становится дополнительным элементом фильтрации.
В отличие от циклона, здесь важна не только масса частиц, но и их размер, форма, липкость и способность образовывать устойчивый слой. Слишком большая нагрузка мелкой пылью может привести к росту сопротивления и изменению работы всей аспирационной системы.
Очистка фильтрующей поверхности необходима для восстановления рабочих условий. При этом процесс удаления накопившейся пыли должен рассматриваться как часть общей работы фильтра, а не как отдельная операция. Состояние материала рукавов, режим очистки и характеристики пыли определяют фактическое поведение оборудования.

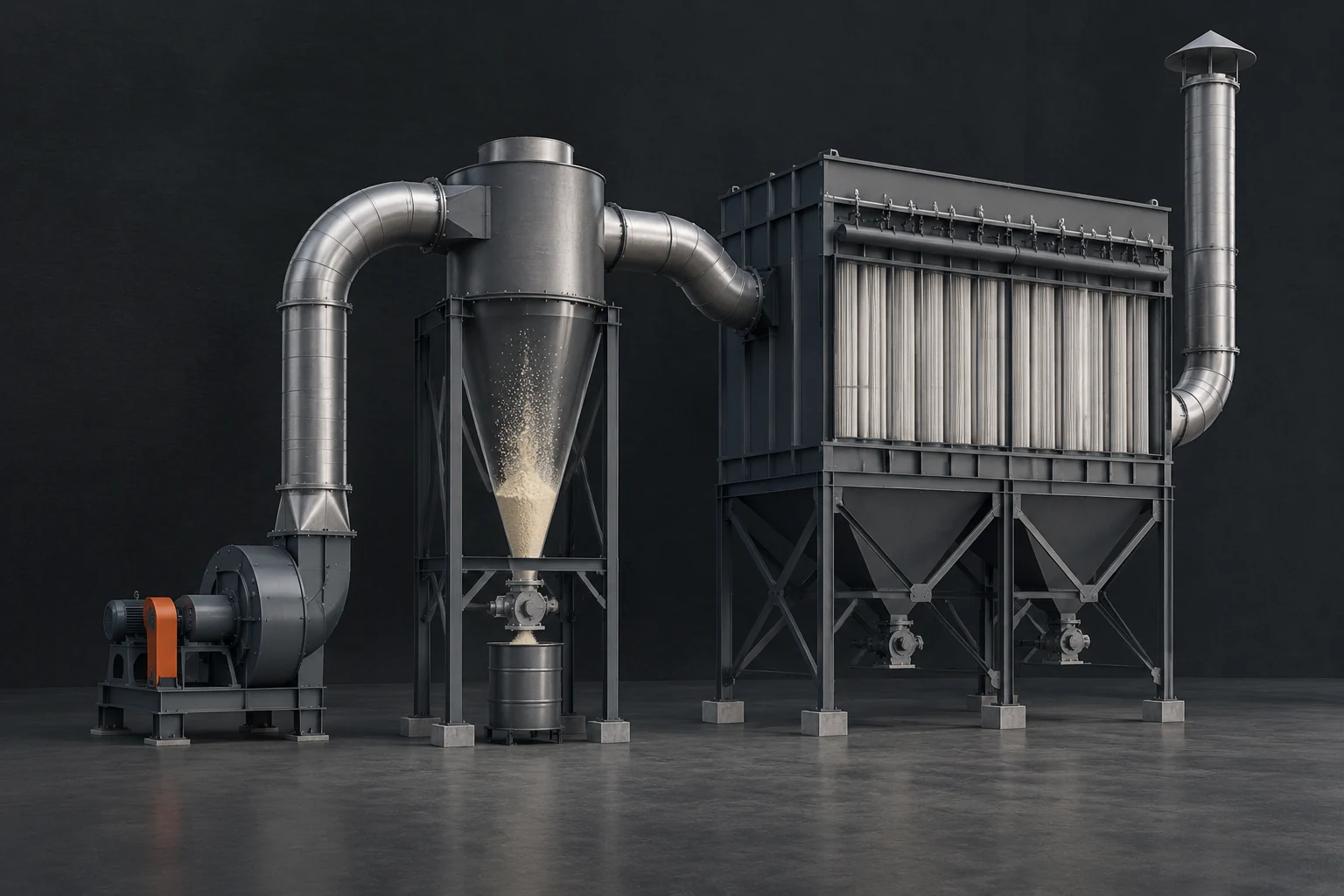

Зачем устанавливают циклон перед фильтром
Предварительная очистка нужна потому, что разные частицы создают разную нагрузку на фильтрующую ступень. Если поток сразу направить на рукавный фильтр с большим количеством крупных фракций, фильтрующая поверхность будет быстрее покрываться материалом, а сопротивление системы может изменяться интенсивнее.
Циклон принимает на себя часть наиболее тяжёлой пыли и возвращает её в процесс или направляет в отдельный сбор, если это предусмотрено схемой предприятия. В результате фильтр работает преимущественно с той частью потока, для которой он предназначен.
Такая последовательность характерна для систем, где необходимо сочетать механическое разделение и более тонкую очистку. Однако состав оборудования не выбирают только по названию материала: одинаковое условное обозначение пыли может скрывать разные свойства частиц.
Какие свойства пыли определяют выбор ступеней очистки
При оценке пылевого потока учитывают не один параметр, а совокупность характеристик. На практике важны размер частиц, плотность, влажность, склонность к налипанию и изменение состава материала в разных точках процесса.
- Крупность частиц влияет на способность циклона отделять материал за счёт инерции.
- Мелкодисперсная фракция чаще требует фильтрующей поверхности для более глубокого улавливания.
- Влажная или липкая пыль может изменять условия прохождения воздуха и очистки фильтра.
- Абразивность материала влияет на износ элементов оборудования и воздуховодов.
Поэтому выбор ступеней очистки связан не только с количеством воздуха, но и с тем, какой именно материал переносится потоком. Для конкретной линии характеристики определяют по данным технологического процесса и документации оборудования.
Связь сопротивления системы и движения воздуха
Аспирационная система работает как единый воздушный контур. Вентилятор создаёт перепад давления, который обеспечивает движение потока через воздуховоды, циклон и фильтр. Каждый элемент системы создаёт сопротивление, то есть требует определённых затрат энергии для прохождения воздуха.
По мере накопления пыли на фильтрующей поверхности сопротивление обычно меняется. Это отражается на работе всей системы: изменяется доступный воздушный поток, а эффективность удаления материала из зоны образования пыли может снижаться.
Важно оценивать не отдельный аппарат, а взаимодействие всех элементов. Слишком большое сопротивление в одной точке влияет на режим работы вентилятора и на распределение потока в остальных участках аспирации.
Что проверяют при оценке работы системы очистки
Диагностика начинается не с замены отдельных узлов, а с определения характера изменения работы системы. Специалисты сопоставляют признаки с возможными причинами и проверяют параметры по технической документации конкретного оборудования.
| Признак | Возможная причина | Что проверяют |
|---|---|---|
| Рост сопротивления после фильтра | Накопление пыли или изменение свойств материала | Состояние фильтрующей поверхности и режим очистки |
| Снижение потока воздуха | Изменение сопротивления контура или нарушение режима работы | Параметры системы по проектным данным |
| Большой вынос частиц после циклона | Несоответствие условий разделения характеристикам пыли | Состав потока и работу ступени предварительной очистки |
Точные значения перепадов давления, производительности и допустимых режимов нельзя переносить между разными установками без проверки. Их определяют по паспорту оборудования, проектным материалам и условиям конкретного производства.
Ограничения циклонной и фильтрующей очистки
Ни циклон, ни рукавный фильтр не являются универсальным решением для любой пыли. Циклон ограничен физическими свойствами частиц: очень мелкая фракция может требовать другой ступени разделения. Фильтр, в свою очередь, зависит от состояния фильтрующей поверхности и характеристик материала.
Кроме того, сама схема аспирации зависит от места образования пыли, способа перемещения удобрений и требований конкретного технологического участка. Поэтому корректная оценка начинается с анализа процесса, а не с выбора одного типа аппарата.
Циклон перед рукавным фильтром представляет собой пример разделения функций внутри одной системы: первая ступень использует механику движения частиц, вторая — свойства фильтрующей поверхности. Их совместная работа позволяет распределить нагрузку между элементами очистки и поддерживать стабильное движение воздушного потока при соблюдении условий, заданных для конкретной линии.
