В производстве удобрений пылеулавливание решает не только задачу очистки воздушного потока. Частицы, отделённые в циклоне или фильтре, часто сохраняют материальную ценность: это может быть часть исходного сырья, промежуточный продукт или фракция, которую технологическая схема предусматривает для повторного прохождения через оборудование. Поэтому возврат уловленной пыли — это не простое удаление собранного материала обратно в цех, а организация отдельного материального потока.
Главный вопрос при проектировании такого узла заключается не в самом факте сбора пыли, а в понимании её роли после отделения от воздуха. Свойства частиц, место образования и дальнейший маршрут производства определяют, можно ли возвращать материал напрямую, требуется ли его смешивание с другим потоком или он должен направляться на отдельную переработку.
Почему уловленная пыль становится частью технологического потока
При пересыпке, дроблении, сушке, классификации или грануляции часть материала может переходить в воздушный поток в виде мелкой фракции. Система аспирации отделяет эту фракцию от воздуха, используя различия в движении газа и твёрдых частиц. В циклоне разделение основано на инерционном движении частиц, а в рукавном фильтре задержание происходит на поверхности фильтрующего материала с формированием слоя осевшей пыли.

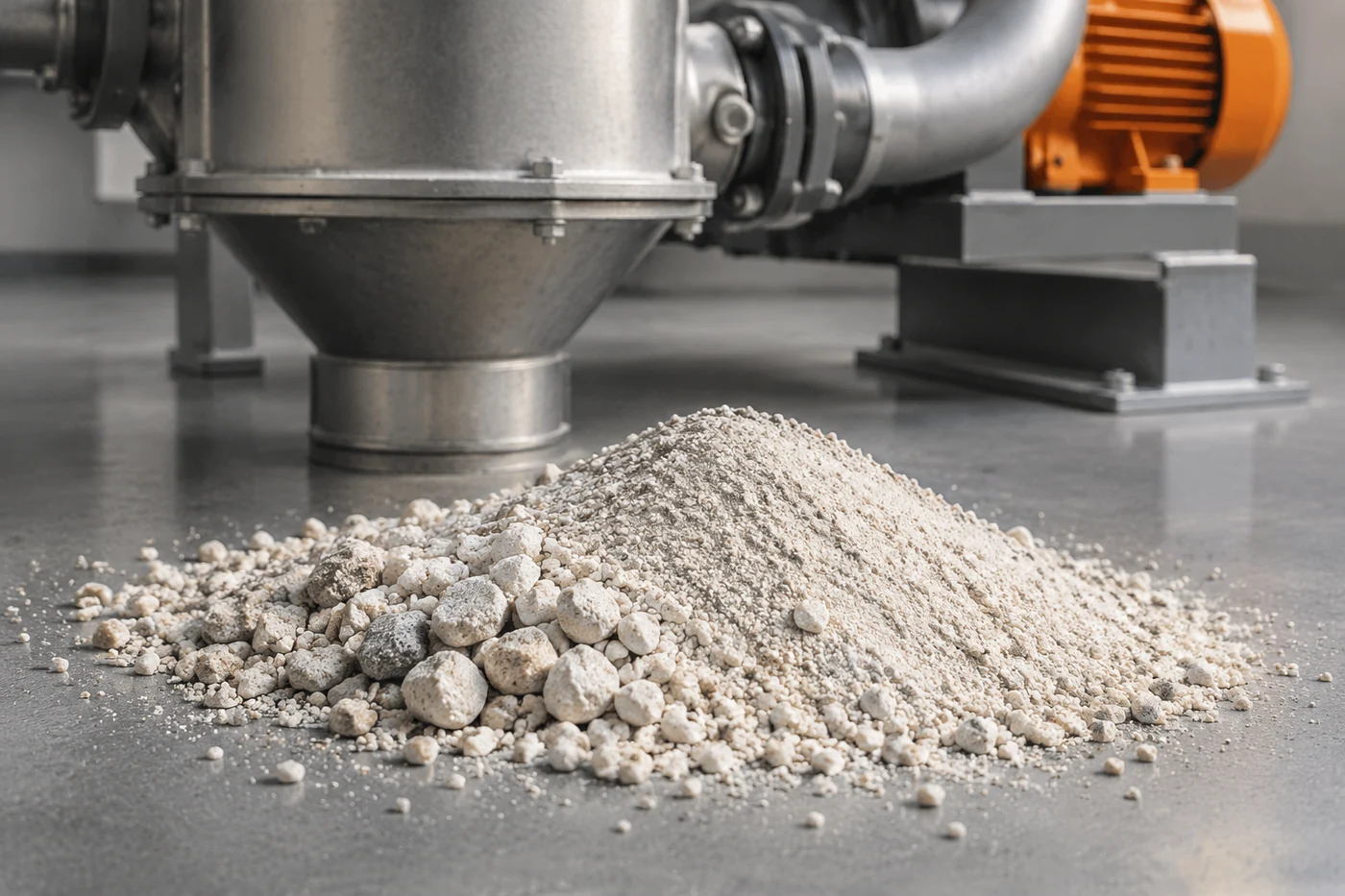

После очистки воздуха остаётся не просто «грязь из фильтра», а поток материала с определённым составом и размером частиц. Если эта фракция соответствует требованиям дальнейшего процесса, её могут включать в общий маршрут производства. В этом случае система очистки становится связующим элементом между воздушным и материальным контурами.
Инженерная заметка. Возврат пыли оценивают по месту образования и назначению материала. Одинаково выглядящие частицы из разных участков линии могут иметь разное технологическое значение: одна фракция является полезным возвратом, другая требует отдельного обращения.

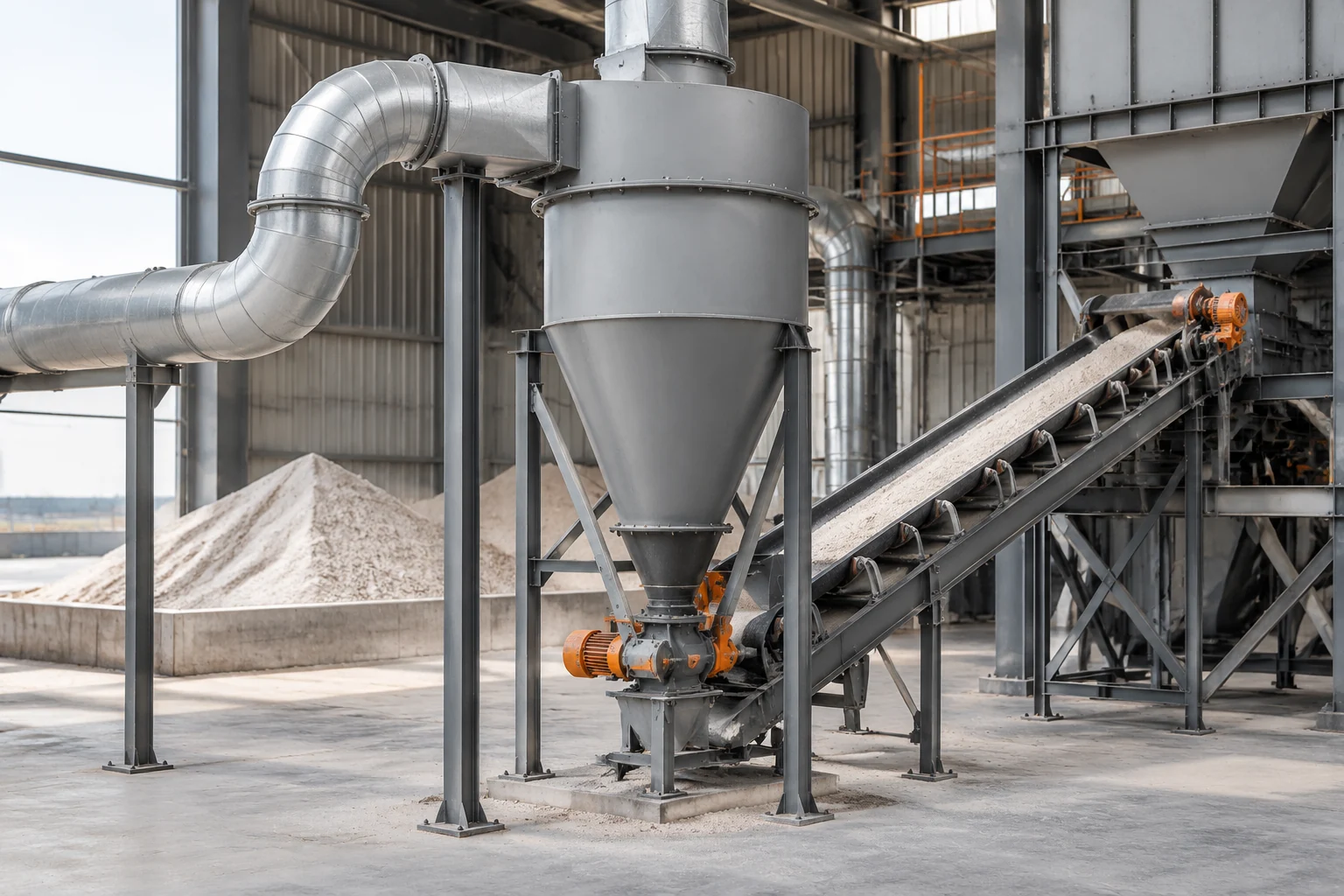

Движение материала после циклона или фильтра

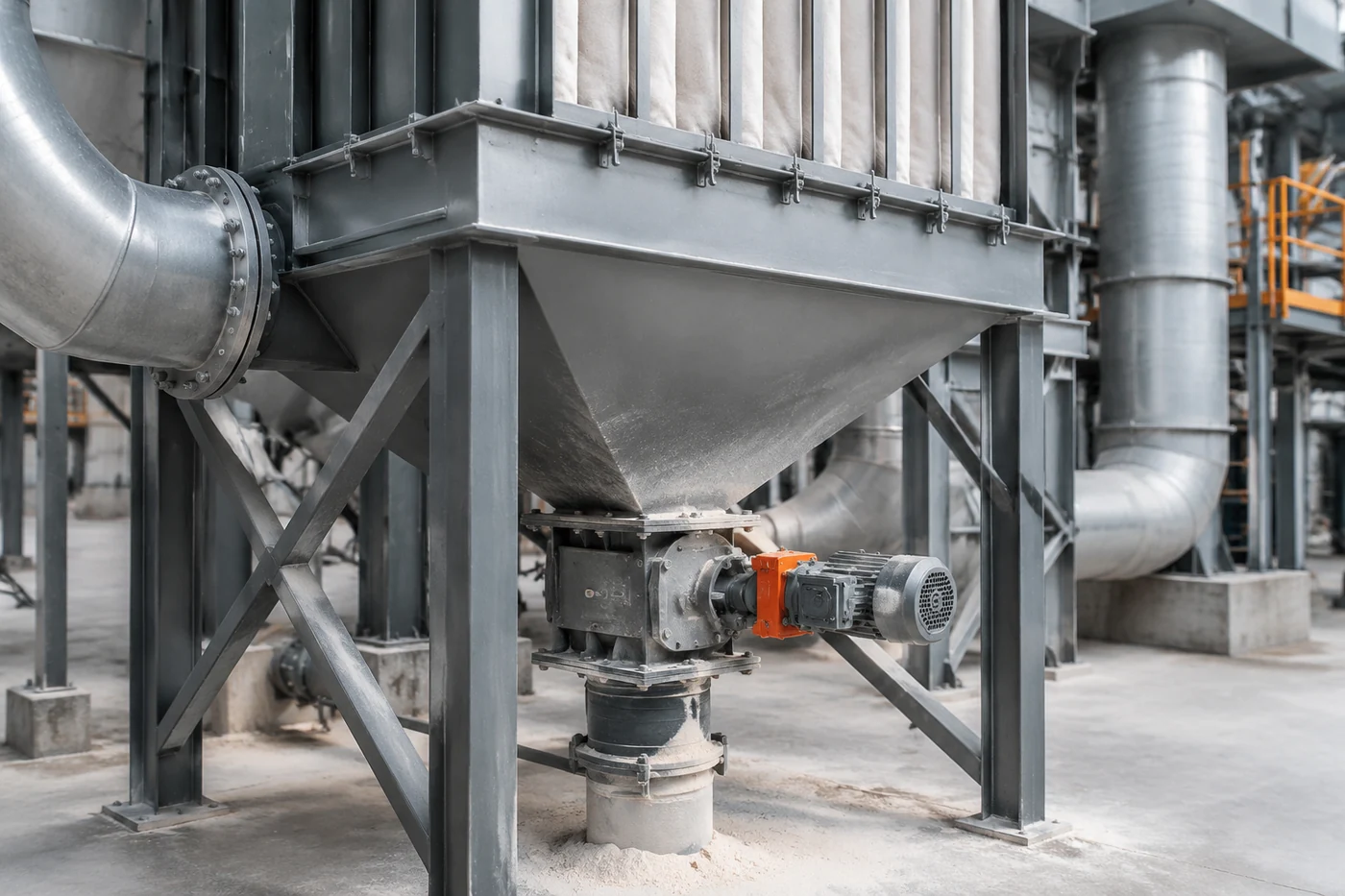

Маршрут возврата начинается с точки отделения. После циклона материал обычно представляет собой более крупную уловленную фракцию, которая отделяется за счёт изменения движения воздушного потока. После рукавного фильтра собирается более мелкая пыль, удержанная на поверхности фильтрующих элементов. Эти два потока могут отличаться по текучести, склонности к слёживанию и влиянию на последующие операции.
Важно учитывать, что возвратная фракция должна иметь понятную точку назначения. Если материал направляется обратно перед грануляцией, он будет влиять на формирование гранул и распределение частиц. Если его возвращают в участок смешивания, значение имеют равномерность распределения компонентов и стабильность состава смеси.
- место образования пыли в технологической цепочке;
- размер и форма частиц после улавливания;
- способность материала перемещаться без образования зависаний;
- совместимость возвратной фракции с текущей стадией процесса.
Как свойства фракции определяют возможность возврата
Даже материал одного происхождения может вести себя по-разному после разных операций. Например, частицы после дробления и частицы, образовавшиеся при истирании готовых гранул, имеют различную историю формирования. У них могут отличаться плотность, форма и способность участвовать в последующем формировании продукта.
| Источник уловленной фракции | Что определяет её дальнейший маршрут |
|---|---|
| Участок пересыпки или транспортировки | Состав материала близок к основному потоку, но важны размер частиц и количество мелочи. |
| Грануляционное оборудование | Имеет значение влияние фракции на формирование гранул и повторную обработку. |
| Классификация продукта | Маршрут зависит от того, является ли материал возвратом крупной или мелкой фракции. |
Поэтому нельзя считать, что любая собранная пыль автоматически должна возвращаться в начало процесса. Решение зависит от технологической роли материала и от того, какую операцию он должен пройти дальше.
Различия возврата после разных операций производства удобрений
В линиях производства гранулированных удобрений путь возврата связан с конкретным оборудованием. В барабанной грануляции материал движется внутри вращающегося объёма вместе с формирующимся слоем частиц. В тарельчатой грануляции движение слоя и распределение материала происходят иначе. Поэтому одна и та же логика возврата не переносится автоматически между разными типами оборудования.
На линиях смешивания компонентов возвратная фракция рассматривается прежде всего как часть баланса компонентов. Здесь важно, чтобы её свойства соответствовали общей смеси. На линиях, где присутствует последовательное формирование частиц, возврат может быть встроен в цикл роста или переработки гранул.
Для компостирования и переработки органических материалов ситуация также отличается: значение имеют происхождение мелкой фракции, степень её подготовки и место включения в процесс. Нельзя делать вывод о качестве или пригодности материала только по внешнему виду собранной пыли.
Почему схема возврата зависит от всей линии
Узел возврата нельзя рассматривать отдельно от аспирационной системы. На движение материала влияют производительность воздушного тракта, сопротивление фильтров, состояние оборудования очистки и организация перемещения собранной фракции. Изменение одного элемента может повлиять на количество и свойства материала, который поступает в возврат.
Например, увеличение сопротивления фильтрующего элемента меняет условия работы воздушного потока. Это не означает автоматического изменения качества продукта, но показывает, что система очистки и материальный поток связаны между собой. Проверка таких связей проводится по документации оборудования и параметрам конкретной установки.
Проверка логики возврата перед изменением маршрута
Перед изменением схемы необходимо определить, откуда поступает фракция и куда она направляется. Простого решения «вернуть всё собранное обратно» недостаточно, поскольку разные точки отбора могут давать материал с разными свойствами.
Практическая проверка обычно включает анализ технологической схемы, характеристик материала и ограничений оборудования. Конкретные режимы перемещения, допустимые нагрузки и параметры узлов определяют по технической документации производителя и проектным данным, если они доступны.
Основные вопросы при оценке:
- соответствует ли возвращаемая фракция назначению следующей стадии;
- не изменяет ли возврат баланс компонентов в процессе;
- есть ли отдельный контролируемый маршрут для этой фракции;
- учтены ли свойства материала при выборе способа транспортировки.
Возврат пыли как элемент управления материальным балансом
Смысл возврата уловленного материала состоит в управлении потерями внутри технологической цепочки. Аспирация при этом становится не только системой удаления частиц из воздуха, но и механизмом выделения отдельного потока, который нужно правильно встроить в производство.
Рабочая схема определяется не названием оборудования очистки, а связью между источником пыли, свойствами фракции и последующей операцией. Именно поэтому два похожих фильтра на разных участках могут иметь совершенно разные маршруты возврата. Правильная логика начинается с понимания движения материала, а не с самого факта его улавливания.
