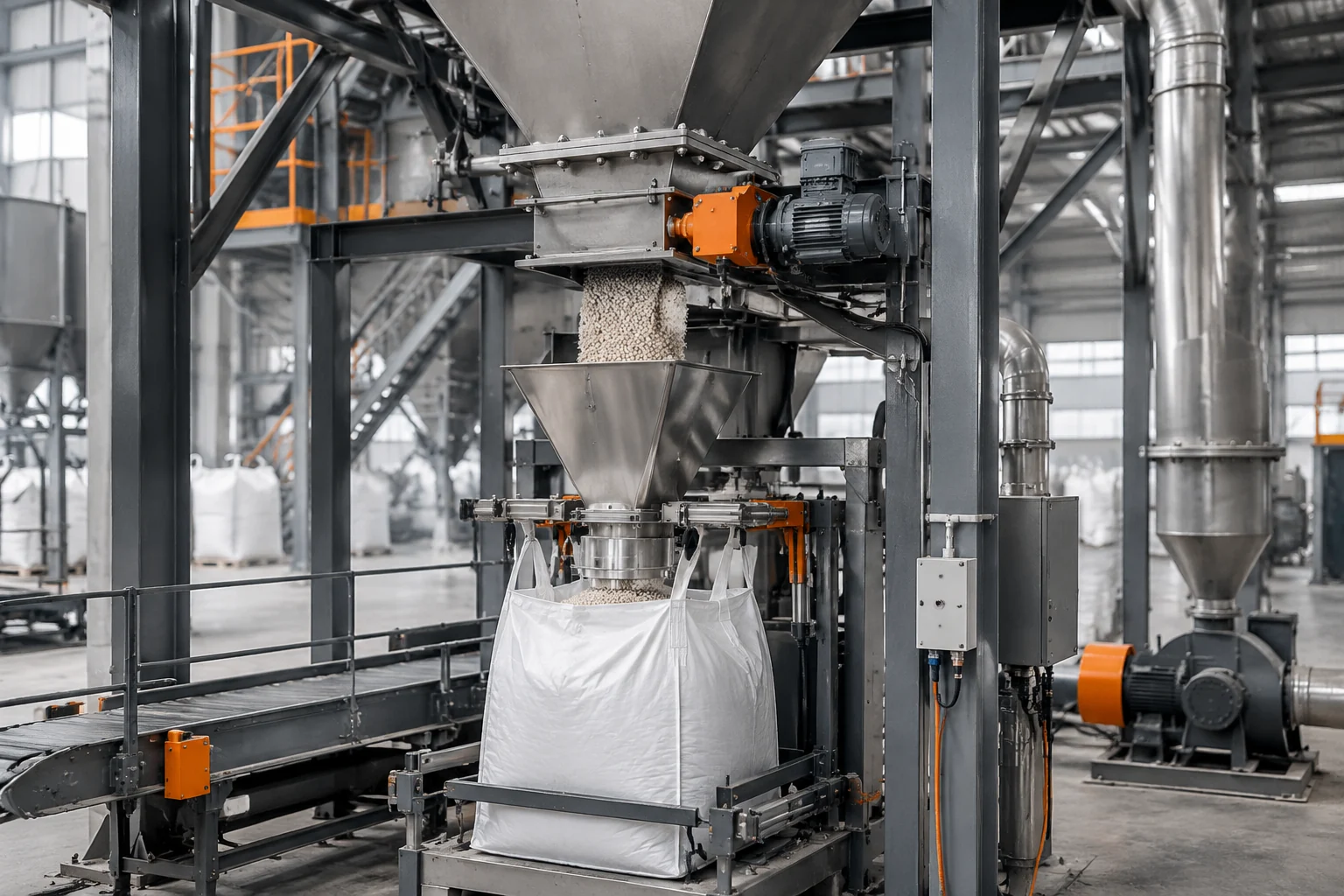

В фасовочном узле поток гранулированного удобрения должен пройти короткий, но ответственный участок: от накопительного бункера к таре через запорный и регулирующий элемент. Именно здесь решается, будет ли подача резко остановлена, будет ли поток плавно уменьшаться перед достижением заданной массы и насколько сильно механика оборудования влияет на сохранность гранул.
Затвор и клапан в такой системе не являются простыми «кранами» для сыпучего материала. Они работают с движущимся слоем частиц, где важны форма прохода, скорость перемещения подвижной части, трение между гранулами и контакт материала с поверхностями оборудования. Поэтому конструкция узла рассматривается вместе со свойствами продукта и всей схемой наполнения.
Функции затворов и клапанов в фасовочной линии
Основная задача запорного элемента — управлять поступлением гранул из бункера в мешок или Big Bag. Но внутри этого общего назначения есть несколько разных функций.
- Полное перекрытие потока после завершения наполнения для отделения следующей операции.
- Регулирование интенсивности подачи, когда требуется перейти от быстрого наполнения к более точному дозированию.
- Стабилизация потока при изменении уровня материала в бункере и связанных с этим изменениях давления на выходе.
- Снижение механического воздействия на гранулу за счёт правильной геометрии проходного канала.
Эти функции могут выполняться разными конструкциями. Один элемент хорошо подходит для быстрого открытия и закрытия, другой — для более плавного управления расходом. Попытка использовать только один принцип во всех режимах приводит к компромиссам: либо поток становится менее стабильным, либо увеличивается воздействие на продукт.
Инженерная заметка. Любые значения производительности, размеров прохода или допустимой нагрузки на привод проверяют по техническому листу конкретного оборудования. На практике эти параметры зависят от состава удобрения, формы гранул, влажности, схемы подачи и требований к точности наполнения.

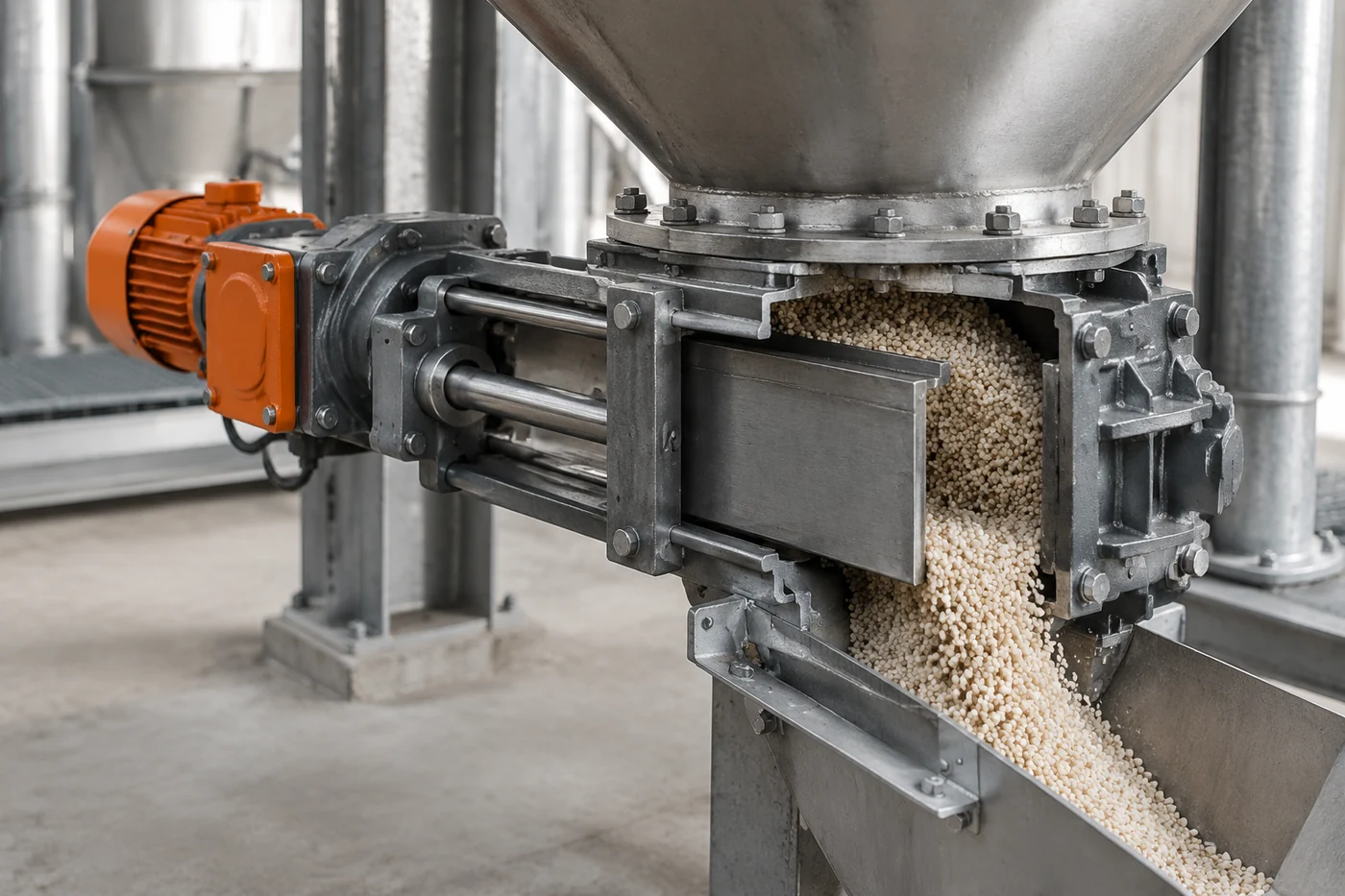

Как проходное сечение меняет движение гранул
Гранулы в фасовочном узле движутся не как жидкость. В потоке одновременно присутствуют отдельные частицы с разным размером, массой и шероховатостью поверхности. При изменении формы канала меняется распределение скоростей и характер контакта между гранулами.
Широкий и свободный проход обычно уменьшает вероятность локального скопления материала, потому что частицы получают больше пространства для перемещения. Однако слишком резкое изменение геометрии может создавать зоны, где часть продукта задерживается. Это особенно важно для материалов с неоднородным гранулометрическим составом.
Уменьшение прохода используют не только для остановки, но и для управления скоростью подачи. При этом важно учитывать, что частичное перекрытие не всегда означает пропорциональное снижение потока: сыпучий материал может менять структуру движения, образовывать своды или переходить от свободного падения к более плотному перемещению.
Почему свойства удобрения определяют выбор принципа управления
Одинаковая механическая схема может вести себя по-разному с разными продуктами. Гранулированные NPK-составы, смешанные материалы и органические гранулы отличаются плотностью, прочностью частиц, склонностью к разрушению и поведением при контакте с поверхностями.
Для хрупкой гранулы важнее ограничить удары и сдвиговые нагрузки. Для материала, который склонен к налипанию, критичны форма рабочих поверхностей и возможность удаления остатков. Для неоднородных смесей важна способность системы сохранять равномерность потока без разделения компонентов.
| Свойство продукта | Что проверяют в узле управления потоком |
|---|---|
| Хрупкость гранулы | Контакт с подвижными элементами и высота падения после открытия затвора. |
| Сыпучесть | Стабильность выхода через проходное сечение и отсутствие локальных задержек. |
| Склонность к налипанию | Форму поверхностей и места возможного накопления остатков. |
| Однородность смеси | Сохранение равномерного состава при изменении скорости подачи. |
Поэтому выбор и настройка фасовочного узла начинаются не только с механизма клапана, а с анализа самого материала. Производители оборудования рассматривают свойства продукта и характеристики наполнения совместно, а конфигурацию проверяют на конкретной задаче.
Остановка подачи и управление стабильным потоком — разные задачи
Полное закрытие затвора решает задачу остановки: поток должен прекратиться в определённый момент. Но при весовом наполнении этого недостаточно. Если материал идёт слишком интенсивно до самого закрытия, часть гранул продолжит движение по инерции, и точность наполнения будет зависеть от поведения потока в последний момент.
Регулирование стабильного потока работает иначе. Система меняет состояние прохода заранее, чтобы снизить скорость поступления продукта перед завершением наполнения. Это позволяет уменьшить влияние задержек между командой управления и фактическим движением гранул.
Таким образом, запорный режим и регулирующий режим отличаются не только положением рабочего элемента, но и логикой процесса. Первый отвечает за разделение этапов, второй — за управление динамикой движения материала.

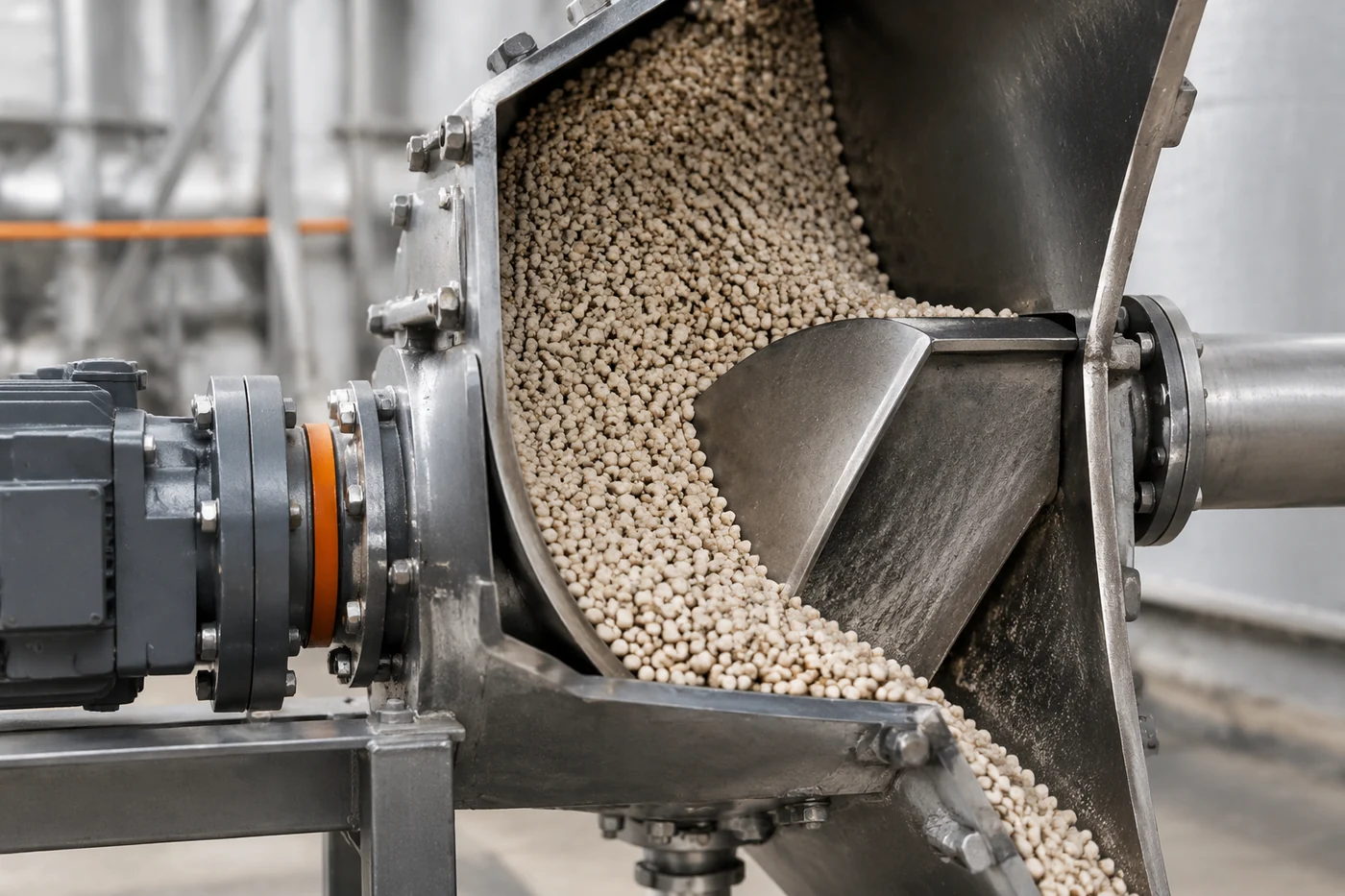

Контакт материалов: гранула, рабочая поверхность и износ
Материал исполнения деталей влияет на долговременное поведение узла. Поверхность, которая контактирует с гранулами, должна сохранять рабочую геометрию при постоянном движении продукта. Изменение формы прохода из-за износа может постепенно менять характер потока.
При проверке учитывают не только прочность самой детали, но и взаимодействие пары «оборудование — продукт». Более твёрдая поверхность не всегда автоматически означает лучший результат: важны сопротивление движению, вероятность повреждения гранул и условия эксплуатации.
Особое внимание уделяют участкам, где материал ускоряется или меняет направление. Именно там чаще возникают локальные нагрузки и накопление остатков, способные влиять на стабильность фасовки.
Логика проверки работы затвора перед эксплуатацией
Диагностика такого узла начинается с наблюдения за процессом, а не с предположения о неисправности конкретной детали. Сначала оценивают, в какой момент возникает отклонение: при открытии, при регулировании потока, при остановке или после длительной работы.
Затем сопоставляют признаки с возможными причинами. Если поток нестабилен, проверяют соответствие свойств продукта и режима подачи. Если увеличилось количество повреждённых гранул, анализируют контактные зоны и скорость движения. Если материал задерживается, рассматривают геометрию прохода и состояние поверхностей.
Такой подход позволяет отделить проблему механизма управления от особенностей самого продукта. В фасовочных линиях причина нестабильности часто находится на границе между оборудованием и поведением сыпучего материала, а не внутри одного элемента.
Затвор как часть общей системы фасовки
Запорные и регулирующие элементы работают не изолированно. На результат влияют накопительный бункер, подача материала, весовая система, аспирация и последующие операции с тарой. Изменение одного участка может изменить условия работы другого.
Поэтому оценка работы клапана или затвора должна учитывать весь путь гранулы: от выхода из ёмкости до попадания в упаковку. Главный вопрос при проектировании и проверке — не только «закрывается ли элемент», а «управляет ли он движением продукта так, как требует конкретный процесс».
