Пульсации подачи материала проявляются как повторяющиеся изменения потока: масса на выходе дозатора становится неравномерной, меняется нагрузка на последующее оборудование, а система управления получает сигнал о колебаниях вместо стабильного расхода. Для диагностики важно не начинать с предположения о неисправности одного узла. Дозирующий тракт представляет собой цепочку, где материал, механическое перемещение и измерительная система влияют друг на друга.
Как возникает нестабильность потока в дозирующем тракте

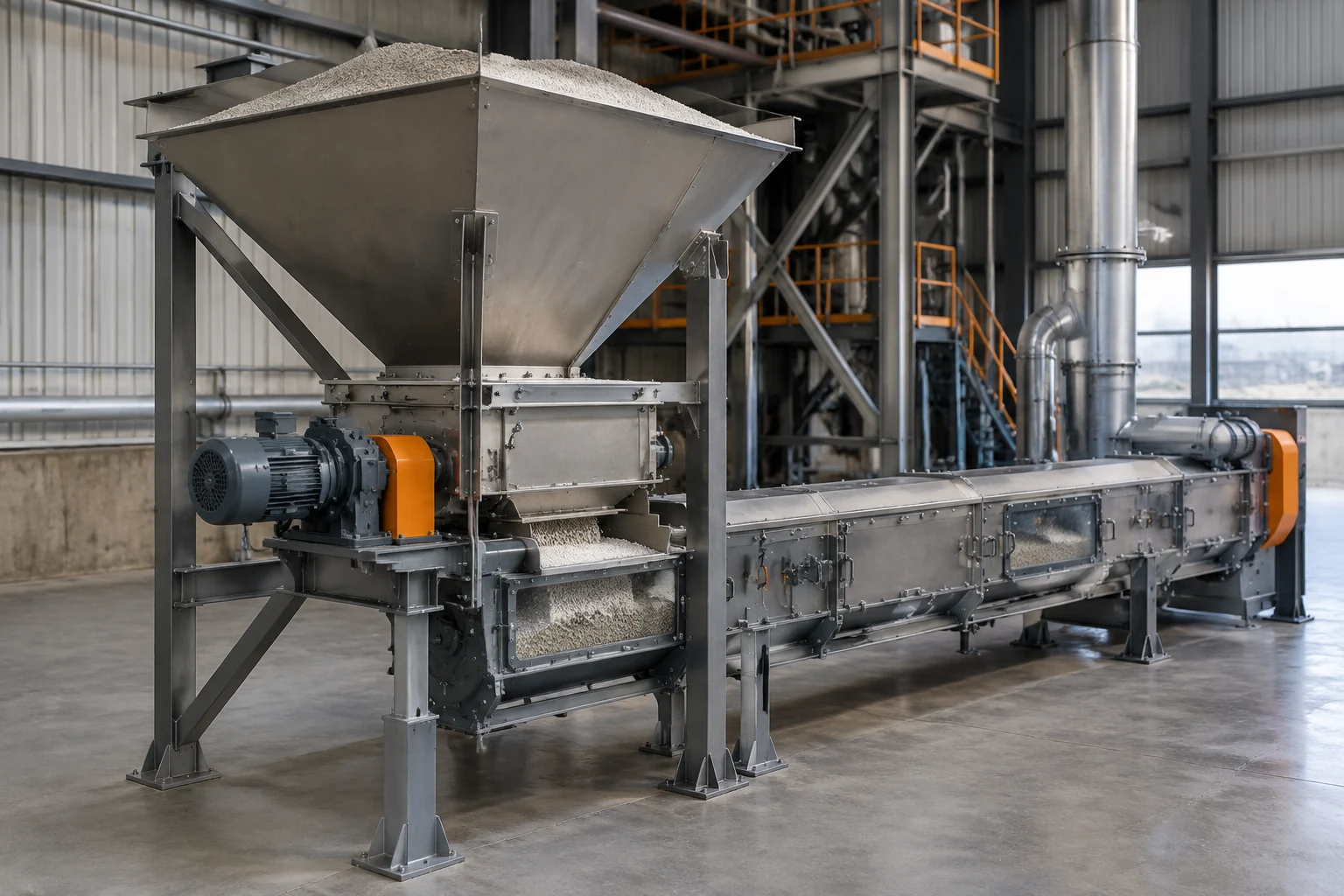

Дозатор должен не просто перемещать материал, а обеспечивать предсказуемый поток. На практике поток зависит от того, как частицы заполняют рабочую зону, насколько равномерно материал выходит из бункера или питателя, как он перемещается рабочим органом и как система фиксирует изменение массы.
Объёмная подача и весовая подача работают по разной логике. Объёмный дозатор перемещает определённый объём материала, но фактическая масса зависит от насыпной плотности. Если материал уплотнился, стал более рыхлым или изменил влажность, одинаковое механическое перемещение может дать другой массовый расход. Гравиметрическая система использует обратную связь по весу и может корректировать подачу, однако она также зависит от стабильности самого потока и качества измерения.
Поэтому первый вопрос при пульсациях — что именно колеблется: количество материала, поступающего к дозатору, способность механизма его перемещать или сигнал измерительной системы.
Свойства материала как источник периодических колебаний

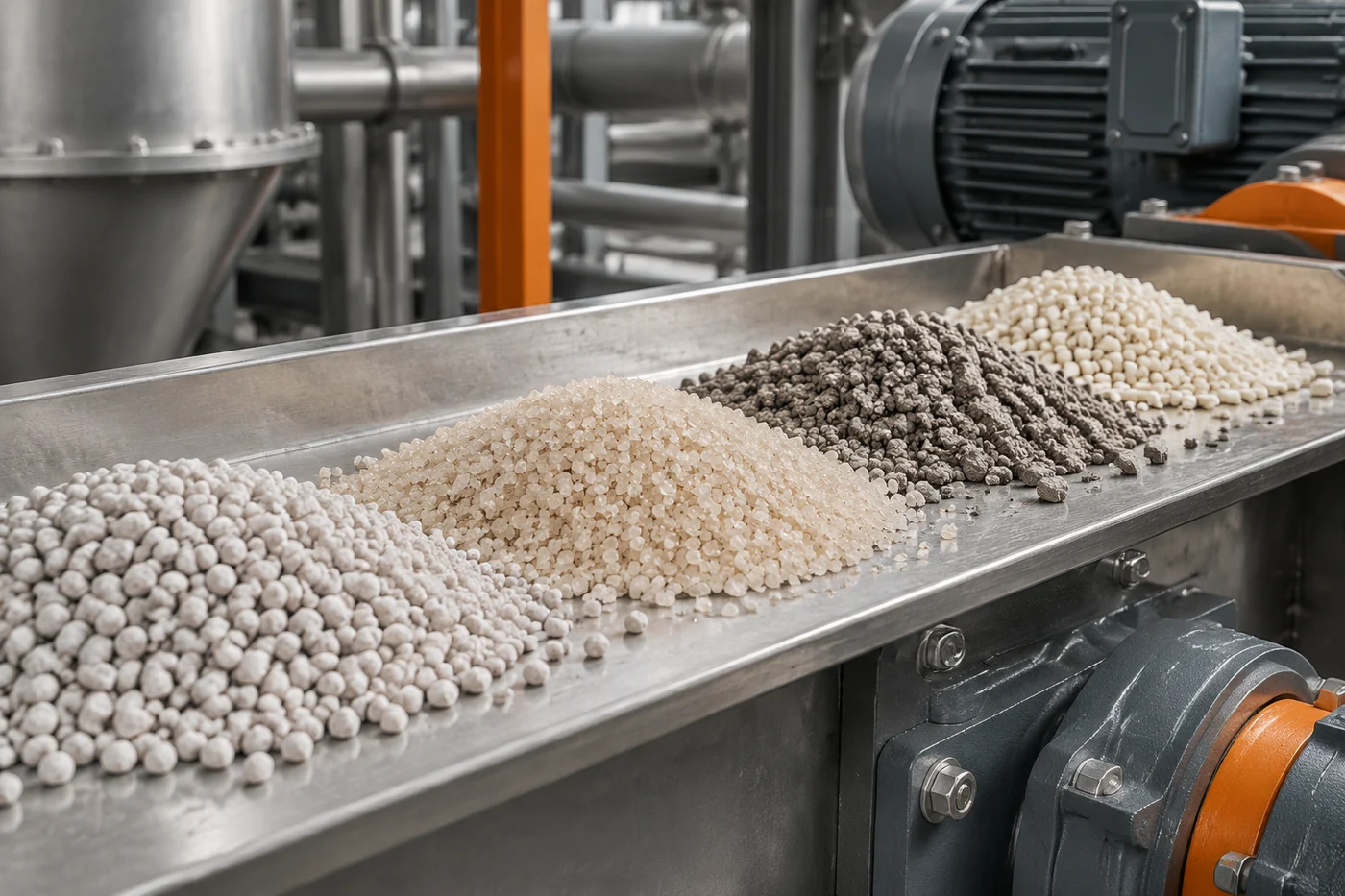

Одна из распространённых причин связана с поведением самого продукта. Сыпучие материалы различаются по форме частиц, влажности, насыпной плотности, склонности к сцеплению и разрушению при перемещении. Эти параметры определяют, насколько равномерно материал покидает накопительную ёмкость и заполняет зону дозирования.
Материал может двигаться не непрерывным слоем, а отдельными порциями. Например, в одном участке тракта происходит накопление, затем резкое освобождение объёма. На весовой системе это выглядит как повторяющееся изменение нагрузки, хотя механический привод работает без заметных изменений.
При диагностике полезно сравнивать поведение разных партий одного материала или разных компонентов рецепта. Если изменение возникает только у определённого продукта, вероятнее искать причину в его физических свойствах, а не в общей механике дозатора.
Инженерная заметка: При анализе пульсаций полезно разделять три сигнала: фактическую массу материала в зоне измерения, команду управления дозатором и механическое состояние подачи. Совпадение колебаний в этих трёх точках указывает на разные группы причин, поэтому один показатель без контекста может привести к ошибочному выводу.
Механические ограничения, которые меняют характер подачи
Даже при стабильном материале поток может стать неравномерным из-за ограничений в механическом тракте. К таким факторам относятся особенности перемещения материала, изменение заполнения рабочей зоны, влияние внешних воздействий на установленное оборудование и несоответствие конструкции конкретным условиям процесса.

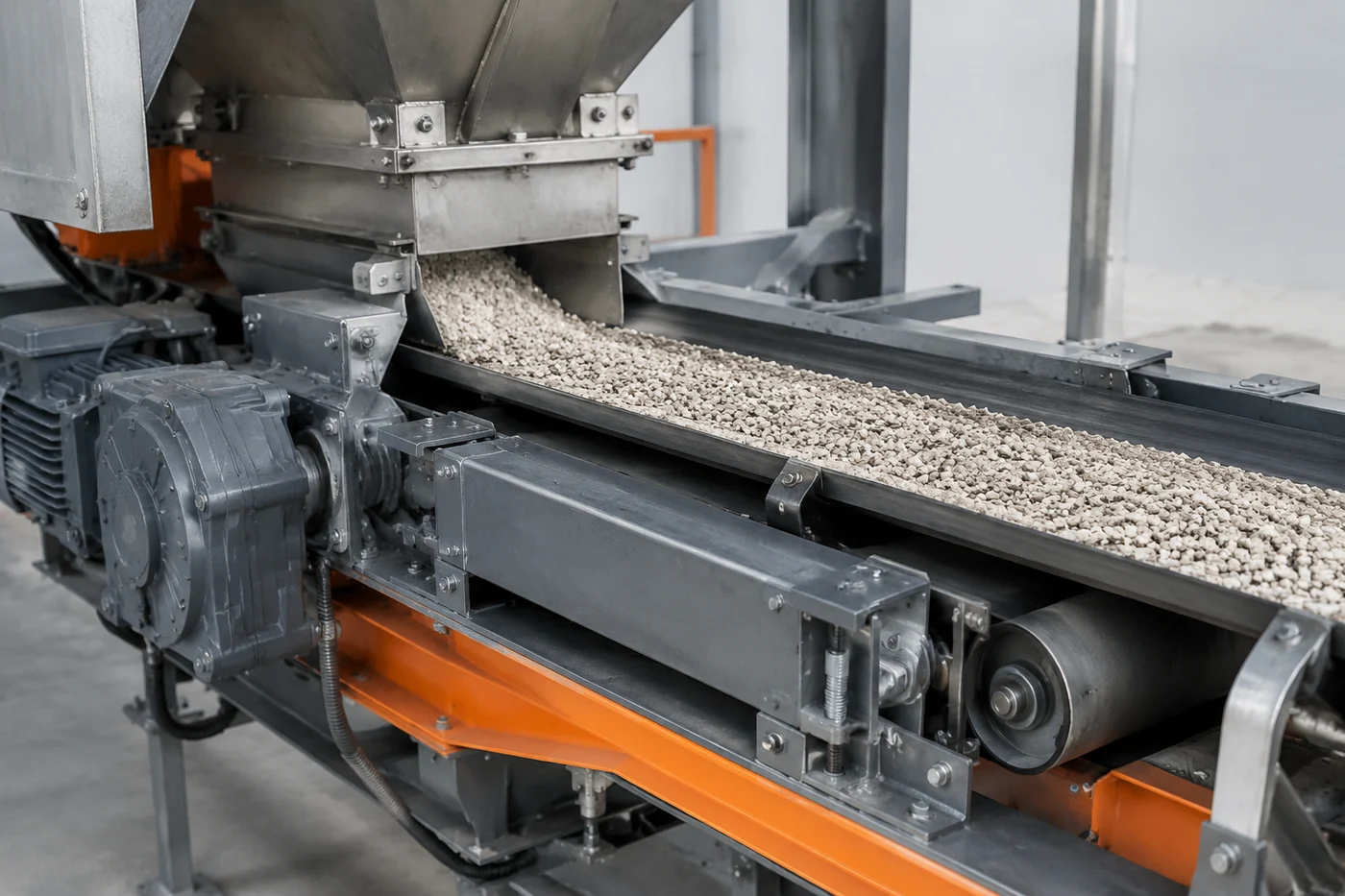

Для ленточных весовых систем важна не только сама лента, но и взаимодействие материала с зоной транспортировки. Система измеряет массу материала на движущемся участке, а дозатор регулирует подачу. Если поступление на ленту уже нестабильно, регулирование может только реагировать на последствия, а не устранять источник колебаний.
Проверка механической гипотезы начинается с наблюдения зависимости между изменением потока и состоянием узлов. Если пульсации появляются при определённой нагрузке, после изменения заполнения или при смене характера поступления материала, это даёт направление для дальнейшего анализа.
Как отличить проблему материала от проблемы измерения
Весовая система является отдельным элементом диагностики. Она не только показывает расход, но и предоставляет данные для анализа динамики. Ошибочная интерпретация сигнала может привести к замене исправных механических компонентов, поэтому важно учитывать условия измерения.
| Наблюдаемый признак | Возможная группа причин | Проверка гипотезы |
|---|---|---|
| Колебания появляются только у одного материала | Свойства продукта: плотность, влажность, сцепление частиц | Сравнение поведения разных материалов при одинаковой конфигурации подачи |
| Колебания совпадают с изменением сигнала веса | Материал в зоне измерения или условия измерения | Анализ трендов массы и состояния подачи |
| Пульсации сохраняются при стабильном материале | Механические ограничения тракта | Проверка влияния загрузки и работы узлов по технической документации |
При анализе данных важно учитывать, что точные интервалы контроля, допустимые отклонения и параметры настройки определяются технической документацией конкретного оборудования. Универсальные значения для всех дозаторов не применимы.
Какие данные нужны для поиска причины
Диагностика становится точнее, когда наблюдение строится не только по факту «поток нестабилен», а по последовательности событий. Полезно фиксировать, когда начинается изменение, какой материал подавался, менялись ли условия заполнения, как реагировала система управления и какие показатели показывала весовая часть.
- сравнение фактического потока с заданием системы управления;
- история изменения массы в зоне измерения;
- связь колебаний с заменой материала или изменением его состояния;
- наблюдение за повторяемостью дефекта во времени.
Повторяемость особенно важна. Случайный скачок и регулярная пульсация имеют разные механизмы возникновения. Регулярность может указывать на периодическое накопление материала, циклическую реакцию регулирования или повторяющееся изменение условий подачи.
Почему калибровка не заменяет диагностику причины
Калибровка в системе подачи нужна для согласования измерения и фактического расхода, но сама по себе не устраняет нестабильность материала или механические ограничения. Если причина находится до точки измерения или связана с переменным поведением продукта, корректировка показаний не сделает поток физически равномерным.
Поэтому проверку логично проводить от источника изменения к измерению: сначала определить, стабилен ли материал и его поступление, затем оценить работу механического тракта и только после этого анализировать корректность весового сигнала.
Ограничения при сравнении разных дозирующих решений
Разные типы дозаторов имеют свои области применения. Выбор между объёмным и весовым принципом зависит от требований процесса, свойств материала и условий установки. Нельзя оценивать устойчивость подачи только по типу оборудования без учёта конкретного продукта и схемы его перемещения.
Для производства удобрений это особенно важно из-за разнообразия материалов: минеральные компоненты, смеси и органические продукты могут иметь различное поведение при транспортировке. Один и тот же механизм может работать стабильно с одним составом и требовать другого подхода при изменении свойств сырья.
Пульсации подачи являются не отдельной неисправностью, а проявлением взаимодействия материала, механики и измерения. Последовательное разделение этих факторов позволяет найти причину без замены компонентов по принципу предположения.
