Весовая система подачи удобрений оценивает не просто наличие материала в тракте, а изменение массы в определённой зоне измерения. Если на эту зону передаются внешние механические воздействия, контроллер получает сигнал, в котором могут смешиваться полезное изменение веса и посторонние колебания. Поэтому вибрации рассматривают как один из факторов, способных ухудшить стабильность дозирования.
Однако причина нестабильности не всегда находится в самом измерительном элементе. Колебания могут менять поведение материала, вызывать неравномерное заполнение питающего узла или создавать переменную нагрузку на конструкцию. Для диагностики важно разделять две разные ситуации: ошибку измерения массы и нестабильность подачи.

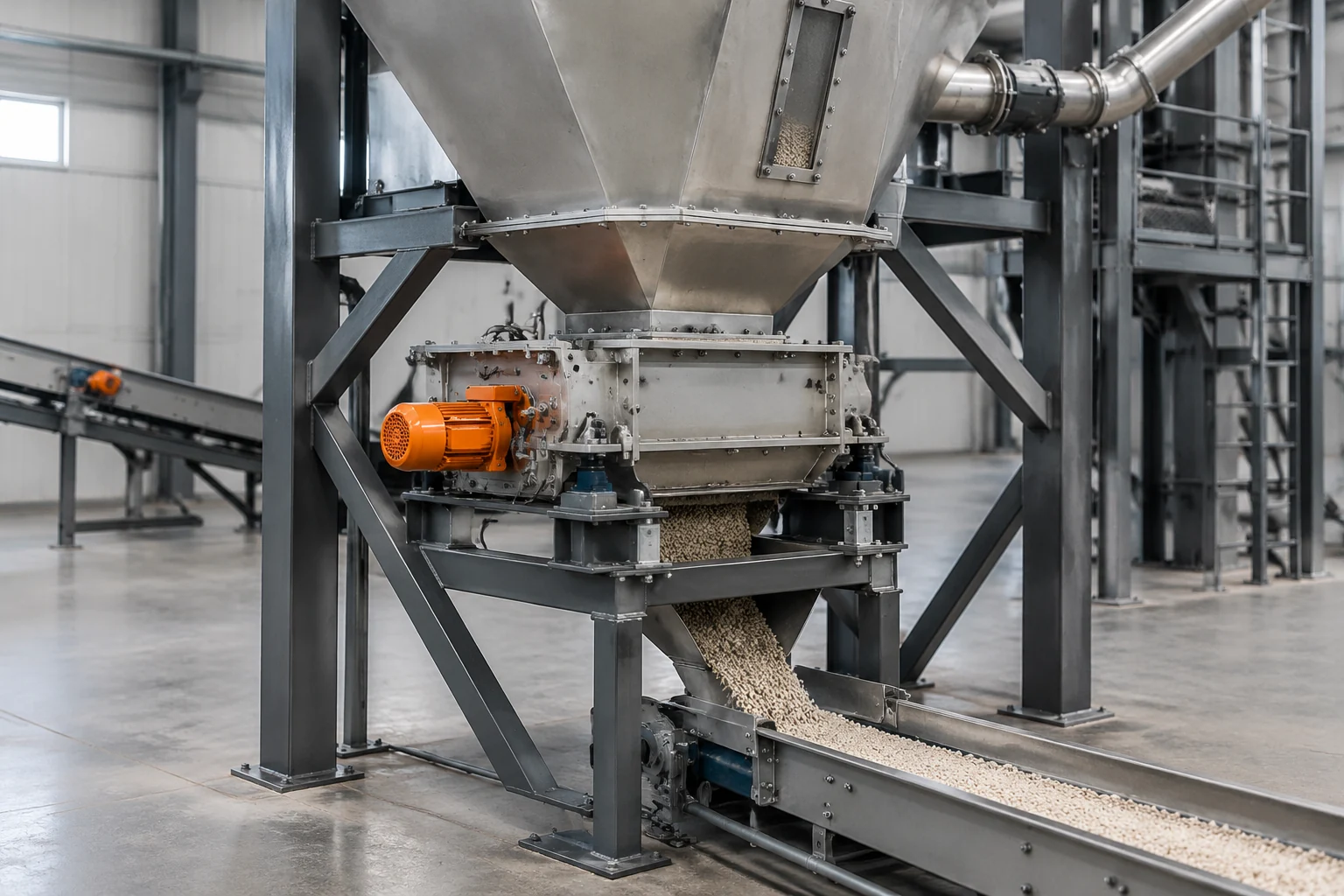

Как весовой контур получает информацию о массе
В гравиметрических системах дозирования масса определяется через измерение веса материала в рабочей зоне. Тензоизмерительный элемент воспринимает нагрузку от конструкции и находящегося в ней продукта, а система управления использует этот сигнал для регулирования подачи.
Если нагрузка изменяется из-за реального движения материала, это является частью технологического процесса. Если же на датчик передаются внешние силы от вибрирующего оборудования, ударов потока или соседних механизмов, сигнал может стать нестабильным.
Вибрация действует не как простое увеличение или уменьшение показаний. Она может создавать быстрые изменения нагрузки, которые измерительная система воспринимает как колебания массы. Особенно чувствительны участки, где измерительная часть механически связана с окружающей конструкцией.
Инженерная заметка. При анализе нестабильности полезно временно разделять цепочку на три элемента: источник воздействия, путь передачи усилия и место появления ошибки. Вибрация корпуса, движение материала и изменение сигнала датчика могут иметь разные причины, хотя внешне выглядят одинаково.

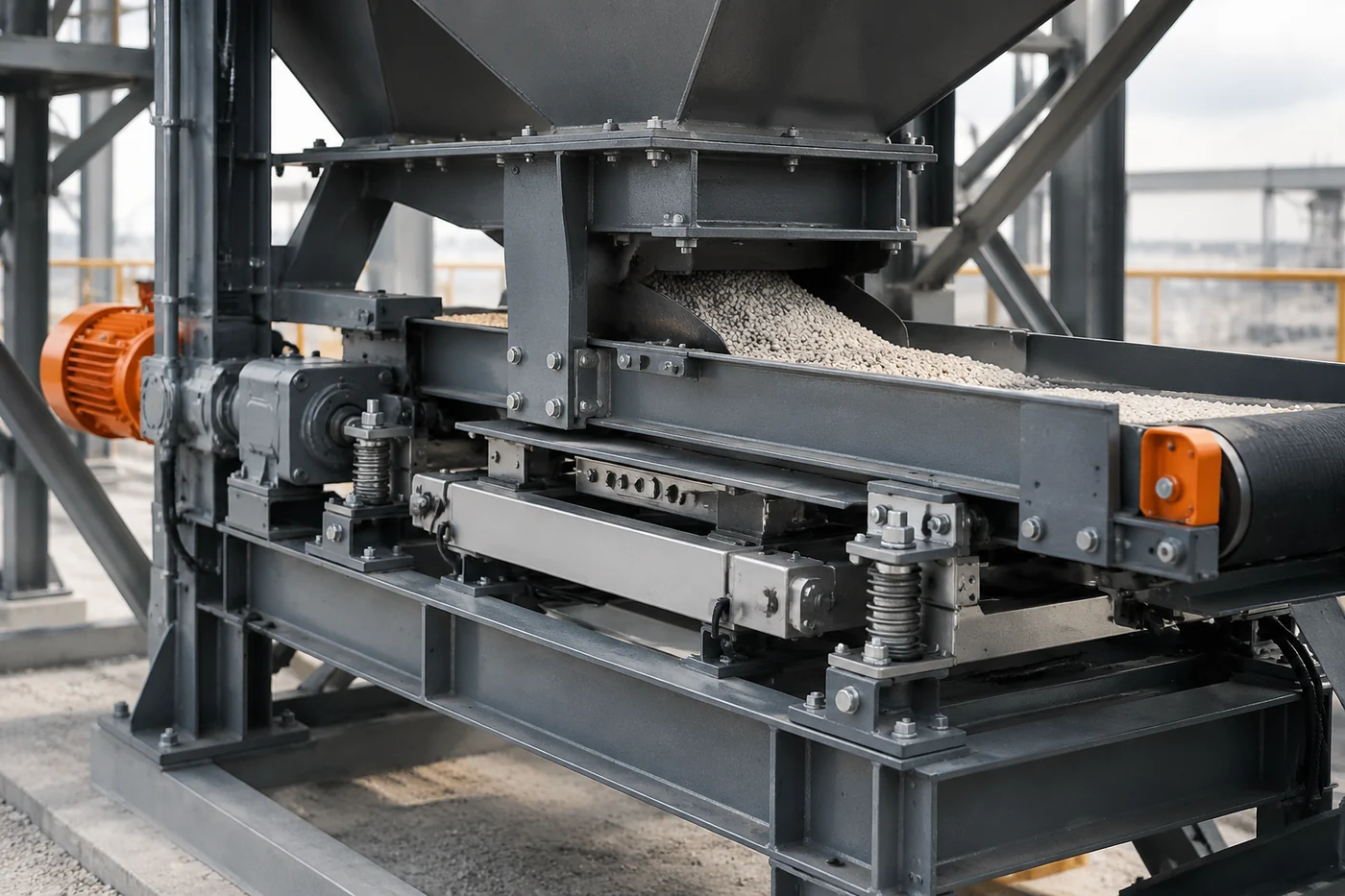

Какие элементы системы воспринимают внешние колебания
Чувствительность весового оборудования определяется не только типом датчика. Важна вся механическая схема: опоры, соединения, расположение загрузочных и разгрузочных участков, а также способ передачи усилий от технологического оборудования.
К потенциально чувствительным зонам относятся:
- узлы крепления измерительной части, через которые на датчик могут передаваться внешние силы;
- жёсткие соединения с соседними конструкциями, если они передают механические колебания;
- участки подачи и выхода материала, где изменение потока создаёт переменную нагрузку;
- конструктивные элементы, влияющие на свободное перемещение измеряемой части системы.
При этом сама вибрация не обязательно означает ошибку. Некоторые технологические процессы работают рядом с вибрирующим оборудованием без проблем, если измерительный контур изолирован от лишних воздействий и правильно учитывает особенности установки.

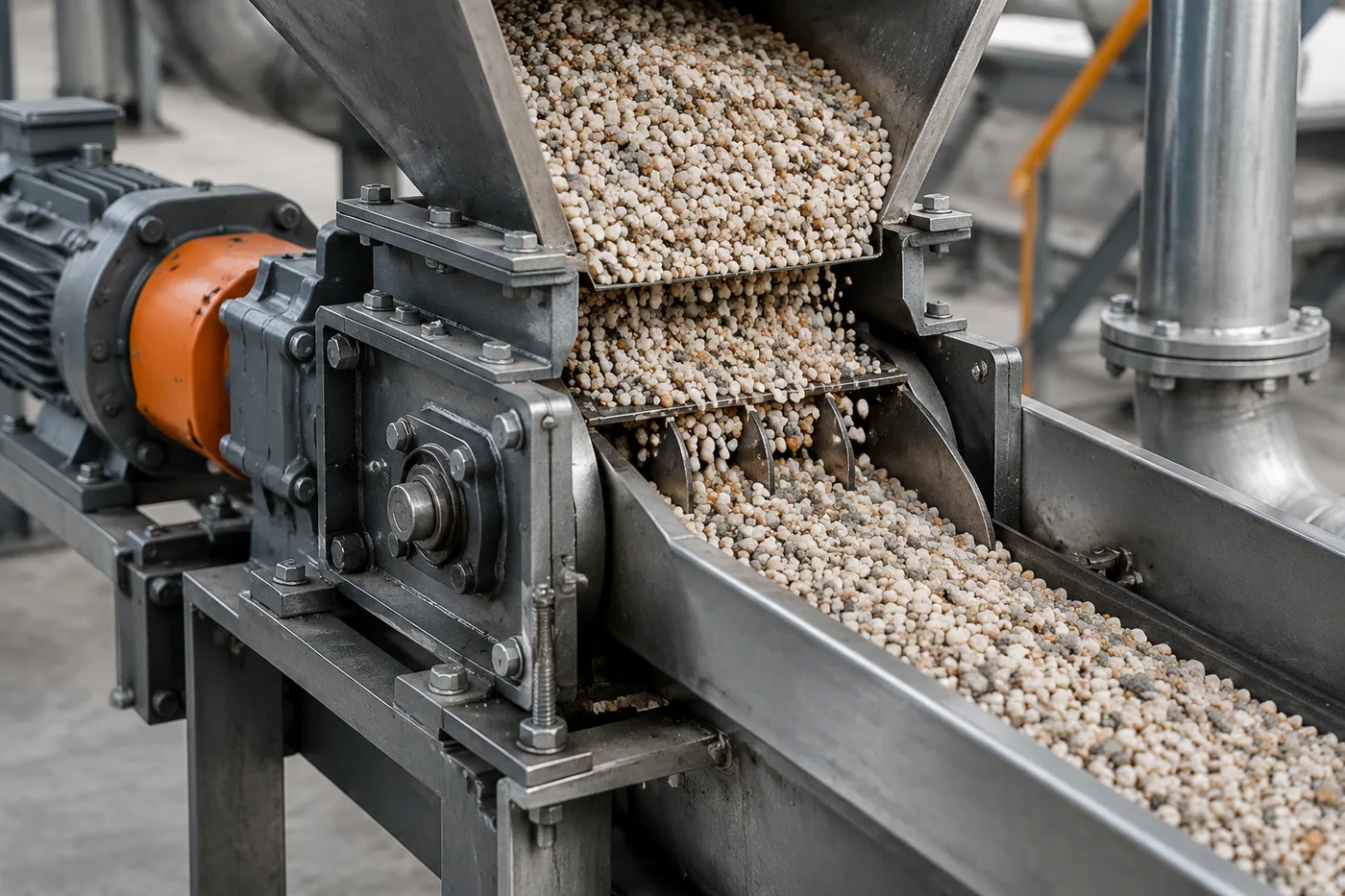

Почему нестабильный поток материала похож на ошибку весов
Сыпучие удобрения отличаются по поведению при подаче. Насыпная плотность, влажность, форма частиц, склонность к слёживанию и когезия влияют на то, насколько равномерно материал перемещается через дозирующий узел.
Например, при периодическом заполнении зоны подачи масса может изменяться рывками даже при исправном датчике. В этом случае проблема находится не в измерении, а в механике движения продукта.
Объёмные системы подачи работают по другому принципу: они регулируют объём перемещаемого материала и не измеряют массу напрямую. Для таких систем колебания свойств материала могут приводить к изменению фактической массовой подачи. В гравиметрическом контуре весовая обратная связь позволяет учитывать изменения массы, но только если сам измерительный сигнал остаётся стабильным.
Разделение причин: ошибка измерения или проблема подачи
При проверке нестабильности важно не менять настройки случайным образом, а определить характер отклонения. Один из первых вопросов — повторяется ли проблема при одинаковой механической нагрузке и одинаковом потоке материала.
| Наблюдение | Вероятное направление проверки |
|---|---|
| Показания массы колеблются даже при отсутствии заметного изменения потока | Проверка передачи вибрации на измерительную часть и состояния механических связей |
| Масса изменяется одновременно с рывками подачи материала | Анализ свойств продукта, заполнения и работы питающего узла |
| Отклонение появляется после изменения установки оборудования | Проверка новой схемы нагрузок и влияния соседних конструкций |
Такая диагностика позволяет избежать ошибки, когда нестабильный поток пытаются исправить настройкой измерительного контура или, наоборот, пытаются устранить вибрацию изменением параметров подачи.
Конструктивные факторы при установке дозатора
При проектировании весовой системы учитывают не только требуемую производительность, но и условия её размещения. Дозатор должен получать нагрузку, соответствующую измеряемому материалу, а не случайные усилия от окружающей инфраструктуры.
Важны несколько факторов: способ крепления, разделение технологических потоков, отсутствие нежелательных механических связей и соответствие конструкции свойствам материала. Например, для разных удобрений могут отличаться требования к организации подачи из-за различий в сыпучести и склонности к образованию сводов.
Конкретные допустимые нагрузки, размеры узлов и параметры монтажа определяются документацией производителя оборудования и расчётом для конкретной установки. Универсального значения уровня вибрации, подходящего для всех весовых систем, не существует.
Как проверяют влияние вибраций на практике
Проверка начинается с наблюдения за связью между механическим воздействием и изменением показаний. Инженер анализирует, возникает ли нестабильность одновременно с работой соседнего оборудования, изменением потока материала или изменением режима заполнения.
Далее рассматривают конструкцию целиком: от точки возникновения колебаний до места измерения. Если воздействие передаётся по жёстким элементам, необходимо определить путь передачи усилия. Если причина связана с материалом, внимание переносится на равномерность подачи и характеристики продукта.
Калибровка является частью настройки весового контура, но она не заменяет устранение постоянного внешнего воздействия. Исправление исходной механической проблемы обычно важнее попыток компенсировать её только настройками.
Ограничения оценки и выбор решения для конкретной установки
Одинаковая проблема может иметь разные причины на разных линиях производства удобрений. НПК-гранулят, смешанные составы и органические материалы могут отличаться по плотности, форме частиц и поведению в тракте подачи.
Поэтому оценка вибраций требует привязки к конкретному оборудованию: типу дозатора, конструкции опор, характеристикам материала и схеме технологической линии. Данные из технических документов оборудования используются как основа проверки, а не заменяются универсальными рекомендациями.
Главная задача при анализе весовой подачи — отделить механическое воздействие на измерение от естественных изменений движения материала. Только после этого можно определить, требуется ли корректировка конструкции, изменение организации потока или дополнительная проверка измерительного контура.
